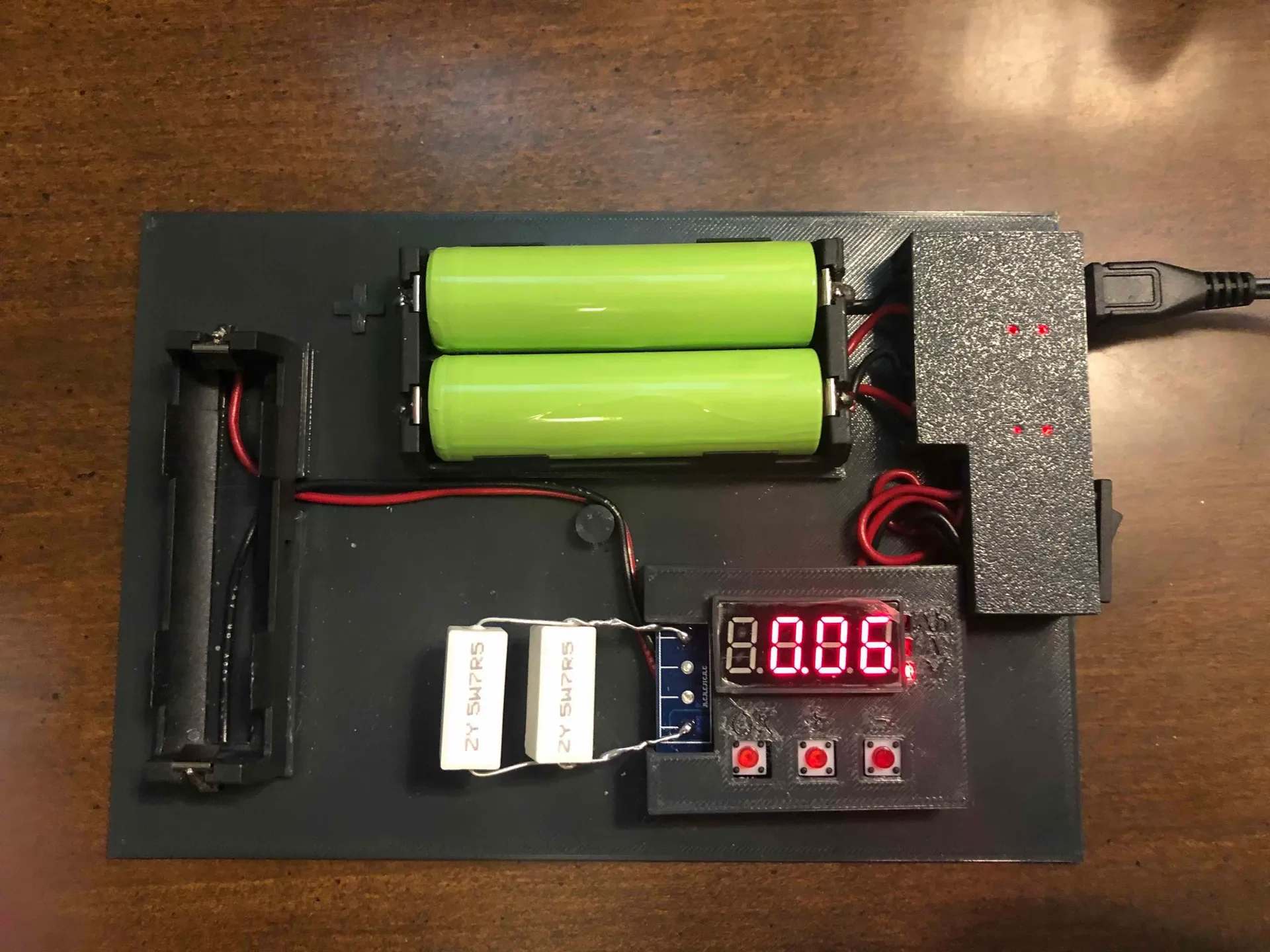

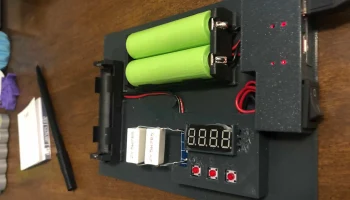

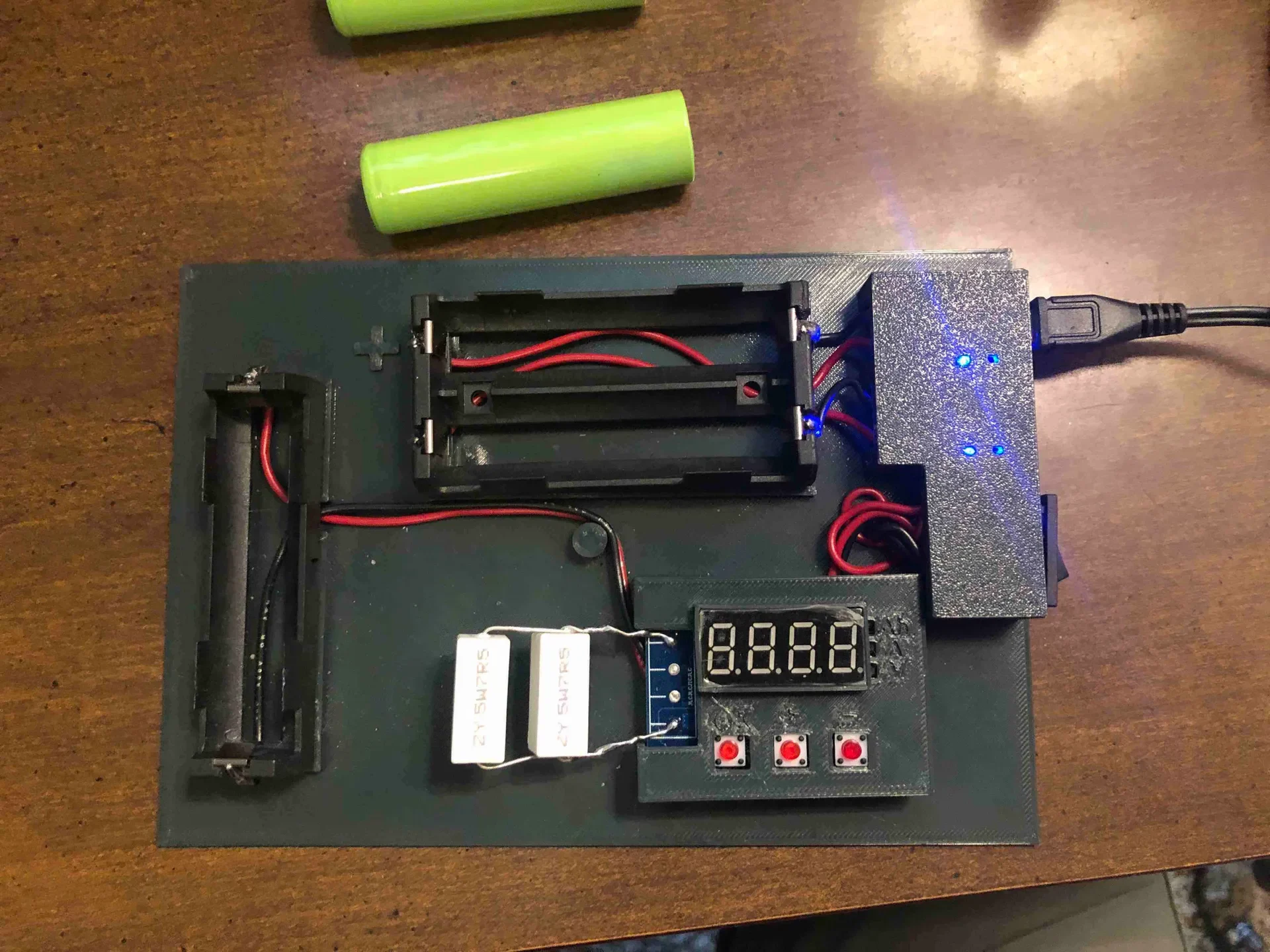

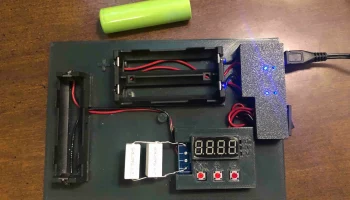

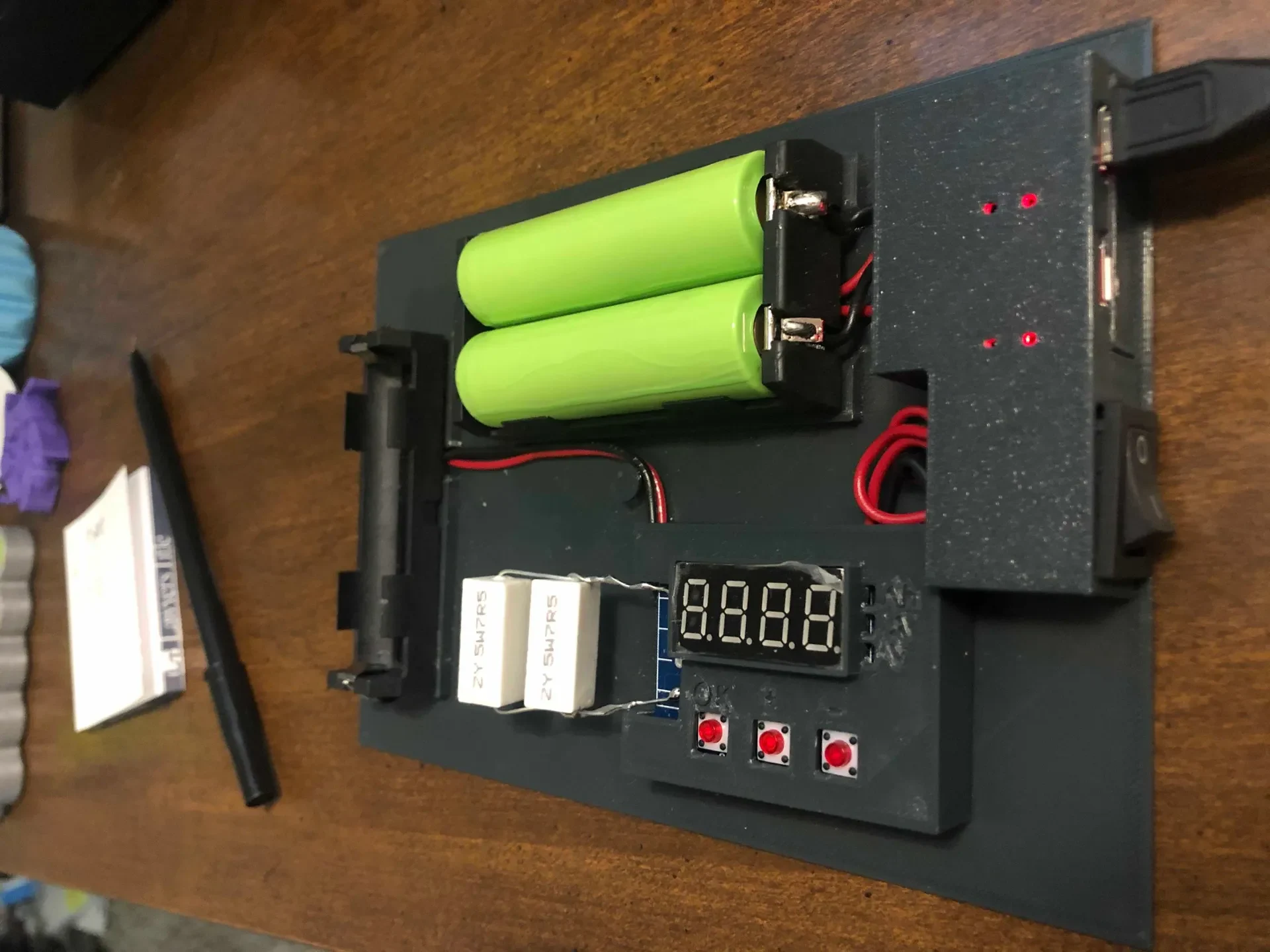

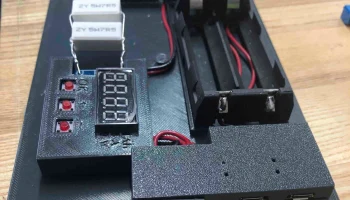

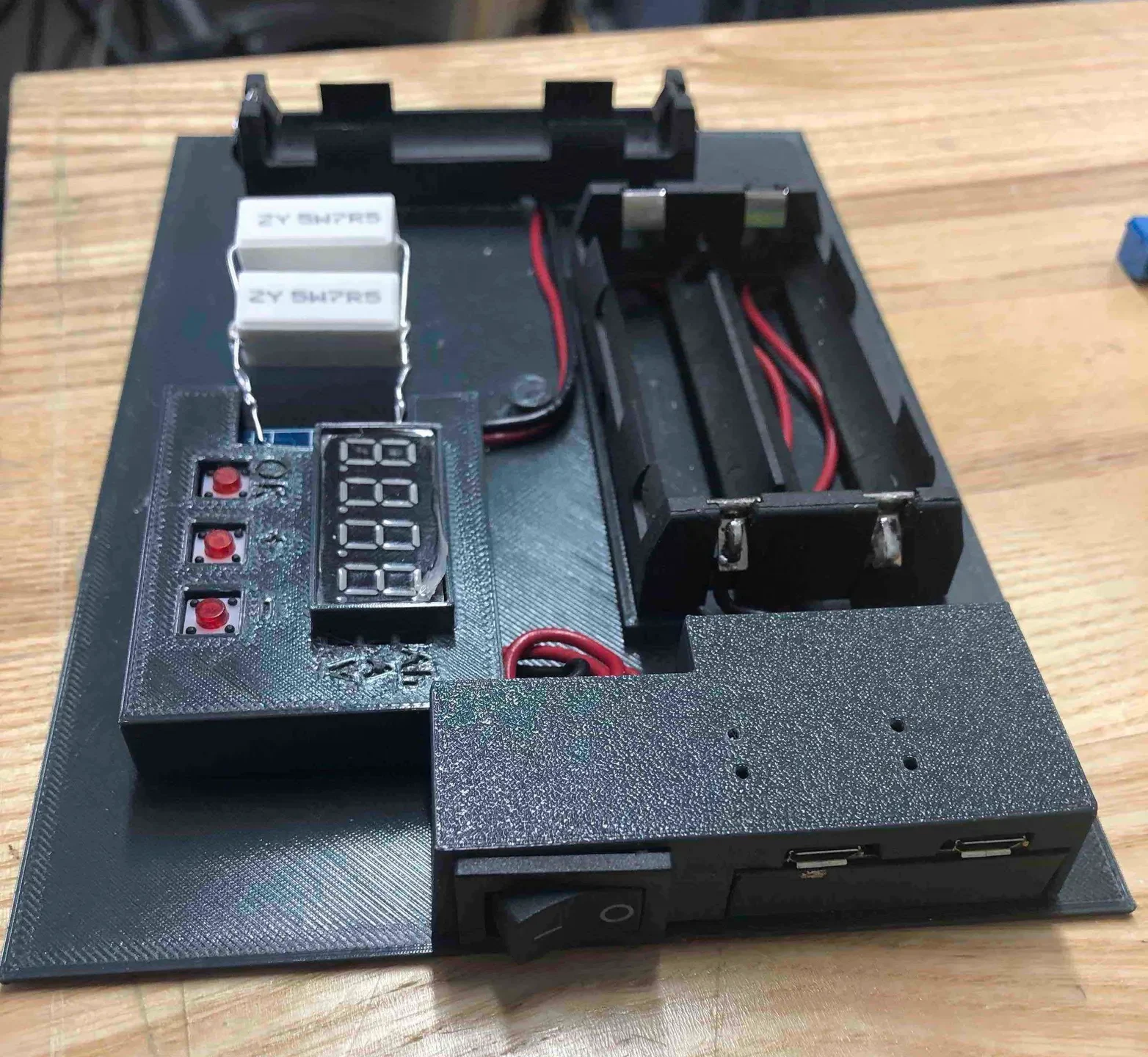

18650 Зарядное устройство и анализатор аккумуляторов TP4...
Увидел это видео на Youtube еще до того, как у меня появился принтер, решил сделать более компактную версию.
https://www.youtube.com/watch?v=bRGt_Fh9CVA&t=588s
Схема проводки та же.
Я купил TP4056 и ZB2L3 на Amazon, я не рекомендую какого-либо конкретного поставщика, поэтому ссылок не предоставлено. Важно приобрести держатели ячеек 18650 с установочными ниппелями внизу, поскольку они плотно прилегают к основанию.
x2 TP4056 — я выпустил немного волшебного дыма из двух из них, когда неправильно подключил переключатель.
x1 ЗБ2Л3
x1 18650 Держатель на 2 ячейки https://www.digikey.com/en/products/detail/keystone-electronics/1047/5057794
x1 18650 Держатель на 1 ячейку https://www.digikey.com/en/products/detail/keystone-electronics/1044/5057795
x1 кулисный переключатель, 3-контактный https://www.pololu.com/product/1406
Напечатанный в PETG толщиной 0,20 мм, подойдет заполнение 5% или 10% (на ваше усмотрение).

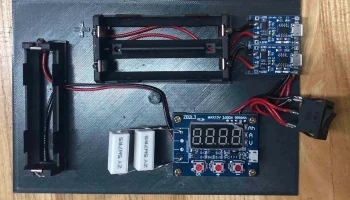

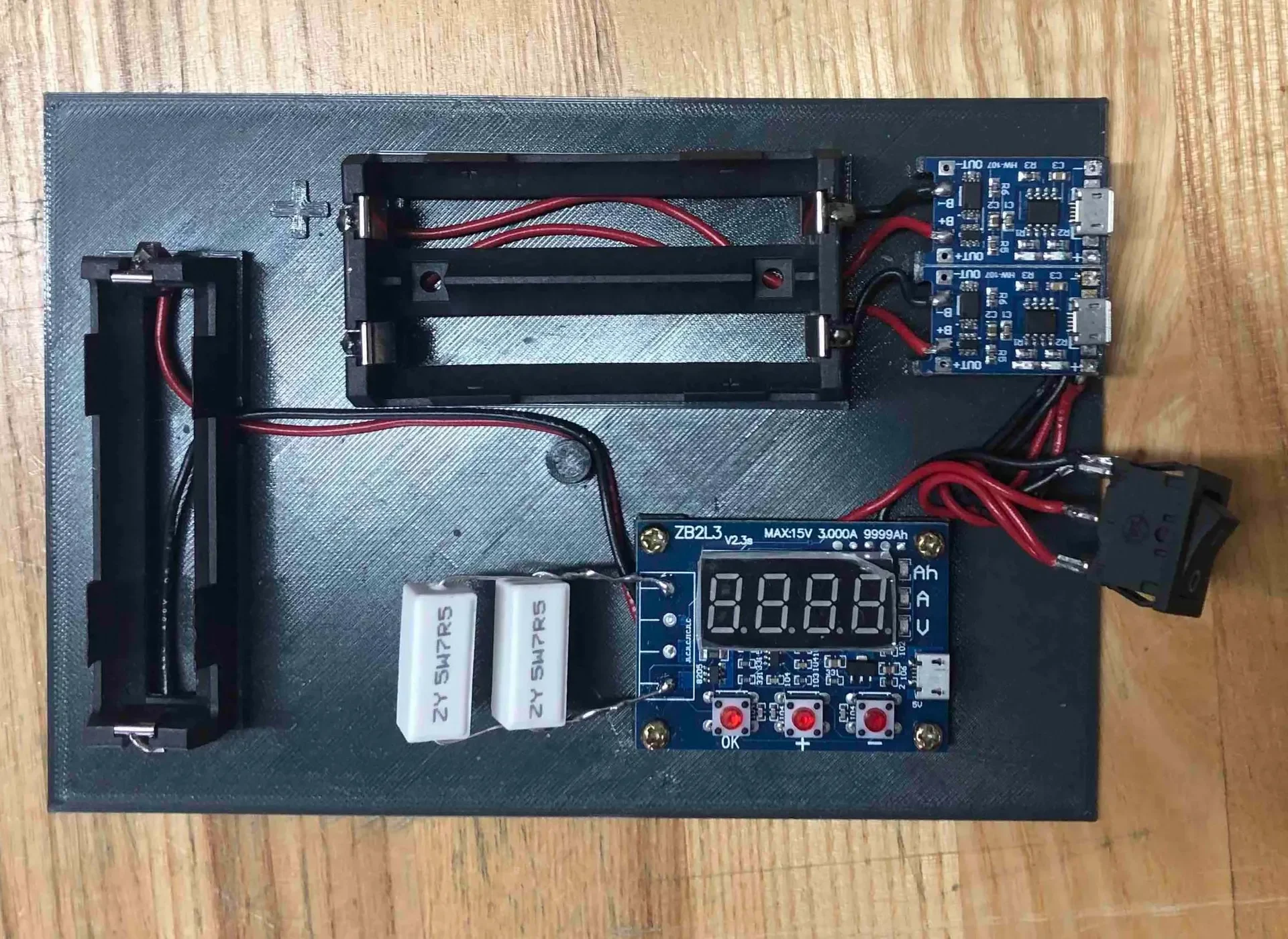

При установке держателей и TP4056 на место вам придется немного согнуть основание, чтобы они могли защелкнуться. ZB2L3 повторно использует винты из стоек.
