Weld-Less (бессварная система сборки батареи 18650, верс...
Это новая версия моей системы сборки бесшовных аккумуляторов 18650 (на Thingiverse), включающая уроки, извлеченные из первой попытки. Я оставляю это, так как знаю, что несколько человек скачали его, но он больше не будет обновляться.
Улучшения включают в себя:

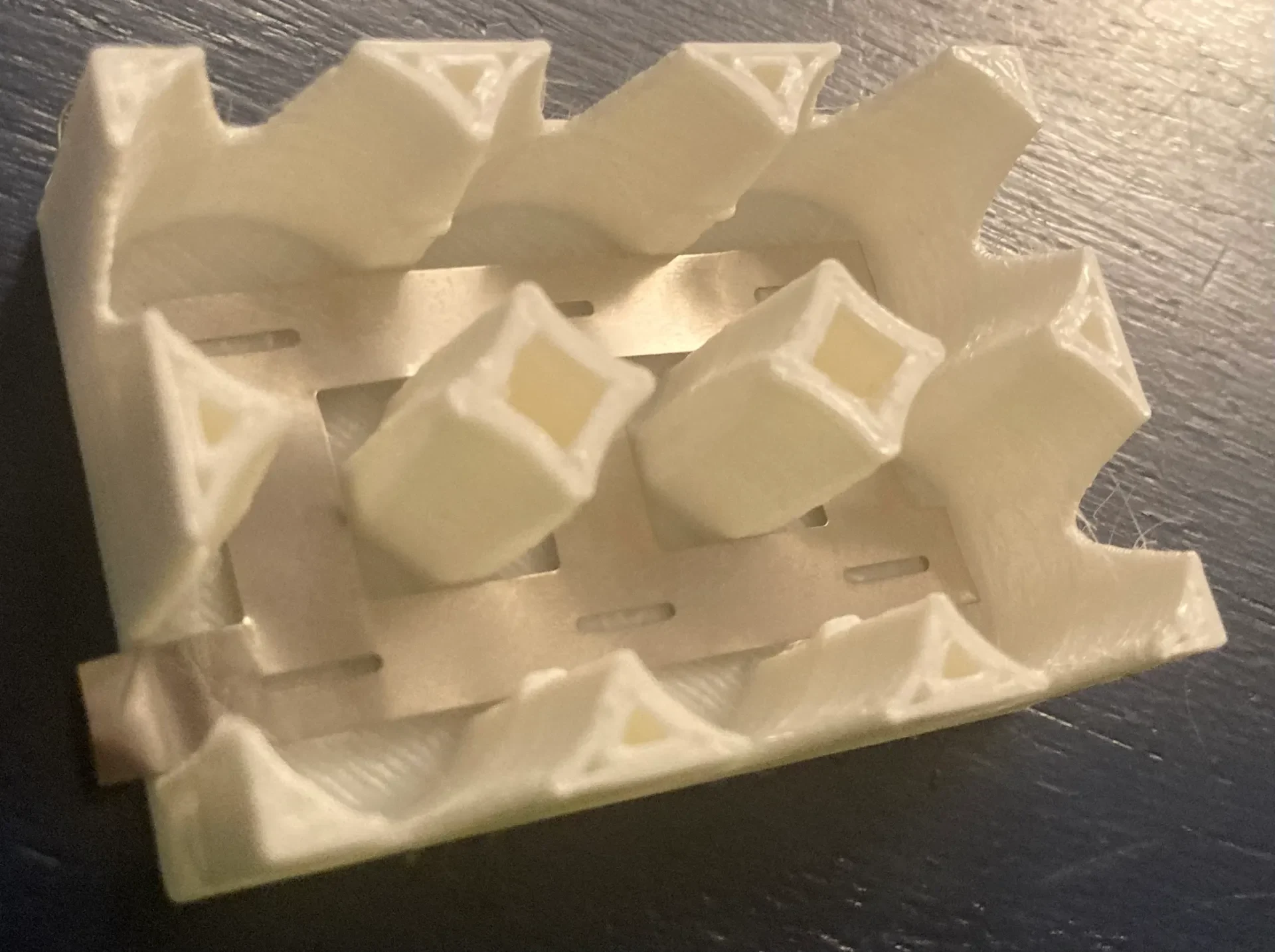

1) Монолитная нижняя пластина для облегчения сверления, компоновки и размещения никелевых полос в фанерной подложке.
2) Варианты нижней пластины ка�� для силиконовых бамперов корпуса, так и для бамперов из гибкой нити, напечатанной на 3D-принтере (например, ТПУ).
2) Шаблон для облегчения сверления опоры.
3) Зауженные верхние планки для облегчения сборки.
Нижняя пластина может иметь сотни возможных размеров, поэтому я включил файл Fusion 360, необходимый для их создания (а также файл для верхних полос и шаблона для сверления). Если вы недостаточно знакомы с Fusion 360, чтобы сделать это, и вам нужен определенный размер, вы можете запросить его, и я постараюсь добавить файлы, если у меня будет свободное время.
Система рассчитана на использование стандартных никелевых полосок шириной 20 мм. Я протестировал три марки, и все они мне подошли, но, конечно, возможно, что некоторые могут и не подойти.
Я рекомендую использовать нить с более высокой термостойкостью, например PETG или ABS. Стены имеют толщину 1,567 мм, поэтому в идеале используйте линию, которая равномерно разделяет ее. Опоры не нужны.

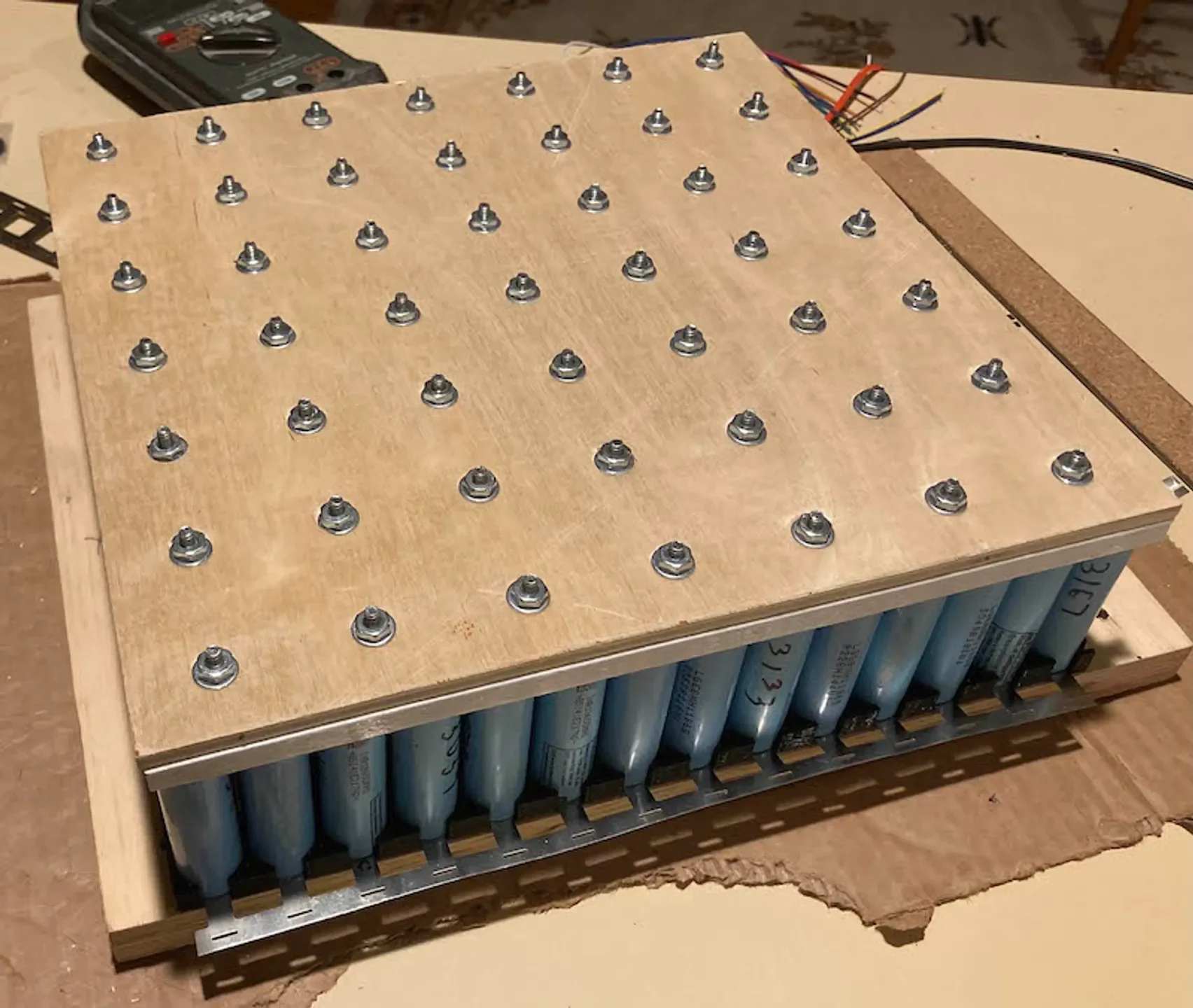

Конструкция предполагает наличие фанерной подложки с каждой стороны, чтобы натяжные болты могли прижимать никелевые полоски к концам ячеек, не создавая при этом толстых печатных деталей. Я также пробовал для этой цели шайбы крыльев, и они работают, но я тестировал только группы из четырех ячеек, поэтому для упаковки с нечетными номерами (последовательно или параллельно) ��отребуется другое решение для обработки дополнительных ячеек.
Мне придется найти документ о сборке для этой версии, но я решил загрузить файлы сейчас для тех, кто более опытен в сборке батарей 18650 в целом и не нуждается в пошаговом руководстве. А пока вот инструкция для старой версии. Пара различий, но разобраться в них не должно быть слишком сложно. Пожалуйста, не стесняйтесь писать мне с вопросами или задавать их в комментариях.
