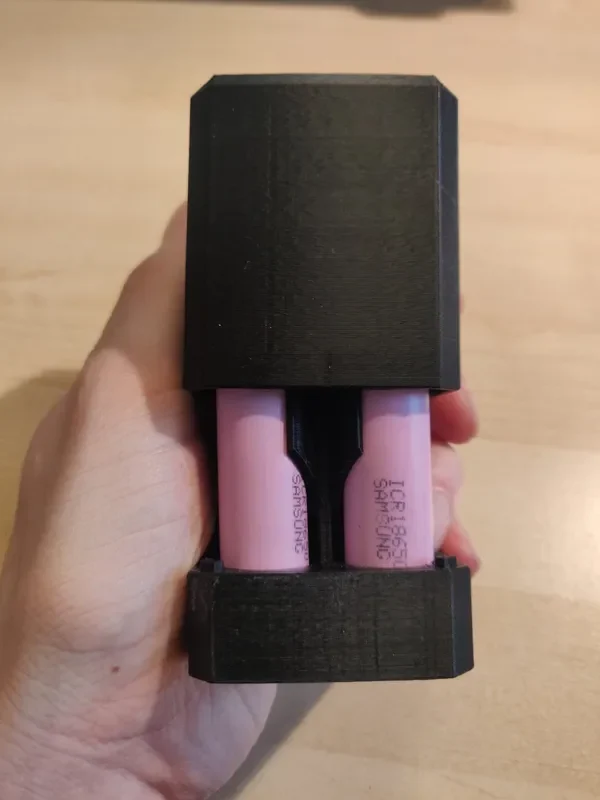

18650 Футляр для хранения ячеек с магнитной крышкой

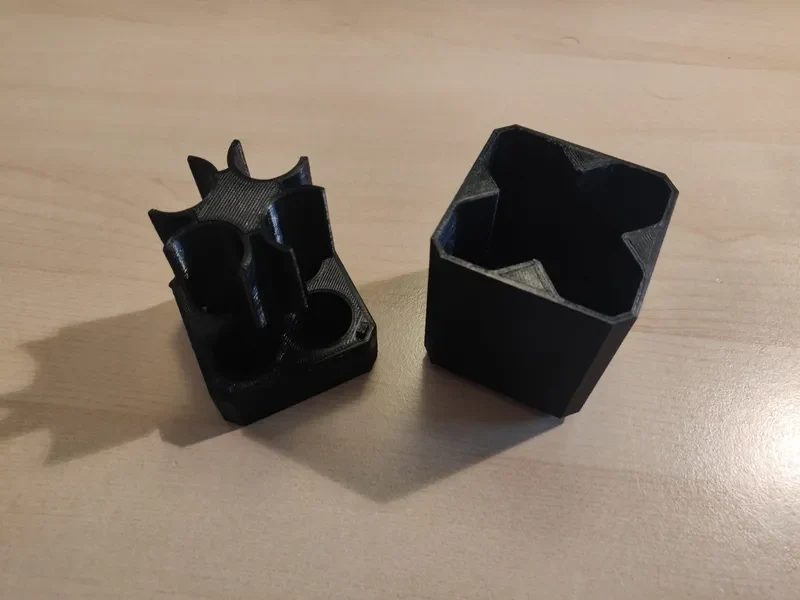

Этот кейс состоит из 2 частей, в обеих есть магниты, которые удерживают крышку кейса закрытой.

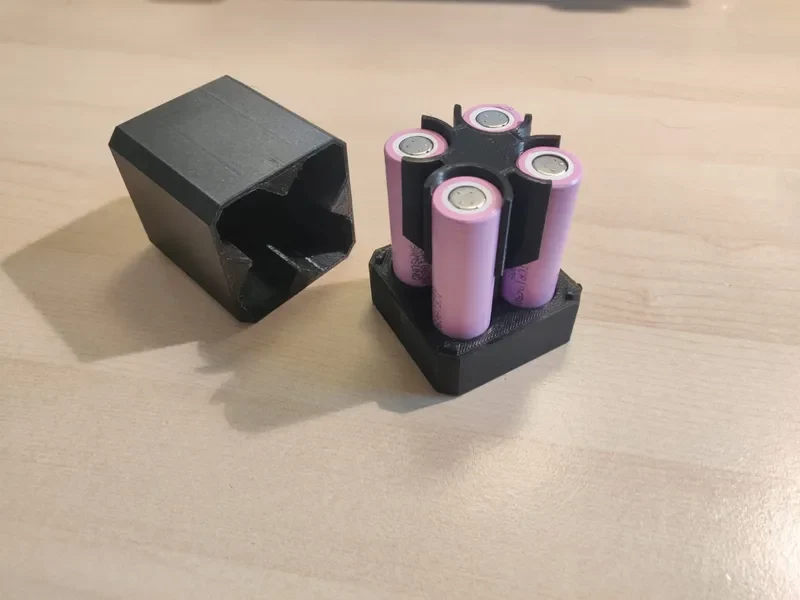

Основной корпус, который удерживает 4 ячейки с помощью комбинации карманов и зажимов.
Крышка
Магниты расположены внутри небольших круглых карманов с отверстиями в обоих устройствах. Печать должна быть приостановлена на последнем слое отверстий для магнитов, прежде чем отверстие будет закрыто, чтобы магниты можно было приклеить на месте. Очевидно, что это разные слои в каждой части, и номер слоя будет варьироваться в зависимости от высоты слоя и других настроек печати. Я использовал инструмент предварительного просмотра в Cura, чтобы найти правильный слой.
Вот круглые магниты, которые я использовал (не партнерская ссылка или что-то в этом роде). Диаметр 6 мм, высота 3 мм. Не забудьте обновить размеры карманов, если вы используете разные магниты:
Некоторые моменты:
Магниты необходимо вклеить в кармашки! В противном случае они притянутся к соплу и вырвутся при следующем проходе.
Обязательно запишите, в какой ориентации вы вставляете магниты. Для простоты я обычно использую постоянный маркер, чтобы отметить одну сторону каждого диска.
Двойная стопка магнитов используется в крышке и одна стопка в основном корпусе.
Печать без поддержек — печатайте корпус корпуса правильно вверх, а крышку корпуса «перевернутой» (плоская поверхность крышки лежит на основании).
Это не рекомендация или совет для кого-либо делать что-либо с элементами 18650 — я просто делюсь дизайном, который я использовал для хранилища ячеек 18650.
