Настенная кнопка Zigbee на 4 группы, обновление 18650

Это «адаптер» 18650 для 4-местных настенных кнопок Zigbee. Эти кнопочные блоки работают от одной батарейки типа «таблетка» CR2430… примерно 2-3 недели за раз. Они просто убивают батарейки. Этот адаптер позволяет им работать от гораздо большего и перезаряжаемого аккумулятора 18650.

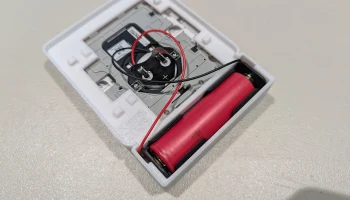

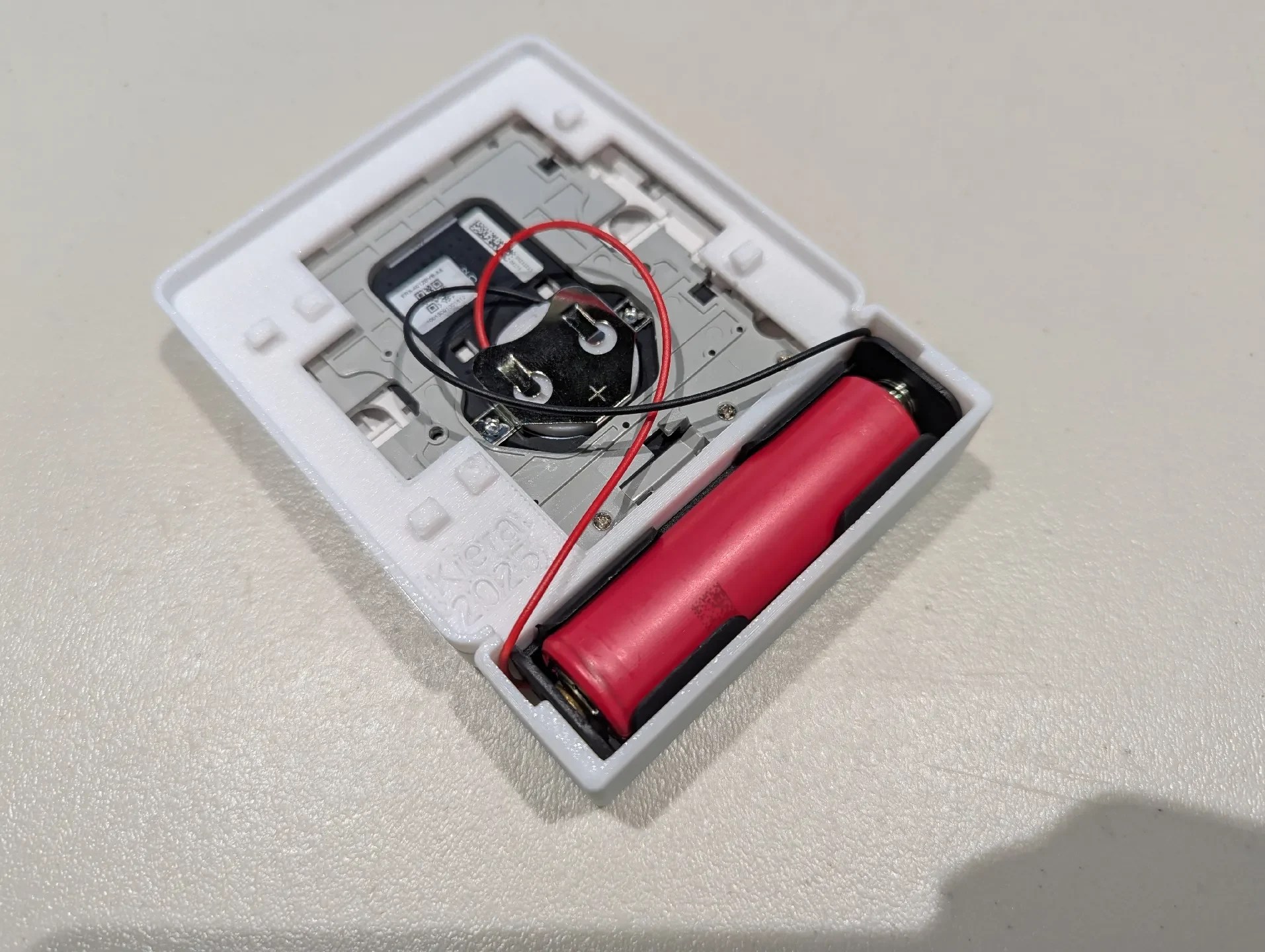

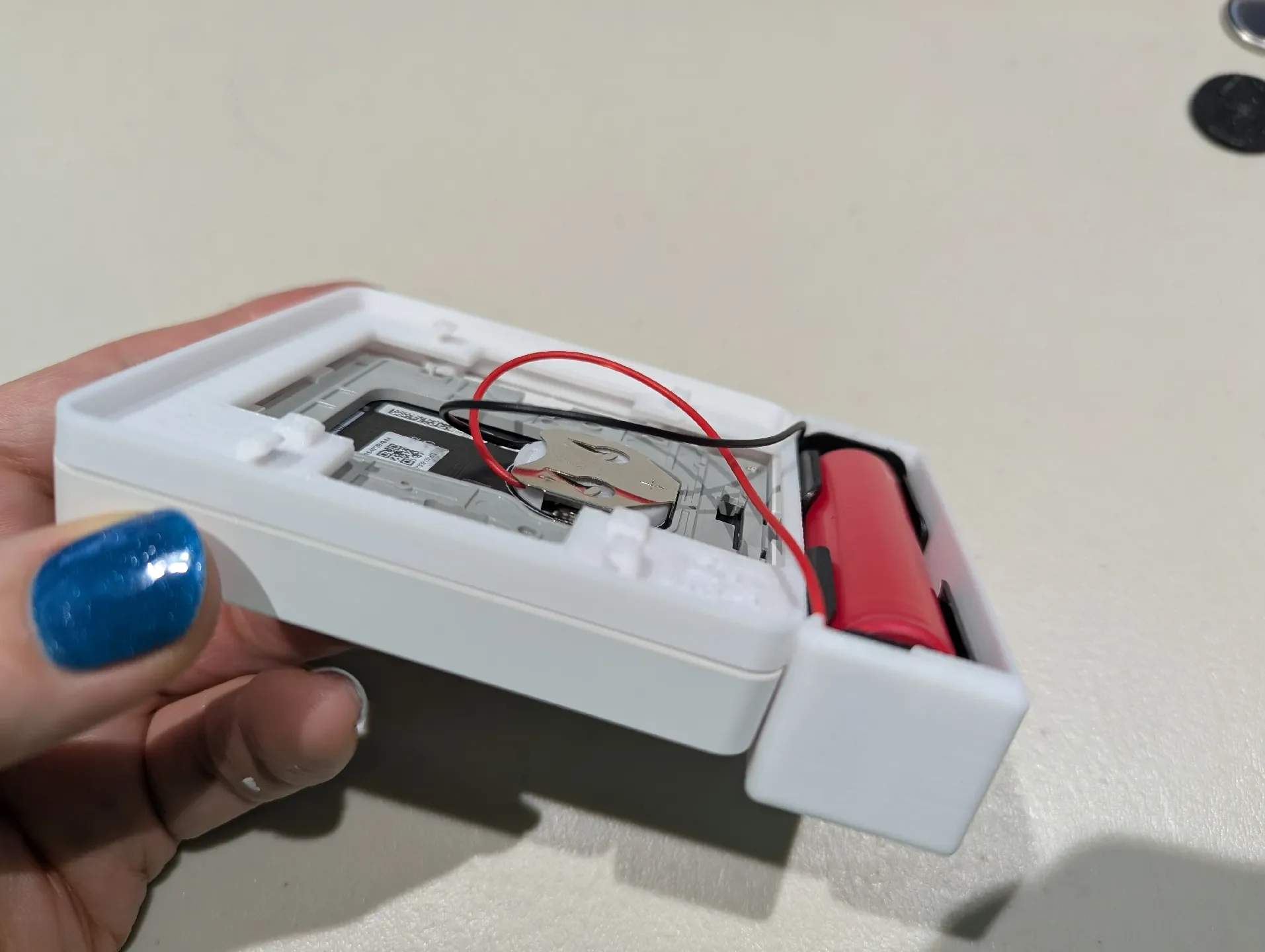

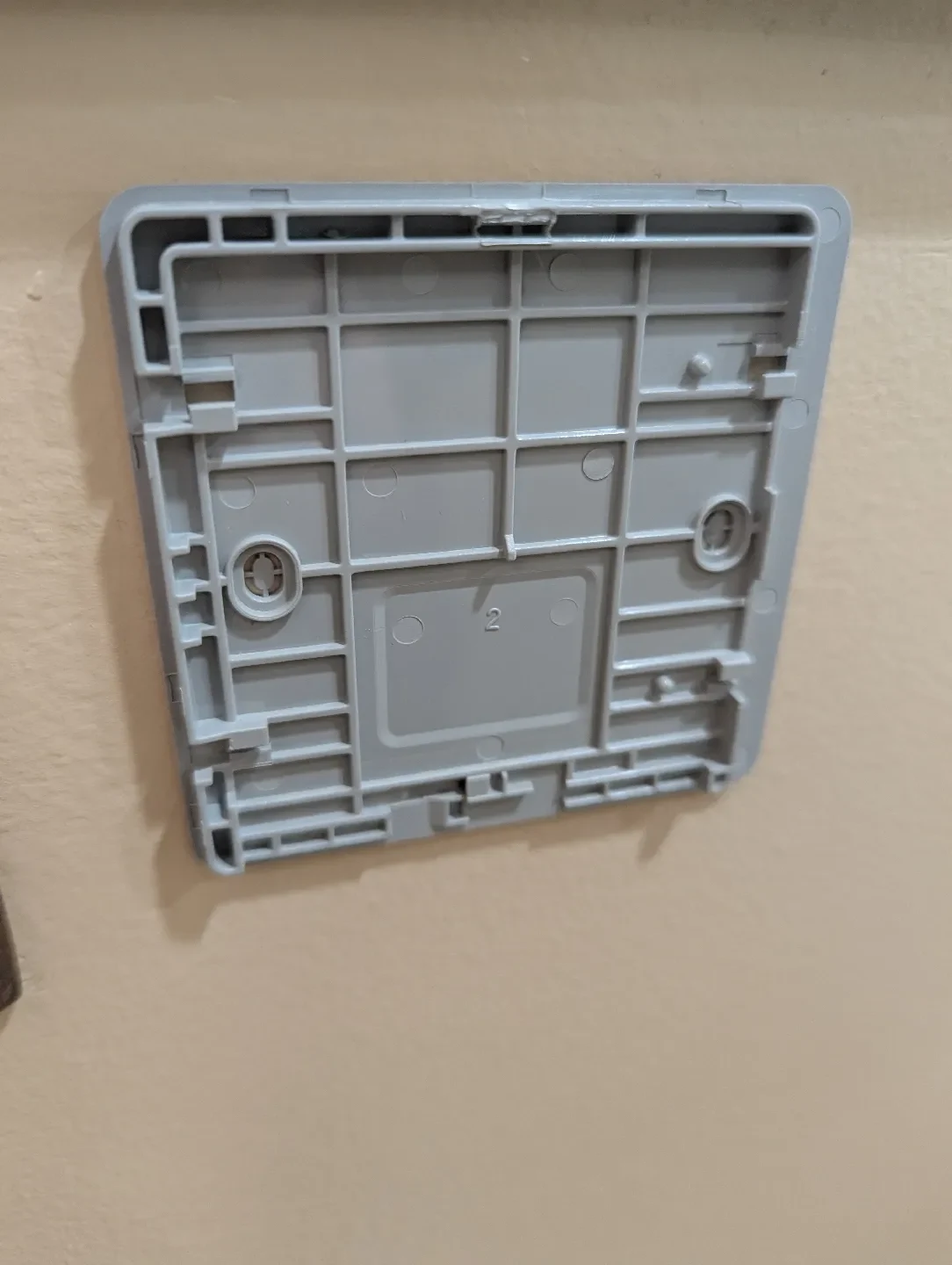

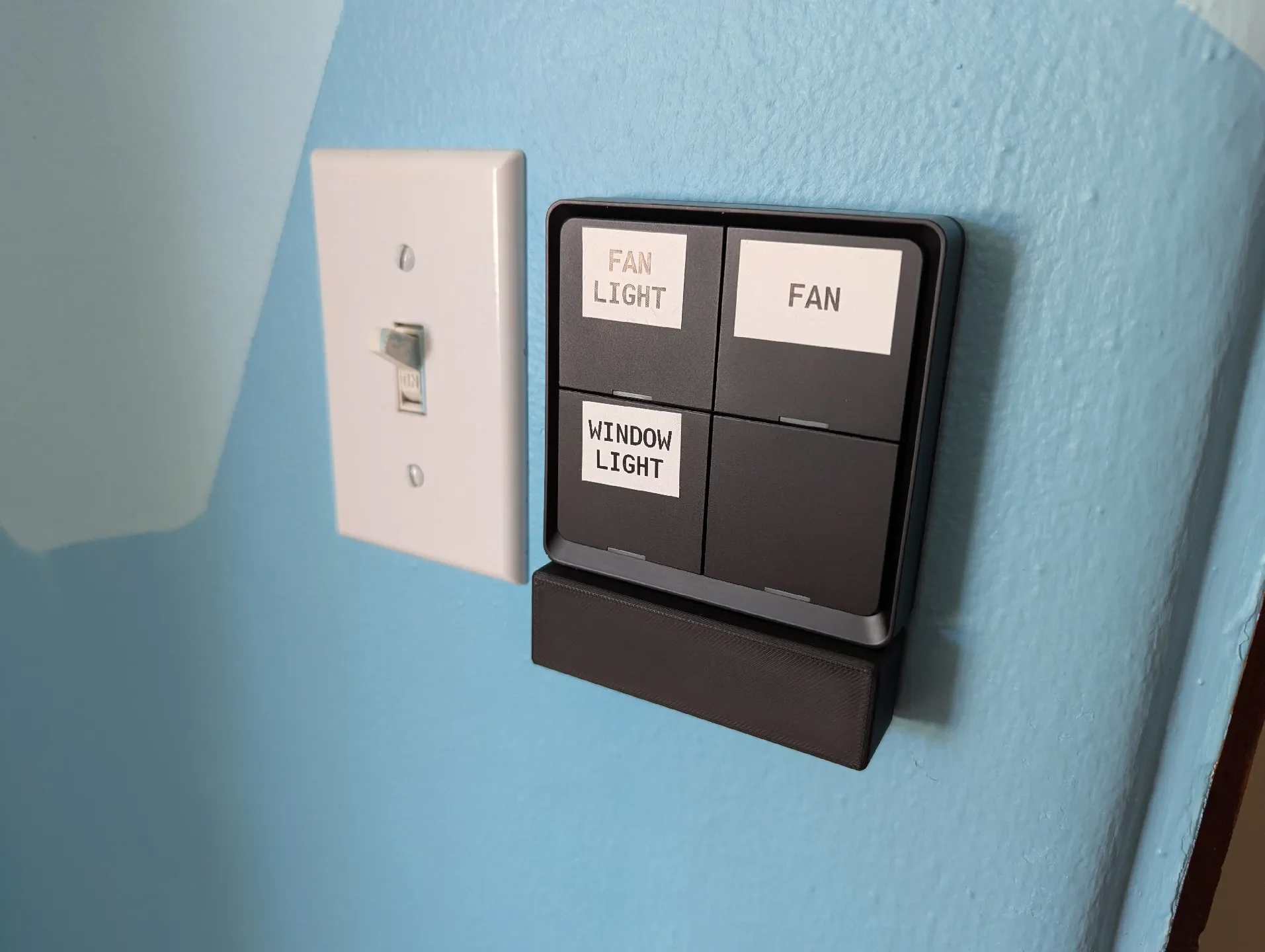

Адаптер устанавливается между оригинальной пластиной настенного крепления и самим узлом переключателя. (Я уже прикрепил оригинальные настенные панели переключателя к стенам и не хотел их беспокоить.) Доступ к батарее 18650 осуществляется через заднюю часть, сдвинув адаптер + переключатель со стены. Переключатель можно установить на адаптер один раз, а затем оставить там. В комплект входит забавный маленький адаптер CR2430. Я просто чуть длиннее зачистил провода от держателя 18650 и пропустил их через переходник CR2430. Совместите провод + с одним из пружинных зажимов оригинального держателя CR2430, когда вы его вставляете. Обязательно соблюдайте полярность! Я не знаю, выдержат ли эти переключатели обратное напряжение.

Я думаю, что все 4-кнопочные блоки примерно одинаковы. Некоторые из них имеют бренд Tuya, у других просто нет бренда.

Я использовал эту модель с этими двумя от Amazon:

https://www.amazon.com/gp/product/B099KDS3W9
https://www.amazon.com/gp/product/B09SPG28KP

У этих двоих немного разные, хотя и очень похожие монтажные кронштейны. Белый имеет пластиковую пружинную защелку, которой нет у черного. Таким образом, оригинальные настенные панели не полностью совместимы. Но в этой модели эта защелка не используется, поэтому она совместима с обоими.

Я использовал следующие держатели для батареек:

https://www.amazon.com/gp/product/B0BJV7SK5D

К сожалению, модель нуждается в опорах.

Я включил (плохо написанную) модель OpenScad.

Я черпал вдохновение из двух существующих моделей:

https://www.printables.com/model/746494-tuya-4-gang-zigbee-18650-upgrade
https://www.printables.com/model/296184-smart-switch-4gang-tuya-cover-and-base
