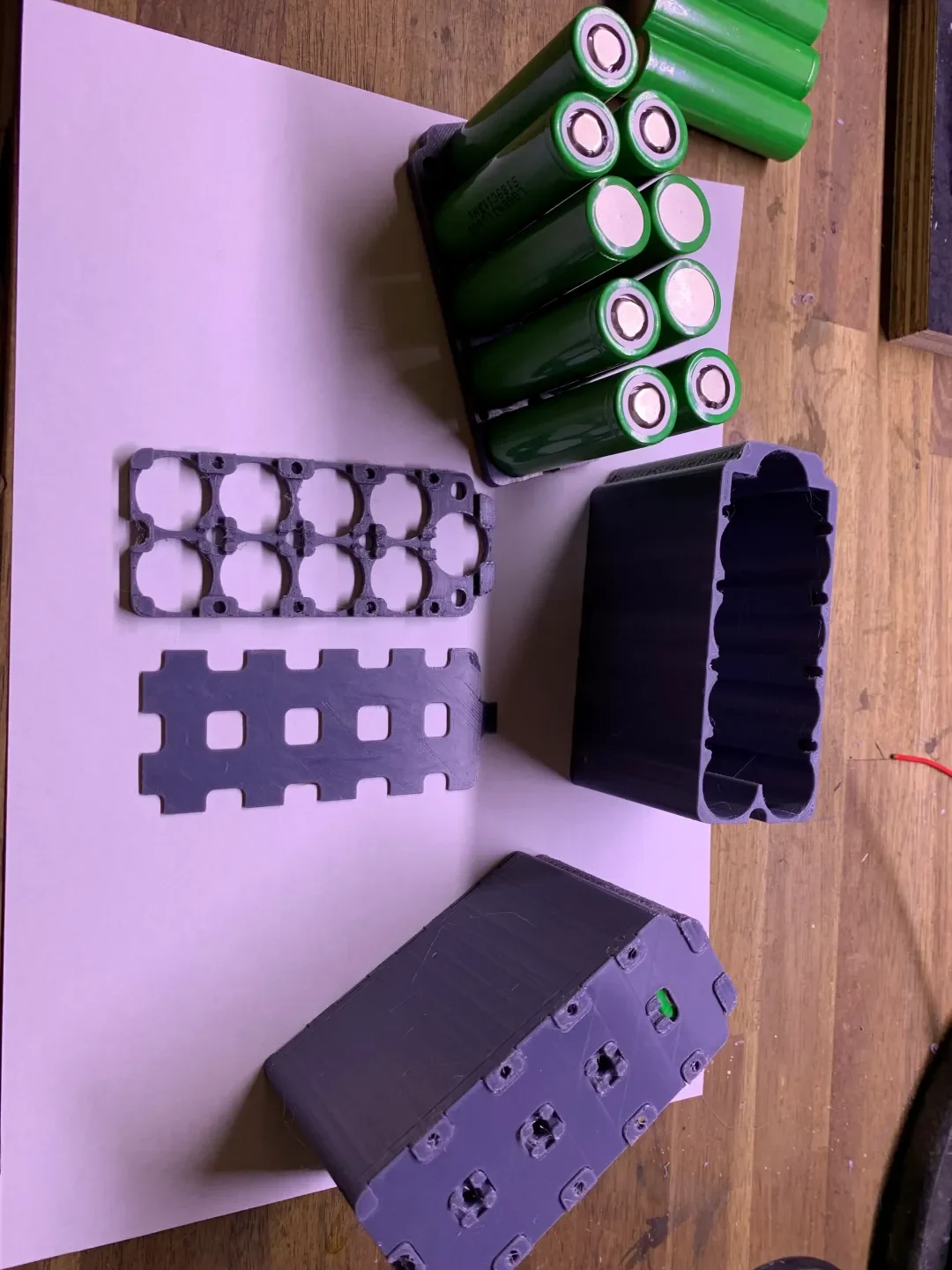

18650 Сетка ячеек x9

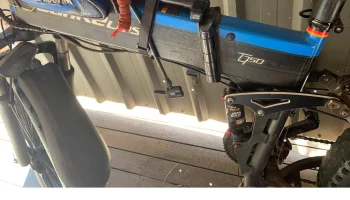

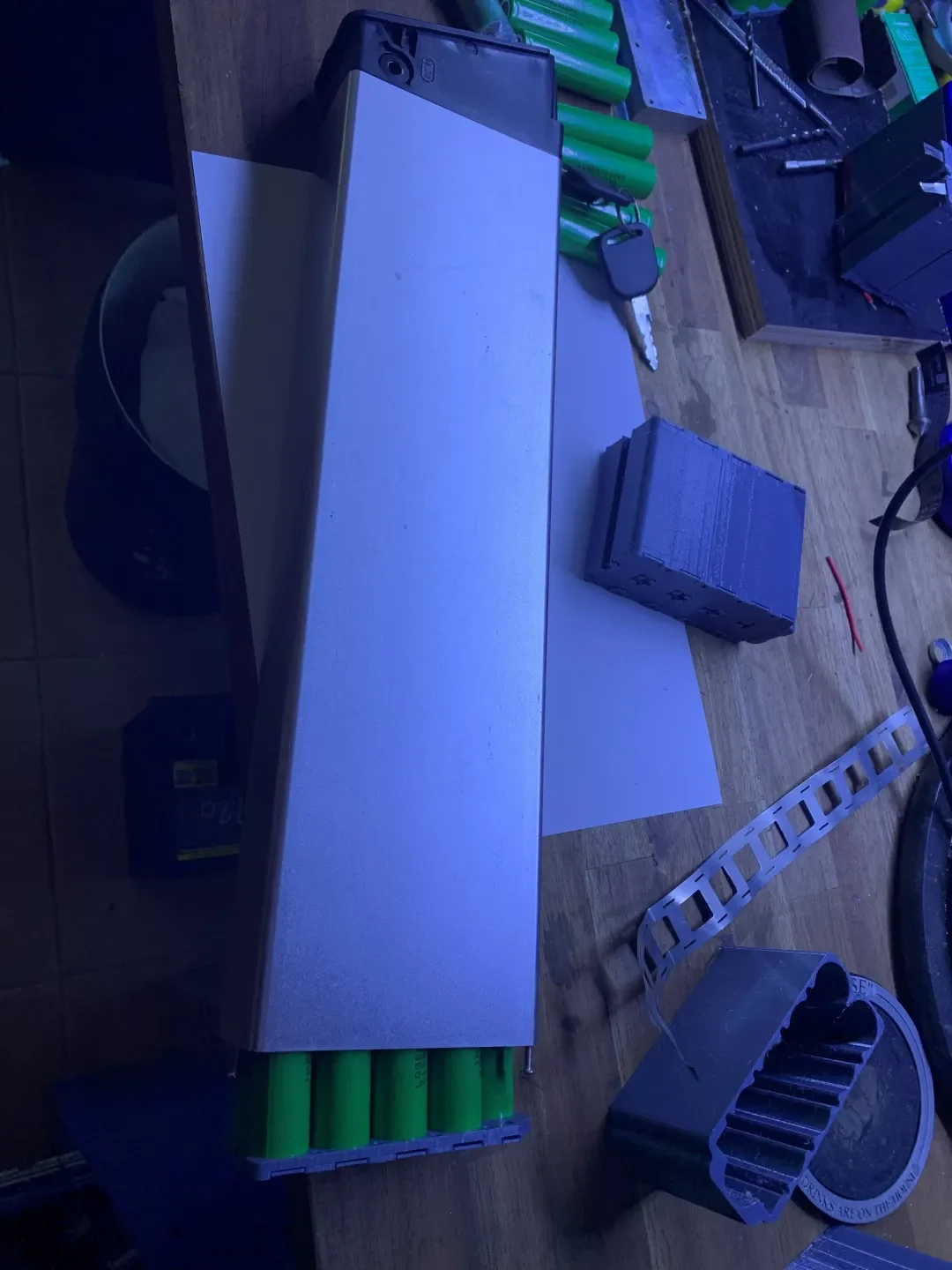

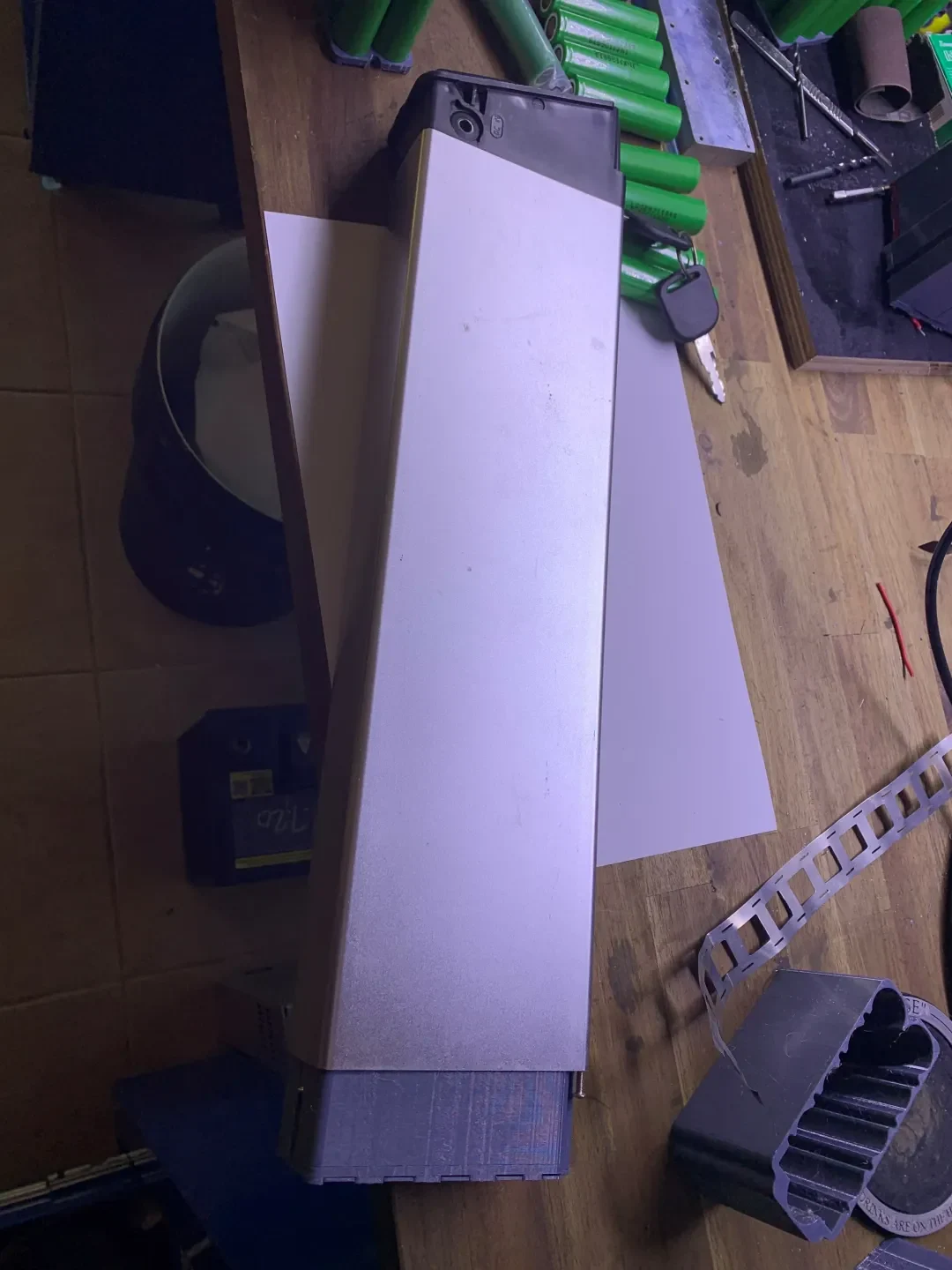

Предназначен для последовательного подключения для создания аккумуляторного модуля 48 В x 10 Ач.

ВЕРСИЯ 1: r1 — изменена с расширенной прокладкой соединений к боковым отверстиям.

Использовано 18650 ячеек — LG MJI 3,7 В x 3500 мА

9 ячеек в конфигурации 3S 3P (11,1 Вx10500 мА).

Для обеспечения минимального напряжения требуется 4 модуля. (конфигурация 12S 3P)

Зазоры вокруг ячеек и отверстия в решетках крышек для облегчения внутренней прокладки кабеля.

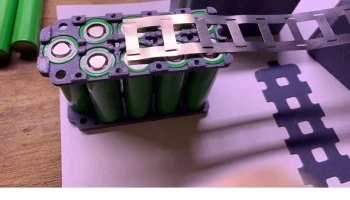

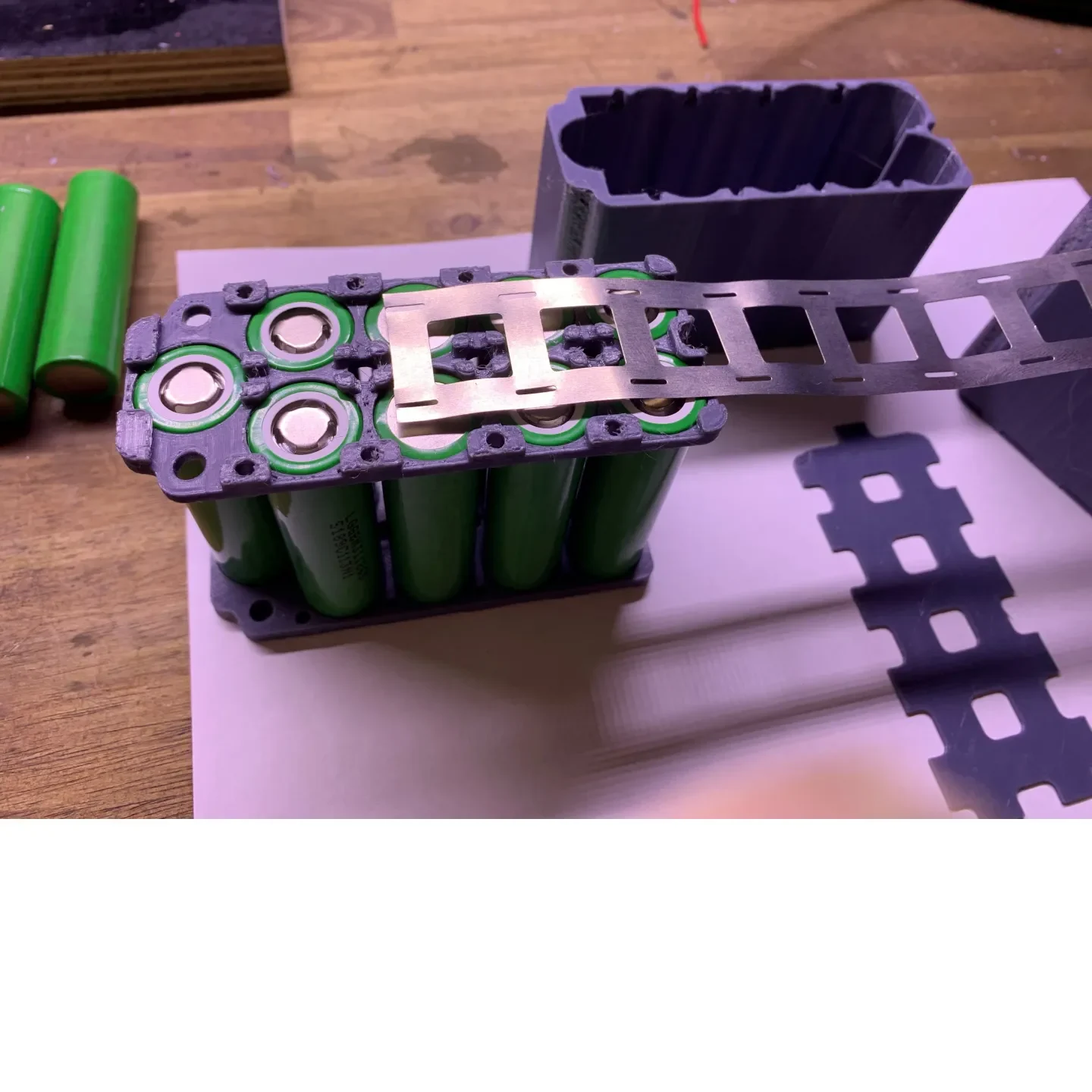

Подходит для никелевых полос шириной не более 10 мм.

Размеры между ячейками сетки составляют 20,0 мм и подходят для никелевых полосок с квадратной сеткой.

Крышка, помогающая изолировать полюса батареи, может быть отрезана и подрезана по размеру.

Крышка позволяет использовать максимум 1,0 мм для подключения батарей. (используйте 1 крышку для 2 модулей, сложенных друг на друга, чтобы получить дополнительное пространство для подключения на 0,5 мм на модуль)

URL-адрес файла внешней оболочки: https://www.printables.com/model/210274-18650-cell-grid-x9-outer-shell
