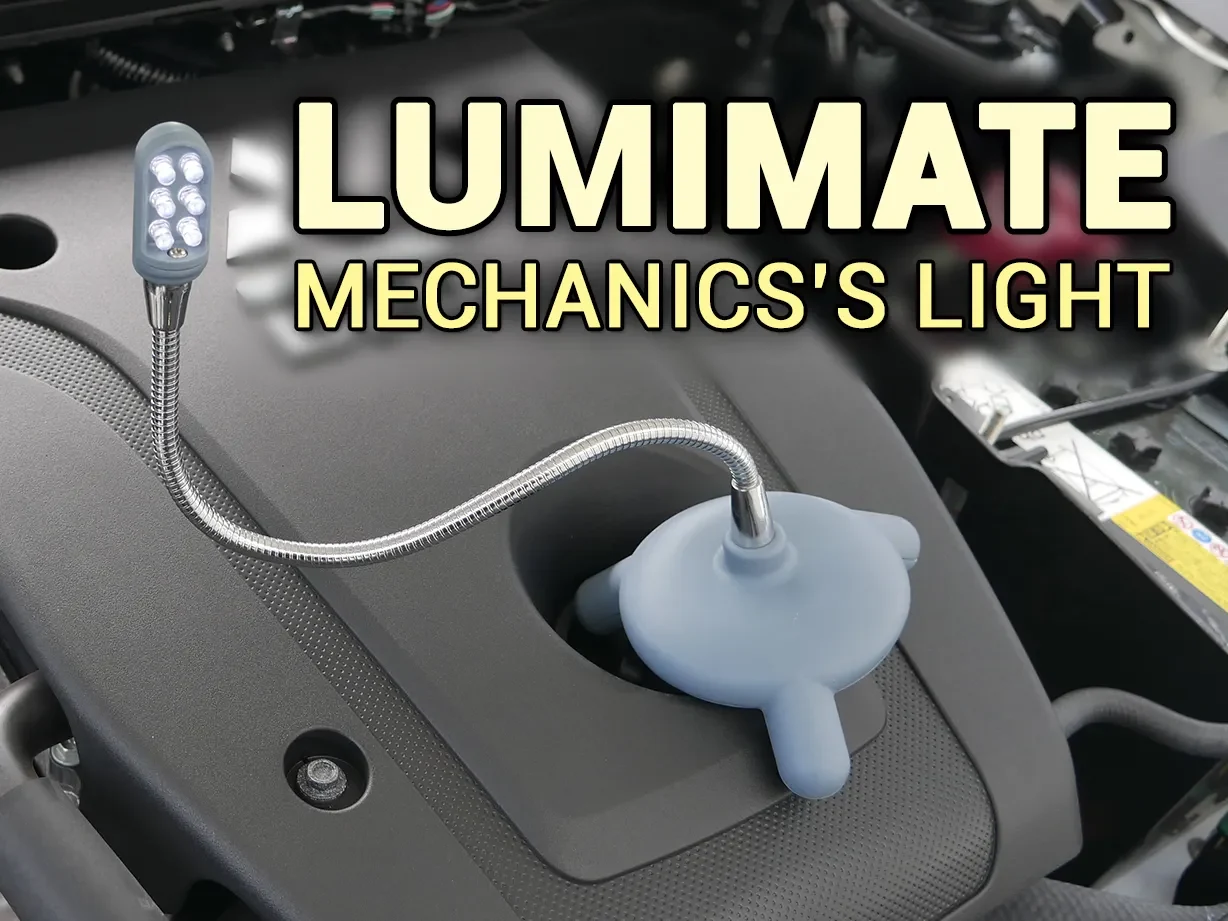

Свет механика Lumimate
Обзор
Это был университетский проект еще в 2003 году. Мне всегда нравилась идея, но не было возможности воплотить ее в жизнь, тем более что изначально она была предназначена для литья под давлением.
Перенесемся на 20 лет вперед, и я нашел оригинальные файлы САПР и графику, которые вдохновили меня на редизайн, подходящий для 3D-печати смолой. Это доказательство концепции работает, но мне бы хотелось еще больше его улучшить.
Полностью этот проект представлен на YouTube:
Исходный САПР
Для удобства включен ШАГ всех компонентов, но более эффективно экспортировать компоненты в выбранном вами формате из исходного документа Onshape (учетная запись не требуется). Просто щелкните правой кнопкой мыши по любой части и выберите «Экспорт».
https://cad.onshape.com/documents/7f62e696df6f31ad3f7dfade/w/a9cf06644bcb5fd105 f7d81b/e/71557c56e5c1d7e134a1fcc5?renderMode=0&uiState=64827c5238d1070aff1fa577
Аппаратное обеспечение
Аппаратное обеспечение этой версии во многом основано на том, что уже имеется под рукой. Необходимо следующее:
3 x 18650 литий-ионных элементов
6 аккумуляторных зажимов/клемм. Я взял свой из батарейного отсека на 4 х АА.
6 белых светодиодов диаметром 5 мм
резистор 1 х 160 Ом
1 мини-кулисный переключатель: https://www.altronics.com.au/p/s3201-spdt-ultra-mini-rocker-switch/
Зарядное устройство SparkFun Lipo/Li-ion: https://www.sparkfun.com/products/10401
3 редкоземельных магнита: https://www.jaycar.com.au/large-rare-earth-magnets-sold-as-a-pair/p/LM1652
1 полая гибкая гусиная шея. Их легко получить из недорогих фонарей.
6 больших саморезов
2 маленьких самореза
Разъем JST (необязательно, но рекомендуется): https://www.jaycar.com.au/jst-crimp-connectors-2-way/p/PT4452
Красный и черный электрический провод
Пожалуйста, используйте исходный CAD для внесения необходимых изменений в любое оборудование, которое вы заменяете. Моей первой рекомендацией было бы переместить переключатель на шею, как в оригинальной конструкции, и перейти на систему управления аккумулятором вместо простого зарядного устройства. Это упростит проводку и устранит необходимость в вилках JST.
Печать
Требуется по одному каждому компоненту. Я повернул их так, чтобы внутренние части были обращены к рабочей пластине, чтобы опорные конструкции оставляли как можно меньше дефектов на внешних поверхностях. Легких или средних автоподдержек должно быть достаточно.
Постобработка
Используйте шлифовальные и скребковые инструменты, чтобы удалить все дефекты, оставшиеся на материале основы. Важно, чтобы магниты плотно сидели в своих отсеках.
Электропроводка

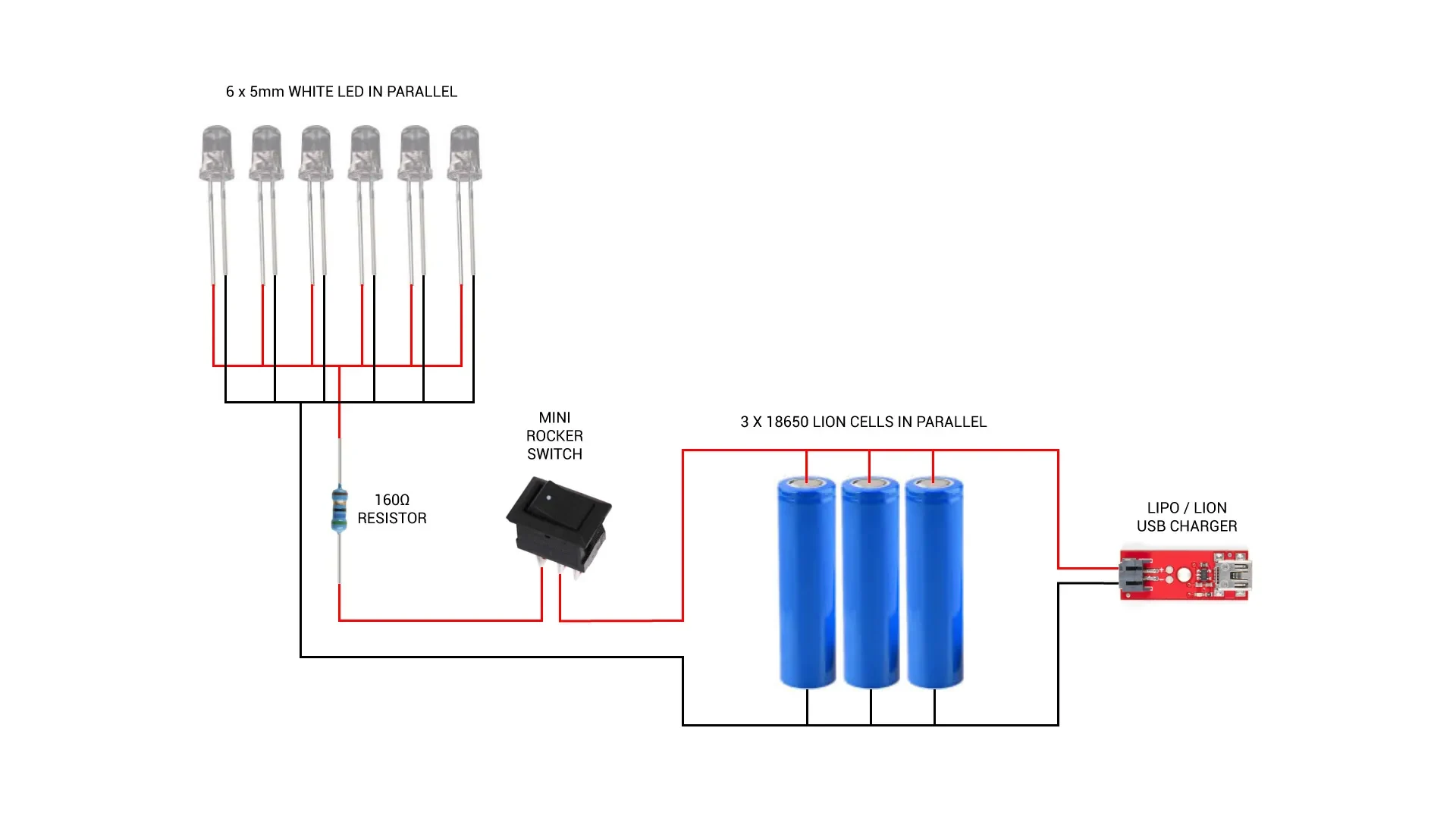

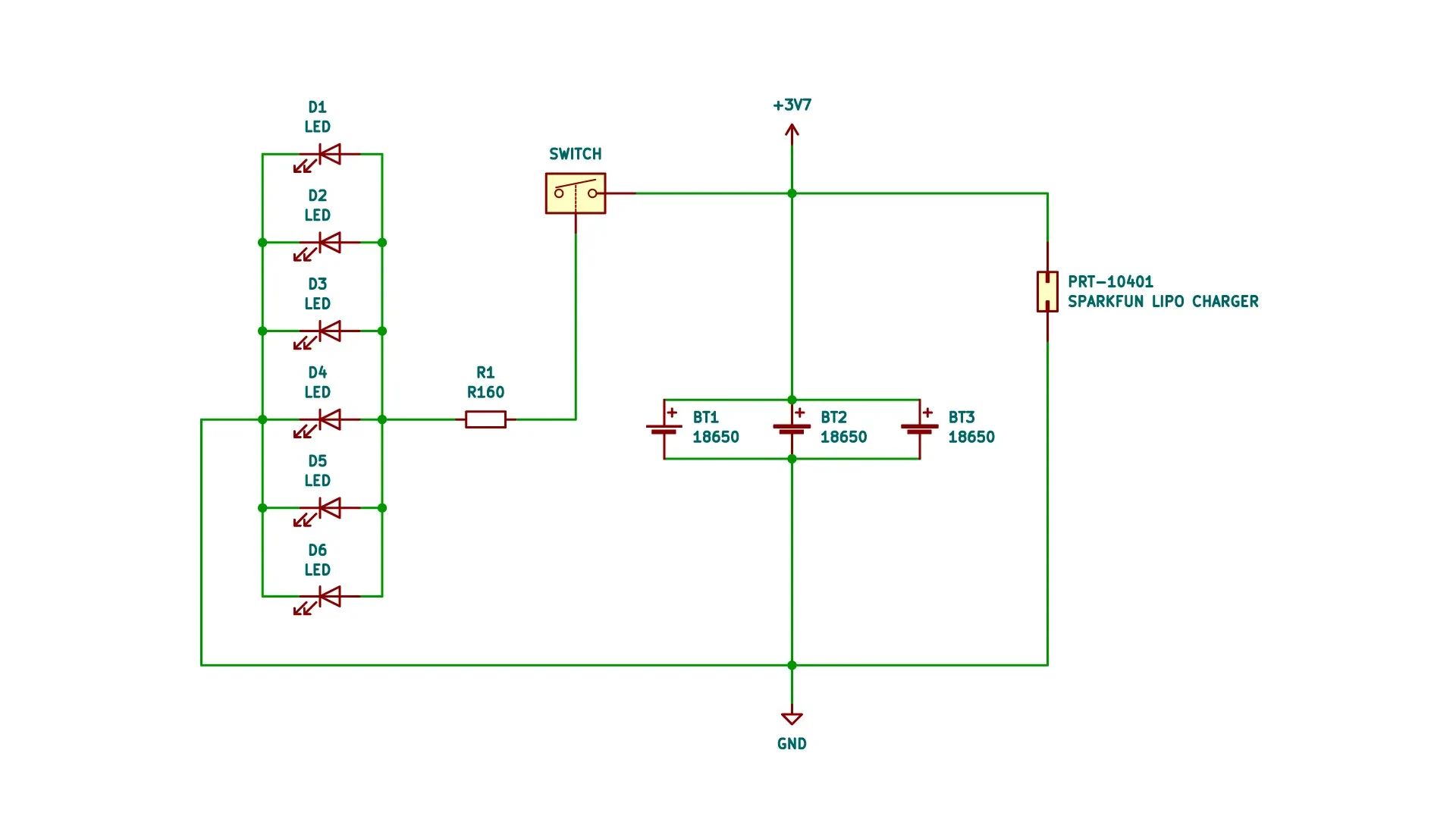

Представлены две схе��ы. Шесть светодиодов подключены параллельно. Резистор и переключатель включены последовательно между светодиодной матрицей и батареей. Аккумулятор состоит из трех ячеек, также соединенных параллельно. Зарядное устройство подключается параллельно аккумулятору.
Вся схема является слаботочной, поэтому при параллельном соединении трех ячеек она должна обеспечивать длительное время работы.
Сборка
Инструкцию по сборке смотрите в видео выше. САПР и видео должны ясно показывать, где находится каждый компонент. Недостаточно места для проводов при соединении нижнего корпуса с верхним корпусом.
Будьте осторожны при установке и обращении с магнитами! Они очень сильны и волшебным образом полетят навстречу друг другу или ближайшему метаклу, если вы не будете осторожны.
