Прочный сильноточный цилиндрический держатель ячеек
Я напечатал немало других держателей с одной ячейкой, но все они оставляли желать лучшего. Те, у которых есть 3D-пружина, либо не имеют достаточной силы, либо со временем становятся слабее. Некоторые используют оборудование, которое сложно/затруднительно найти, если вам нужно всего лишь несколько держателей.
Для этого дизайна мои цели:
Сильный электрический контакт без пружины
Легко собрать, не протягивая провода через небольшие отверстия.
Используйте обычное и простое в использовании оборудование.
Легко распечатать и настроить, чтобы обеспечить держатель для ячеек всех возможных размеров.

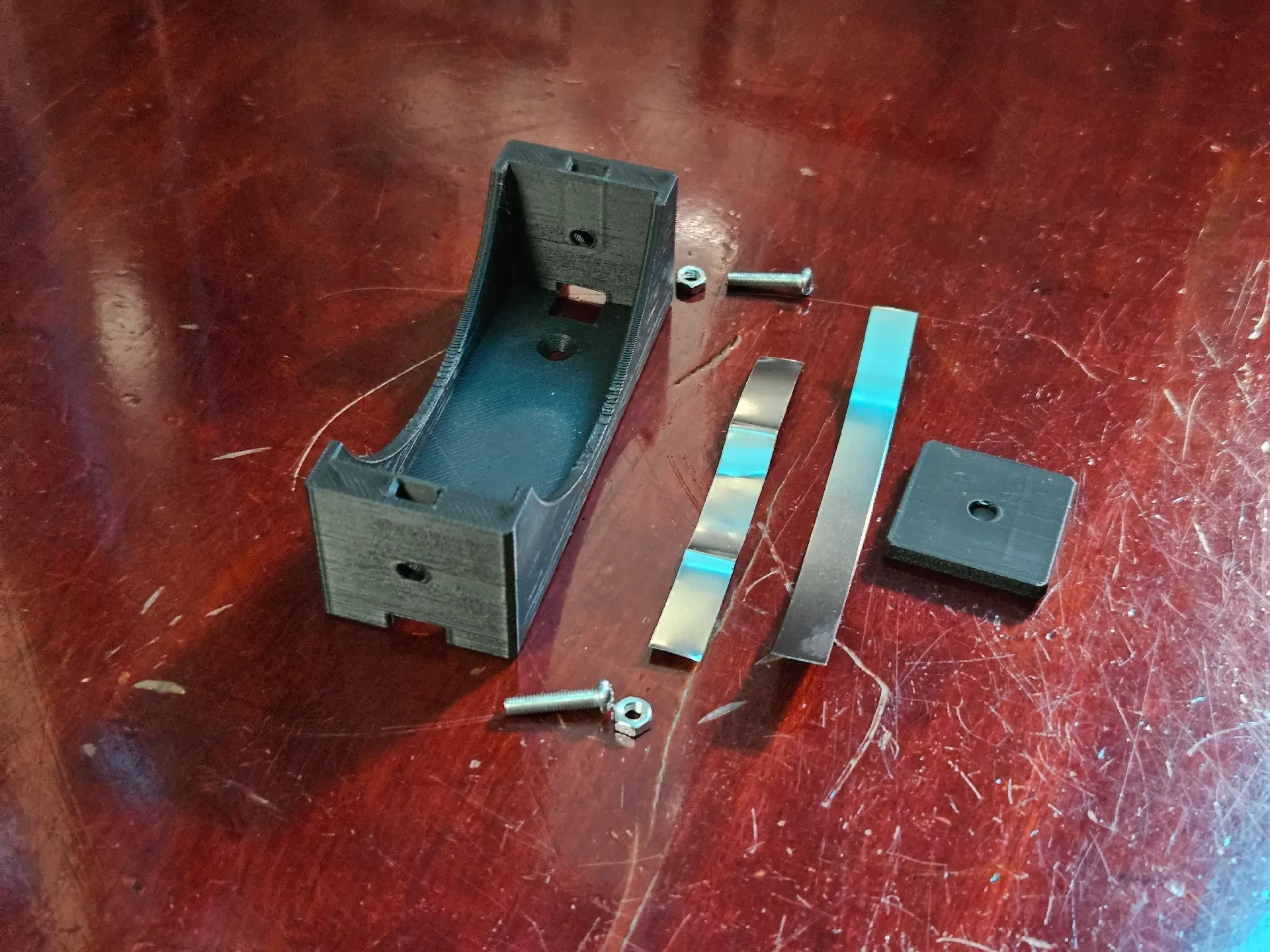

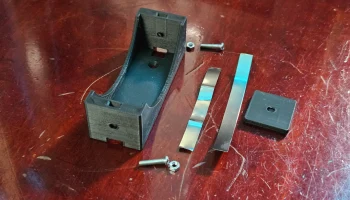

Аппаратное обеспечение, необходимое для этого, минимально:
2 никелевые полоски шириной 8 или 7 мм, обрезанные по длине.
2 гайки М3
2 болта М3 диаметром от 10 до 15 мм подойдут.

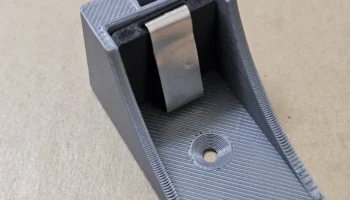

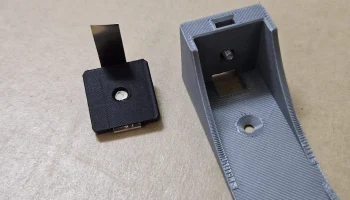

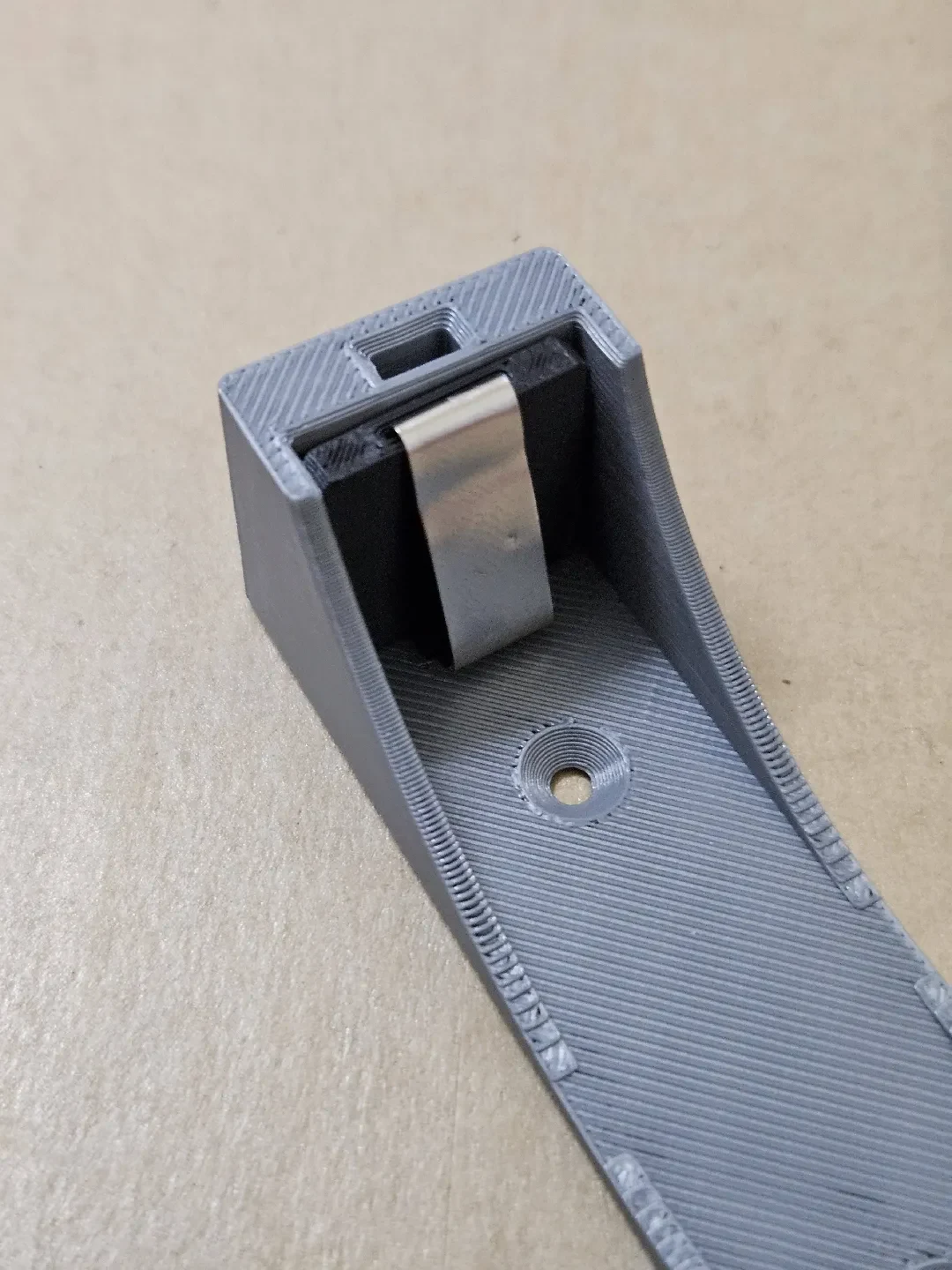

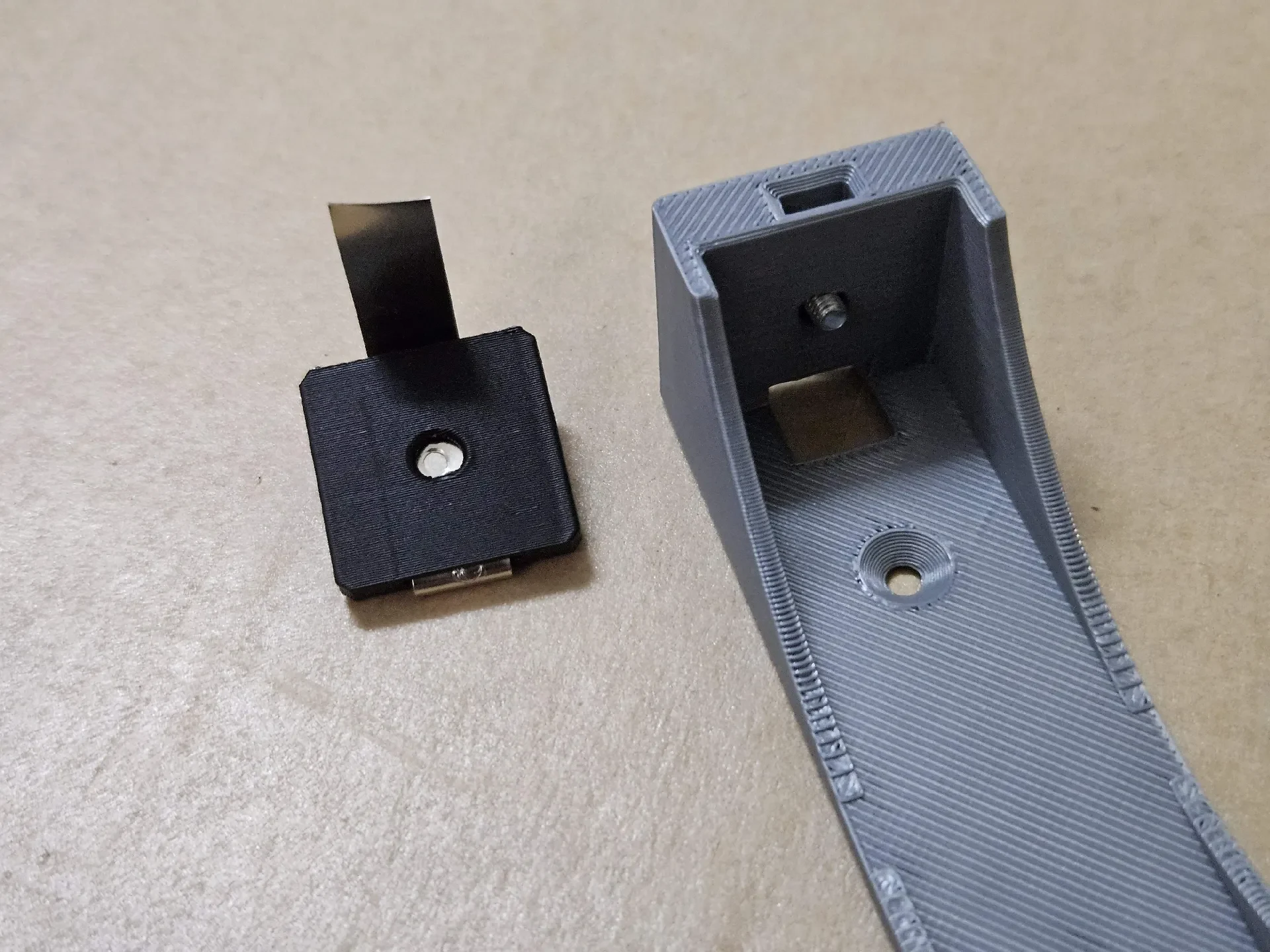

Для сборки вставьте никелевую полоску в клеммную пластину, затем согните ее в сторону с выступом (а не в сторону с отверстием), затем согните ее еще раз и вставьте в отверстие держателя. Теперь вставьте гайки M3 в отверстие для невыпадающих гаек в верхней части держателя и вверните винт M3. Повторите то же самое для другой стороны.

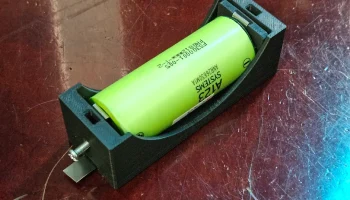

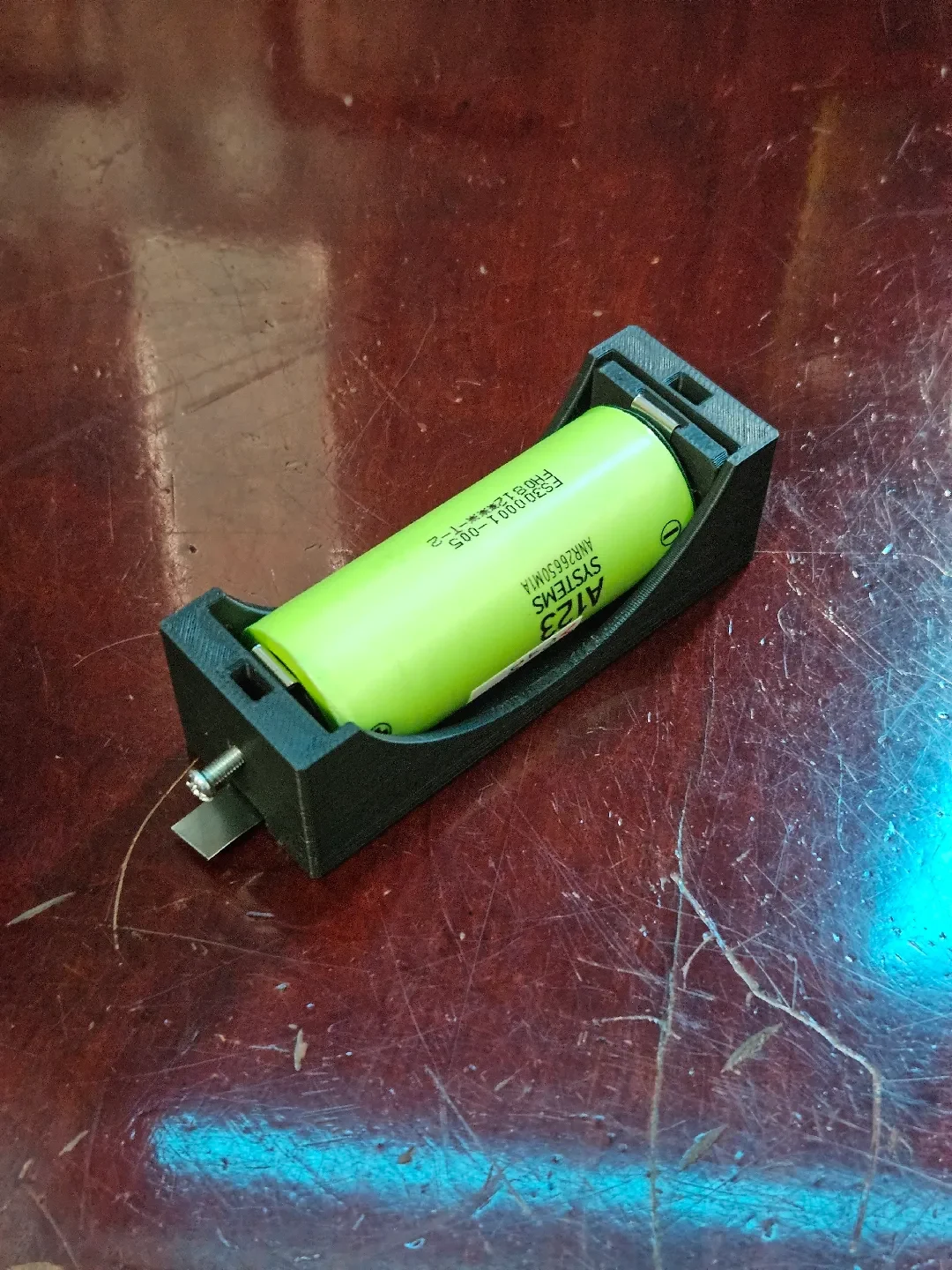

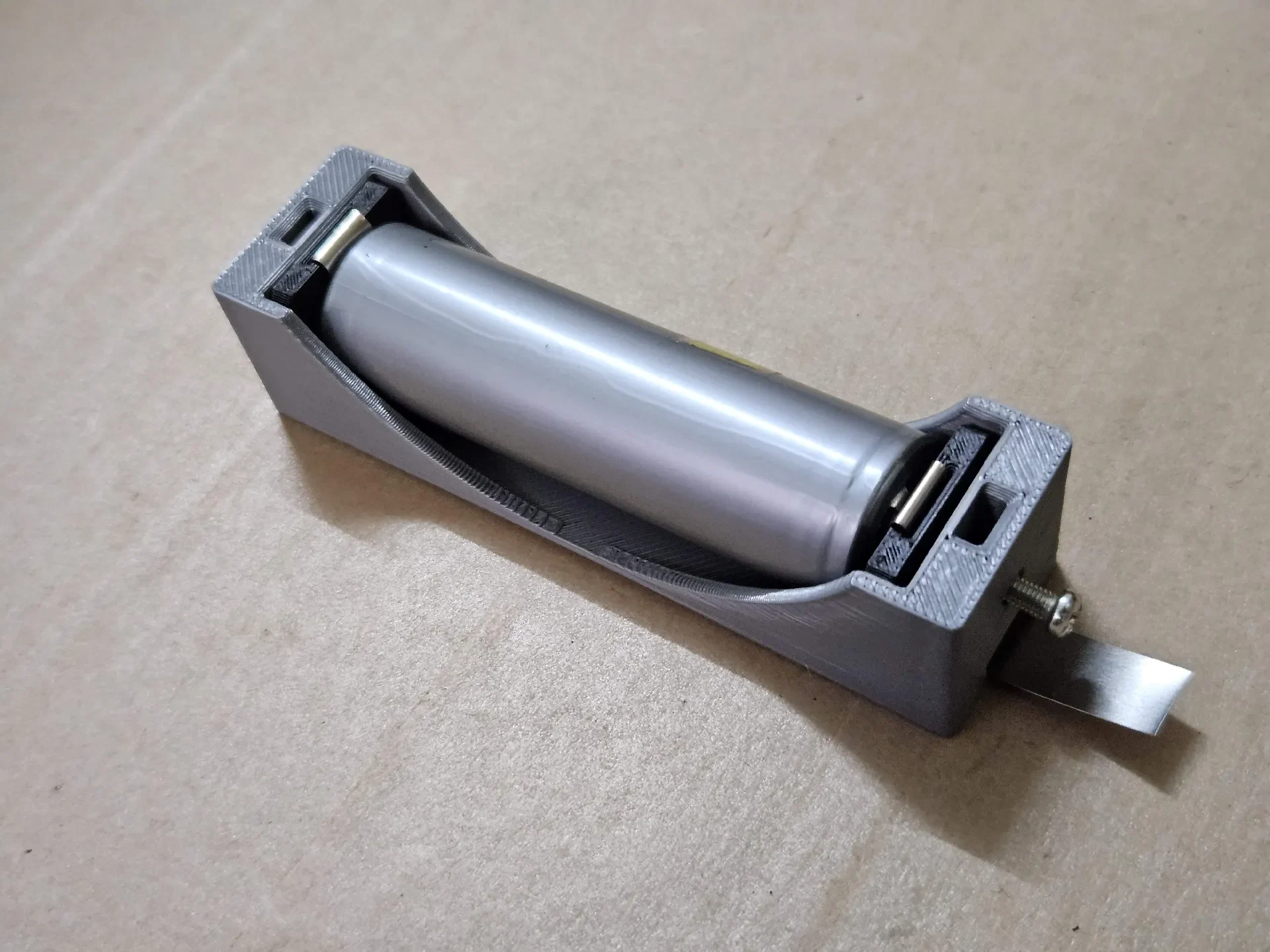

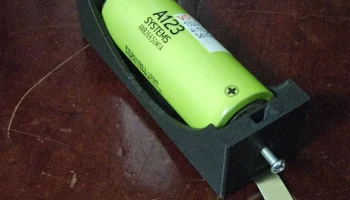

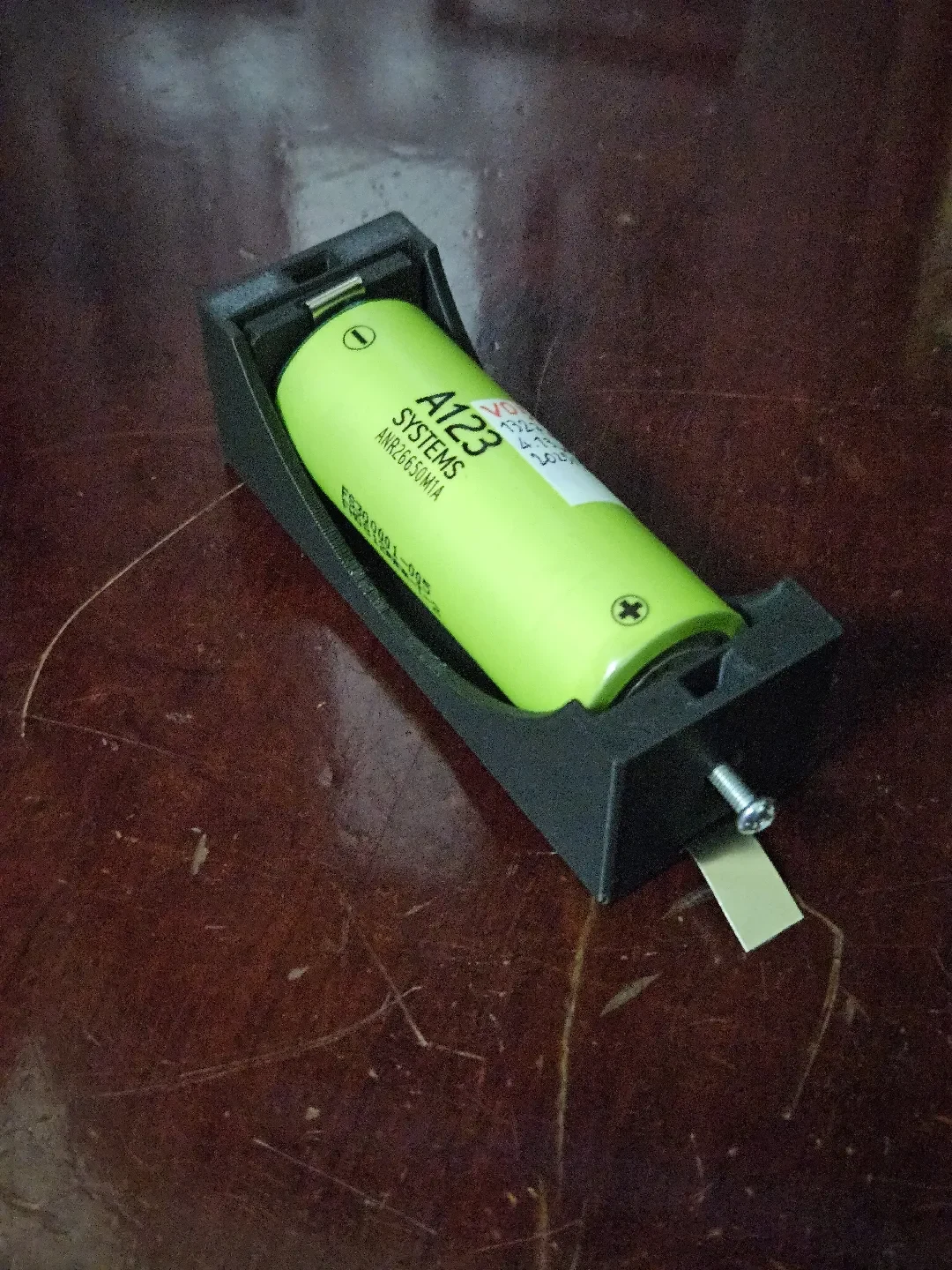

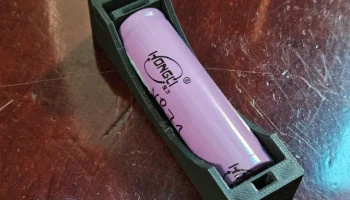

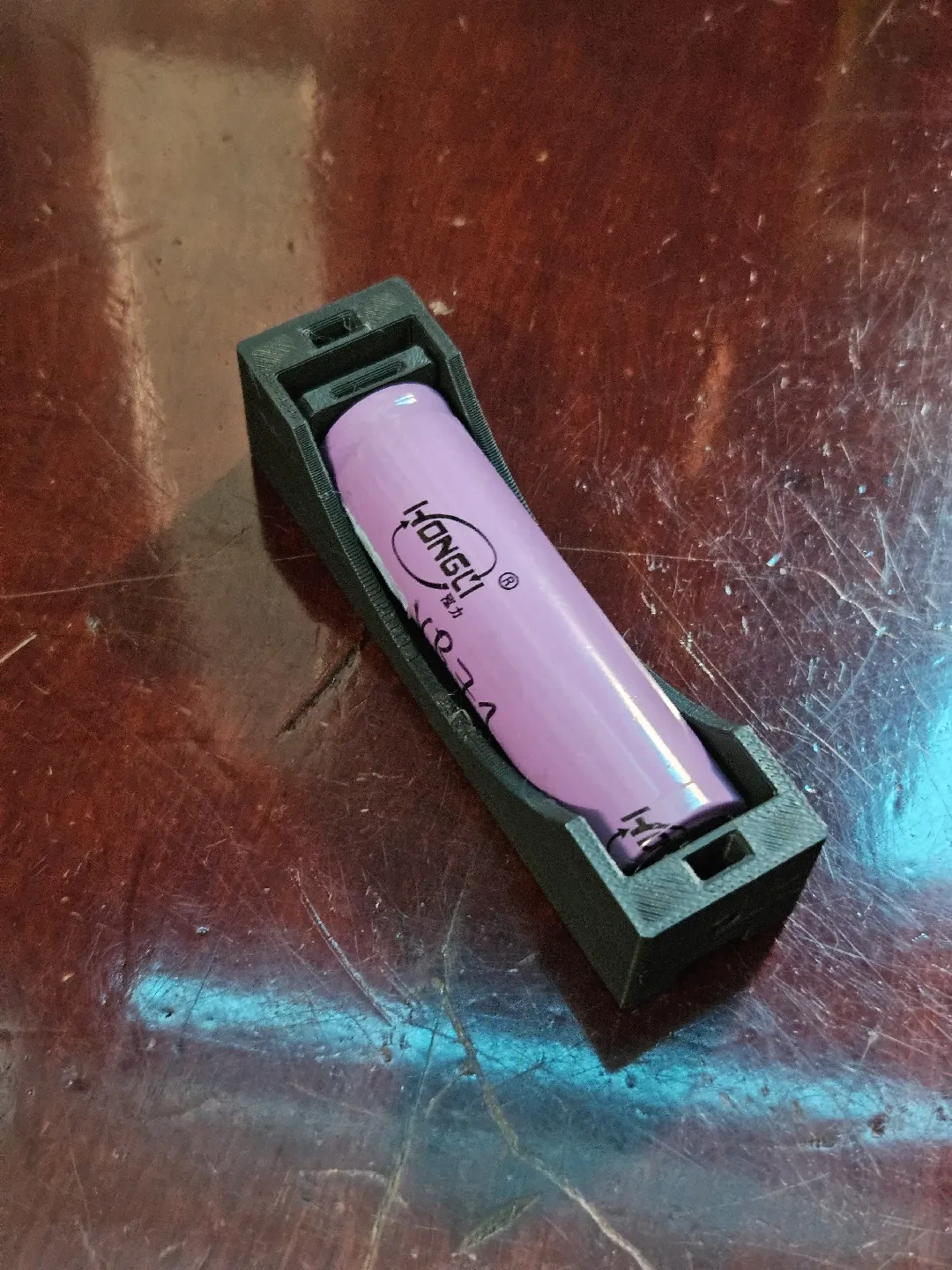

Теперь, после того как вы поместили аккуму��ятор в держатель, с помощью отвертки затяните один из винтов, чтобы обеспечить хороший контакт с элементом, и ослабьте его, когда захотите снять. При затягивании винт войдет прямо в ту часть никелевой полоски, которую вы вставили, поэтому вы можете затянуть его, не беспокоясь о поломке хрупких пластиковых деталей.
После сборки никелевые полоски и болты подключаются к вашей батарее, поэтому вы можете использовать любую из них, но никелевые полоски могут проводить гораздо больший ток в зависимости от того, как они подключены.
