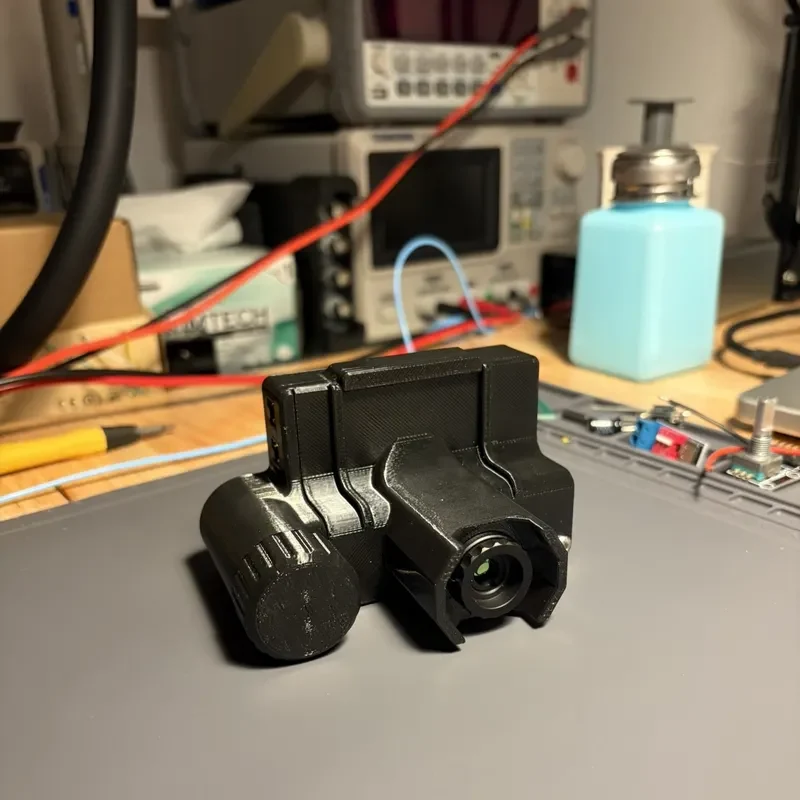

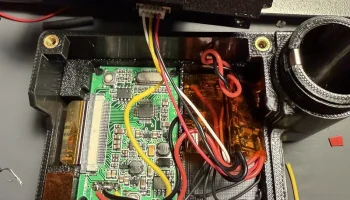

Бюджетная ручная тепловизионная камера, батарея 18350, 2...

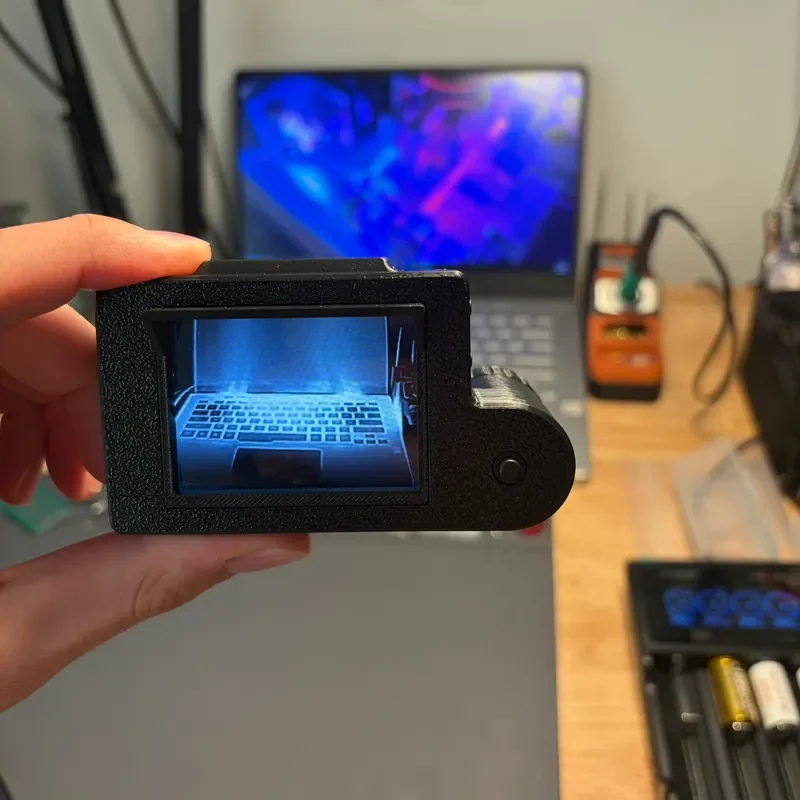

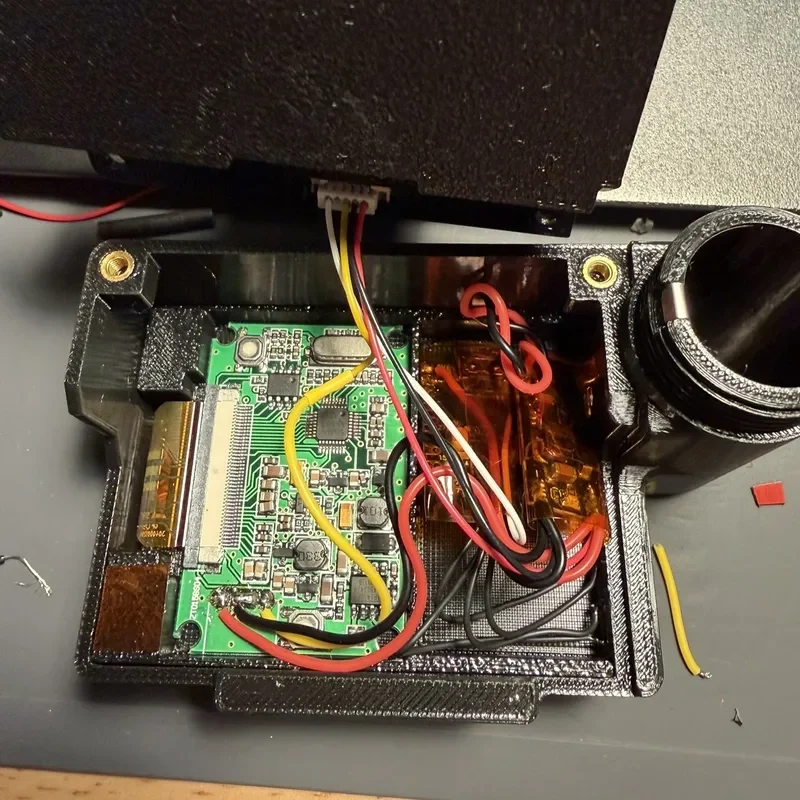

Этот дизайн был вдохновлен цифровым портативным ПНВ/тепловым портативным устройством MyFirst от LupusWorax. Он оснащен 2 кнопками и RP2040 для отправки команд на камеру по последовательному порту к тепловому ядру 256. Он использует 2,5-дюймовый аналоговый экран Adafruit. Изначально у меня было это тепловое ядро в монокуляре, который я разработал в прошлом году, но мне не удалось его использовать, поскольку разрешение было не очень хорошим при увеличении. В какой-то момент я возьму ядро 640, но пока я хотел найти этому ядру хорошее применение.

Я буду делать модели для камеры с 2-дюймовым экраном, поскольку 2,5-дюймовых экранов в настоящее время нет в наличии. Я также планирую сделать небольшую печатную плату для этих проектов, которая будет включать защиту от обратной полярности, дополнительное управление зарядкой и питанием, защиту от перезаряда и переразряда по току, а также повышающий преобразователь 5 В.

Части со ссылками:

Тепловизионная камера, 256x192: модуль инфракрасной тепловизионной камеры с выходной картой CVBS 256/384/640 лен, хранилищем мультимедиа

RP2040 (вы также можете использовать esp32, просто измените назначения контактов в коде): RP2040-Zero Плата разработки RP2040 Двухъядерный процессор Cortex M0+ Type-C с 2 МБ флэш-памяти Mini MCU для Raspberry Pi Pico MicroPython

Повышающий преобразователь: мини-повышающий преобразователь постоянного тока в постоянный ток от 2,5 до 12 В до 5 В, 8 В, 9 В, 12 В, повышающий модуль, 1 А, эффективность 96 % для литий-ионного аккумулятора 3,7 В, Arduino

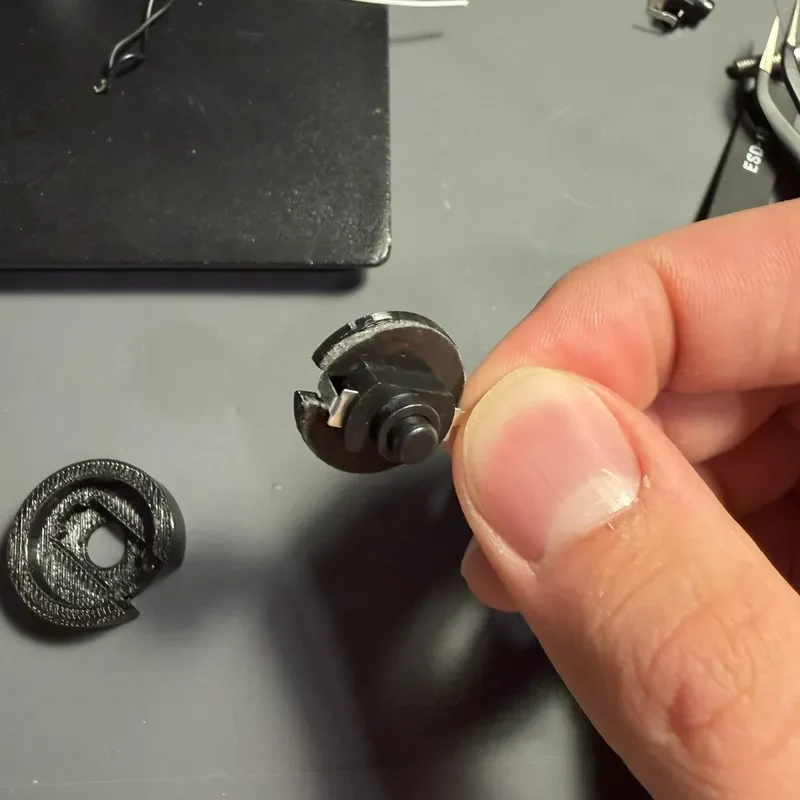

Выключатель питания: 10 шт. 12*8 мм постоянного тока 30 В 1 А вкл. выкл. мини-кнопочный переключатель для электрического фонаря 1208YD самоблокирующийся

Тактильные кнопки, 6*6*4,3 мм: 50 шт. 6x6 кнопочный переключатель DIP 6X6X4,3, легкий сенсорный переключатель 6*6*4,3/5/6/7/8/9/10/11/12/13 мм выключатель питания 4-контактный

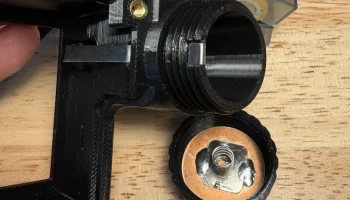

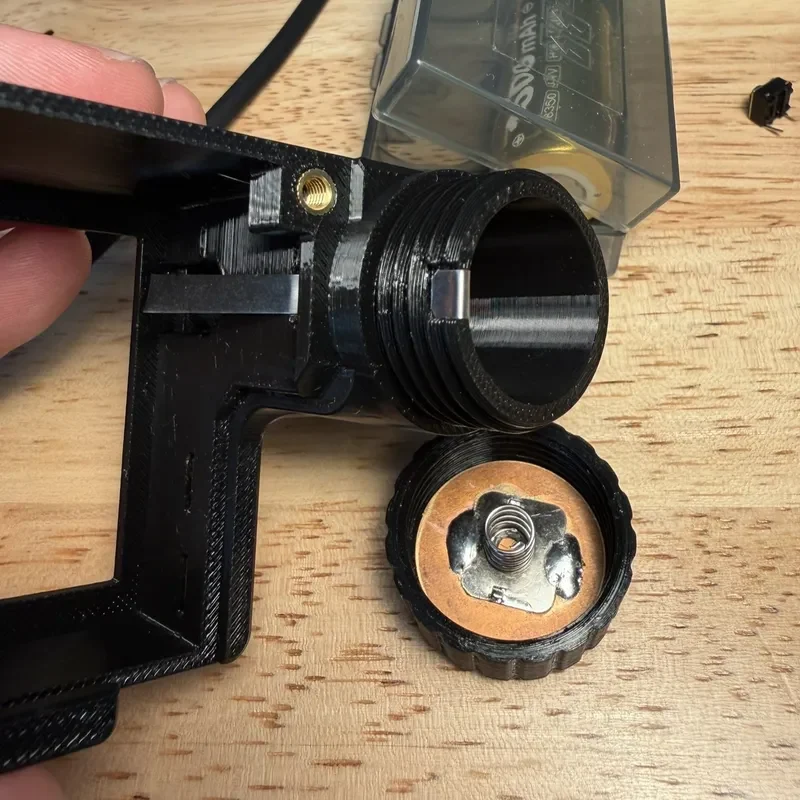

Медный диск, 23*1 мм: 5 шт./лот Медный диск T2 Φ15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 мм Круглая пластина из чистой ме��и Круглый лист толщиной 0,1-5 мм

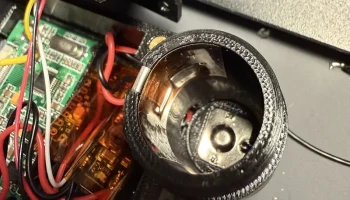

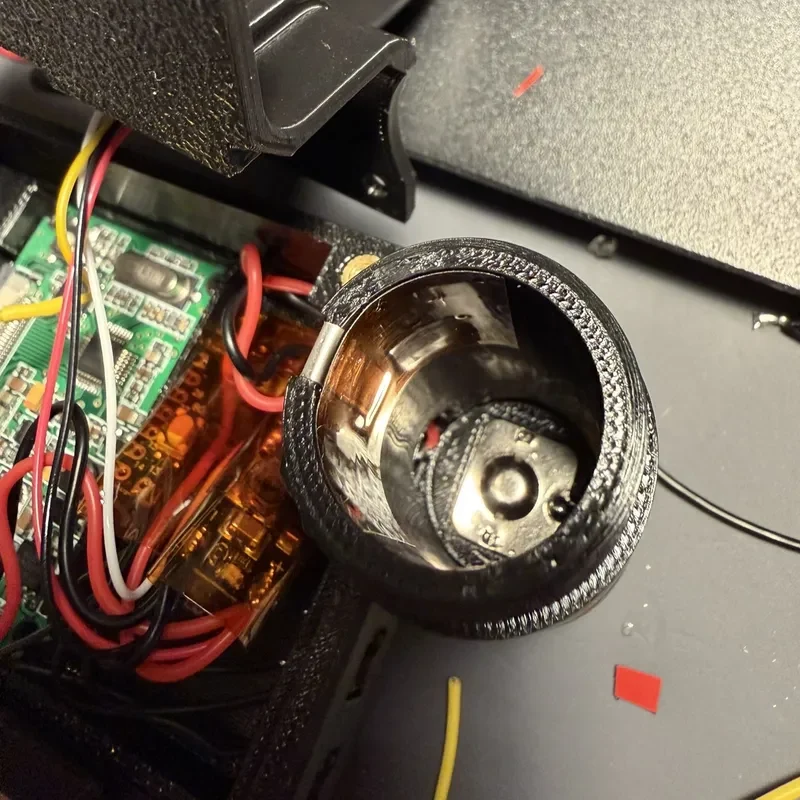

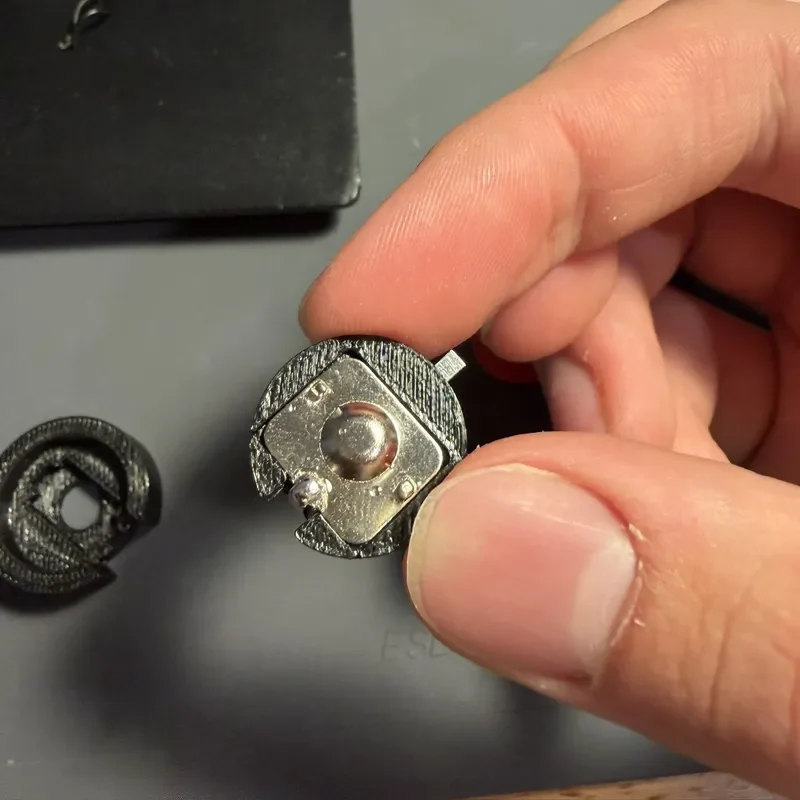

Контакты батареи: 20 шт. шрапнель батареи 18650 Батарейная пружина Положительные и отрицательные контактные детали 10 пар батарейной пружины Игрушечная пружина

Никелевая полоса, 0,15*8 мм: Никелевая полоса 0,15x(4 мм/6 мм/8 мм/10 мм) Никелевый кран для 18650 Никелевые полоски для сварки литиевых батарей

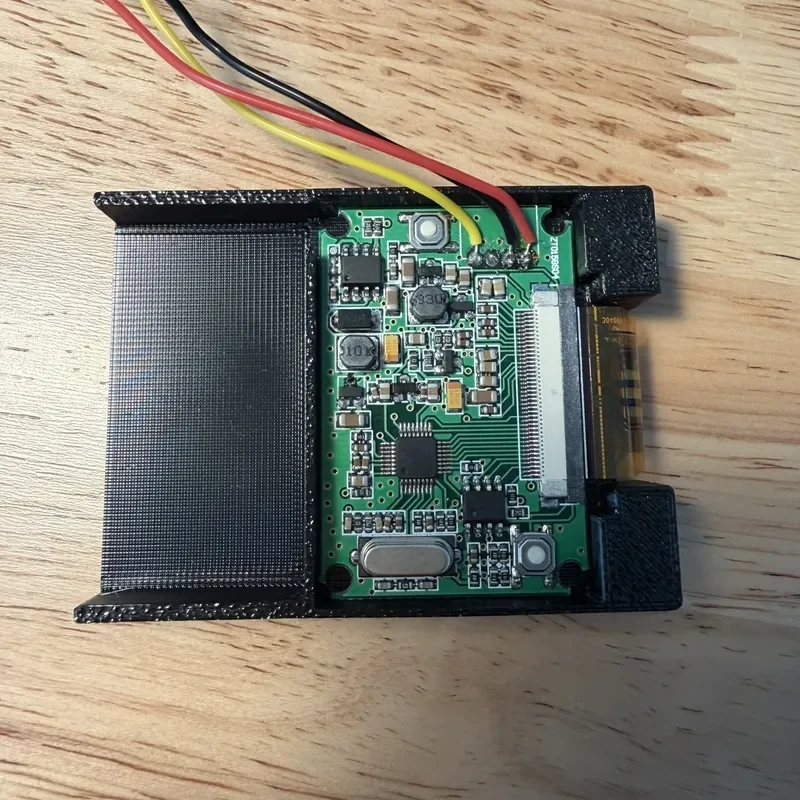

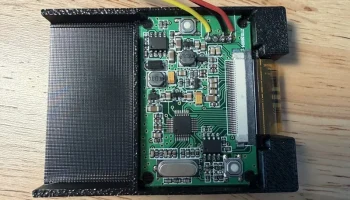

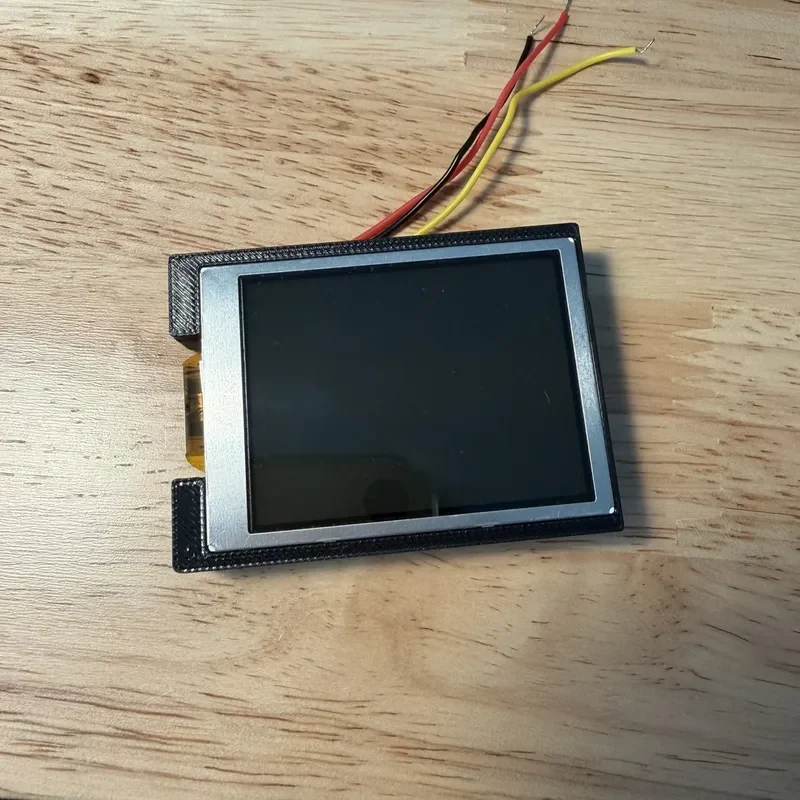

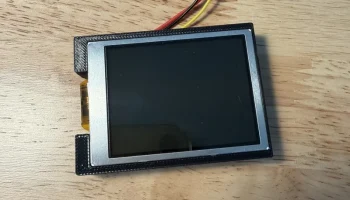

Экран 2,5 дюйма (нет в наличии на Adafruit): дисплей TFT, драйвер 2,5 дюйма NTSC/PAL, телевизор

Экран 2 дюйма (скоро будут выпущены отдельные модели stl): TFT-дисплей NTSC/PAL (телевидение) — диагональ 2,0 дюйма

Латунные термофиксированные вставки M3 и M2, вы можете купить различные комплекты где угодно, в этой модели используются m3 * 5 мм и m2 * 3 мм.

Винты M3 и M2, разные комплекты можно купить где угодно, в этой модели используются M3*6 мм и M3*4 мм.

Схема подключения:

Инструкции:

Скоро будет добавлено!
