Полка для тарелок в шкафу

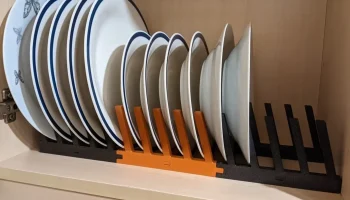

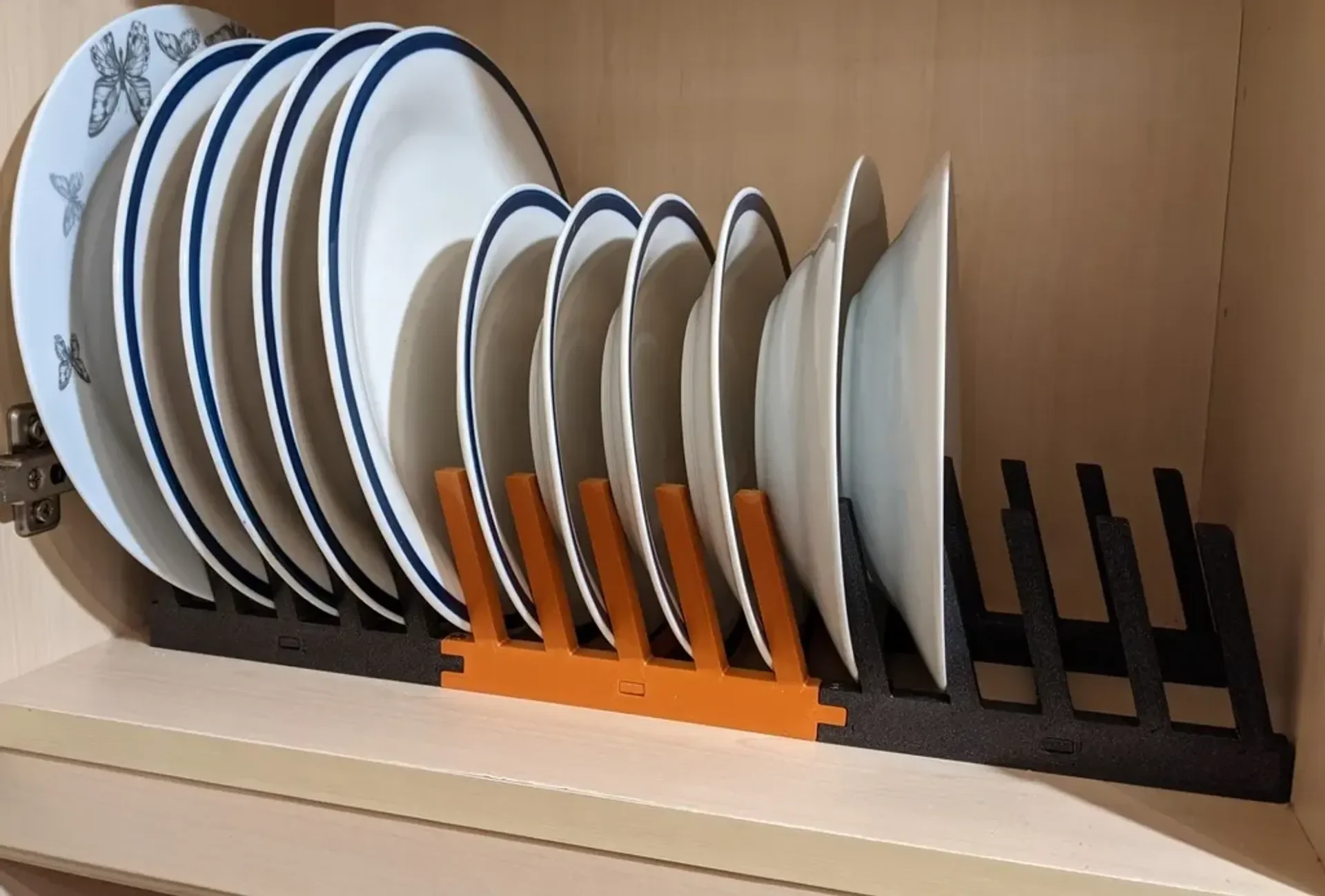

Это небольшая модульная полка для тарелок, которую я разработал для организации тарелок в своем шкафу.

он спроектирован с зазором 20 мм между каждым «позвоночником», шириной 10 мм и углом 30 °.

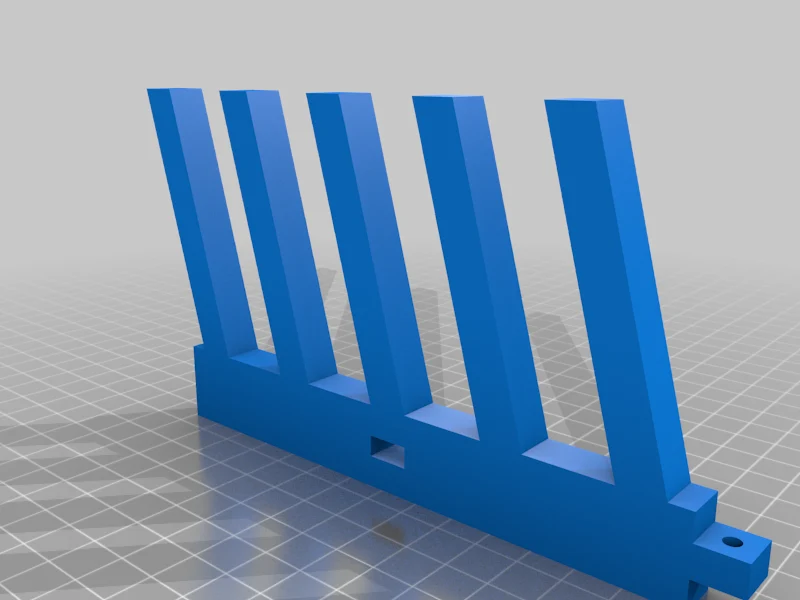

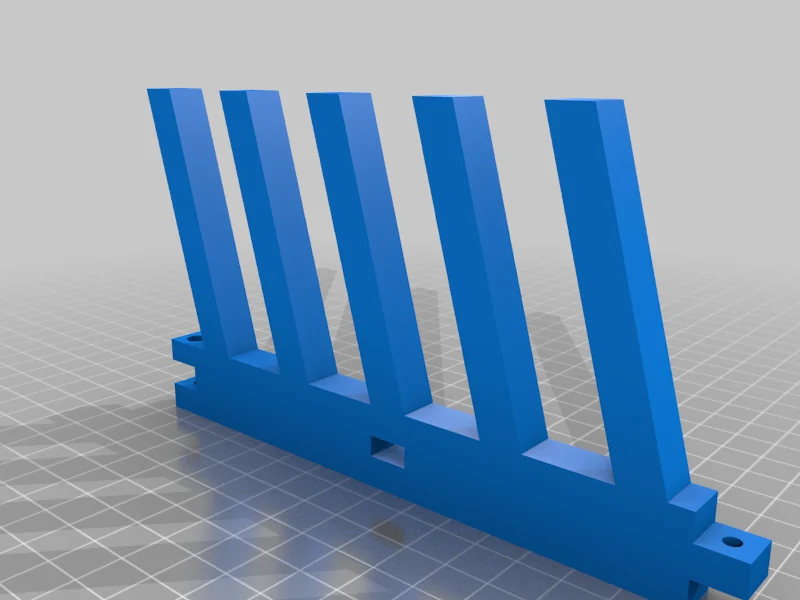

Каждый сегмент имеет 4 места для пластин, а также переднее и/или заднее соединение для соединения его с другими частями, в частности:

спереди есть только задний сустав
спина имеет только передний сустав

В середине верхняя часть соединения измеряется для установки гайки M3, другая часть скользит внутрь, а болт M3 выходит снизу для фиксации. Я использовал M3x16, не затягивая до конца, чтобы болт сидел заподлицо.

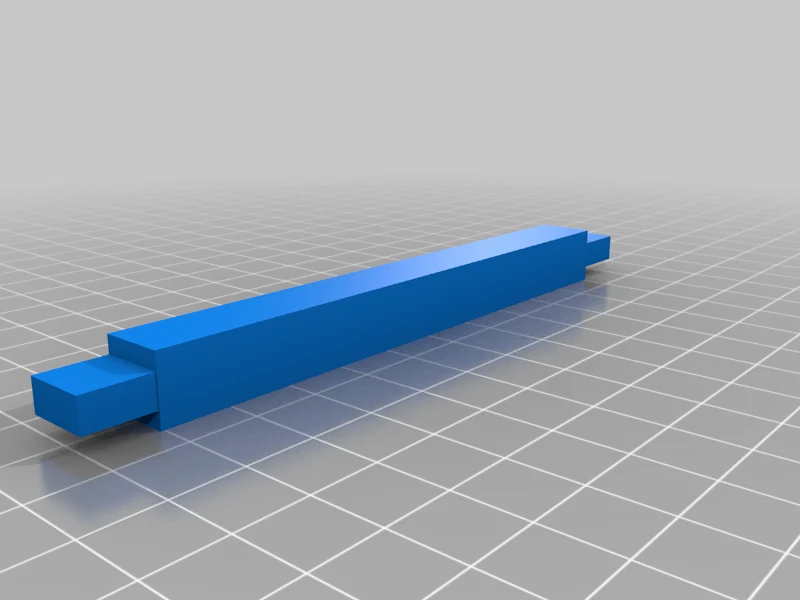

Две части соединены перемычкой, которая вставляется в отверстие посередине. Все допуски составляют 0,1 мм, поэтому на моем принтере он плотно прилегает.

Настройки печати

Принтер:

Пруса Мини

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,4

Заполнение:

20%-100%

Примечания:

Я напечатал PLA с соплом 0,8 мм, три периметра, 20% заполнение для звена, держатели с 50% заполнением и модификатором коробки для заполнения 100% объема у основания шипов. Вероятно, для другого материала можно было бы использовать меньше заполнения.

Держатель для печати расположен ровно сбоку, а ссылка должна быть в рабочем состоянии и так. Никакой поддержки не требуется.

Категория: Кухня и столовая
