Чехол Muzi Works Super IO

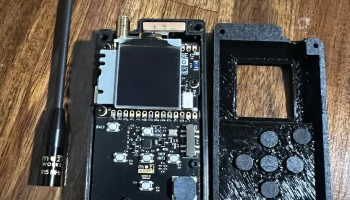

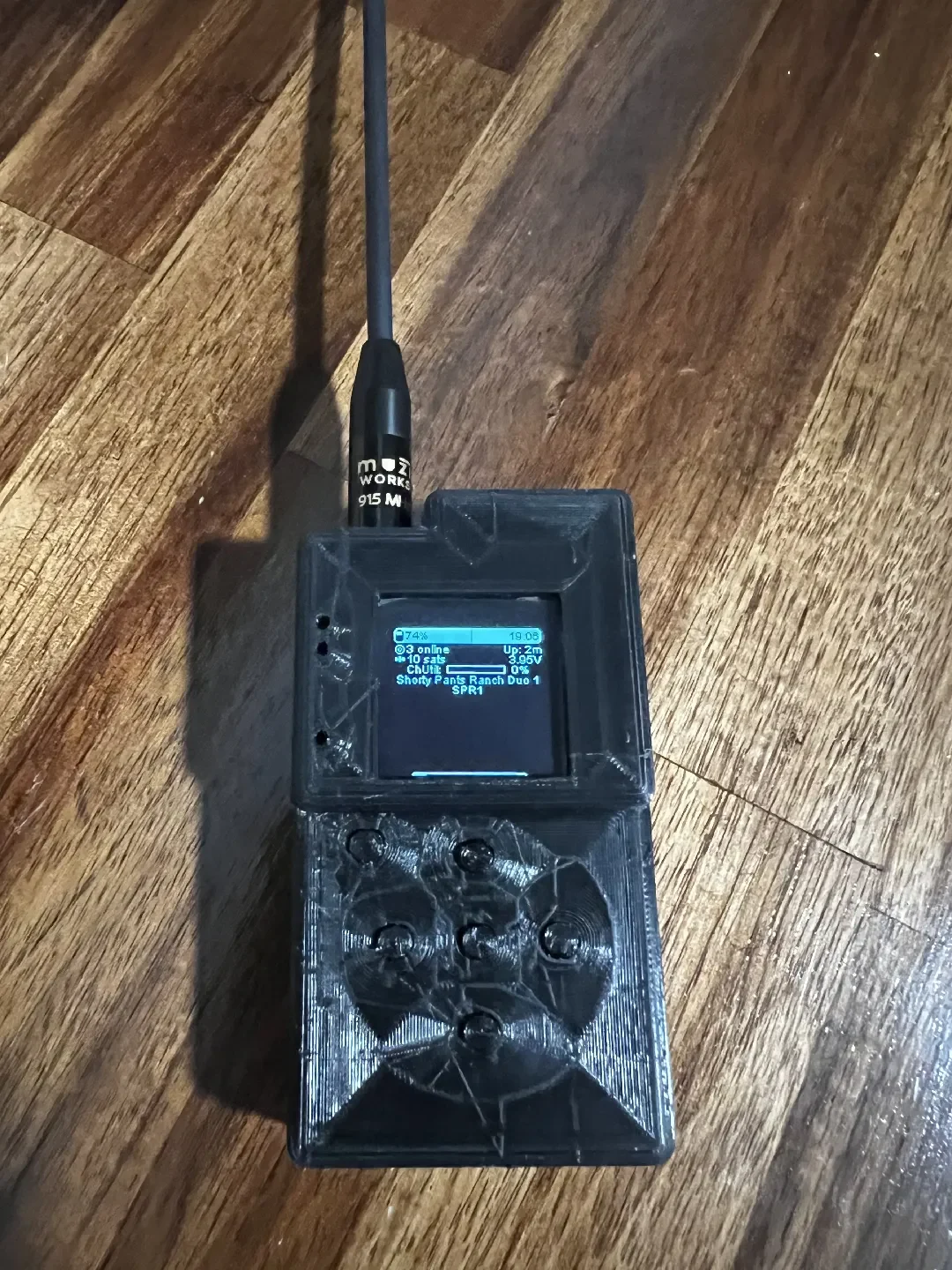

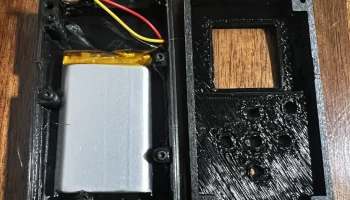

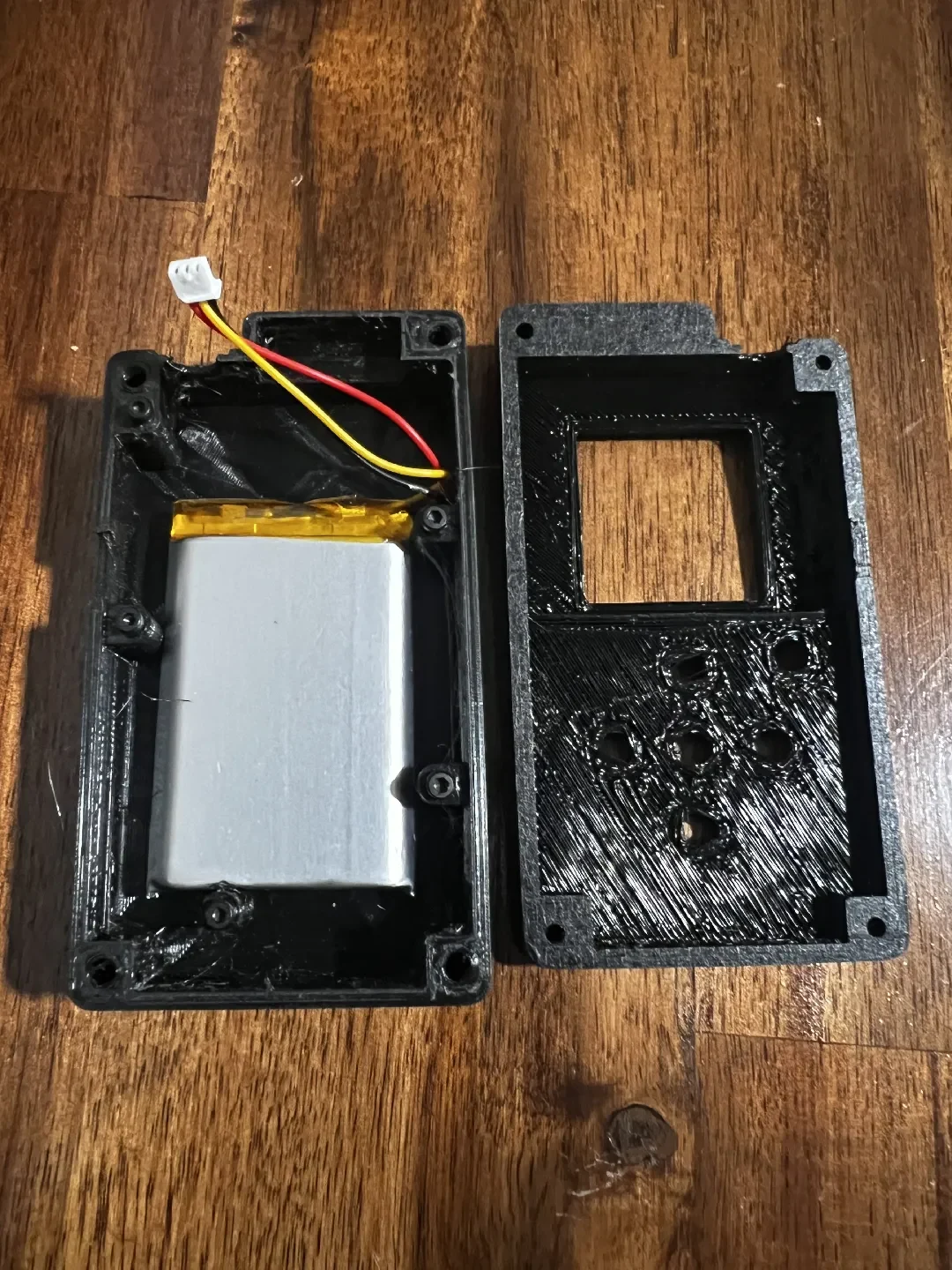

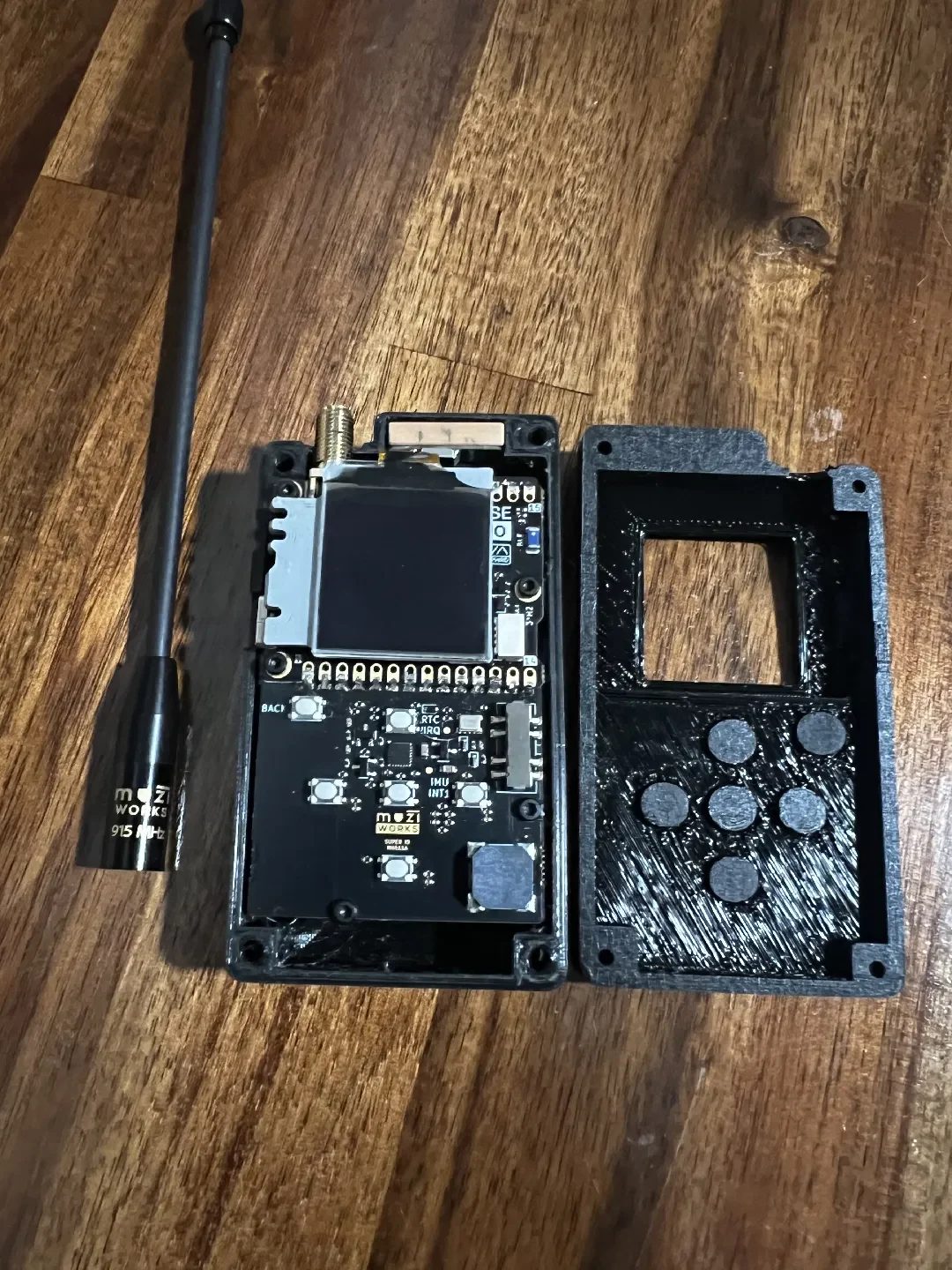

Пока мне не удалось найти чехол для Super IO от Muzi, поэтому я решил сделать его сам. Я использовал файл САПР платы, представленный на веб-сайте, и смоделировал корпус с помощью Shap3rd. Вот что я придумал. Полностью функциональный с кнопками, внутренней антенной 2,4 ГГц и штыревой антенной SMA для 915 МГц, антенной GPS, доступом к порту USB C и боковым переключателем. Я даже добавил небольшие световые трубки для трех светодиодов, отображающих сердцебиение, зарядку и уведомление о сообщениях. Super IO поставляется с GPS-антенной, внутренней антенной на 2,4 ГГц и OLED-экраном с монтажным кронштейном. Купил штыревую антенну от Muzi на 915 МГц. Я также использовал литий-полимерную батарею на 1500 мА, которая идеально помещается между стойками, к которым крепится плата с помощью (5) пяти винтов M2, входящих в комплект поставки. Корпус крепится с помощью (4) четырех винтов M3x6.

Это было напечатано на Creality CR-6SE с использованием Overture PETG.

Температура сопла: 240C

Температура кровати: 80C

Подготовка кровати: синяя малярная лента

Качество печати: 0,2 мм

Заполнение: 20% гироид

Скорость печати: 40 мм/с

Скорость перемещения: 100 мм/с

Втягивание: 1 мм при 40 мм/с.

Охлаждение: скорость вентилятора 25% после первых 4 слоев.

Распечатайте одну верхнюю, одну нижнюю и шесть пуговиц. Я напечатал нижнюю часть корпуса так, чтобы задняя часть касалась рабочей пластины. Я напечатал верхний корпус лицевой стороной вверх. На пуговицах можно печатать так, чтобы их края касались рабочей пластины.

Планирую сделать еще один вариант этого корпуса со вторым разъемом SMA для второй штыревой антенны, настроенной на 2,4 ГГц. Если позволит время, я также добавлю версию солнечного узла, монтируемого на столбе, и автомобильный узел, монтируемый на магните. Оставайтесь с нами и удачной печати!
