Настольный корпус для Heltec V3

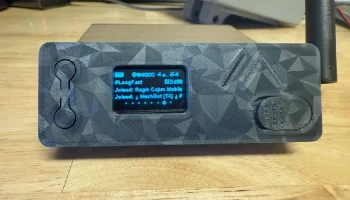

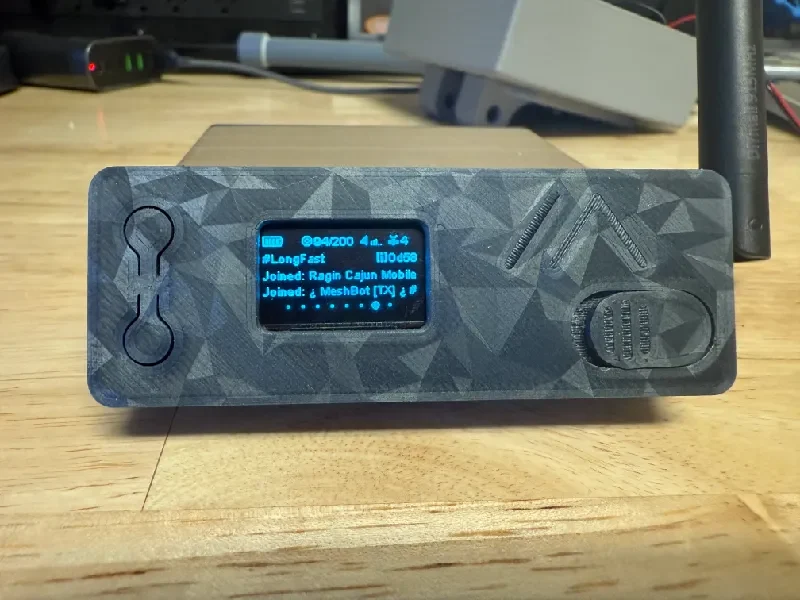

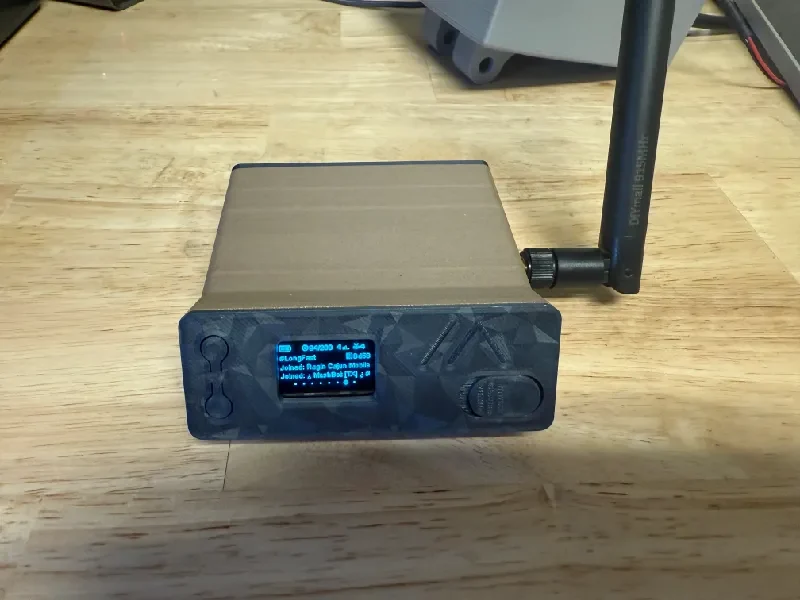

Настольный чехол для Heltec V3 — настольный Meshtastic Node
Специально созданный корпус, предназначенный для настольного/настольного использования в качестве стационарного узла Meshtastic. В этом корпусе имеется встроенная поддержка зуммера, достаточно места для модулей расширения и резервная батарея для бесперебойной работы.
Замысел дизайна
Этот чехол спроектирован в первую очередь как настольная станция Meshtastic, которая соединяет ваш телефон/ноутбук с ячеистой сетью. Хотя батарея 18650 делает его технически портативным, увеличенный размер и потенциальное энергопотребление модулей (GPS, датчиков) делают его наиболее подходящим для стационарного использования, при этом батарея служит в качестве резервного источника питания во время сбоев в работе.
Особенности
Оптимизирован для настольного компьютера — увеличенная площадь основания обеспечивает устойчивость на поверхностях стола.
Резервная батарея — встроенная батарея 18650 поддерживает работу во время перебоев в подаче электроэнергии.

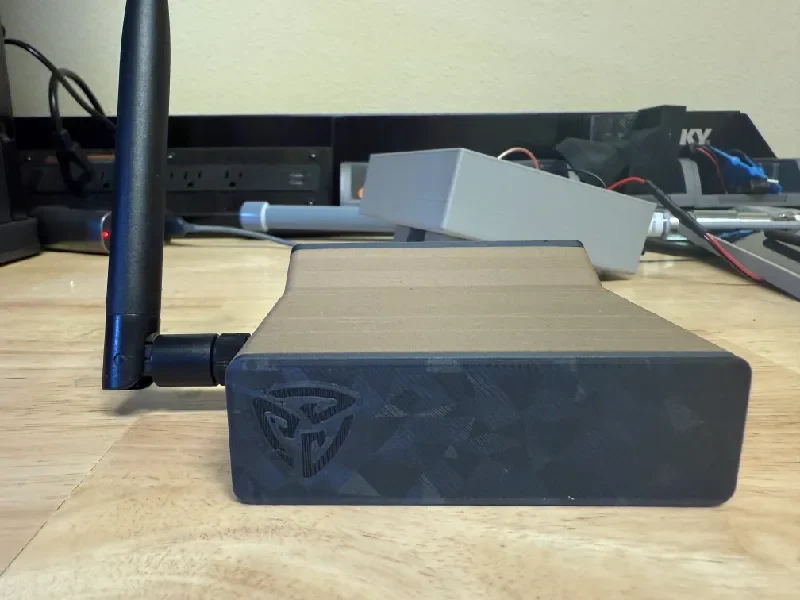

Поддержка внешней антенны — усиленное крепление для адаптера SMA — U.FL для увеличения дальности действия

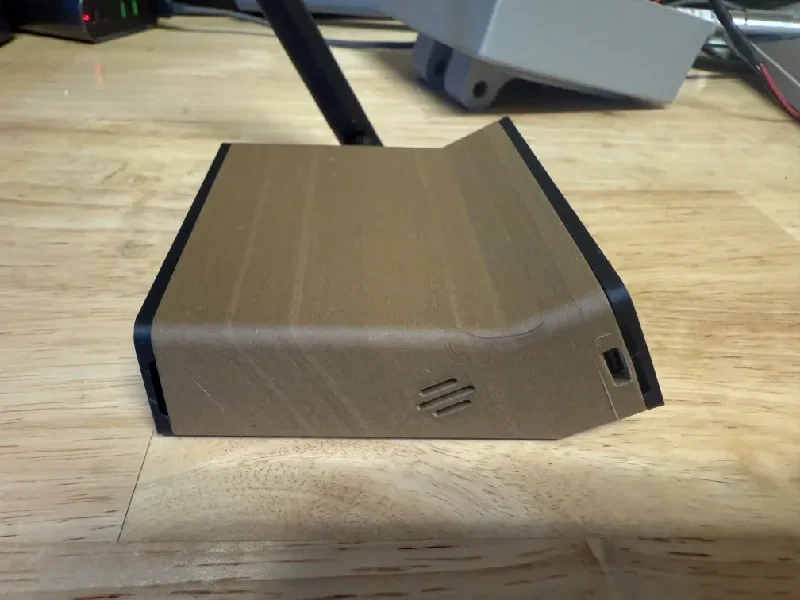

Звуковые уведомления — встроенный боковой зуммер со звуковой решеткой для оповещений о сообщениях.
Возможность расширения — внутреннее пространство для модулей GPS и датчиков окружающей среды (BME680 и т. д.) для расширенной телеметрии.
Сборка без инструментов — конструкция защелкивается, что упрощает сборку и обслуживание.
Основной режим работы с питанием от USB — предназначен для работы в основном от источника питания USB.
Варианты использования
Шлюз ячеистой сети настольного компьютера
Стационарная станция экологического мониторинга
Дом/офис Meshtastic Hub
Резервный узел экстренной связи
Платформа разработки и тестирования
Включенные файлы
Основная часть
Задняя часть
Передняя крышка
Переключатель
Необходимые компоненты
Плата Heltec V3 LoRa
Кабель-адаптер SMA — U.FL (обычно входит в комплект поставки Heltec)
Внешняя антенна SMA
1x аккумулятор 18650
Стандартный одиночный держатель батареи 18650 (с трением)
Активный зуммер 3 В (2 клеммы)
Ползунковый переключатель
Кабель USB-C для основного питания
Опционально: модуль GPS, датчики окружающей среды (BME680 и т. д.)
Настройки печати
Высота слоя: 0,12 мм (для наилучшего допуска защелкивания)
Заполнение: 20-30%
Поддерживает: Да — в основном для крепления разъема SMA
Лицензия
Этот дизайн выпущен только для личного некоммерческого использования. Эту модель нельзя продавать или использовать в коммерческих целях без разрешения.
Пожалуйста, уважайте сообщество открытого исходного кода:
Не продавать печатные копии этого дизайна.
Делитесь своими достижениями и улучшениями
Указание авторства при совместном использовании или создании ремиксов
Отказ от ответственности
Meshtastic® является зарегистрированной торговой маркой ООО «Мештастик». Программные компоненты Meshtastic выпускаются под различными лицензиями, подробности см. на GitHub. Гарантия не предоставляется — используйте на свой страх и риск.
Примечания к проектированию
Этот корпус был создан с нуля для удовлетворения конкретных потребностей развертывания Meshtastic на настольных компьютерах. В конструкции приоритет отдается расширяемости и функциональности, а не портативности, благодаря большому внутреннему пространству для допо��нительных модулей и усиленному креплению SMA, которое выдерживает нагрузку, связанную с постоянным подключением антенны. Идеально подходит для создания надежной базовой станции ячеистой сети.
Благодарности
Визуальное вдохновение взято из различных дизайнов корпусов Heltec V3, представленных в сообществе, включая популярный чехол для аккумулятора Bender. Все моделирующие и дизайнерские работы о��игинальные.
Примечание. Представленные изображения могут содержать небольшие изменения с добавлением логотипов для персонализации.
