МешКомп М1

английский

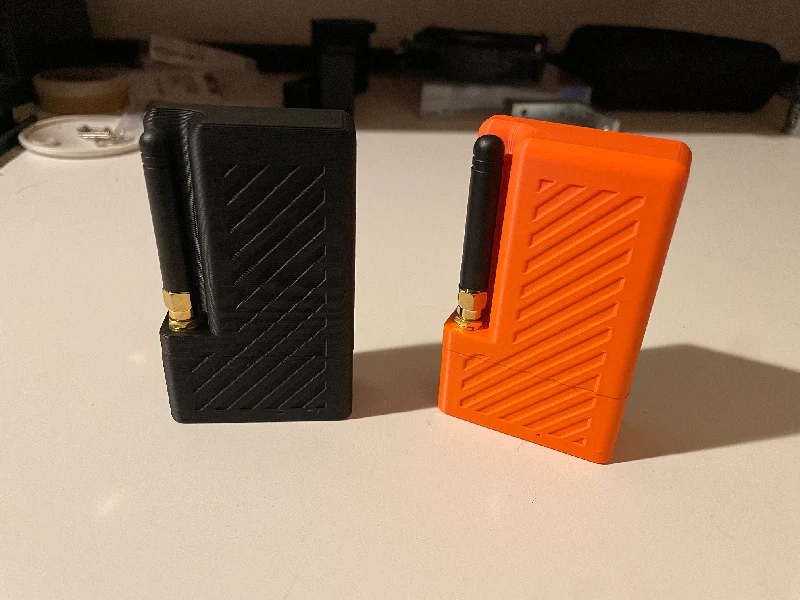

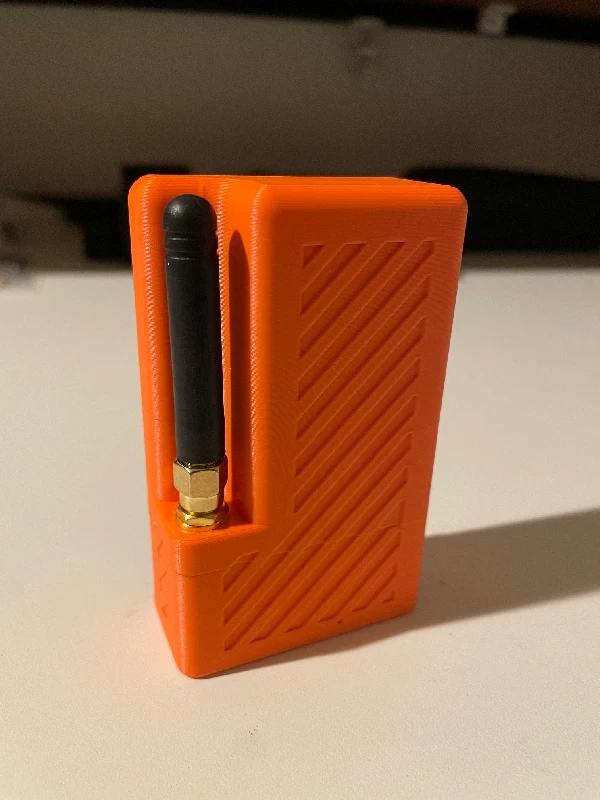

Поскольку мне не удалось найти подходящий корпус для комплекта XIAO nRF52840 & Wio-SX1262, я разработал свой собственный. Дизайн намеренно сохранен простым и избегает ненужных излишеств. Порт USB-C остается доступным, а кнопку сброса можно активировать через небольшое отверстие с помощью скрепки.

спецификация

1 комплект XIAO nRF52840 и Wio-SX1262

1 пигтейл от SMA до IPEX/U.FL, 5 см

1x Антенна максимальным диаметром 12 мм

1x LiPo аккумулятор 103450 емкостью ~2000 мАч

2x Резьбовые вставки M3 × 5 × 4

2 винта с головкой под торцевой ключ M3 × 25

Напечатано из PETG с помощью:

слой 0,2 мм

2 стены

20% заполнение

поддержка, необходимая для отверстий. Слот для аккумулятора можно распечатать без поддержки.

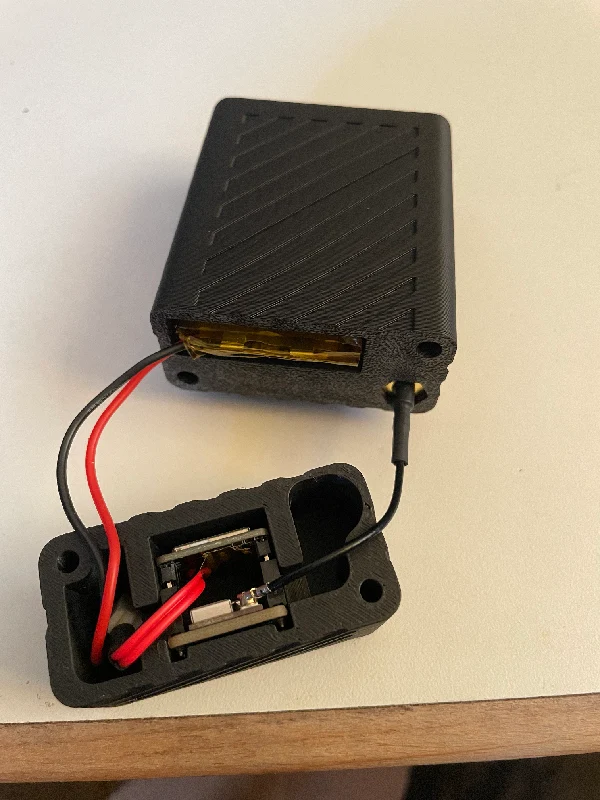

Инструкции по сборке смотрите в прилагаемом руководстве.

немецкий

Если я хочу пройти мимо комплекта XIAO nRF52840 и Wio-SX1262, то он будет готов. Das Design — это просто потрясающее решение и объяснение для нестандартных вещей. Порт USB-C свободен, а функция Reset-Taster может быть отключена с помощью функции Reset-Taster.

Материал

1 комплект XIAO nRF52840 и Wio-SX1262

1x SMA с косичкой IPEX/U.FL 5 см

1x Антенна с максимальным диаметром 12 мм Durchmesser

1x LiPo-Akku 103450 с ~2000 мАч

2x Gewindeeinsatz M3 x 5 x 4

2x Zylinderkopfschraube M3 x 25

Для следующих действий при использовании PETG:

слой 0,2 мм

2 стены

20% заполнение

Поддержите Löcher. Поддержка.

Beigefügt — это монтажное мероприятие.
