Тонкий чехол для комплекта XIAO nRF52840 и Wio-SX1262......
Источник:

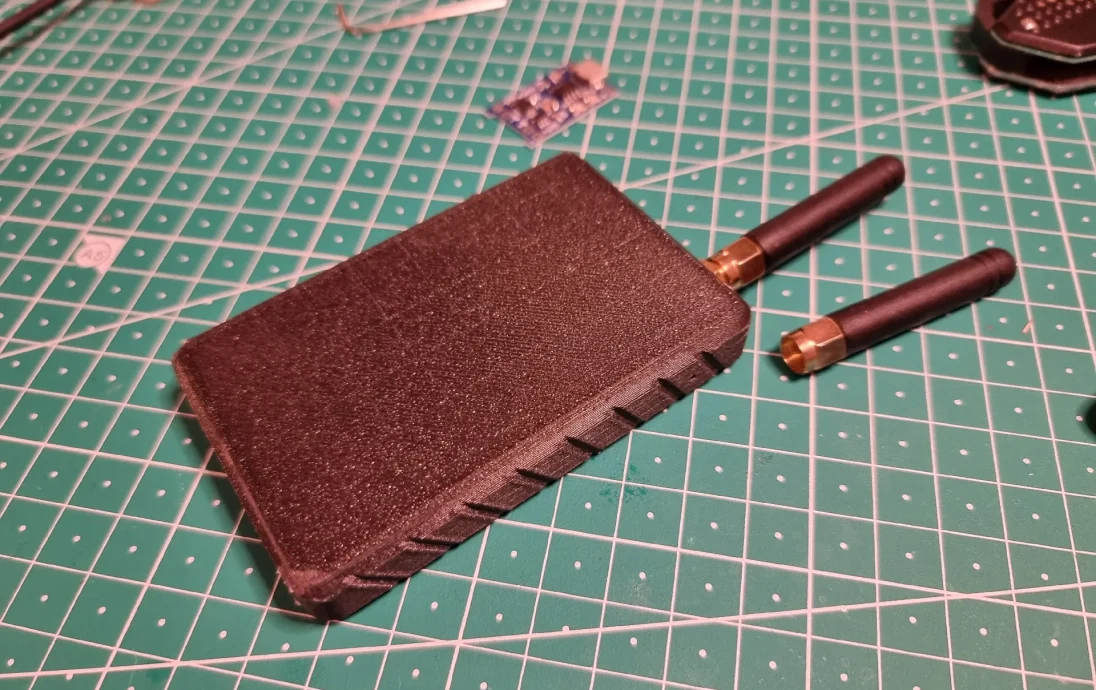

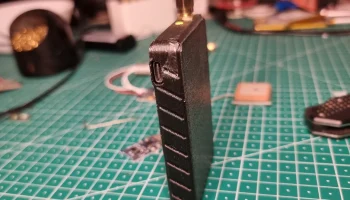

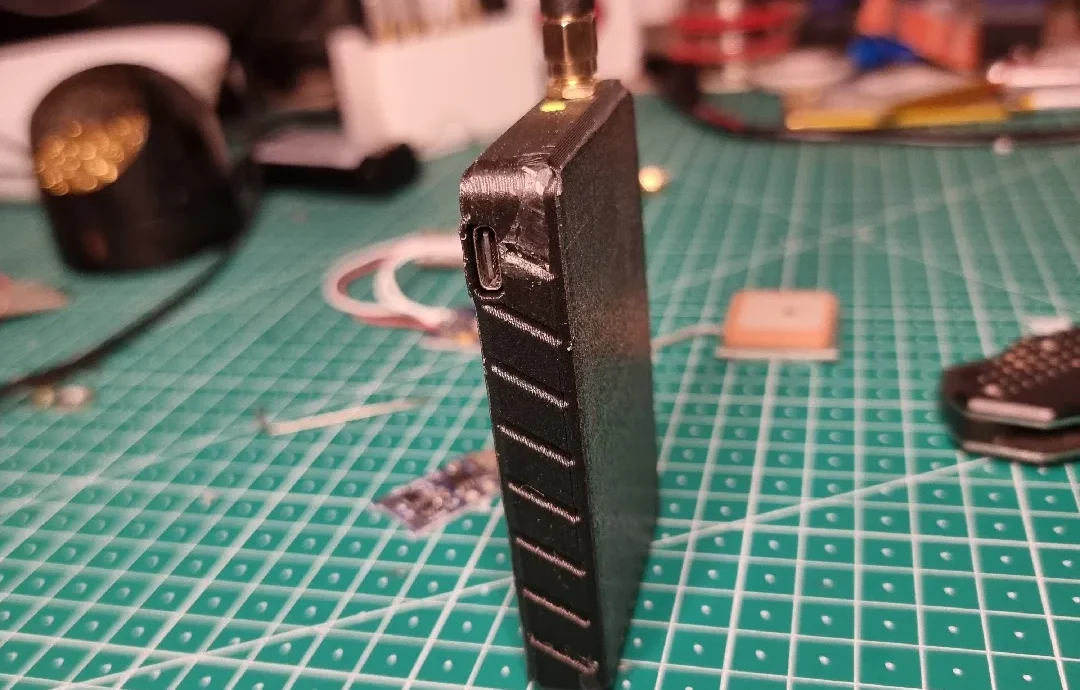

Этот тонкий чехол для комплекта XIAO nRF52840 и Wio-SX1262 (с прямой пайкой) и LiPo размером 50x60x7 мм.

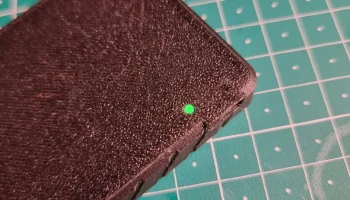

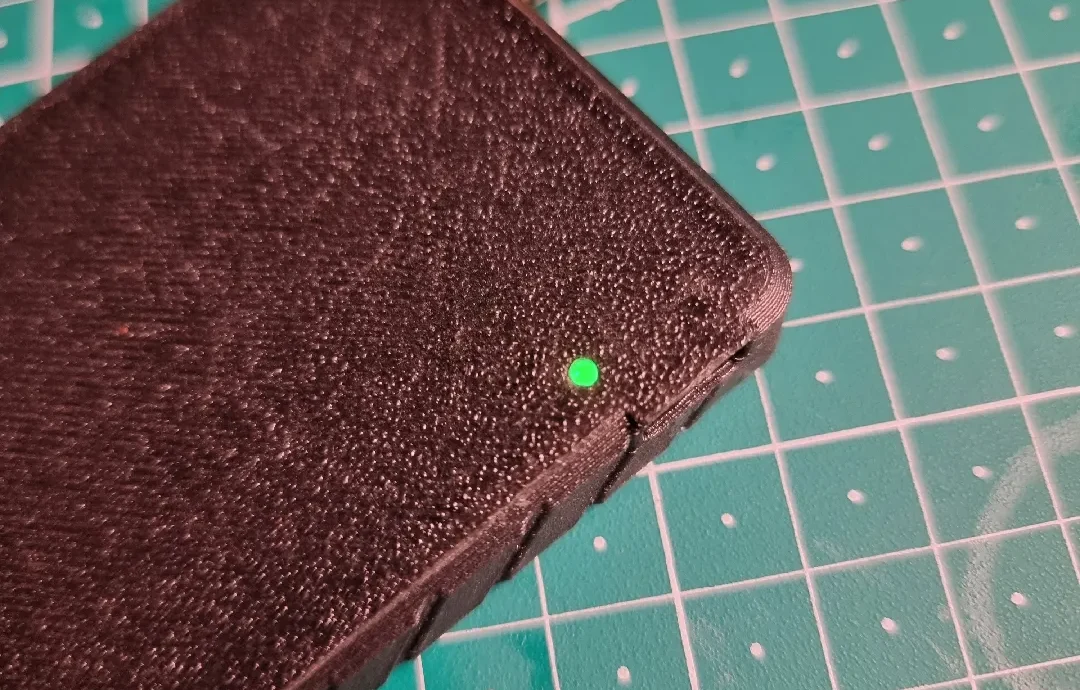

Чтобы улучшить видимость светодиодного индикатора состояния, вставьте короткий кусок прозрачной нити в большее из двух отверстий и обрежьте его заподлицо.
Список запчастей:

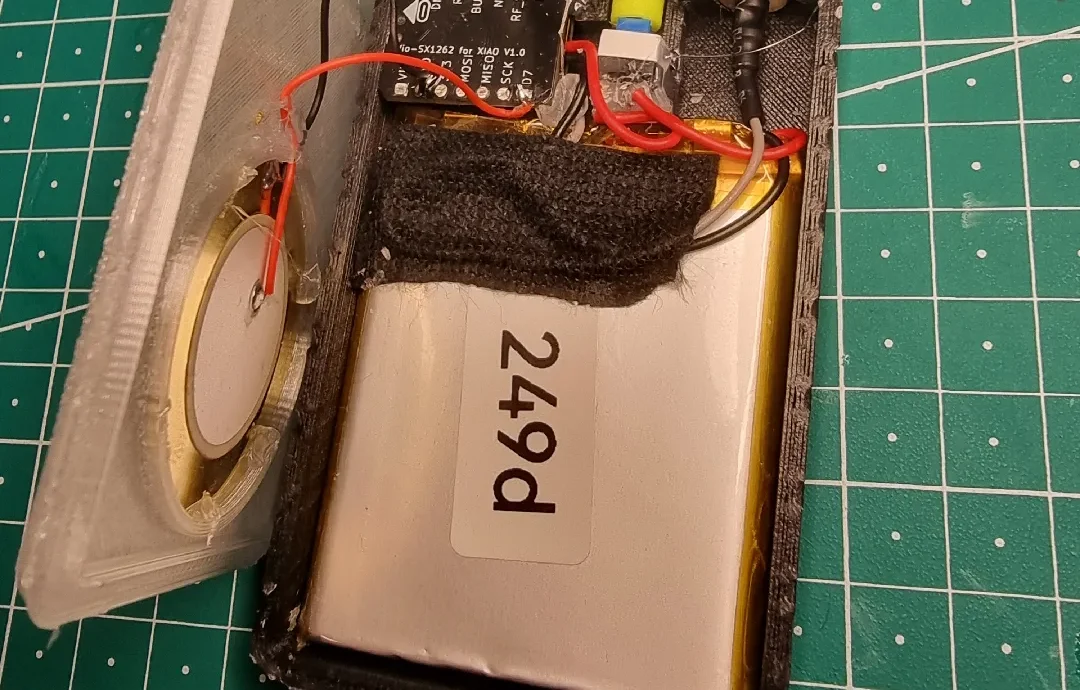

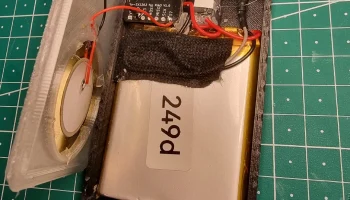

Комплект XIAO nRF52840 и Wio-SX1262 (гнездовые разъемы сняты с платы WIO и припаяны непосредственно к XIAO
Литий-полимерная батарея 50x60x7 мм
SMA-косичка
Кнопка-фиксатор 7 мм (SHOU HAN 7-7 ZS или аналогичный)

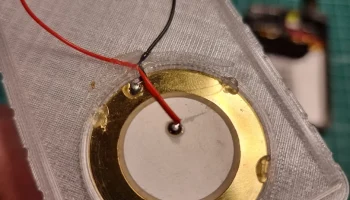

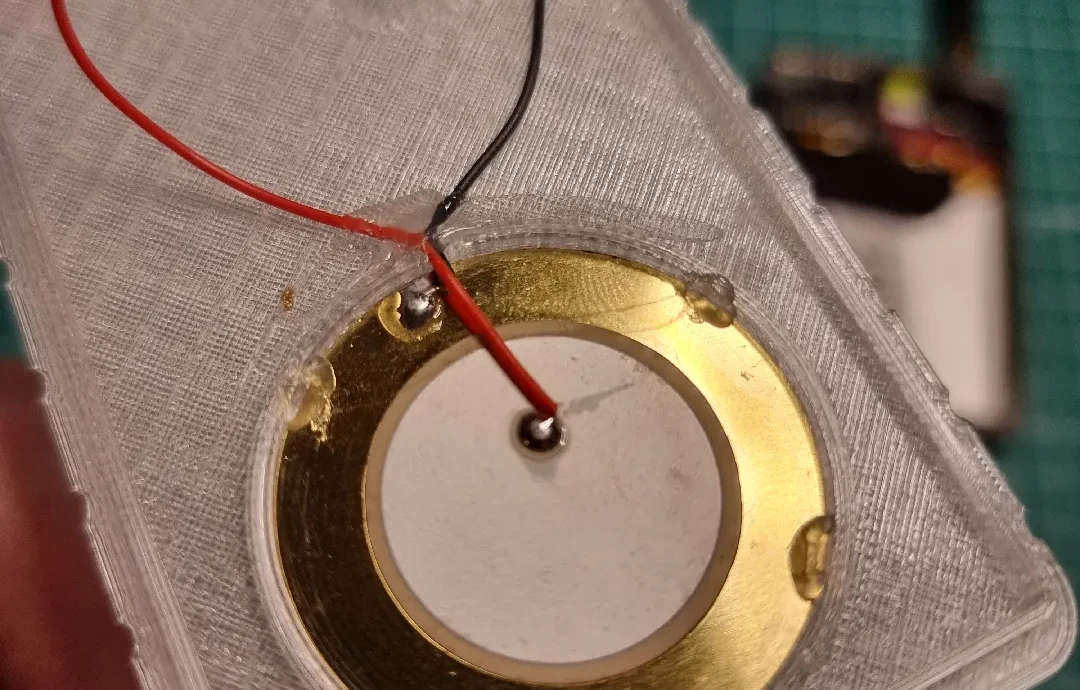

(опционально) 35-мм пьезозуммер
Небольшой кусочек прозрачной нити.
Обратите внимание, что прямое подключение зуммера к XIAO, вероятно, не является хорошей идеей. Рядом с пигтейлом SMA должно быть достаточно места для установки некоторых схем защиты/привода.
