Магнитный диспенсер для чайных пакетиков (параметрический)

Перед печатью прочтите приведенные ниже инструкции по печати.

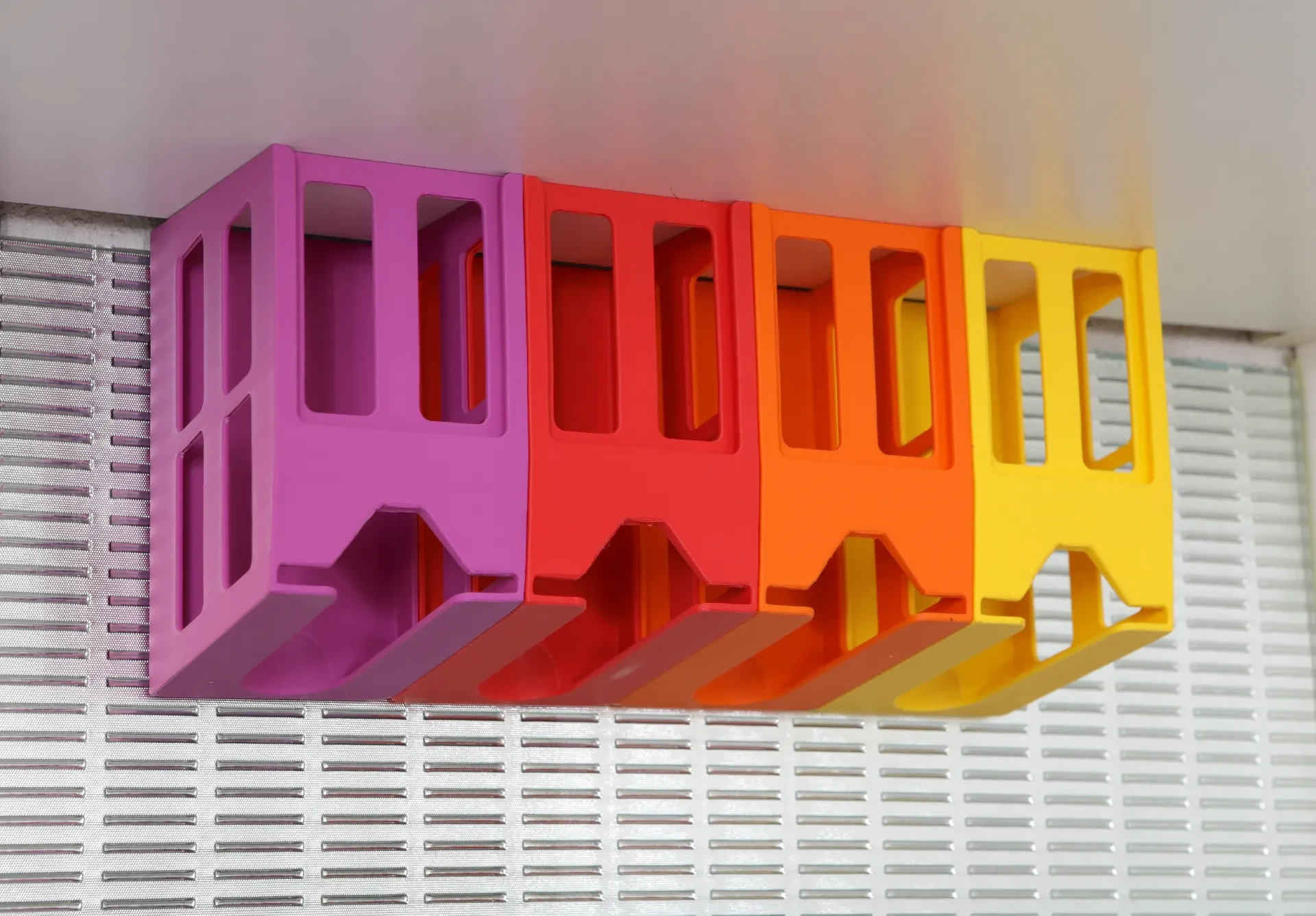

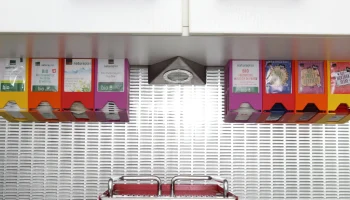

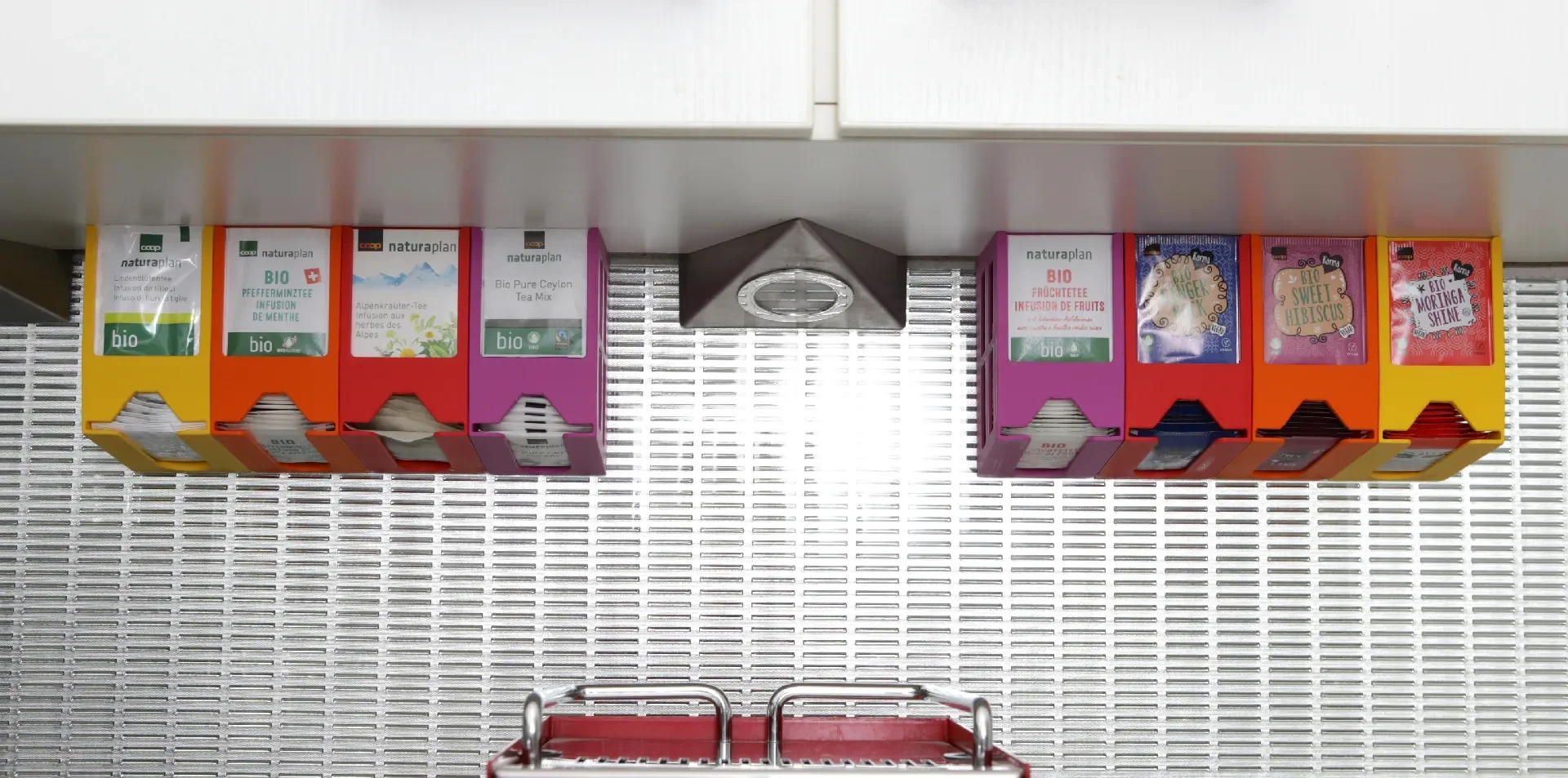

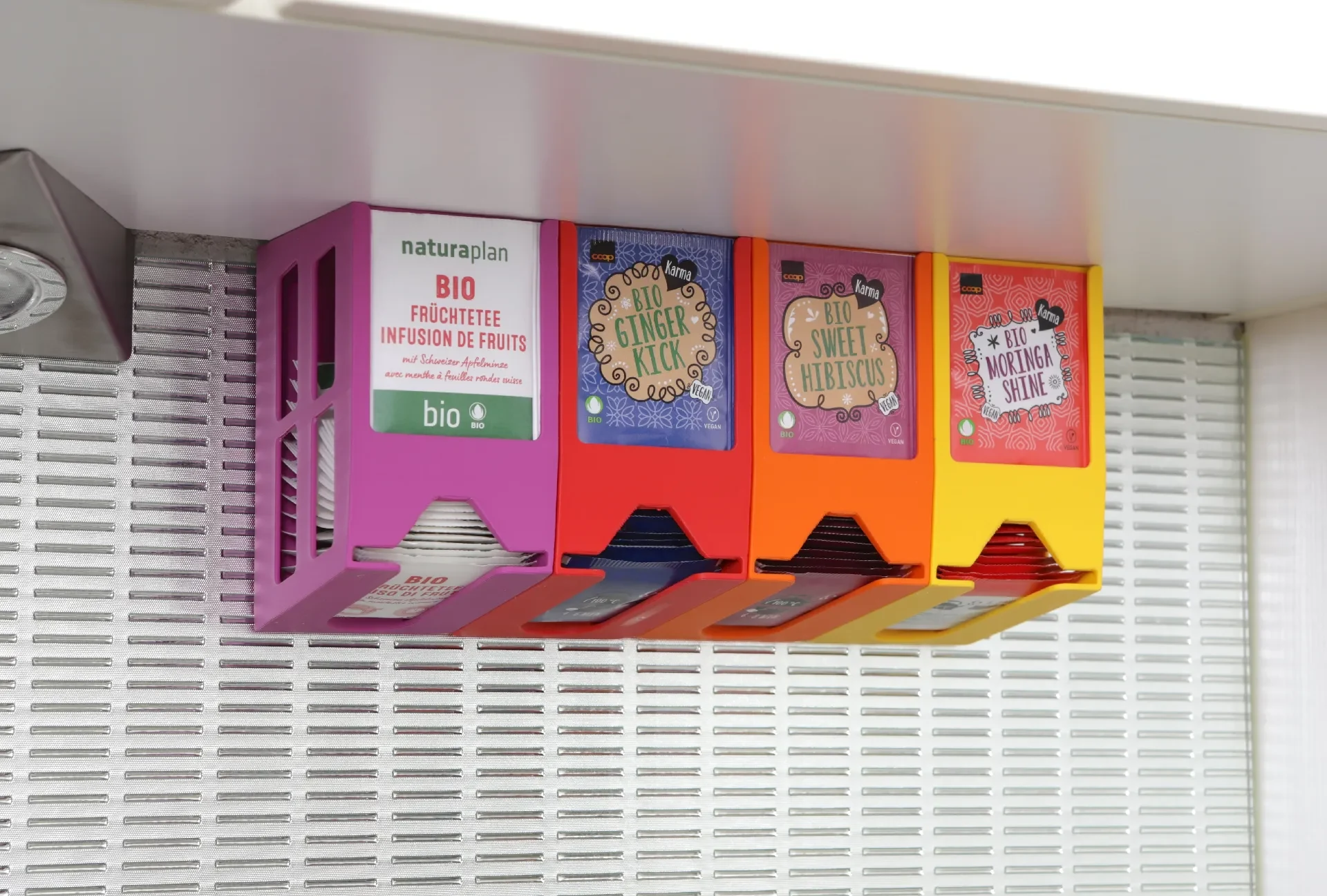

Стильный и персонализируемый магнитный диспенсер для чайных пакетиков.
Он НЕ предназначен для непосредственного размещения на металлических поверхностях, а для использования с прилагаемым настенным креплением, которое само крепится к поверхности с помощью двустороннего скотча.

Предоставленные файлы 3mf и STL предназначены для чайных пакетиков размером до 74 x 64 мм, что, похоже, довольно распространенный размер в моем районе. Если вам нужен другой размер, вы можете легко настроить его в Fusion 360 (см. ниже).

Я использовал магниты размером 10 х 2,8 мм (на каждый дозатор понадобится по четыре). Они кажутся достаточно прочными, но убедитесь, что у вас хорошие (N52). Если вы настроите держатель F360 для использования с чайными пакетиками большего размера или сделаете его выше, на всякий случай рассмотрите возможность использования магнитов большего размера. В любом случае рекомендую сначала сделать пробную печать.
Размер магнитов также можно настроить в F360 (см. ниже).

Поддержите мою работу

Детали и нити сторонних производителей можно найти в 3DJake (международная версия, Великобритания, Германия, Франция).
Я получу небольшую долю от любого заказа, который вы выполните по этим ссылкам (без каких-либо дополнительных затрат для вас ).

Если вы хотите напрямую поддержать мою работу, вы можете купить мне кофе.

Если вы хотите заказать принтер Prusa и заработать несколько Prusameters (я тоже получу их), вы можете использовать мой реферальный код "@Whity" при оформлении заказа или нажать одну из следующих ссылок.
(код работает только для первого заказа каждой модели принтера):
| ЯДРО Один | CORE One Kit | МК4 | Комплект МК4 | МИНИ+ | МИНИ+ Комплект | XL | СЛ1С | SL1S+CW1S |

Также обратите внимание на другие мои модели.

Кастомизация

Следующие переменные можно легко настроить с помощью параметров Fusion 360:

В зависимости от того, что вы меняете, вам, возможно, придется немного поиграть с другими значениями.

Например, если вы увеличите глубину до 90 мм, угол 10° будет слишком сильно обрезать лицевую сторону при высоте по умолчанию 125 мм. В этом случае вы можете либо увеличить «TotalHeight», либо уменьшить «BottomAngle», чтобы исправить это.

Если вы подниметесь «намного» выше или шире, вам, возможно, придется настроить дизайн вручную, чтобы избежать проблем с печатью.

Распечатать инструкции

Поскольку лично мне не нравятся видимые приклеенные магниты, печать приходится приостанавливать, чтобы вставить магниты на правильную высоту слоя (как в файле 3mf).

Поддержка требуется здесь:

ВАЖНО (1): Убедитесь, что вы вставили все магн��ты правильно, чтобы магниты самого дозатора и настенного крепления притягивали друг друга.

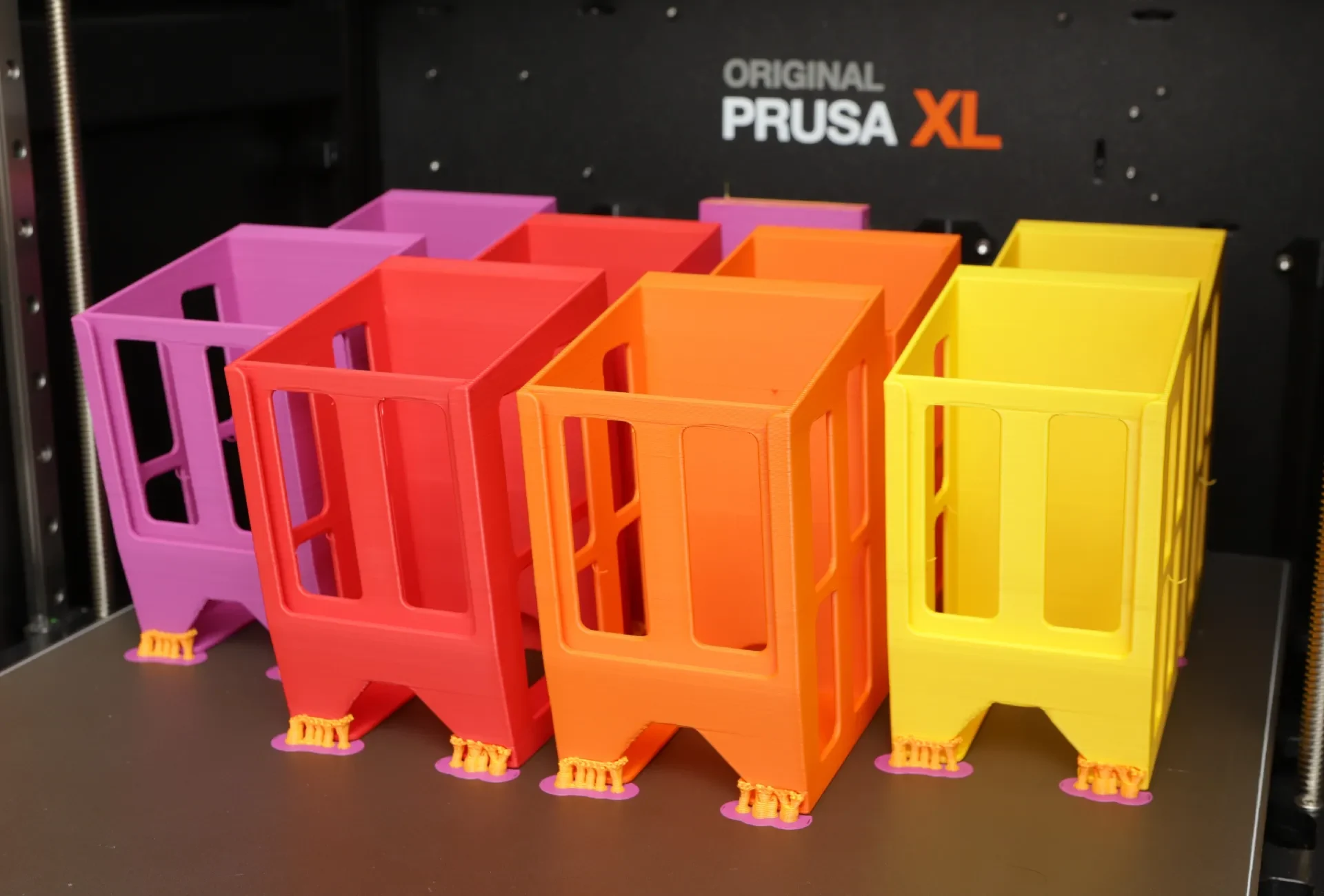

ВАЖНО (2): В зависимости от используемого вами принтера вам, возможно, придется добавить немного суперклея для магнитов дозатора, если ваш экструдер имеет металлические детали, которые могут притягивать магниты. У меня не было проблем с моим MK4S (с латунным соплом!), но я добавил немного клея на мой Prusa XL из-за металлических частей устройства смены инструмента (на всякий случай).

Монтаж

Я настоятельно рекомендую двусторонний скотч Tesa Powerbond Indoor (50 кг/м) или Ultra Strong (100 кг/м). Это довольно дорого, но оно того стоит.

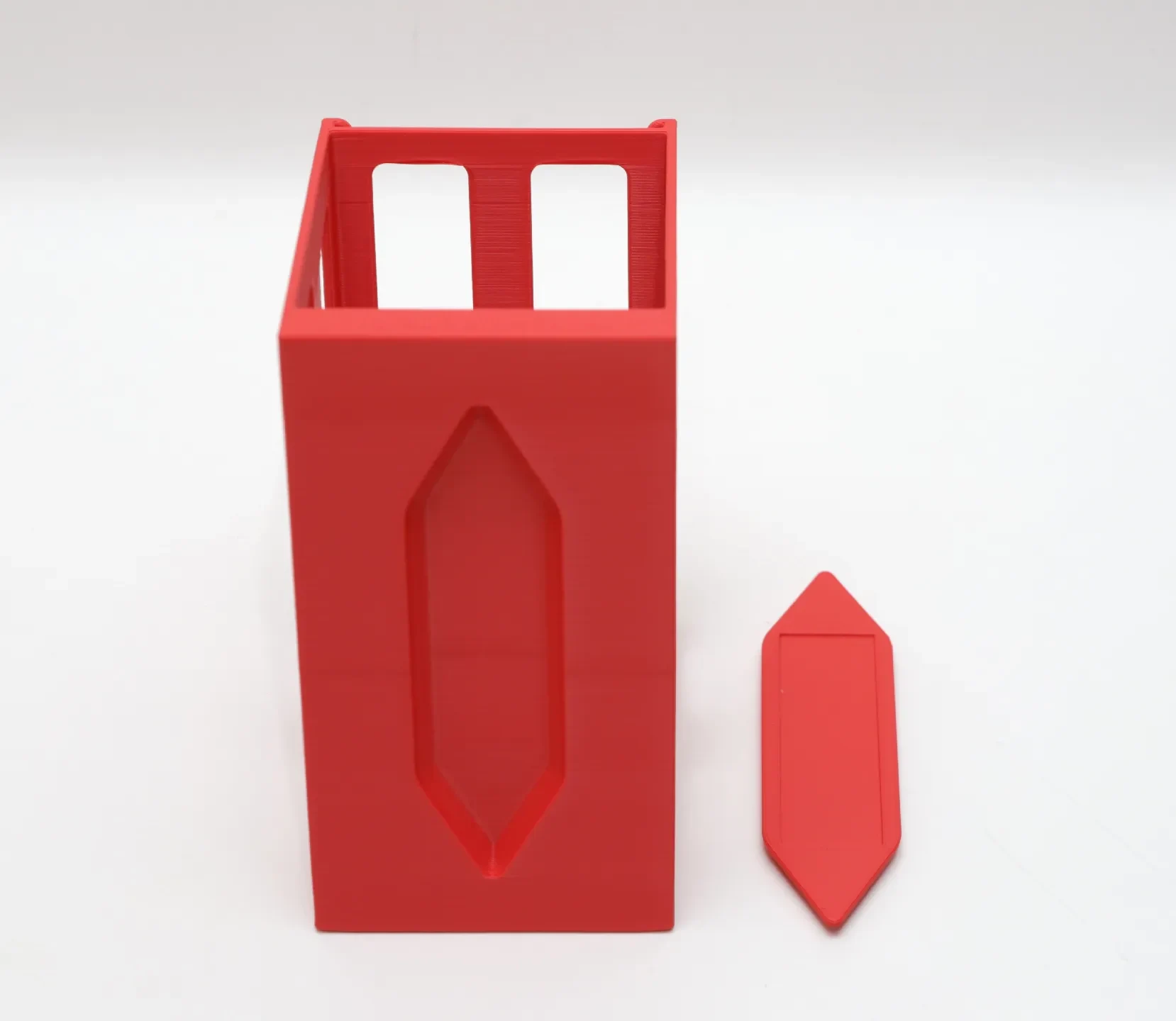

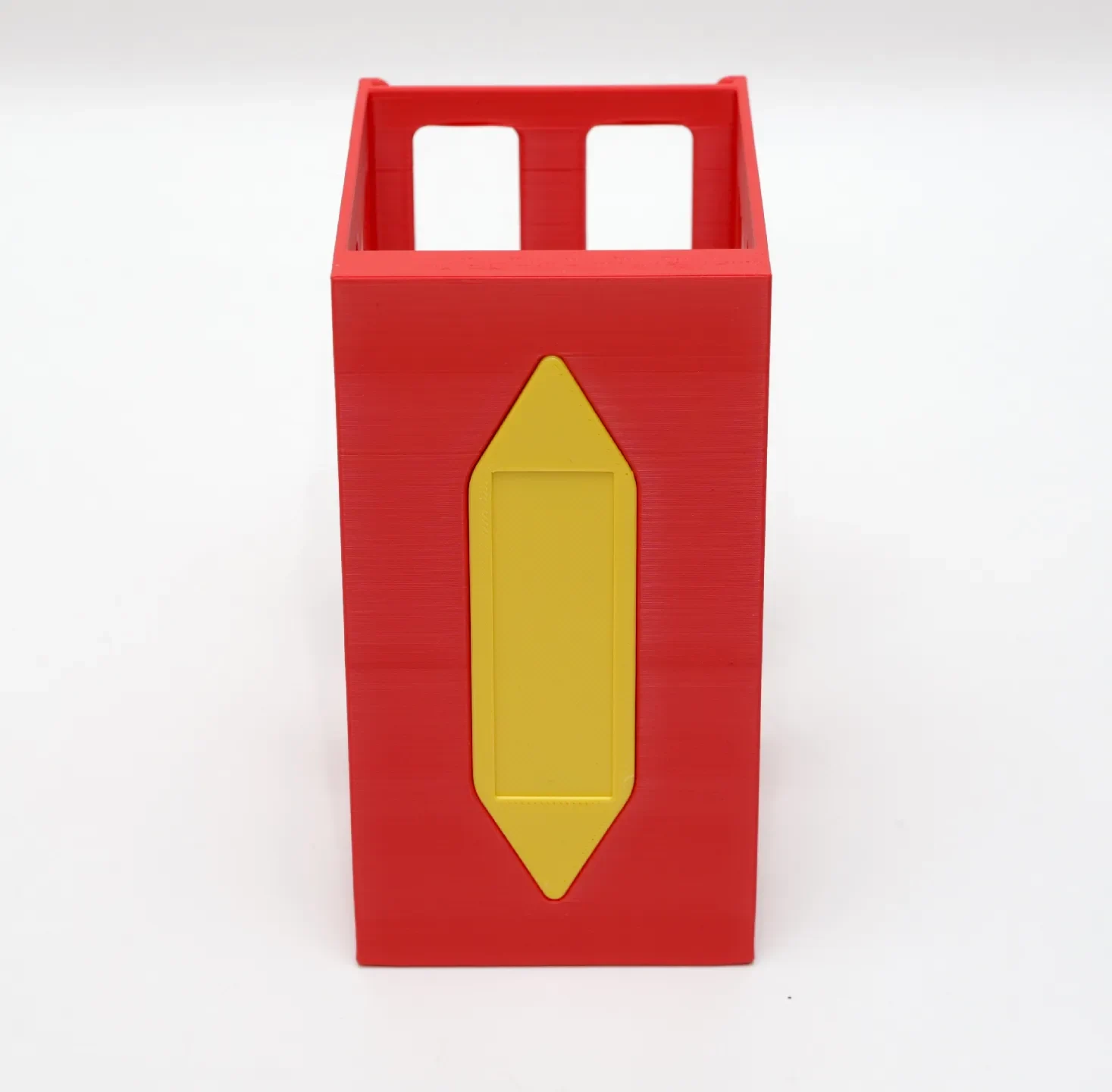

Установите настенное крепление на диспенсер:

Добавляем двусторонний скотч (если используете прочный, то нет необходимости использовать всю длину):

Снимите защитную пленку скотча и прикрепите его к стене:

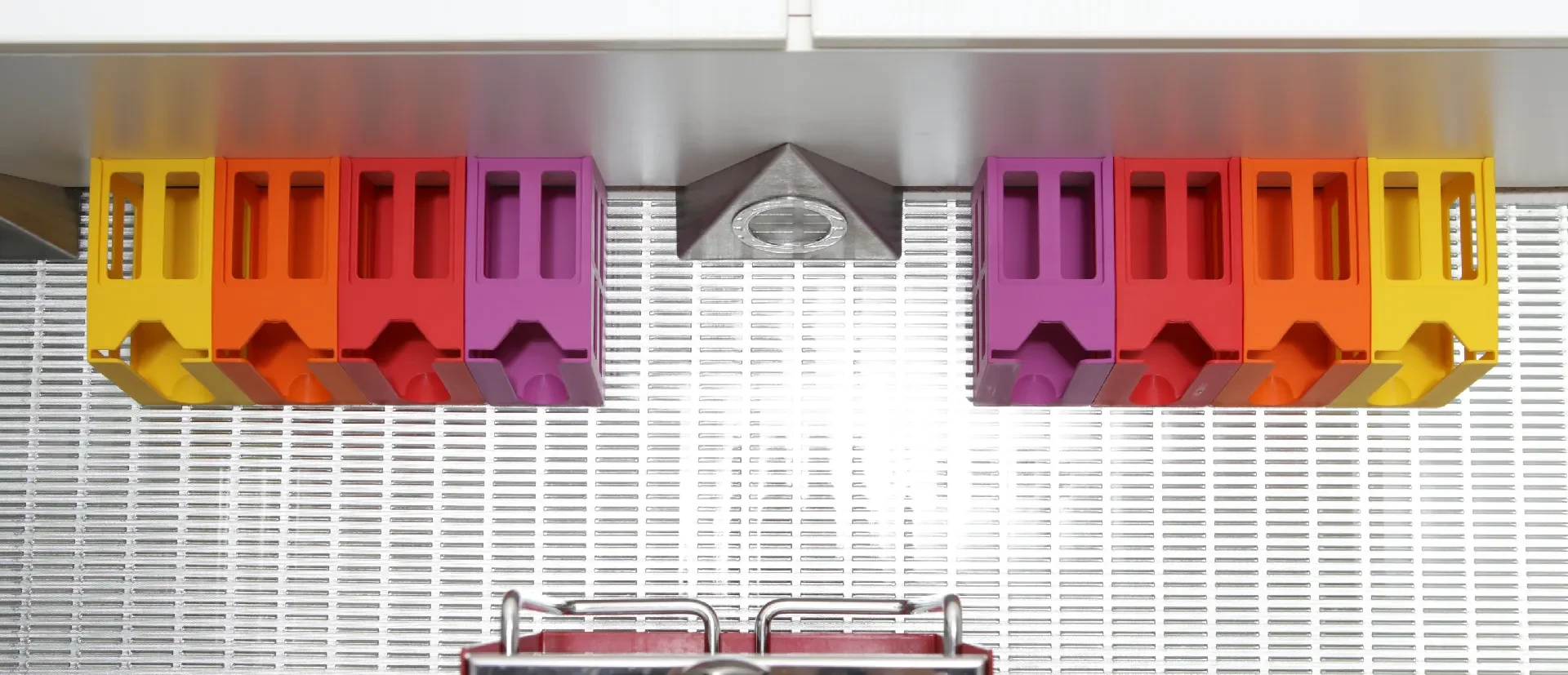

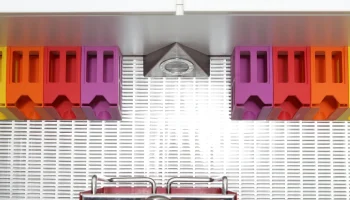

Повторите для дополнительных дозаторов.
Снимите дозаторы и нажмите на настенное крепление, чтобы оно лучше прилипло.
