Настраиваемый магнитный адаптер телефона для бинокля (ди...

Обновления документации
Модель Версия Дата Описание
1.02 03.09.24 К исправленным ошибкам добавлен обходной путь, позволяющий закрыть зазор между основанием правого наглазника и основанием адаптера. Я понял, что из-за этого отверстия пыль может попасть на объектив. Я закрою это автоматически в будущей версии.
1.02 2.09.24 Обнаружена и исправлена ​​проблема с стойкой правого наглазника.
1.01 24 сентября Обновленная модель адаптера (v1.01) позволяет закруглить держатель наглазника и зафиксировать острые края, чтобы защитить наглазник от износа. Спасибо @BikeCyclist за предложение.
1.00 01.09.24 Исходная документация для файлов v1 f3d

Обзор

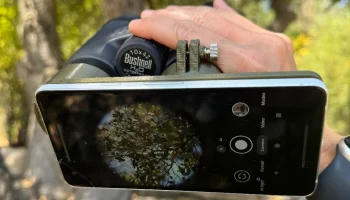

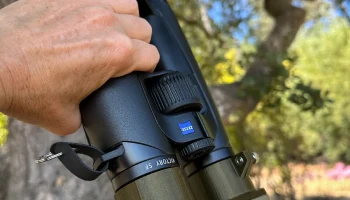

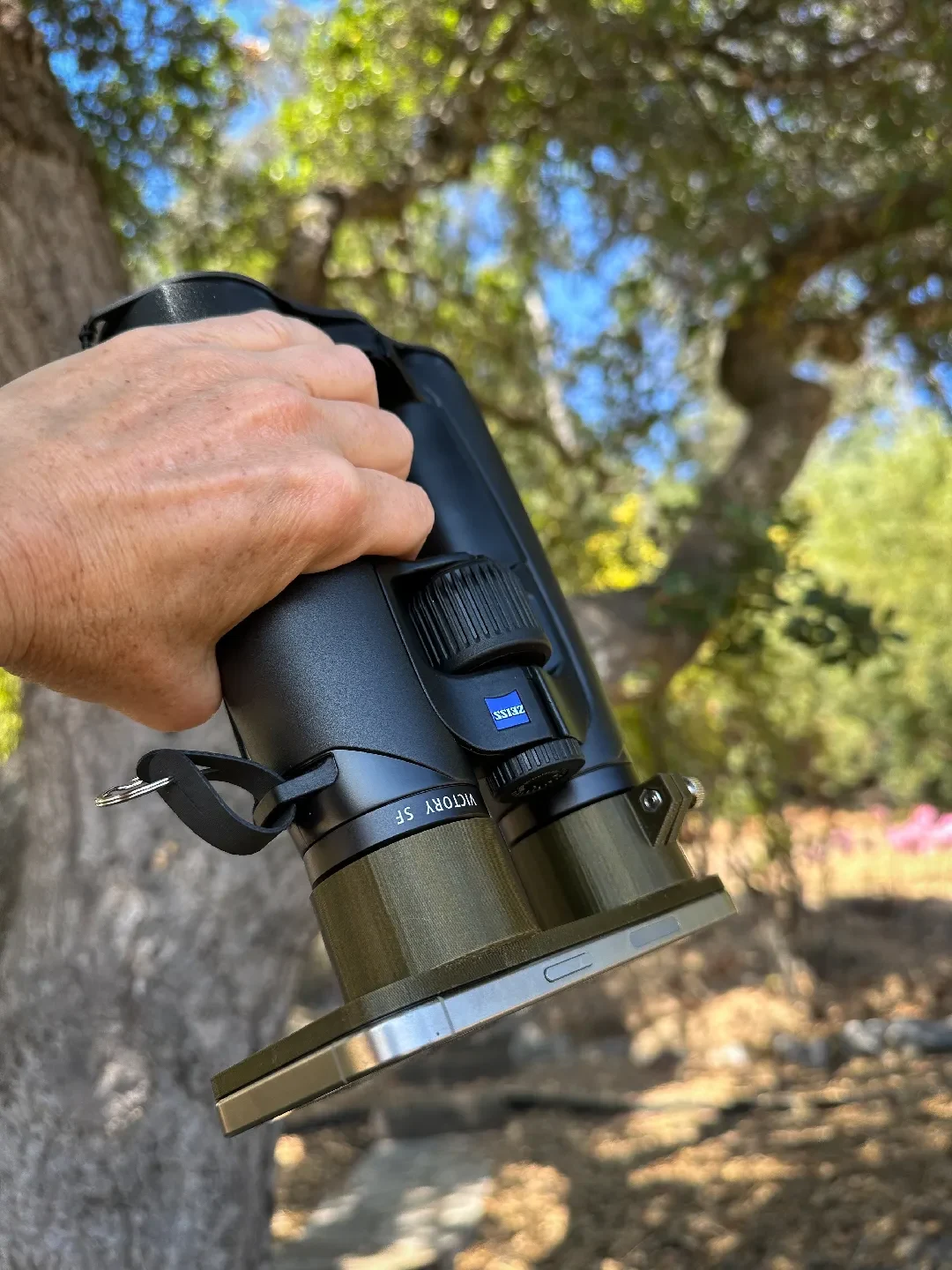

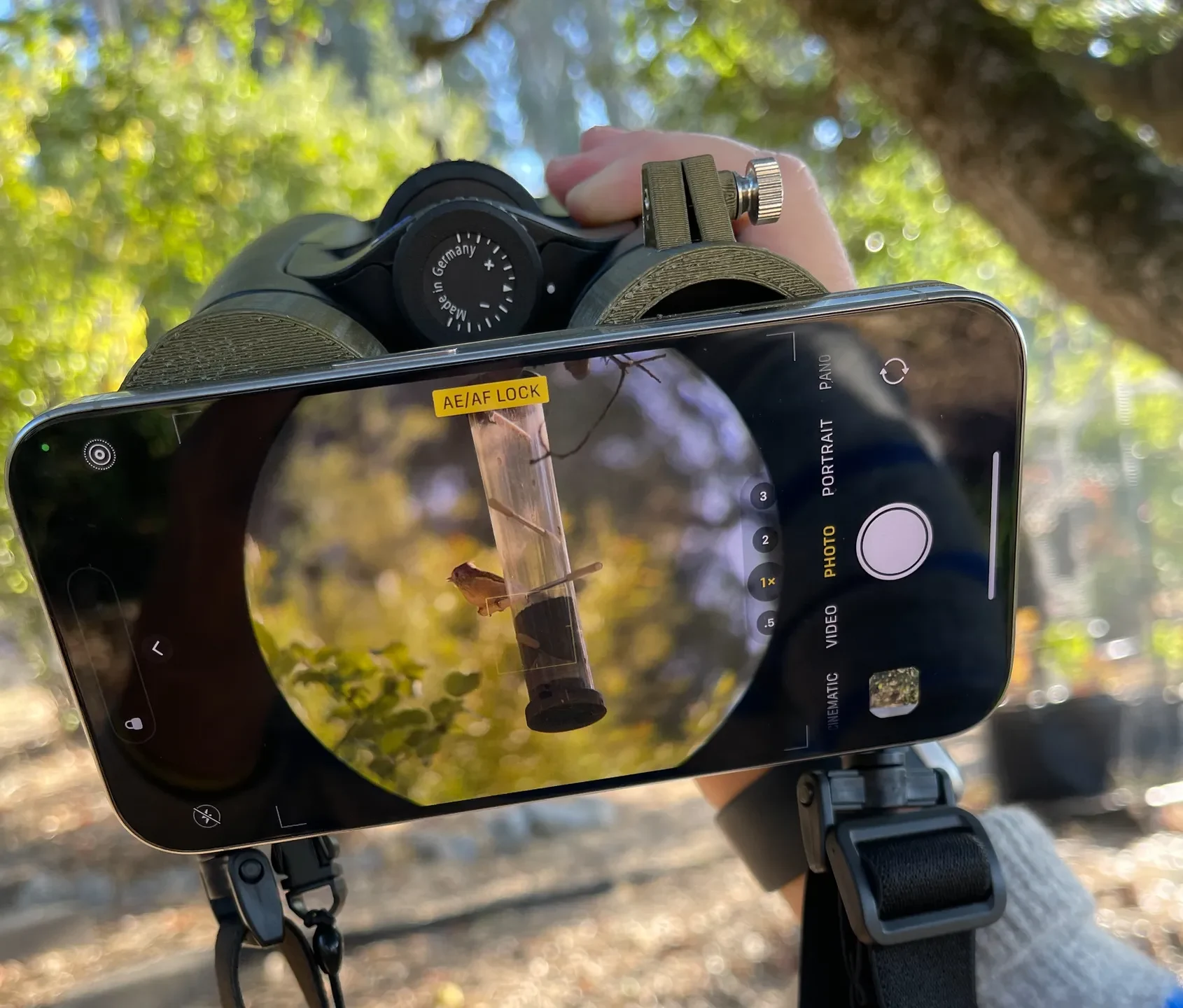

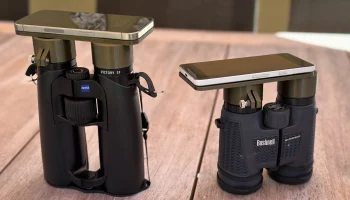

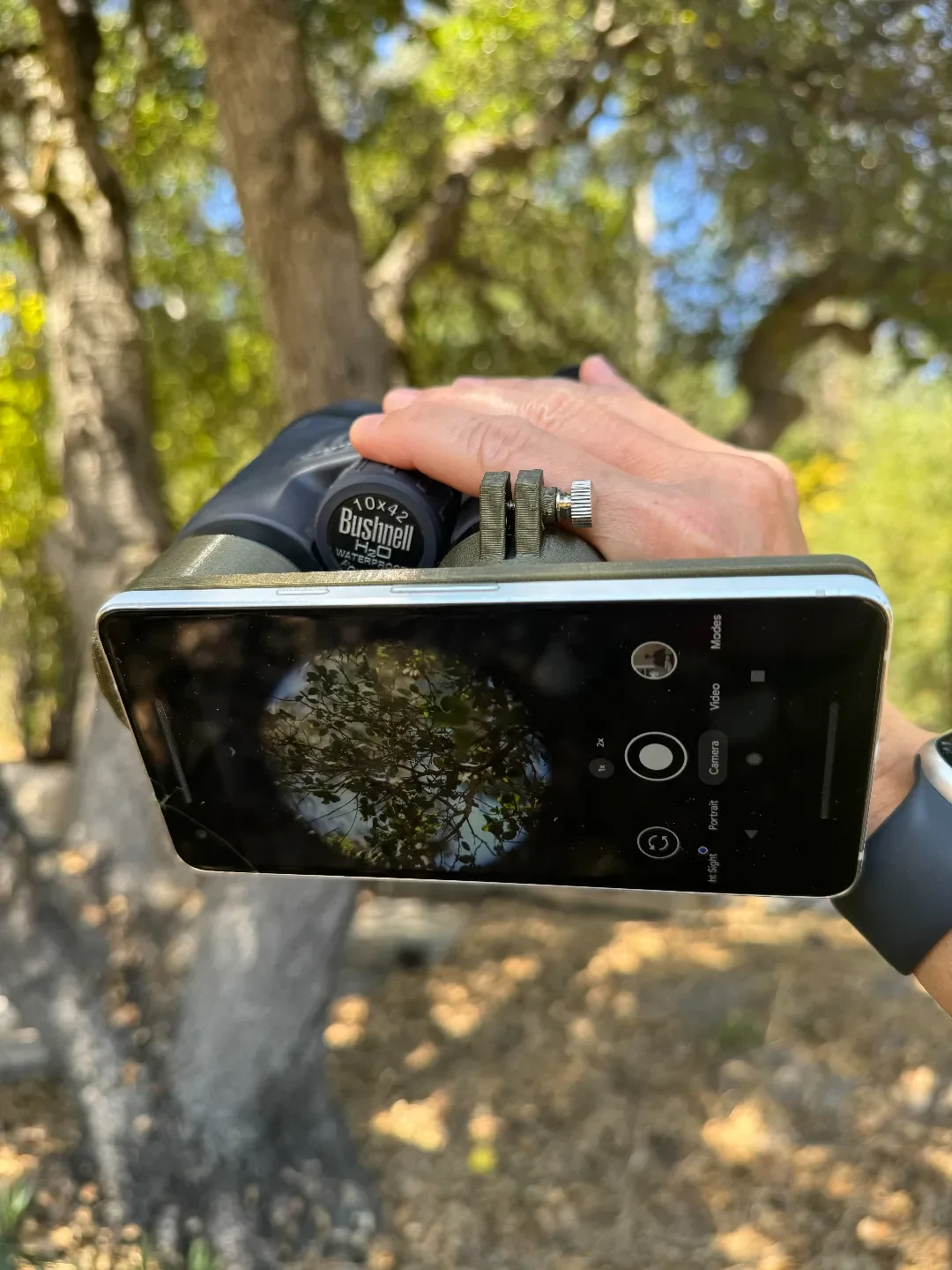

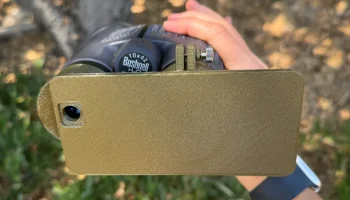

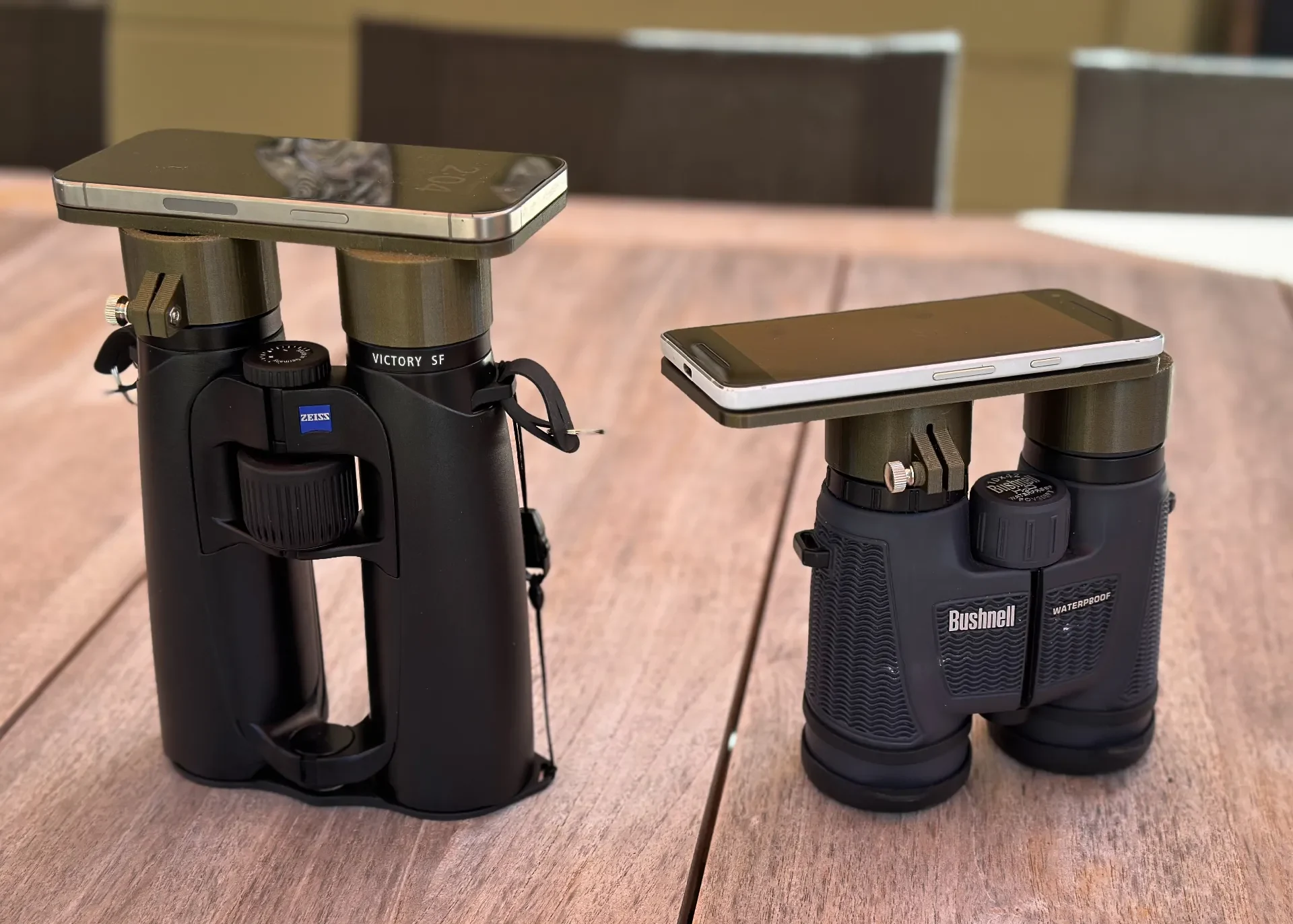

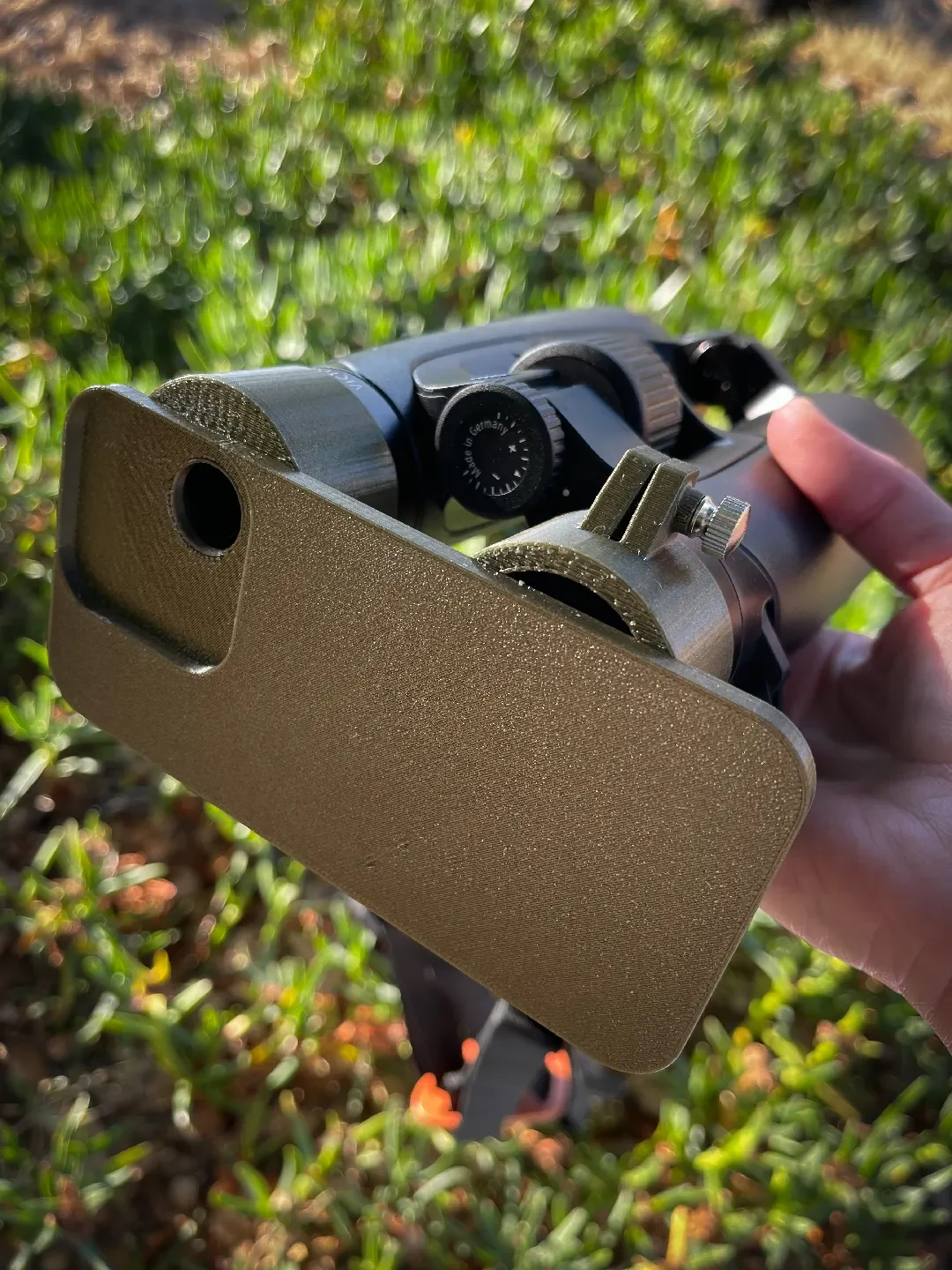

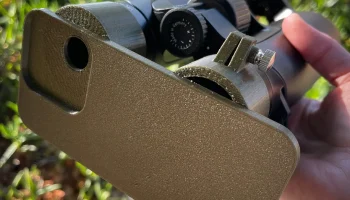

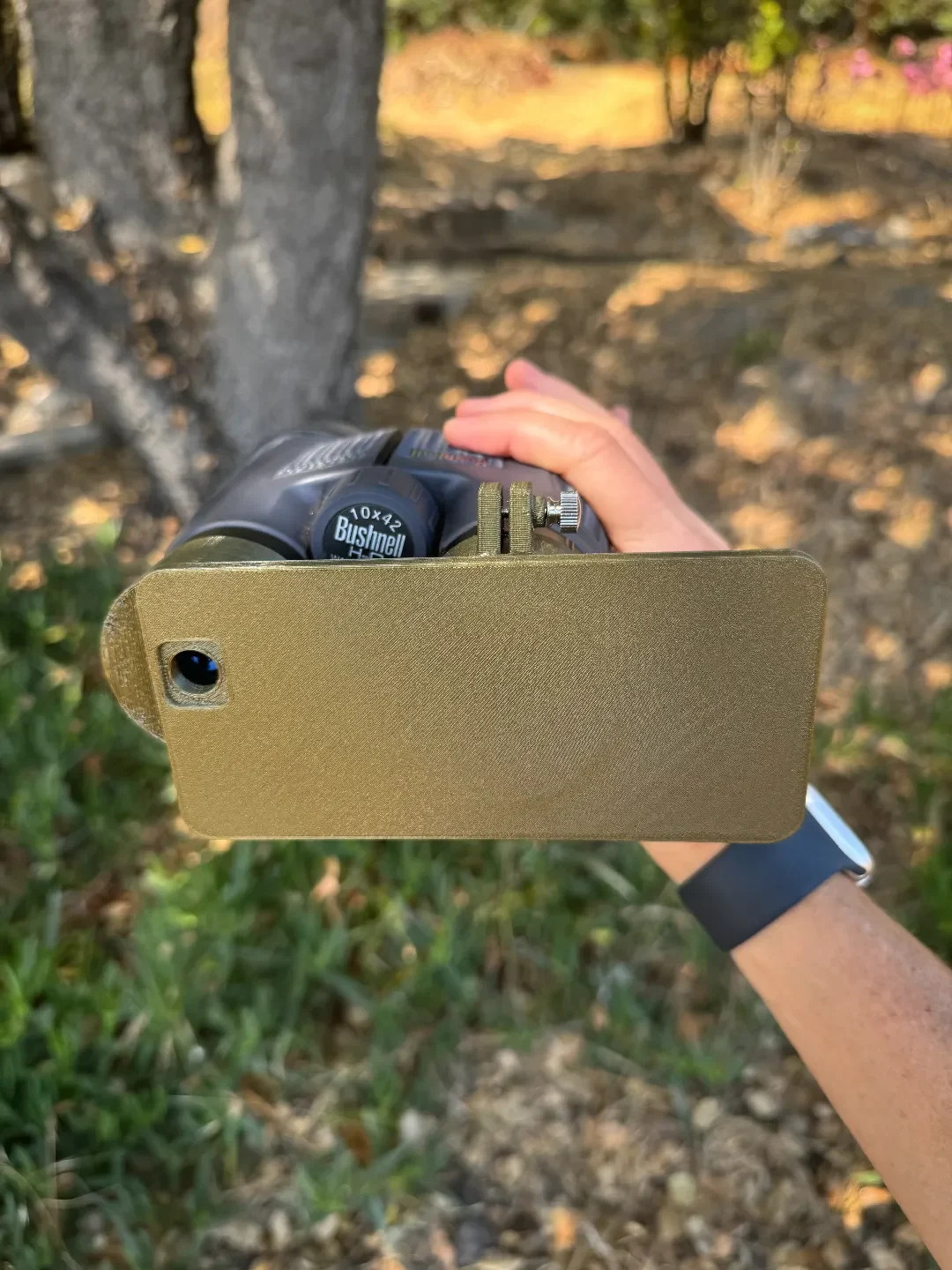

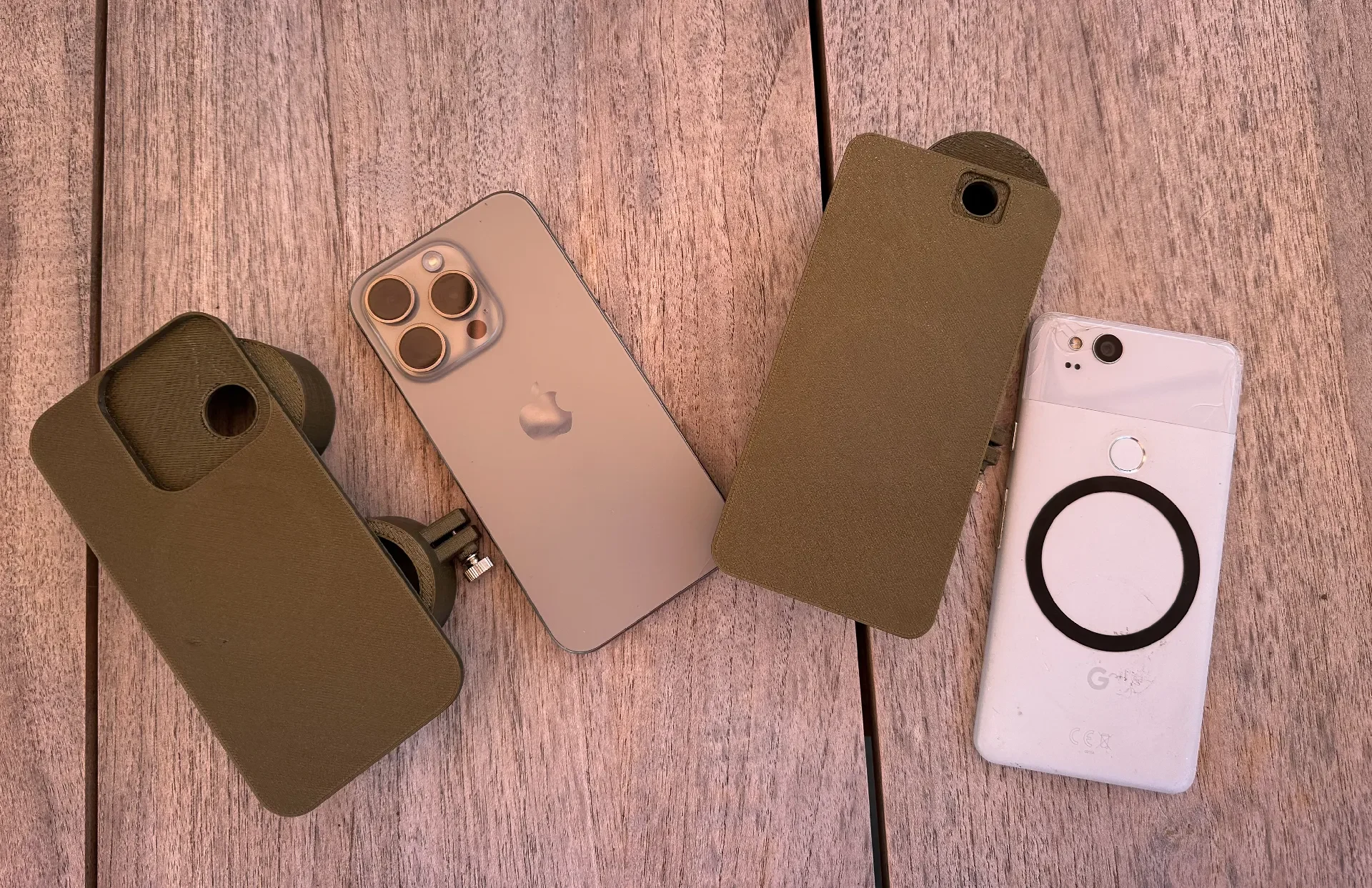

В этом настраиваемом телефонном адаптере для бинокля используется встроенный магнит Magsafe для крепления телефона к биноклю. Это зависит от того, будет ли стальная пластина, совместимая с Magsafe, встроена в телефон (как в случае с iPhone), чехол для телефона или стальная наклейка Magsafe, прикрепленная к телефону, отличному от iPhone, например телефонам Android. Введя размеры телефона и бинокля в параметрический файл Autodesk Fusion, вы можете создать модель, которая точно соответствует вашему телефону и биноклю — опыт 3D-моделирования не требуется.

Благодаря этой конструкции больше не нужно возиться с зажимами, чтобы совместить камеру с бинокулярным объективом, и не нужно угадывать правильное расстояние между камерой и бинокулярным объективом для получения наилучшего изображения — параметры модели автоматически рассчитывают это с учетом правильных входных данных измерений, чтобы предоставить вам дизайн для печати. В этой документации описаны измерения и параметры, которые необходимо редактировать.

Отказ от ответственности: Количество различных телефонов, чехлов и биноклей в мире слишком велико, чтобы я мог предусмотреть все возможные комбинации и конструктивные решения. Если вы обнаружите проблему, оставьте комментарий, и я сделаю все возможное, чтобы помочь вам и/или адаптировать модели. Вы используете данную конструкцию на свой страх и риск — я не несу ответственности за повреждение вашего телефона или бинокля. Телефоны и бинокли, которые я тестировал, были очень надежно прикреплены, но ваш результат может варьироваться в зависимости от точности ваших измерений, конструктивных соображений, которые я упустил, или любой ошибки пользователя при создании модели и ее печати, а также по другим причинам. Будьте осторожны при использовании этого адаптера для безопасности вашего телефона и бинокля.

Пожалуйста, полностью и внимательно прочтите следующую документацию, прежде чем обращаться за помощью. Это моя первая 3D-модель и первый раз, когда я создаю параметрический дизайн, поэтому я приветствую конструктивные отзывы и ремиксы для ее улучшения и дальнейшей настройки в соответствии с вашими потребностями или потребностями других.

Надеюсь, вам понравится этот дизайн!

-Мишель

п.с. Если у вас есть зрительная труба, обратите внимание на мой настраиваемый адаптер для зрительной трубы, созданный на основе той же конструкции.

п.п.с. Для этого дизайна теперь доступна модель пылезащитного чехла. Помогает защитить объектив от пыли, когда телефон не подключен к адаптеру.

Материалы
1 торцевая головка или полукруглая головка M3x16 + шайба или винт с накатанной головкой.
1 гайка М3
1 магнит в стиле Magsafe размером 56 x 46 x 2,5 мм. Версия толщиной 2,5 мм очень безопасна; Я не тестировал чехол с телефоном, но считаю, что запас прочности достаточен для добавления тонкого чехла, совместимого с magsafe или стальной пластины. Вы можете адаптировать модель к другим размерам магнита той же круглой формы с помощью параметров «Магнит».

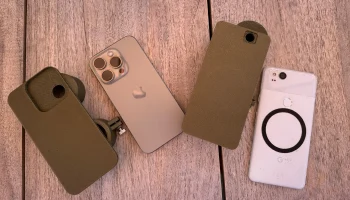

Дополнительно: стальная пластина Magsafe, которую можно прикрепить к задней части телефона или внутри чехла, если это не чехол для iPhone или Magsafe. См. примечание о размерах телефона ниже.

Материал для печати и настройки (проверено на Prusa i3MK3S):
Материал: ПЭТГ
Диаметр сопла: 0,4 мм
Высота слоя: 0,20 мм. Качество.
Заполнение: 15 %
Поддержка только на рабочей пластине
Я рекомендую использовать непрозрачную нить темного цвета. Любое проникновение света через материал может привести к тому, что телефон выберет не ту камеру (например, макрообъектив). Часто эту проблему можно обойти, но
