Настраиваемый магнитный адаптер для телефона для зритель...

Обновления документации
Версия Дата Описание
1.00 04.09.24 Исходная документация для файлов v1.00 f3d

Обзор

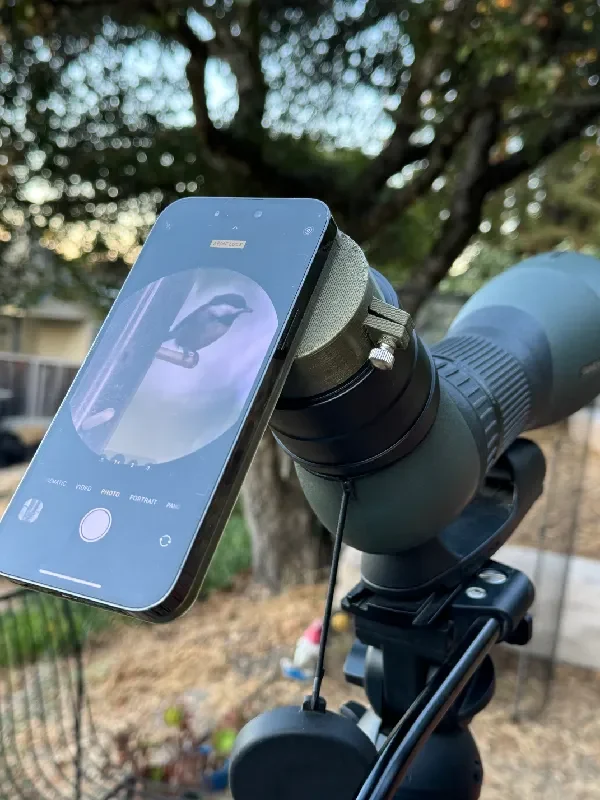

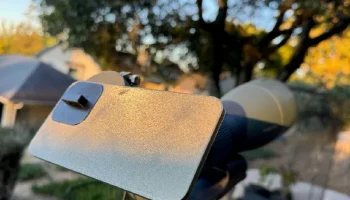

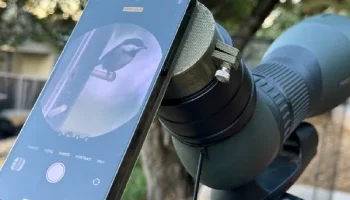

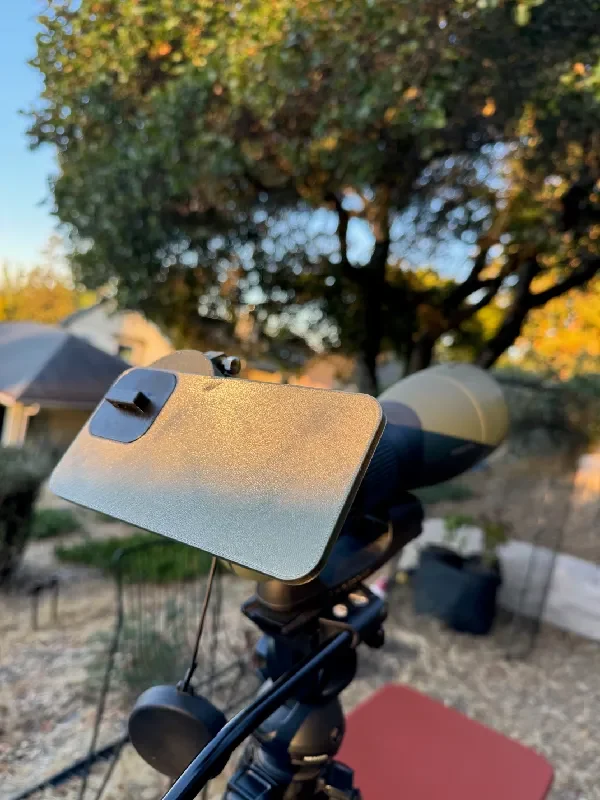

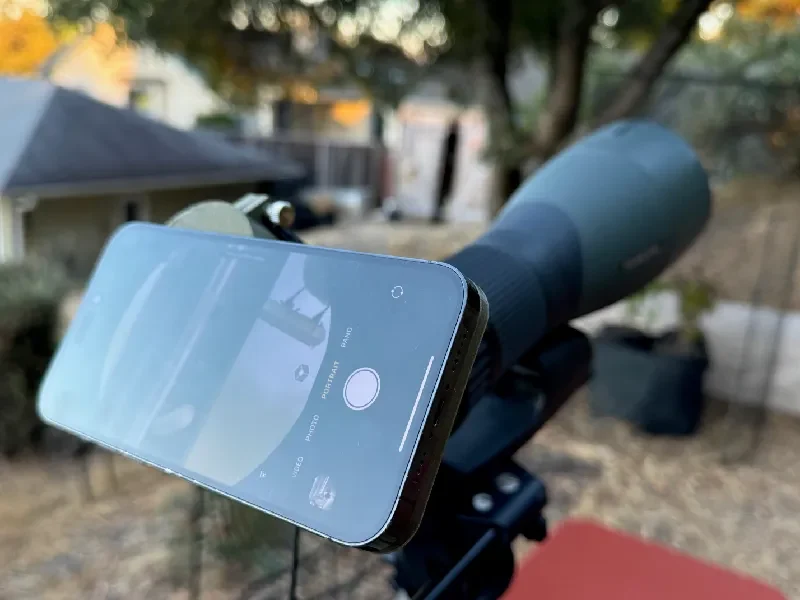

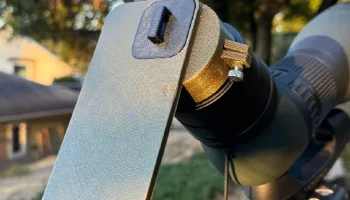

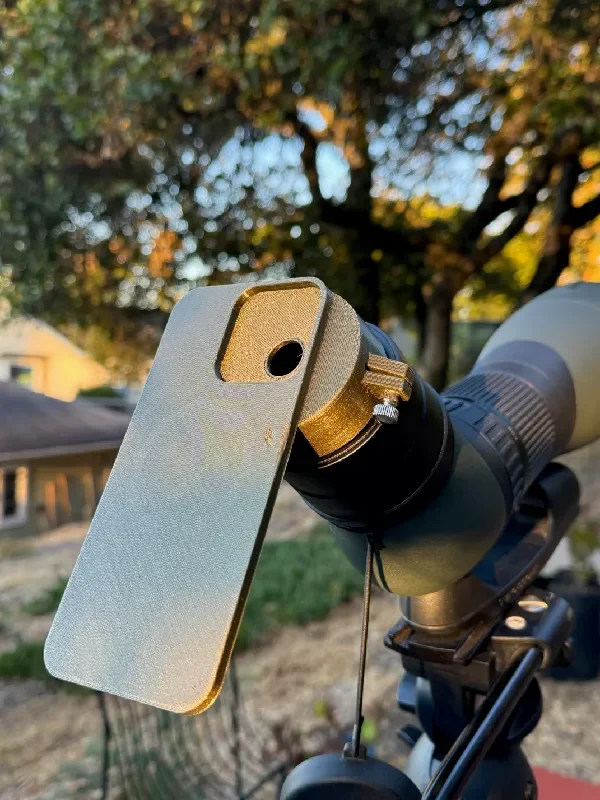

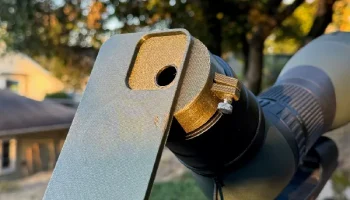

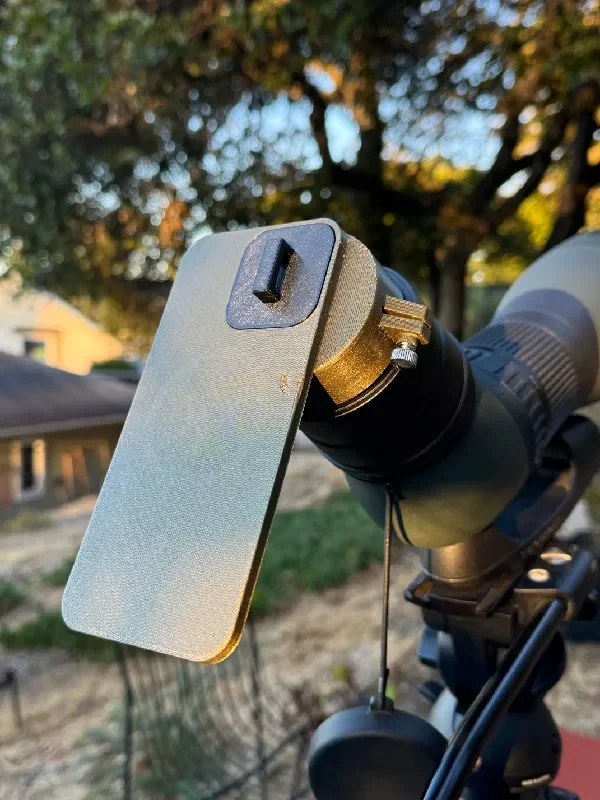

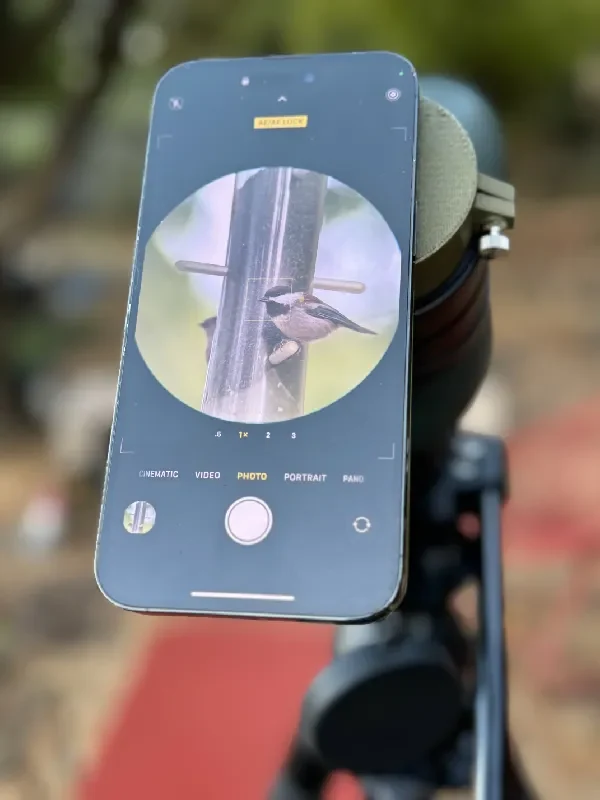

В этом настраиваемом адаптере для телефона для зрительной трубы используется встроенный магнит Magsafe для крепления телефона к зрительной трубе. Это зависит от того, будет ли совместимая с Magsafe стальная пластина встроена в телефон (как в случае с iPhone), чехол для телефона или наклейка Стальное место Magsafe, прикрепленное к телефону, отличному от iPhone, например к телефонам Android. Введя размеры телефона и прицела в параметрический файл Autodesk Fusion, вы можете создать модель, которая точно соответствует вашему телефону и прицелу — опыт 3D-моделирования не требуется.

Благодаря этой конструкции больше не нужно возиться с зажимами, чтобы совместить камеру с объективом прицела, и не нужно угадывать правильное расстояние между камерой и объективом прицела для получения наилучшего изображения — параметры модели автоматически рассчитывают это с учетом правильных входных данных измерений, чтобы предоставить вам дизайн для печати. В этой документации описаны измерения и параметры, которые необходимо редактировать.

Отказ от ответственности: Количество различных телефонов, чехлов и зрительных труб в мире слишком велико, чтобы я мог предусмотреть все возможные комбинации и конструктивные решения. Если вы обнаружите проблему, оставьте комментарий, и я сделаю все возможное, чтобы помочь вам и/или адаптировать модели. Вы используете эту конструкцию на свой страх и риск — я не несу ответственности за любой ущерб вашему телефону или прицелам. Телефоны и зрительные трубы, которые я тестировал, были очень надежно прикреплены, но ваш пробег может варьироваться в зависимости от точности ваших измерений, конструктивных соображений, которые я упустил, или любой ошибки пользователя при создании модели и ее печати, а также по другим причинам. Будьте осторожны при использовании этого адаптера для безопасности вашего телефона и зрительной трубы.

Пожалуйста, полностью и внимательно прочтите следующую документацию, прежде чем обращаться за помощью. Это моя первая 3D-модель и первый раз, когда я создаю параметрический дизайн, поэтому я приветствую конструктивные отзывы и ремиксы для ее улучшения и дальнейшей настройки в соответствии с вашими потребностями или потребностями других.

Надеюсь, вам понравится этот дизайн!

-Мишель

п.с. Если у вас есть бинокль, обратите внимание на мой настраиваемый адаптер для бинокля, созданный на основе той же конструкции.

п.п.с. Для этого дизайна теперь доступна модель пылезащитного чехла. Помогает защитить объектив от пыли, когда телефон не подключен к адаптеру.

Материалы
1 торцевая головка или полукруглая головка M3x16 + шайба или винт с накатанной головкой.
1 гайка М3
1 магнит в стиле Magsafe размером 56 x 46 x 2,5 мм. Версия толщиной 2,5 мм очень безопасна; Я не тестировал чехол с телефоном, но считаю, что запас прочности достаточен для добавления тонкого чехла, совместимого с magsafe или стальной пластины. Вы можете адаптировать модель к другим размерам магнита той же круглой формы с помощью параметров «Магнит».
Дополнительно: стальная пластина Magsafe, которую можно прикрепить к задней части телефона или внутри чехла, если это не чехол для iPhone или Magsafe. См. примечание о размерах телефона ниже.

Материал для печати и настройки (проверено на Prusa i3MK3S):
Материал: ПЭТГ
Диаметр сопла: 0,4 мм
Высота слоя: 0,20 мм. Качество.
Заполнение: 15 %
Поддержка только на рабочей пластине
Я рекомендую использовать непрозрачную нить темного цвета. Любое проникновение света через материал может привести к тому, что ваш телефон выберет не ту камеру (например, макрообъектив). Часто эту проблему можно обойти, но вы не хотите, чтобы он переключал камеры на вас в неподходящее время.
ВАЖНО! В слайсере вставьте паузу в отпечаток слоя непосредственно перед слоем, окружающим магнит. Когда печать приостановится, поместите магнит стальной пластиной вверх; магнитной стороной вниз. Если вы используете Octoprint с Prusa, см. примечание Octoprint ниже.
Прежде чем снимать отпечаток, дайте рабочей пластине остыть, чтобы избежать деформации адаптера.
Печатайте, держа держатели наглазников вверх и t.
