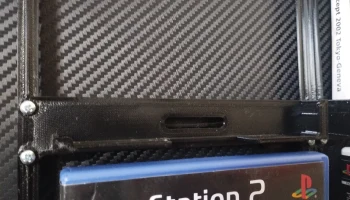

Модульное крепление для чехла PlayStation (CD/DVD/Bluray...

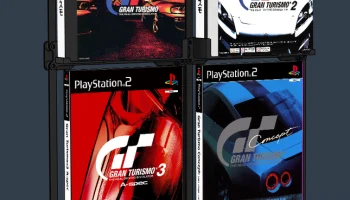

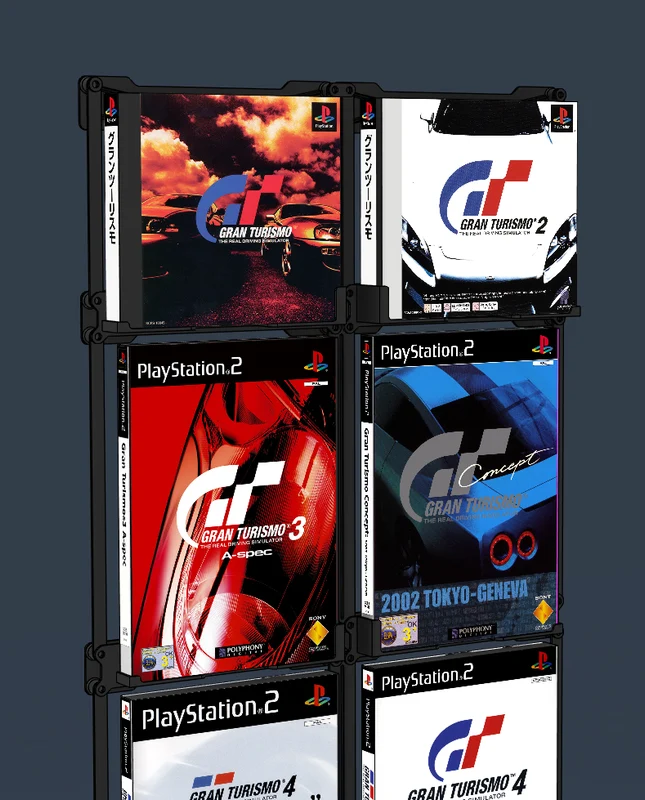

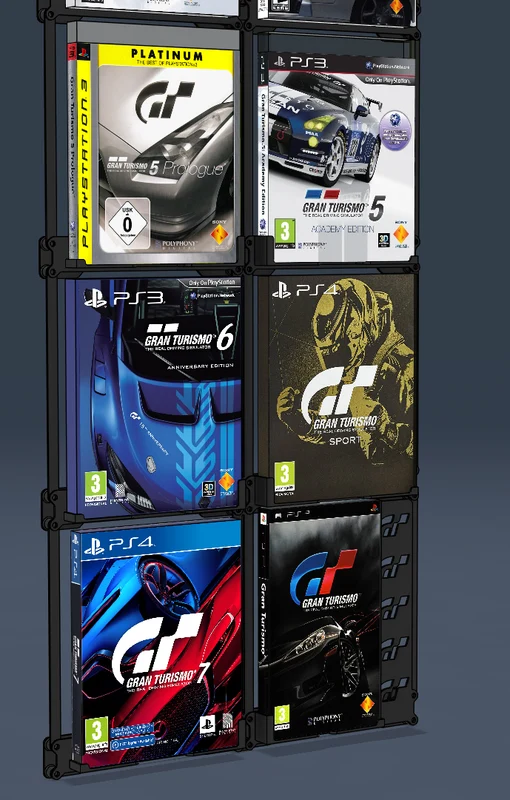

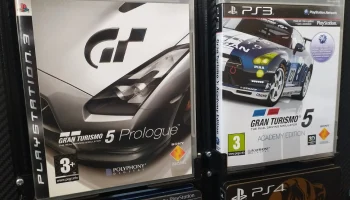

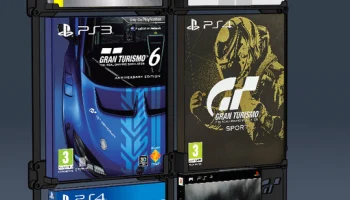

Я хотел хранить всю свою коллекцию Gran Turismo в элегантном механическом креплении, поэтому решил спроектировать свое собственное. Я сделал его максимально модульным и попытался распечатать все детали без какой-либо поддержки, но мне пришлось пойти на компромисс с реальными держателями корпуса. Единственное реальное ограничение заключается в том, что его необходимо использовать в двух колоннах, поэтому чехлы можно вставлять с каждой стороны, сохраняя при этом хороший вид крепления.

Дизайн напечатан с учетом PETG, а мое собственное крепление было полностью напечатано из PETG.
Я рекомендую использовать опоры на держателях кейса, но можно попытать удачу и без опор.

Каждый ряд состоит из:

2 основания (которые поддерживают двусторонние ленты шириной 20 мм)

Боковой разъем

Средний разъем

Держатели кейсов для каждого конкретного варианта кейса, в левостороннем и правостороннем исполнении.

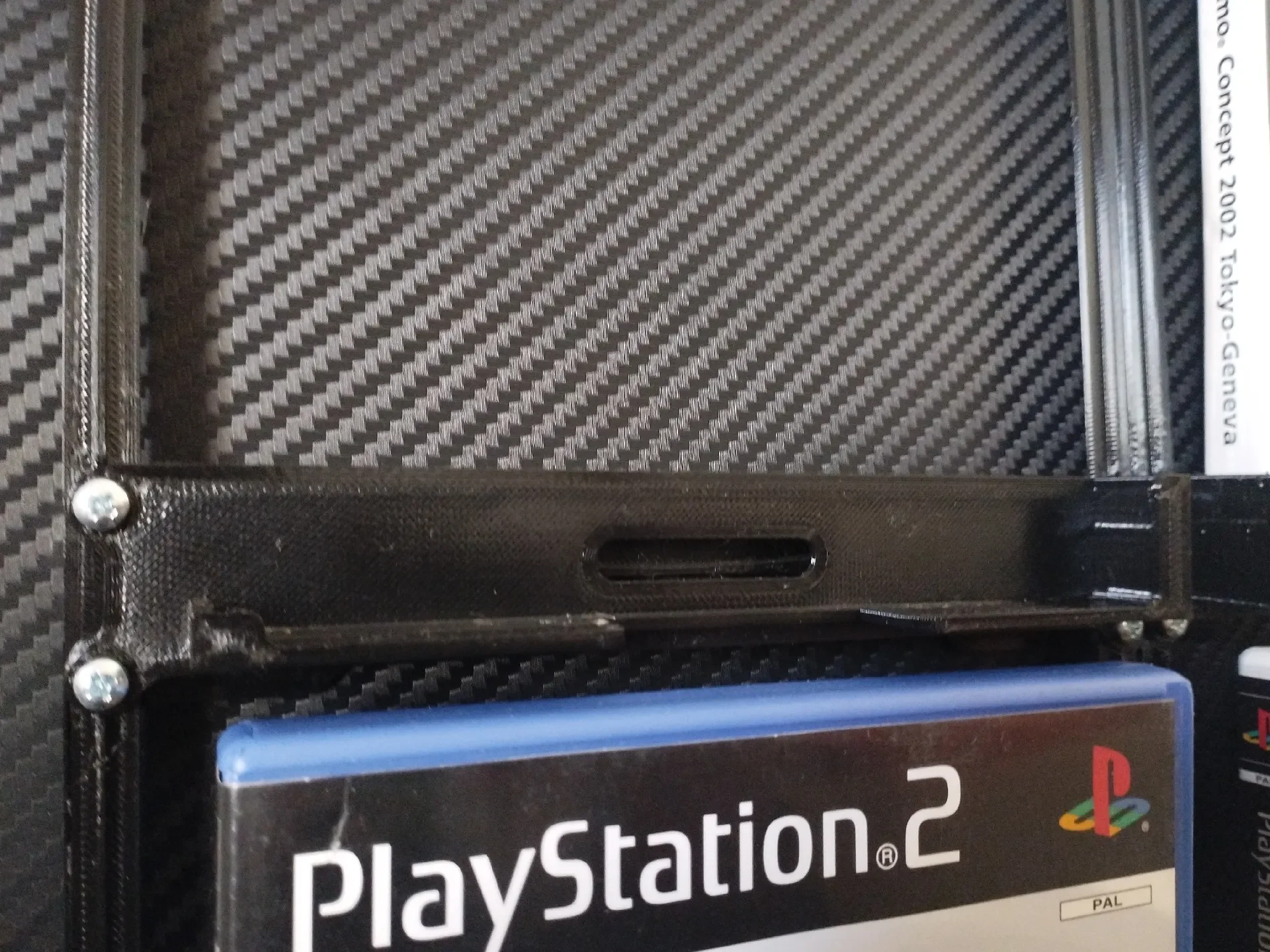

Для верхних и нижних винтов требуются шайбы, которые входят в комплект поставки. В верхнем ряду также можно использовать вариант «Edge Base», но подойдет обычное или широкое основание.

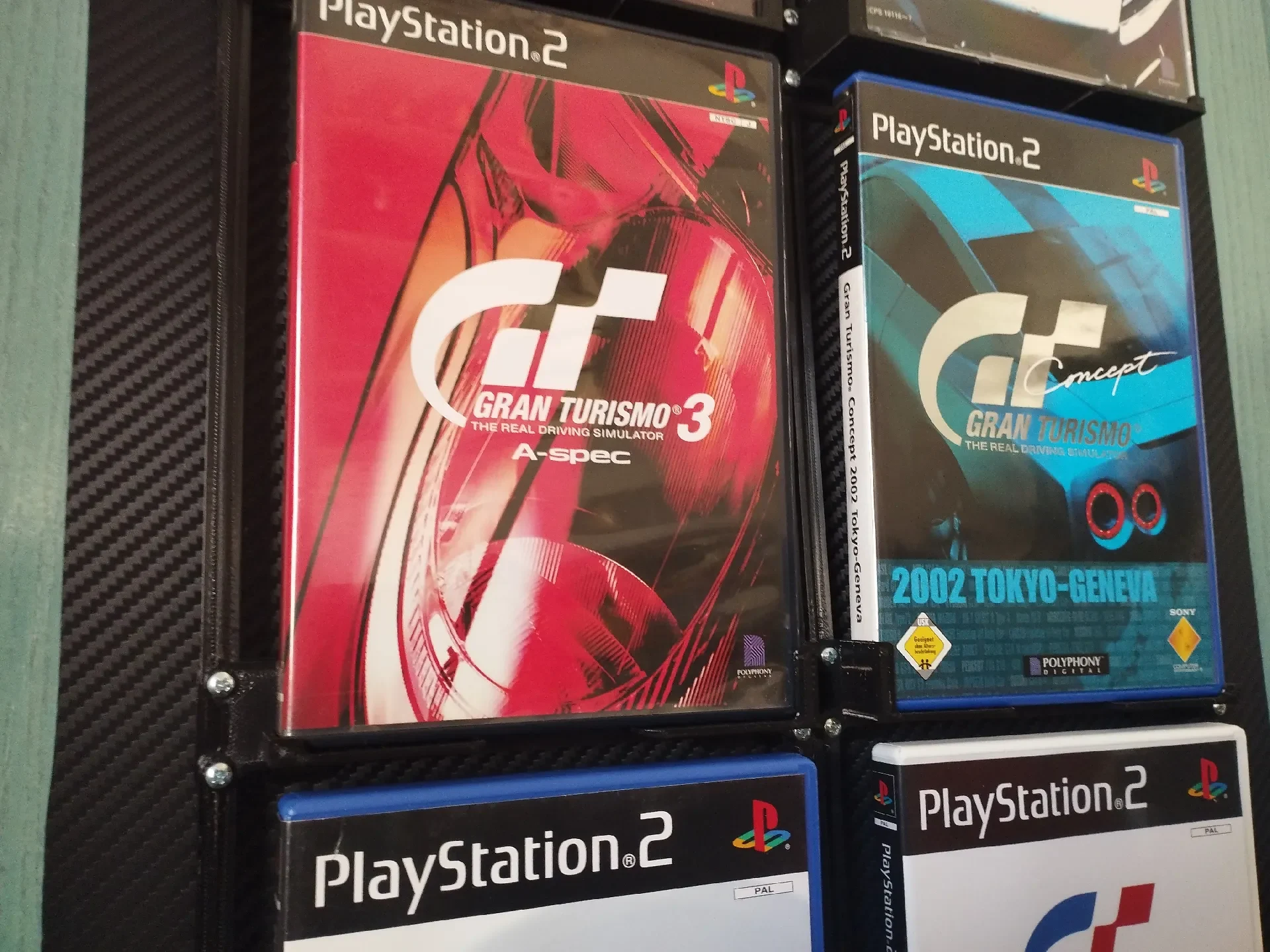

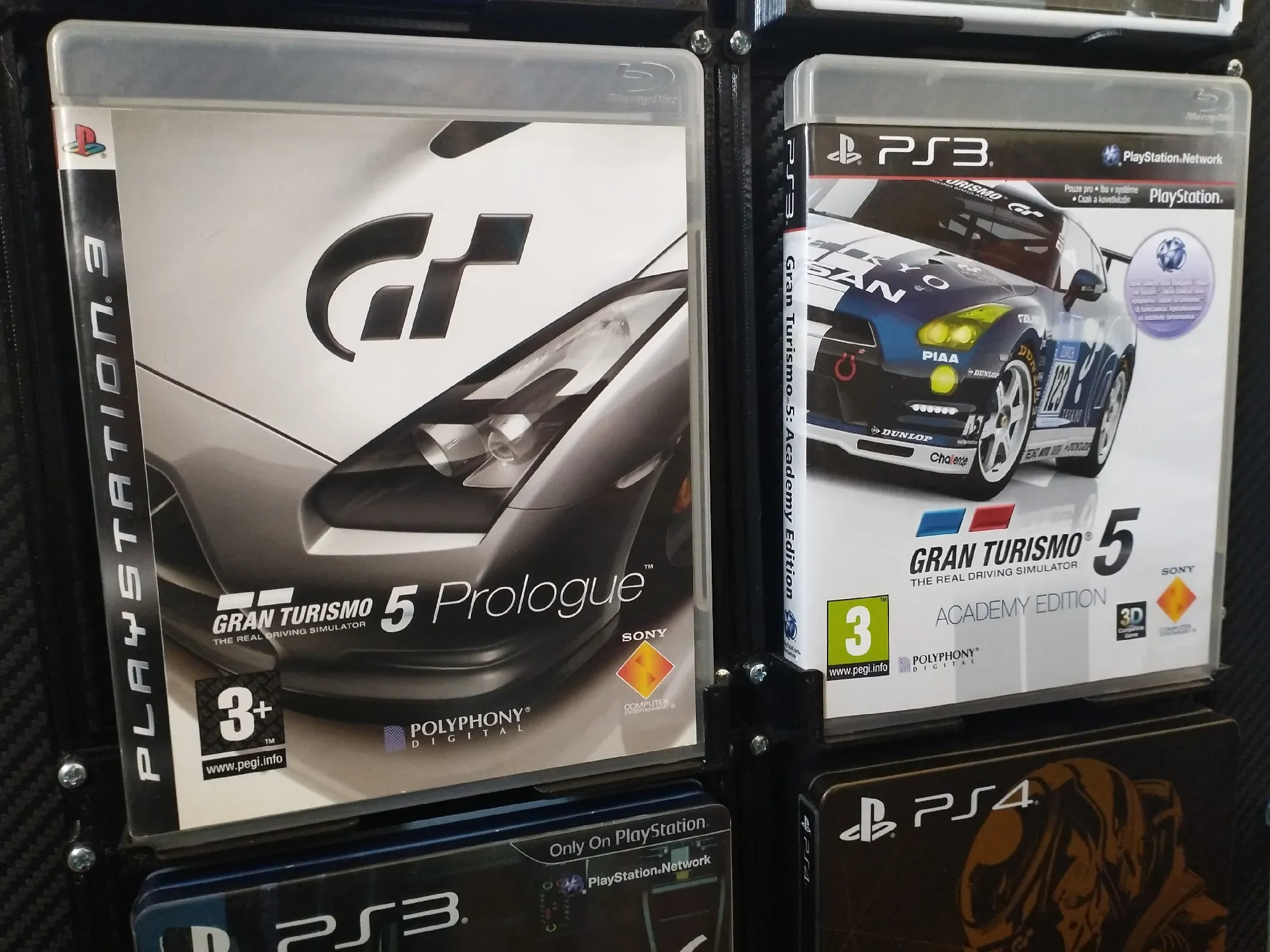

Рекомендую при сборке крепления располагать разъемы под держателями корпуса. Он должен нормально работать и в обратном направлении (разъемы наверху держателей), но это не то, для чего он был предназначен.

Для сборки крепления необходимы вставки с подогревом 4,6 x 5,7 мм (для отверстий в основании) и винты M3 10 мм.
