Пожалуйста, будьте снисходительны, это был мой первый большой проект, созданный в 2019/2020 году :)

Обзор

Испытайте идеальное сочетание компактного дизайна и высочайшей игровой производительности с этим революционным корпусом Mini-ITX, который можно напечатать на 3D-принтере. Этот корпус размером всего 399 x 150 x 350 мм бросает вызов традиционным сборкам ПК, обеспечивая полноценную игровую мощность в невероятно тонком корпусе.

Этот корпус, созданный для энтузиастов, которые отказываются идти на компромиссы, вмещает видеокарты длиной до 320 мм, сохраняя при этом элегантный и компактный размер, идеально подходящий для настольных систем, вечеринок по локальной сети или минималистичных игровых станций.

Ключевые особенности

Инновационный тепловой дизайн
Поддержка двойного водяного охлаждения: установленный снизу радиатор размером 2x140 мм для охлаждения процессора (обязательно)
Дополнительный верхний радиатор: дополнительный радиатор размером 2x140 мм для водяного охлаждения графического процессора, если вам нужна экстремальная производительность охлаждения.
Архитектура воздушного потока дымохода: полностью герметичные стороны направляют весь воздушный поток через всю систему, создавая высокоэффективный тепловой путь снизу вверх (или наоборот).
Гибкая ориентация вентиляторов: настройте охлаждение для воздушного потока снизу вверх или сверху вниз в зависимости от ваших предпочтений.
Максимальная совместимость в минимальном пространстве
Поддержка материнских плат Mini-ITX
Совместимость блоков питания SFX
Видеокарты длиной до 320 мм — поддерживает большинство высокопроизводительных графических процессоров, включая флагманские модели.
Вертикальное крепление графического процессора: видеокарта расположена за материнской платой через переходную плату PCIe для оптимального использования пространства.
Встроенное хранилище: твердотельный накопитель монтируется непосредственно на видеокарту.
Умное строительство
Доступ без инструментов: снимите верхнюю панель и боковые части без каких-либо винтов, чтобы упростить обслуживание и модернизацию.
Рекомендуется PETG: выбор термостойкого материала обеспечивает долговечность вблизи теплых компонентов.

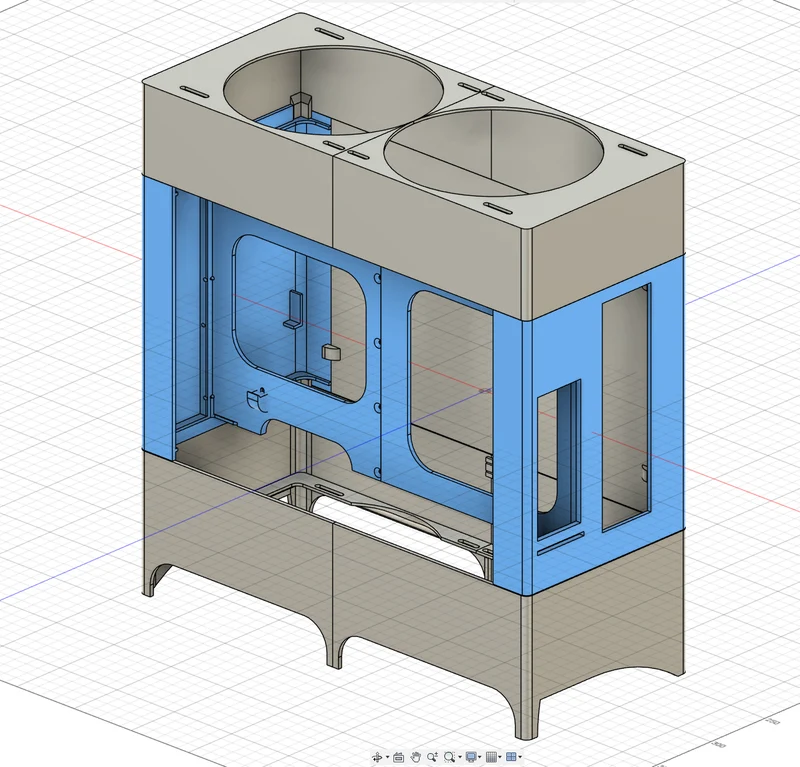

Оптимизирован для 3D-печати: разработан с нуля для печати FDM с учетом практичности сборки.

Почему этот дизайн?

Традиционные корпуса Mini-ITX заставляют вас выбирать между размером и производительностью. Эта конструкция устраняет этот компромисс:

✅ Тонкий профиль, который подходит там, где традиционные чехлы не подходят
✅ Поддержка высокопроизводительных графических процессоров без больших объемов
✅ Эффективное охлаждение за счет интеллектуального распределения воздушного потока.
✅ Специальная интеграция водяного охлаждения для бесшумной и мощной работы.
✅ Легкий доступ для обновлений и обслуживания

Идеально подходит для

Высокопроизводительные игры в компактном корпусе
Любители LAN-вечеринок, которым требуется портативное питание
Минималистам настольных компьютеров, стремящимся к чистой эстетике без ущерба для производительности
Энтузиасты водяного охлаждения, которым нужна уникальная платформа для индивидуальной сборки
Любители 3D-печати, которым нужна сложная и полезная функциональная печать

Технические характеристики сборки

Размеры: 399 х 150 х 350 мм.
Материнская плата: Mini-ITX
Длина графического процессора: до 320 мм
Блок питания: формат SFX
Охлаждение: 2 радиатора по 140 мм (требуется нижний, верхний опционально)
Материал: PETG рекомендуется из-за термостойкости.

Что вам понадобится

Материнская плата Mini-ITX
Блок питания SFX
Видеокарта (до 320 мм)
Переходной кабель PCIe
2x140 мм моноблок с водяным охлаждением (ЦП)
Опционально: 2x140-мм водяное охлаждение AIO (графический процессор)
Стандартное оборудование и кабели ПК
Винты и крепежные детали (см. руководство по сборке)

Примечания по сборке

В этом корпусе предусмотрена система снятия панели без инструментов, обеспечивающая легкий доступ к компонентам. Герметичная боковая конструкция гарантирует, что каждый поток воздуха от радиаторов проходит через компоненты, обеспечивая максимальную эффективность охлаждения.

Важно: убедитесь, что верхние и нижние вентиляторы ориентированы в одном направлении, чтобы обеспечить правильный поток воздуха через конструкцию дымохода.

Рекомендации по настройкам печати

Материал: PETG (рекомендуется из-за термостойкости)
Заполнение: 20-30% для структурных панелей.
Высота слоя: 0,2-0,3 мм
Опоры: могут потребоваться в зависимости от конкретных деталей.

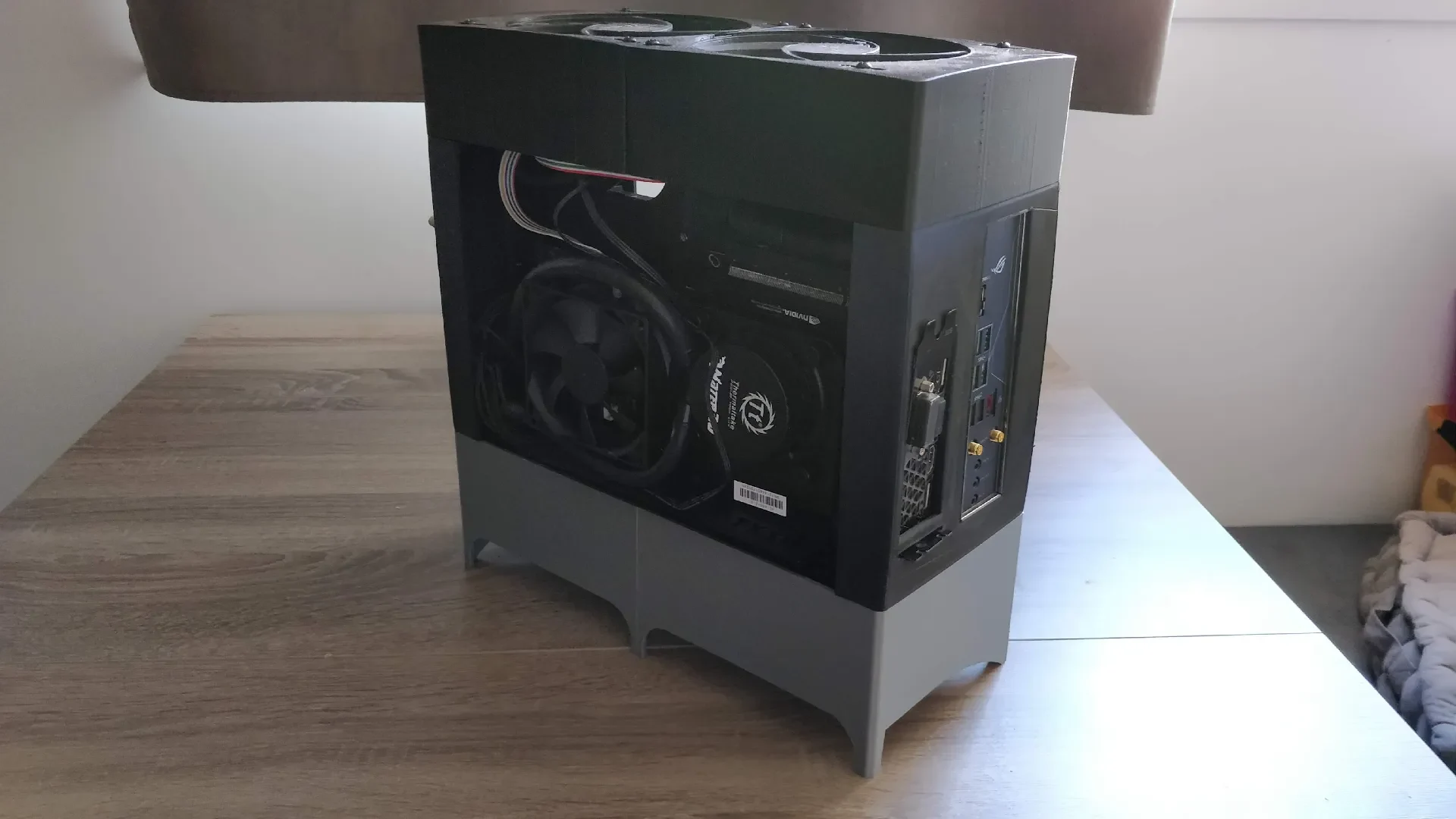

Результат

Потрясающий сверхкомпактный игровой ПК, обеспечивающий флагманскую производительность и не занимающий места на рабочем столе. Идеально подходит для тех, кто верит, что великие дела возможны.
