Рамка и корпус Twin Cube для материнской платы Framework...
Это вариант Cube Frame Джея Дошера для ITX, модульной серверной стойки. Конструкция Twin Cube была использована для соответствия прямоугольному профилю Framework. Все можно распечатать без подставки и собрать с помощью винтов М2,5 (их понадобится много).

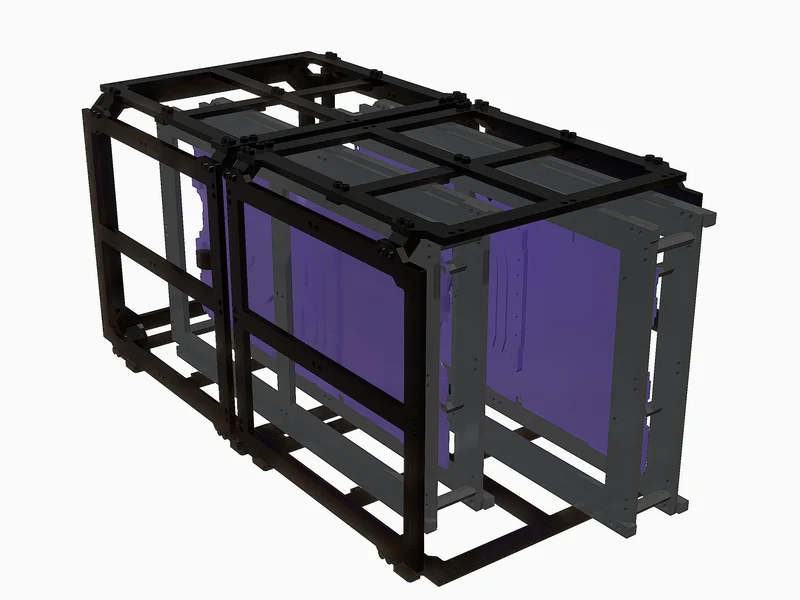

Сборка состоит из двух основных частей: рамы Twin Cube и корпуса процессора.

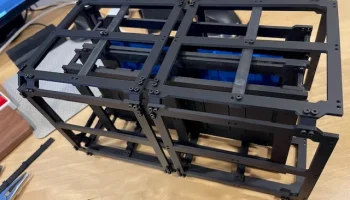

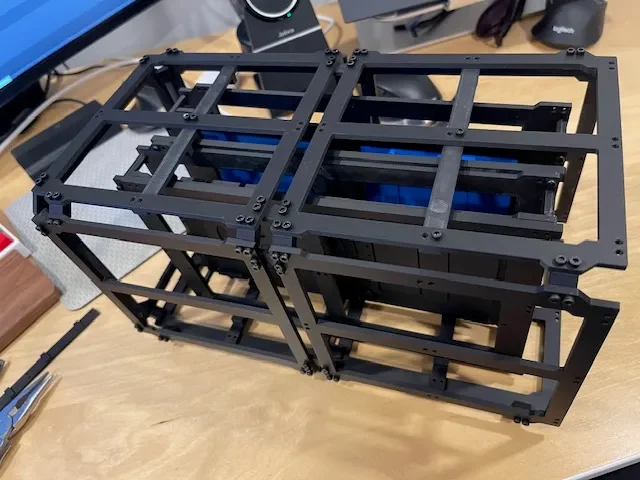

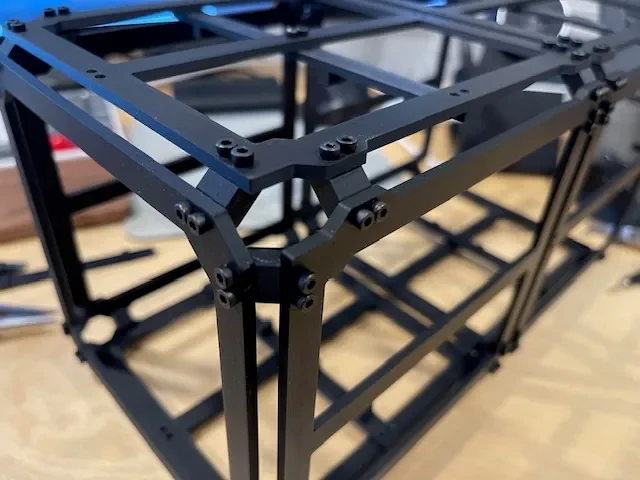

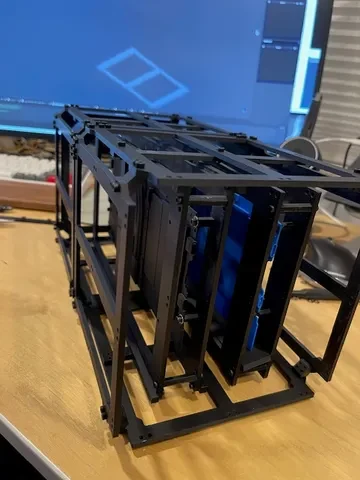

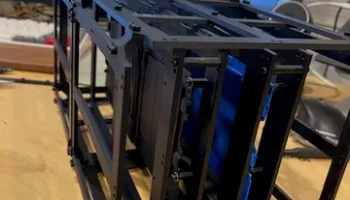

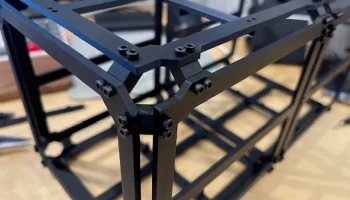

Рамка Twin Cube состоит из печати 8 боковых рамок, 1 задней рамы и соединения их вместе с помощью распорок. Наконец, прикрепите 4 кронштейна для процессоров, чтобы зафиксировать два корпуса ЦП.

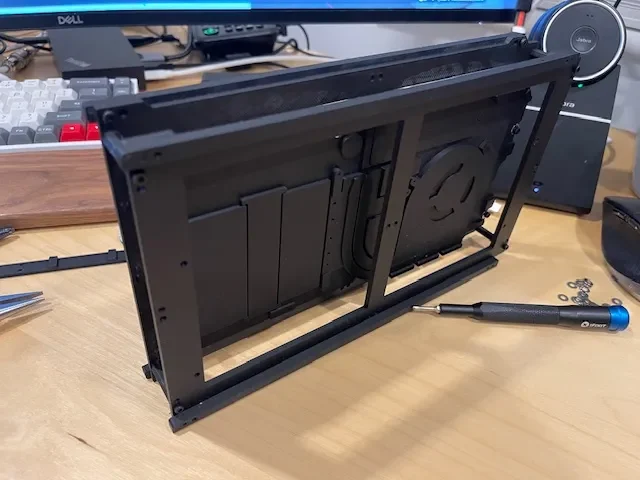

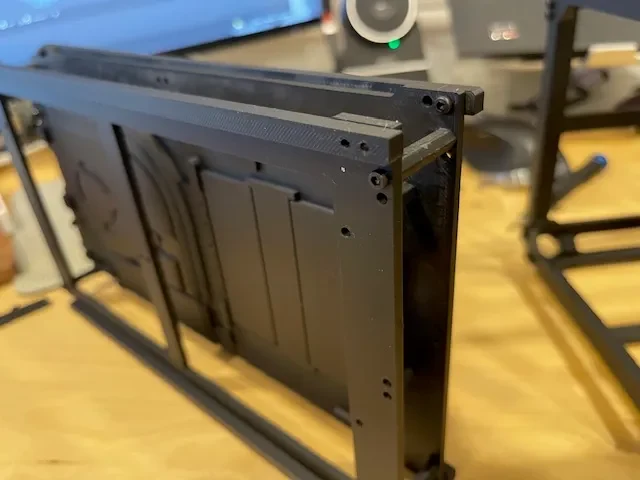

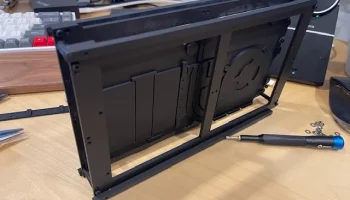

Корпус ЦП построен с использованием 2-х рамок ЦП, при этом материнская плата крепится с помощью стойки 10 мм, а рамки ЦП соединяются вме��те с помощью стойки 24 мм. Вам нужно будет прикрепить направляющие для облегчения входа в раму Twin Cube.

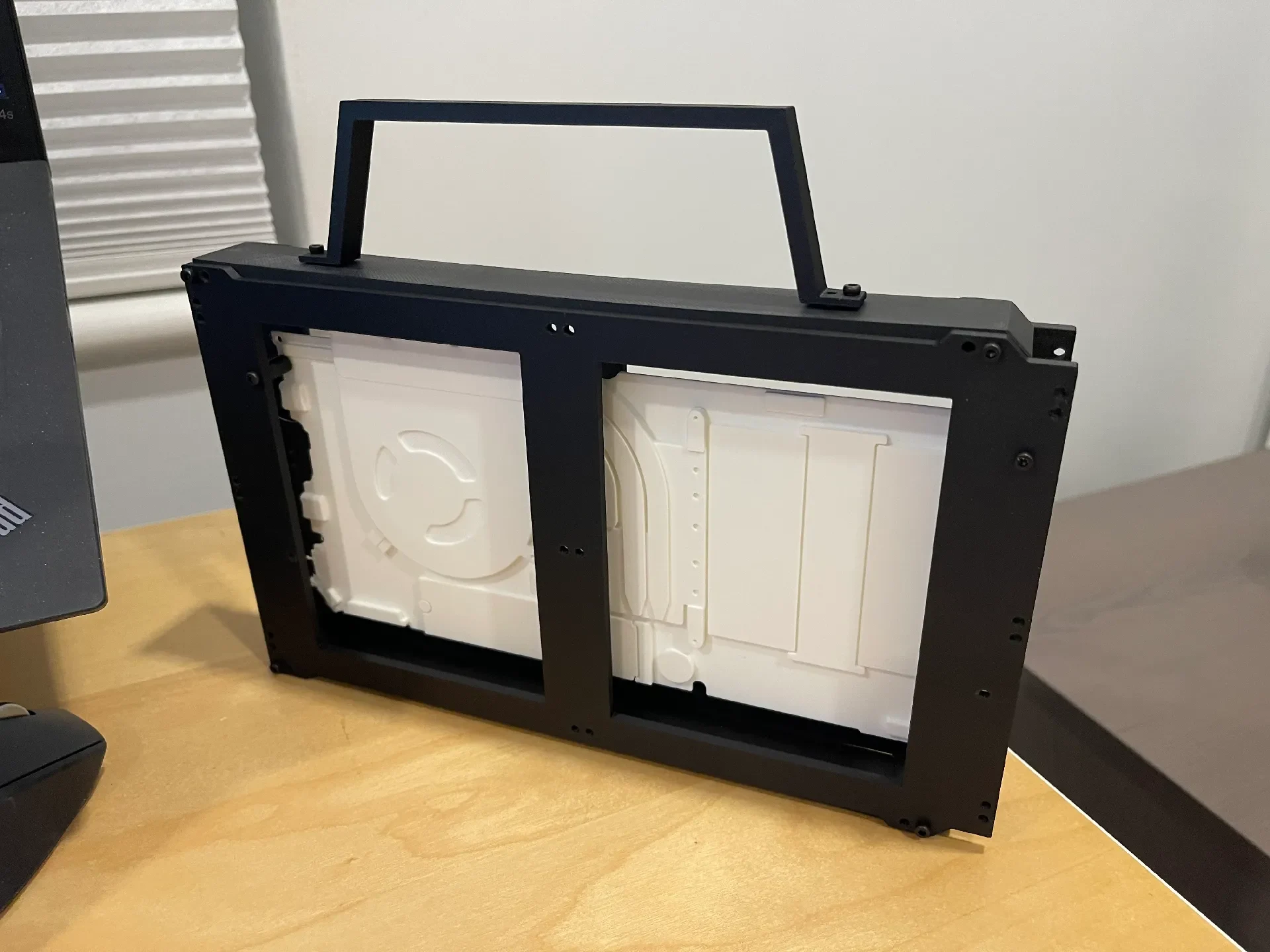

При желании вы можете прикрепить «прокладку ЦП» к верхней и нижней части рамы ЦП и ручке, чтобы создать «портативную» версию рамы. Я бы порекомендовал прикрепить боковую защиту, прикрутив несколько перфорированных пластин.
Наконец, я хотел бы поблагод��рить ManelTo за замечательный рисунок материнской платы, который помог построить корпус ЦП (в справочном файле сборки используется stl). Посетите сайт Джея Дошера Cube Frame, который послужил вдохновением для этой модели.
