Корпус и кожух радиального вентилятора BentoBox v2.0 501...
Отрицательное давление (вытягивает воздух) Корпус и кожух вентилятора 5015 для BentoBox v2.0.
Новый дизайн BentoBox V2.0 великолепен, однако я не согласен с первоначальным выбором фанатов автора; Осевые вентиляторы 4020 имеют очень низкое статическое давление — около 7 мм водного столба, тогда как радиальные (нагнетательные) вентиляторы 5015, напротив, могут создавать до 30 мм водного столба.
А как насчет других дизайнов 5015? Все они используют вентиляторы в конфигурации положительного давления/нагнетания, что гораздо менее эффективно для воздушного фильтра. Именно по этой причине коммерческие системы HVAC используют вытягивающую конфигурацию.

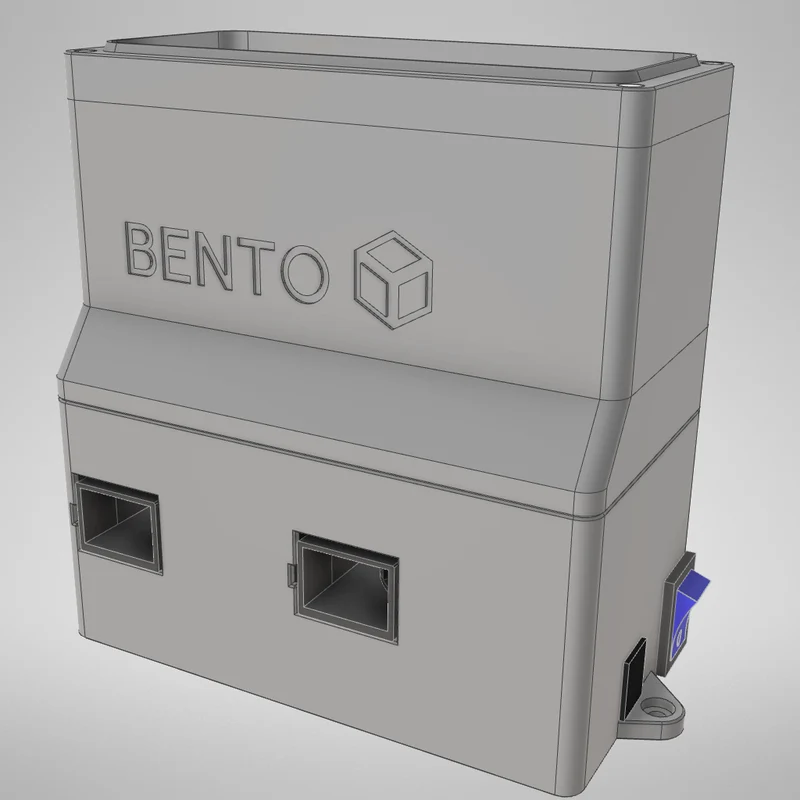

Так как же мне удалось разместить 50-мм вентиляторы в тонкой башне BentoBox? Увеличив ширину основания на 8мм. Башня теперь расположена на 2 мм ближе к стене, а зазор до нагревательного слоя все еще составляет около 4 мм. Новый кожух вентилятора уменьшает эту ширину до исходного размера, поэтому все остальные части BentoBox v2 помещаются сверху. Кроме того, я увеличил общую высоту до 25 см, чтобы при печати моделей низкой высоты входное отверстие было ближе к нагревательному столу.
Сборка-Анимация:

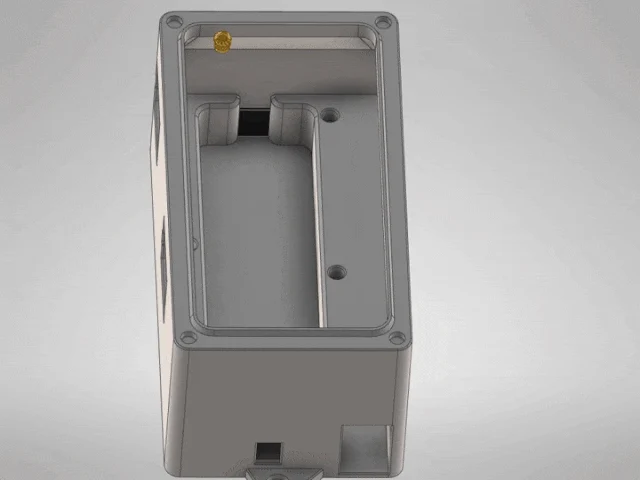

Под вентиляторами находится отсек для электроники, в котором достаточно места для всех кабелей/разъемов, а также понижающего модуля LM2596 или аналогичного. Я рекомендую использовать модуль на базе MP1584EN, поскольку очень сложно найти оригинальные модули LM2596, а подделки могут иметь сильные пульсации напряжения. Кабель питания можно прокладывать наружу с обеих сторон. При желании отверстия для кабеля можно закрыть прилагаемой заглушкой для отверстий для кабеля, распечатайте ее из мягкого или среднего ТПУ (85-92A). Вы можете использовать его с обеих сторон, разрежьте ту, что с кабелями, сверху до середины точным ножом, чтобы получилась прорезь для кабелей.

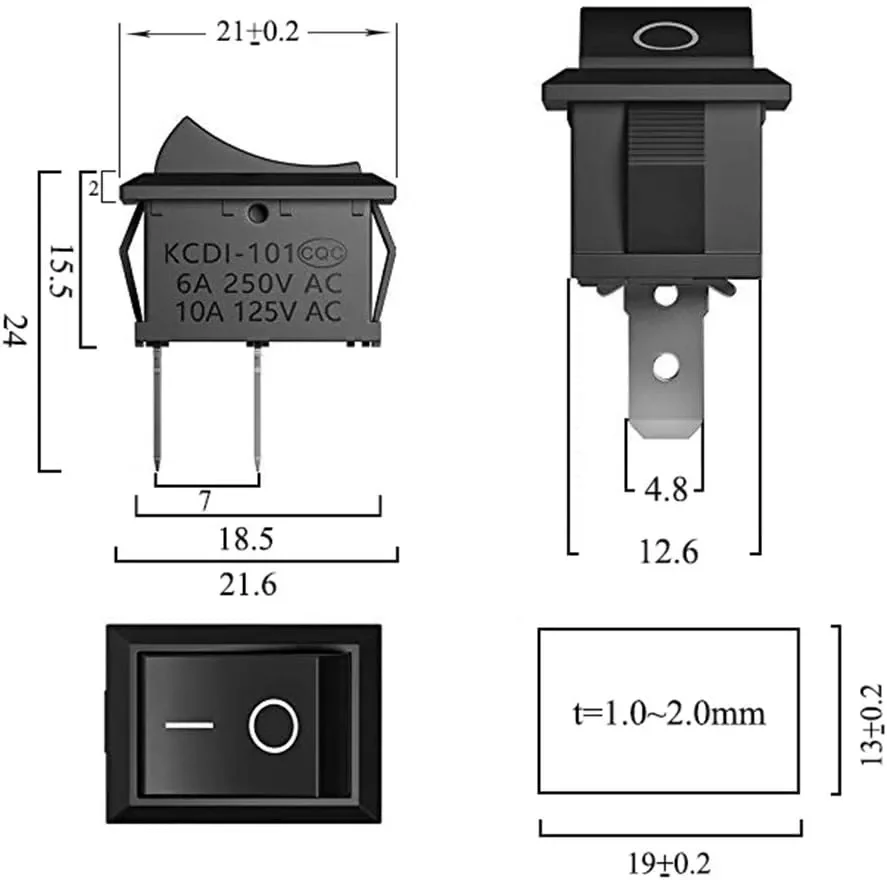

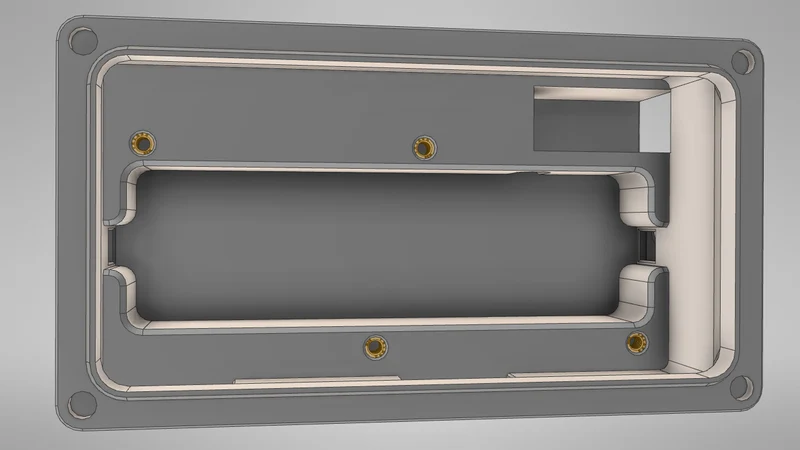

Я также включил версию корпуса вентилятора с вырезом для обычного кулисного переключателя SPST. Вентиляторы прикручены винтами М3х18 и термовставками М3х4. И вырез, и нагревательные вставки можно легко настроить в соответствии с вашими потребностями, просто отредактировав предоставленные файлы STEP.
Печать:
Печать из PETG/PCTG/ABS/ASA/PC или любого другого термостойкого материала. Для вилки кабеля используйте ТПУ 85-92 А. Для двух передних частей и отверстия для переключателя корпуса могут потребоваться (деревянные) опоры в зависимости от настроек свеса.
Материалы:
2 радиальных вентилятора 5015 (12/24 В)
12 магнитов 4x2 мм или 6x3 мм
4x тепловые вставки M3x4
4 винта M3x18
опционально — 1 понижающий модуль (LM2596/MP1584EN)
опционально — 1 кулисный ��ереключатель SPST
