Сверхмощная вытяжка для пайки

Да, я знаю, очень заманчиво использовать выброшенный компьютерный вентилятор в качестве экстрактора припоя, но обычно он не очень хорошо справляется со своей задачей. Именно поэтому я остановил свой выбор на промышленном вентиляторе с впечатляющими характеристиками. У промышленного PPC-3000 PWM Noctua NF-F12 есть все это, хотя есть и недостатки: он не очень тихий (43,5 дБ) и довольно дорогой. Некоторые характеристики:

мин.-макс. скорость: 750-3000 об/мин
воздушный поток: 186,7 м3/ч (около 110 CFM)
статическое давление: 7,63 мм водного столба
размер: 120x120x25 мм
12 В — 0,3 А, 3,6 Вт

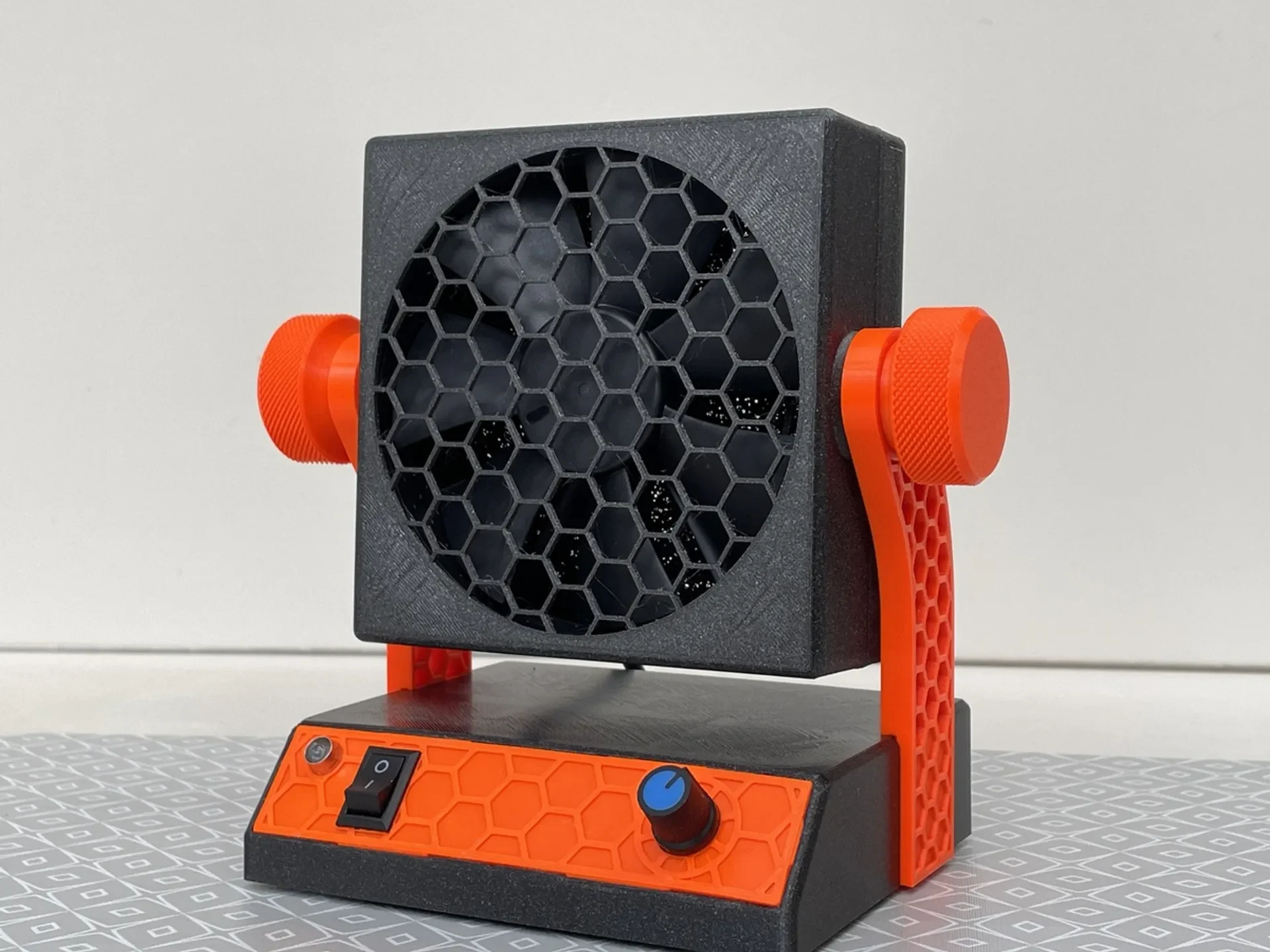

Мне нужен был мощный вытяжной паяльник, который бы хорошо выглядел, не имел видимых винтов и работал бы от батареек, которых хватает на целый день.

Технические характеристики:

размеры: 188х182х130 мм (ШхВхГ)
сменный фильтр с активированным углем в слайде, легко заменяется снаружи
регулируемая скорость вентилятора
Переключатель включения/выключения и светодиод управления
индикатор уровня мощности
наклонный вентилятор
мощный аккумулятор 12В (3с1п), емкостью 40,8 Втч. Теоретически на одной загрузке может работать более 11 часов (не проверялось).

Какие детали вам нужны?

Пластиковые детали:

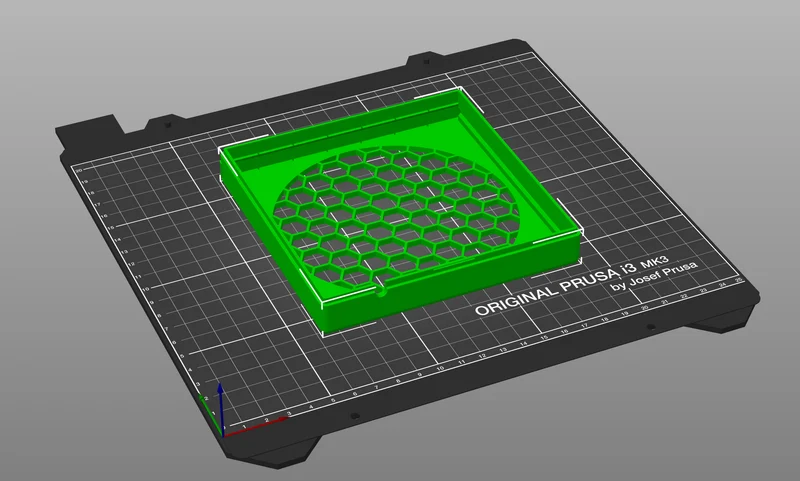

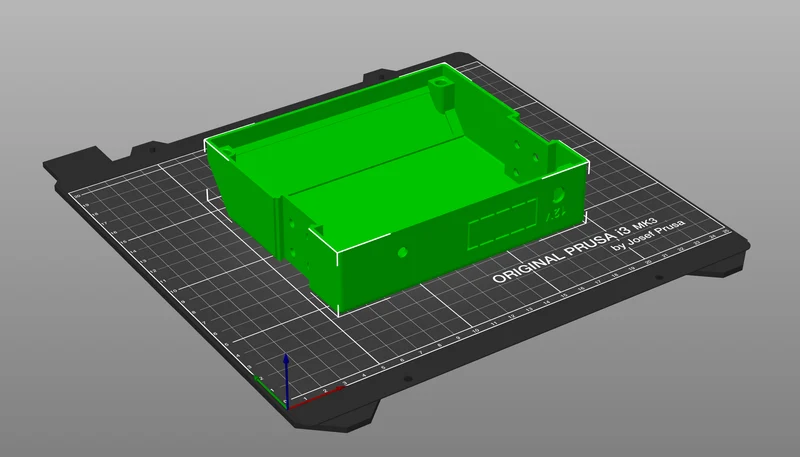

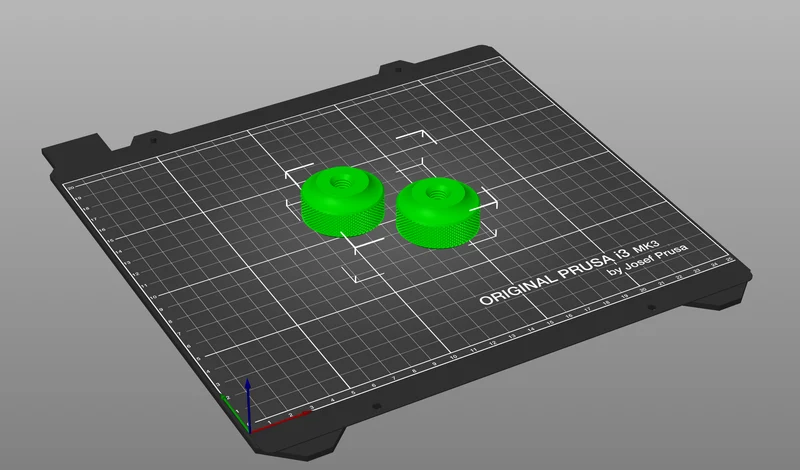

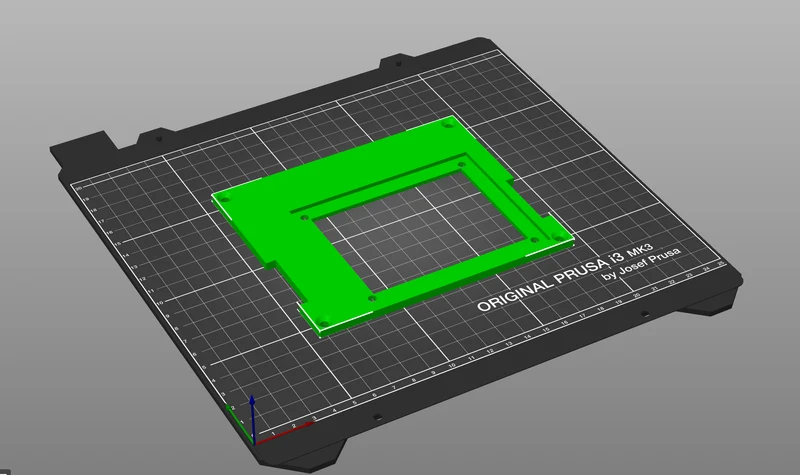

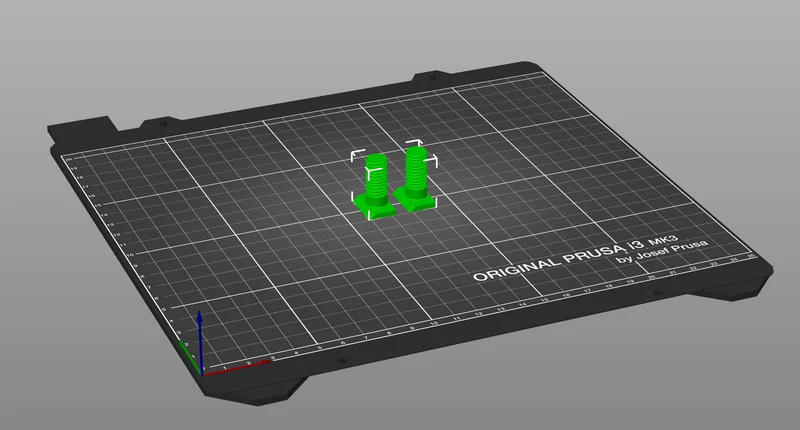

Вы можете использовать файлы для печати, если у вас есть MK3S, или вы можете использовать файлы модели и настроить все самостоятельно. На фотографиях показано положение деталей на печатной платформе. Никакой поддержки не требуется.

База (1)
Базовая передняя часть (1)
Основание снизу (1)
Корпус вентилятора (1)
Корпус фильтра вентилятора (1)
Фильтрующий отсек (1)
Фильтрующая сетка (1) — только при использовании угольных фильтров толщиной менее 8 мм.
Ручка (2)
Рукоятка (2, левая и правая)
Шпиндель (2)

Электроника:

Аккумуляторы NCR18650 3,4 Ач литий-ионные (3)
ШИМ-регулятор скорости двигателя (1)
Светодиод 5мм 12В (1)
Система управления аккумулятором 3S 40А 12,6В (1)
Разъем питания постоянного тока M/F (1)
Индикатор уровня ЖК-дисплея (1)
Пластиковый держатель батареи для 3x18650 (1)
Кулисный переключатель 250В 3А (1)
Noctua NF-F12 iPPC-3000 120 мм (1)
Адаптер постоянного тока для литий-ионного аккумулятора 18650, 12,6 В (1)

Разное:

Активный угольный фильтр (1)
Латунные вставки М4
Несколько винтов м4

Сборка

Некоторые детали, например основание и корпус фильтра вентилятора, имеют встроенную опору, которую перед сборкой необходимо снять. Аккуратно разберите эти детали и очистите отверстие. Возможно, потребуется некоторая резка и шлифовка.

База:

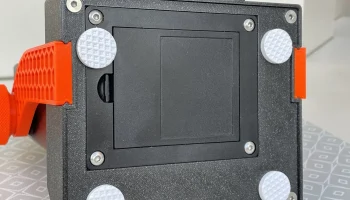

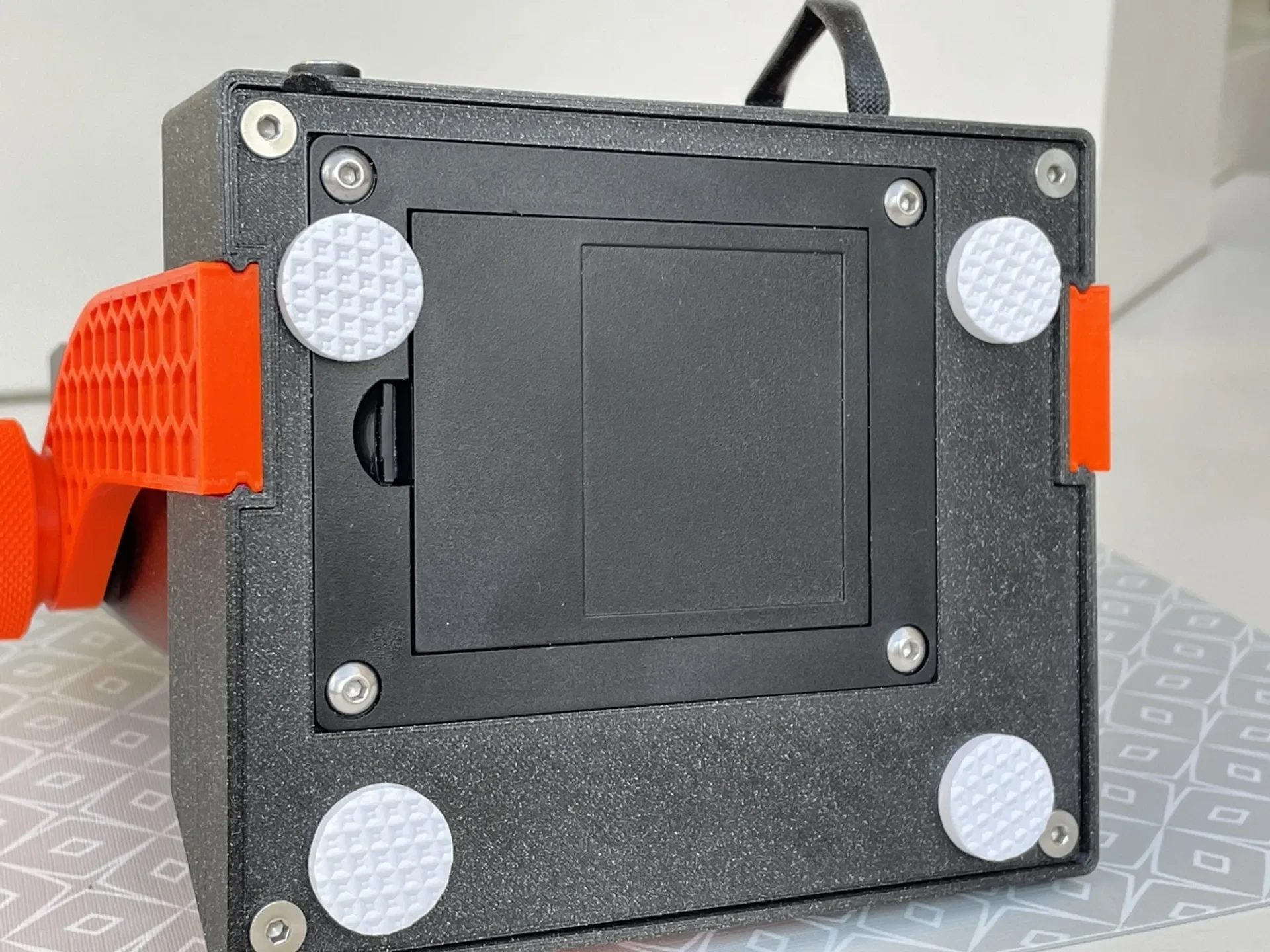

Установите все латунные вставки М4 на основание и кронштейны. Закрепите аккумуляторный ящик на нижней части основания с помощью болтов и гаек М4. С помощью клеевого пистолета приклейте BMS к держателю батареи и пропаяйте соединения.

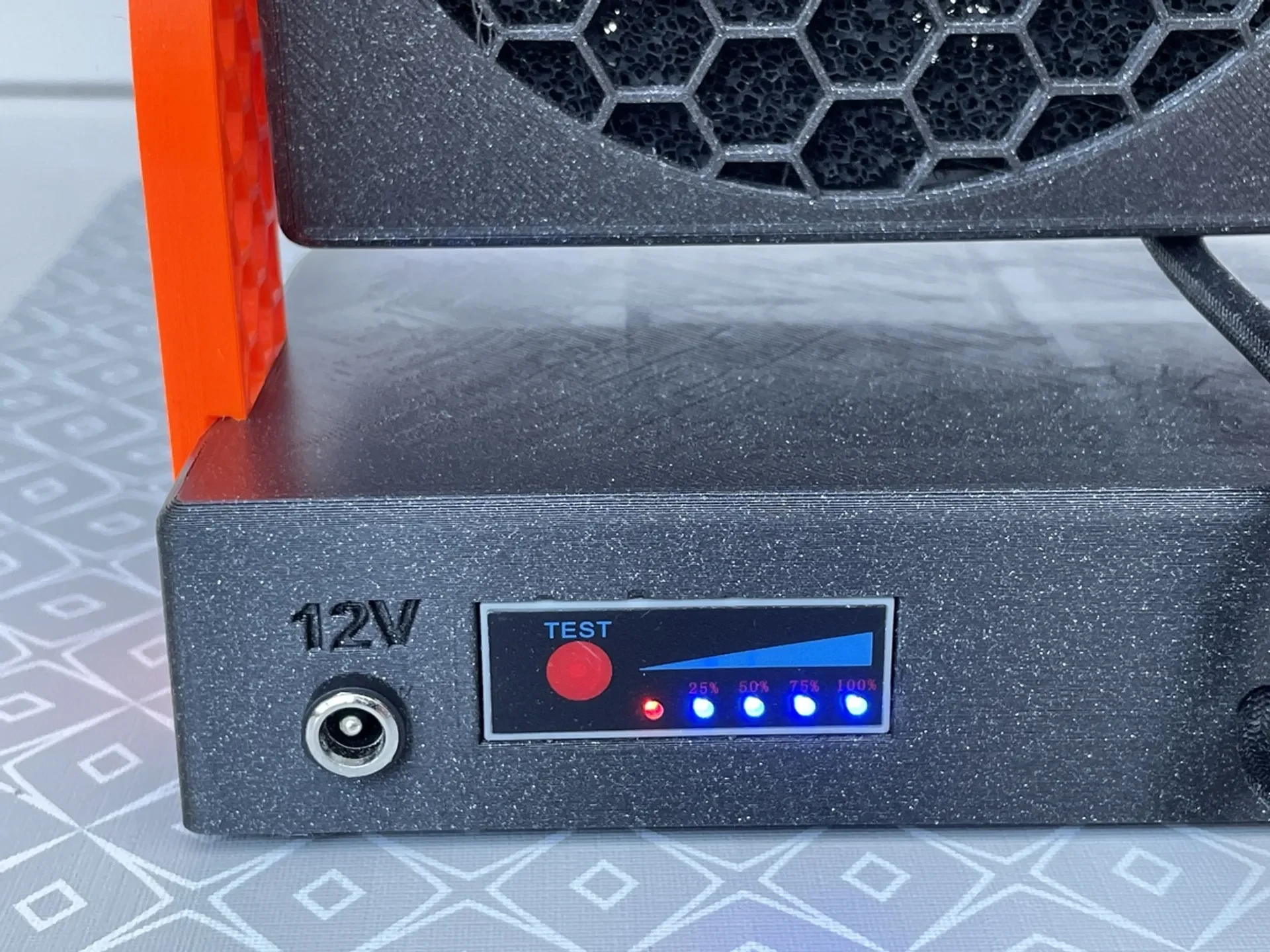

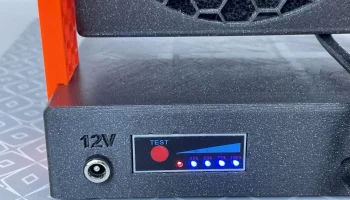

Собираем переднюю часть основы. При необходимости используйте для фиксации немного суперклея. Приклейте индикатор заряда батареи на заднюю часть основы.

Корпус вентилятора:

Поместите два шпинделя в корпус вентилятора и установите вентилятор Noctua на место. Не снимайте с вентилятора резиновые уголки, они должны плотно прилегать. Убедитесь, что кабель находится в нижней части корпуса, и поместите его в углубление для кабеля. Теперь поместите корпус фильтра вентилятора на корпус вентилятора и нажмите на две части, чтобы они соединились.

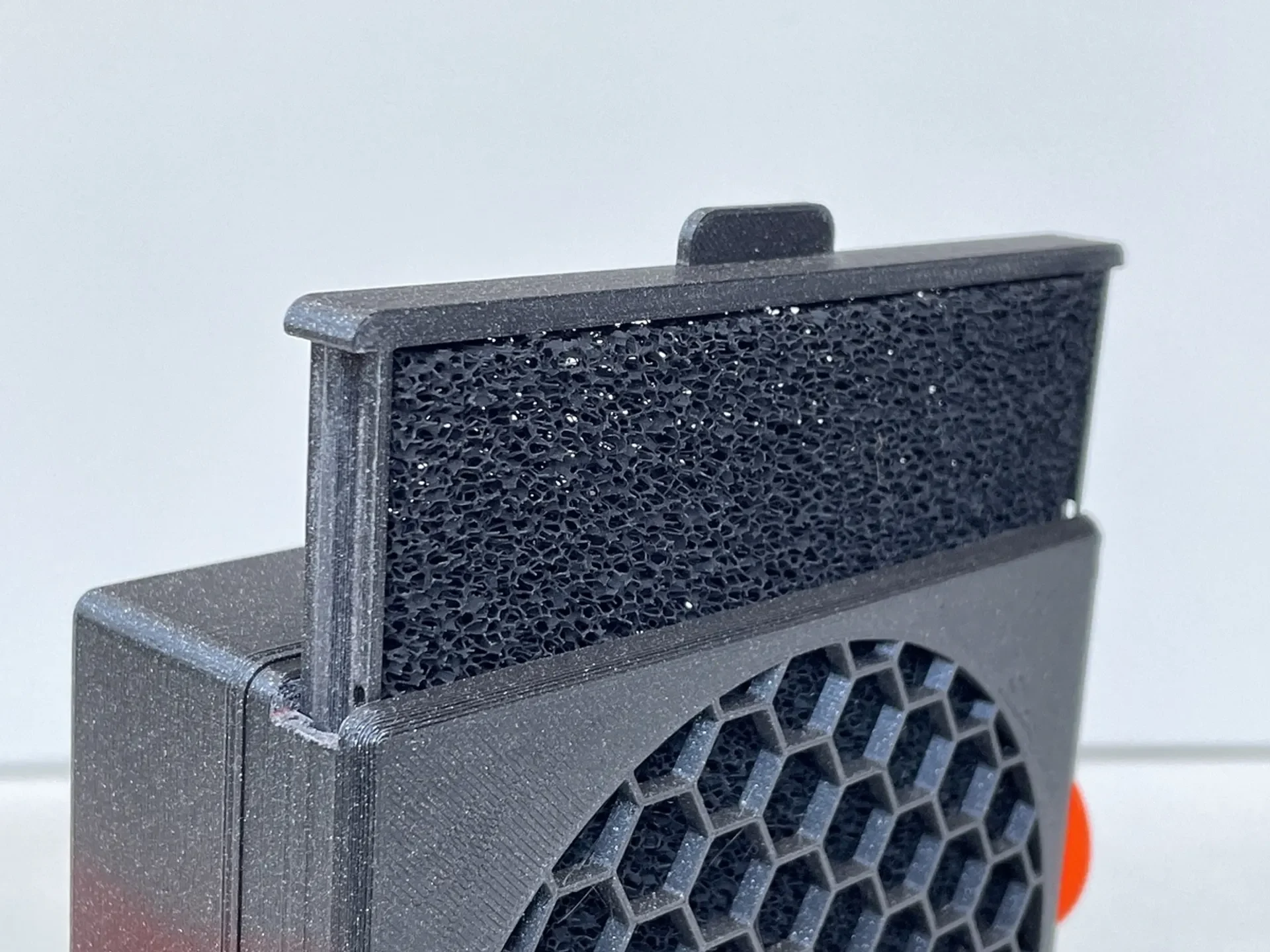

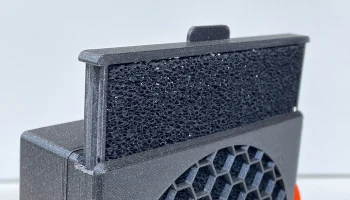

Отрежьте фильтр с активированным углем по размеру, поместите его в каретку и вставьте узел в корпус вентилятора. Фильтровальную сетку можно использовать, если угольный фильтр тоньше 8 мм.

Соберите основание и корпус вентилятора вместе:

Отрезаем 4-контактный разъем от вентилятора. Вам понадобятся только черный провод (GND) и желтый провод (+12 В). Можно отрезать синий и зеленый.

Установите рычаги на корпус вентилятора и наденьте узел на основание. Закрепите внутри несколькими винтами. Используйте ручки, чтобы закрепить корпус вентилятора.

Электроника:

Паять электронику довольно просто. Для тех, кто не знает, с чего начать, я нашел схему в Интернете. Это не полный текст, но он направит вас на правильный путь.

Источник: CreativeSolutions

Распечатать инструкции
нет поддержки
Заполнение 20-30%, фильтрующая сетка 100%
высота слоя: 0,2 мм, ручка и шпиндель 0,15 мм
Нить
Prusament PLA Galaxy Черный
Prusament PETG Prusa Оранжевый

ОБНОВЛЕНИЕ 20221031: Ручка и стержень были изменены, поскольку некоторые сообщили, что резьба не подходит должным образом. Также я добавил файлы Fusion 360 и Step, чтобы изменить ручку и вал в соответствии с вашими потребностями.

ОБНОВЛЕНИЕ 20230123:

Я увеличил зазор фильтра, чтобы его было легче вставить в корпус.
Передняя решетка усилена.
