Модульный воздушный фильтр

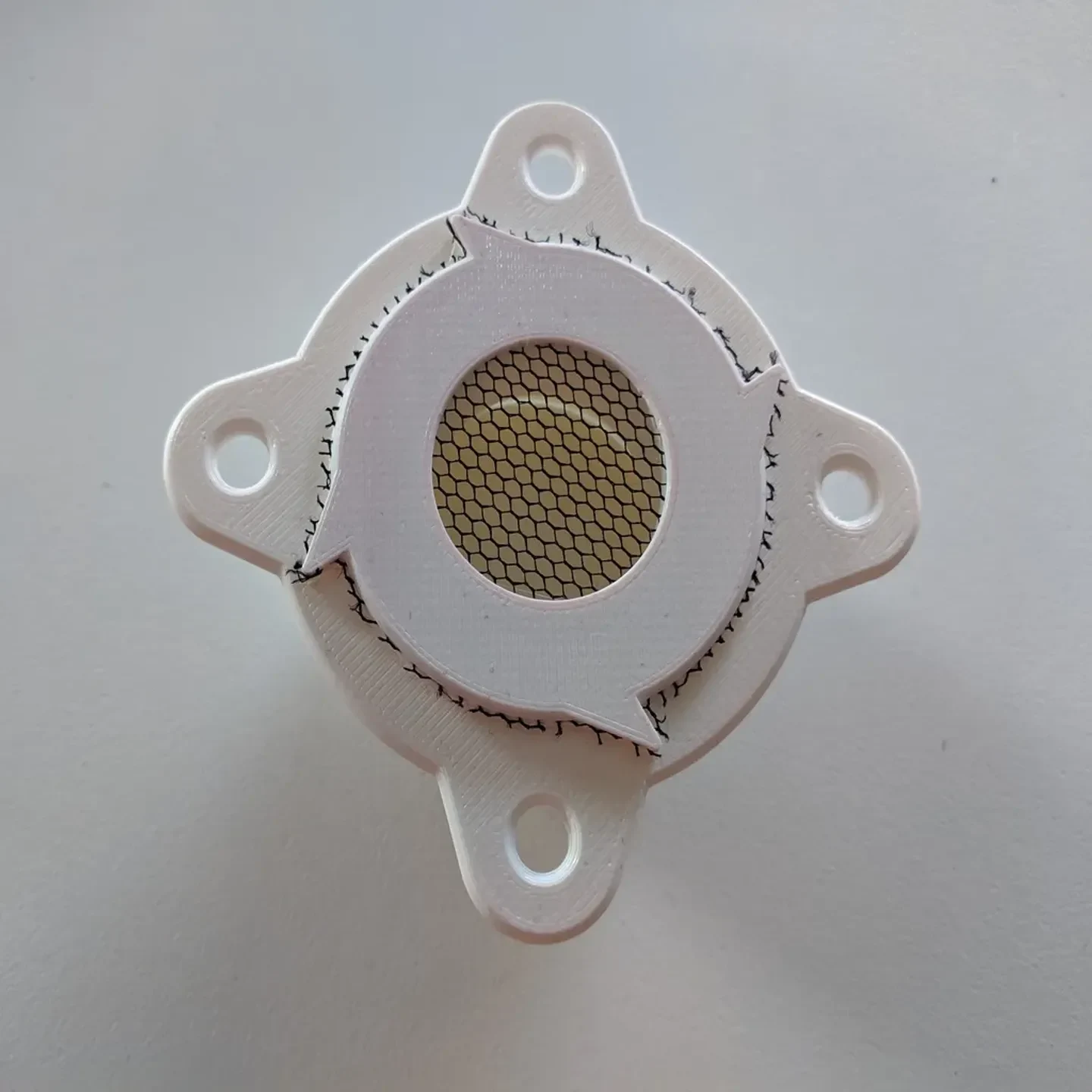

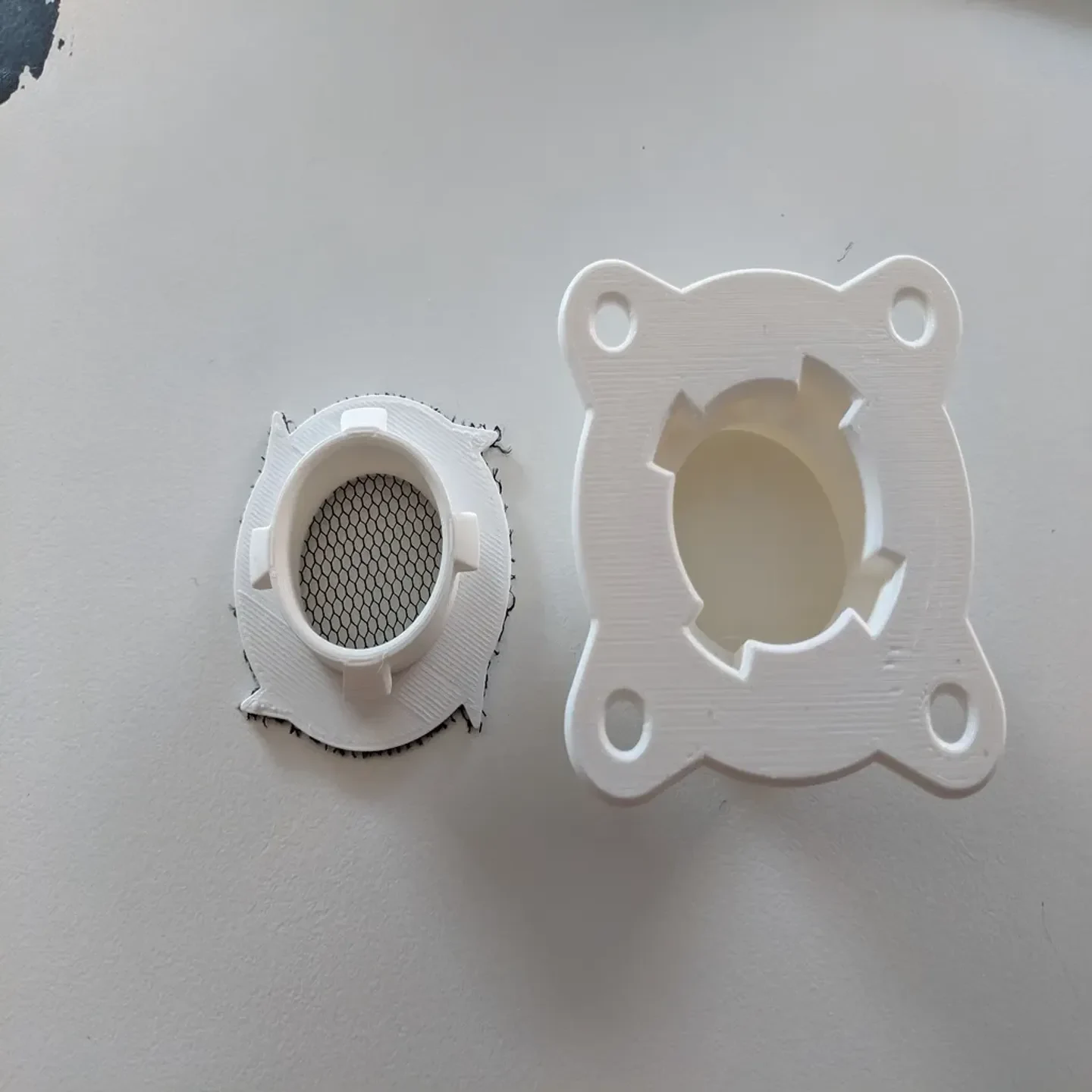

Это воздушный фильтр, состоящий из двух частей. Он имеет встроенную сетку на одной части фильтра и отверстия для винтов на другой части для ее крепления. Две части соединяются с помощью системы поворота и замка.

Версия 2 имеет стопорные штифты меньшего размера, дополнительные ручки и выступ меньшего размера, удерживающий ее в закрытом положении.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR-10S

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Примечания:

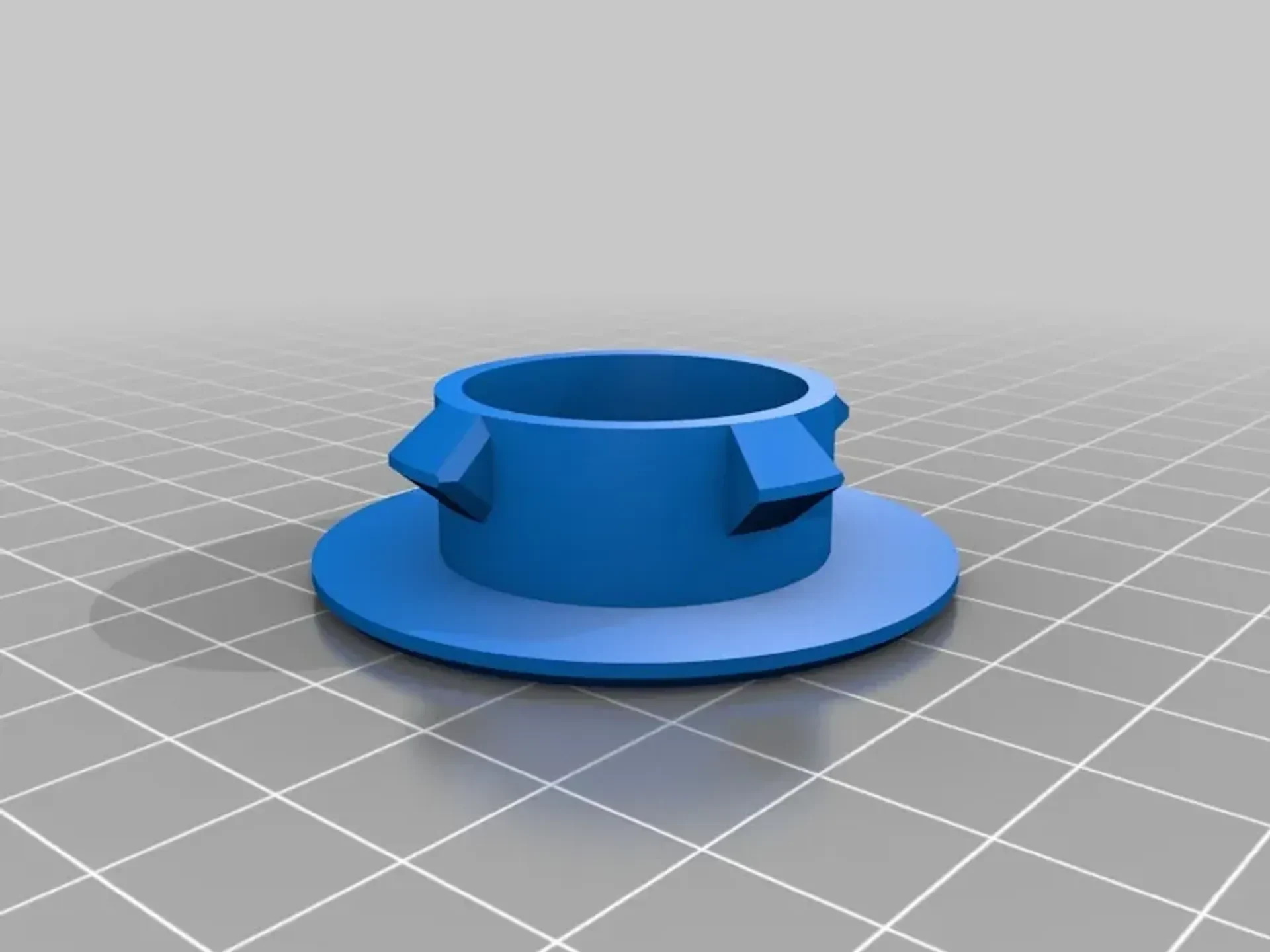

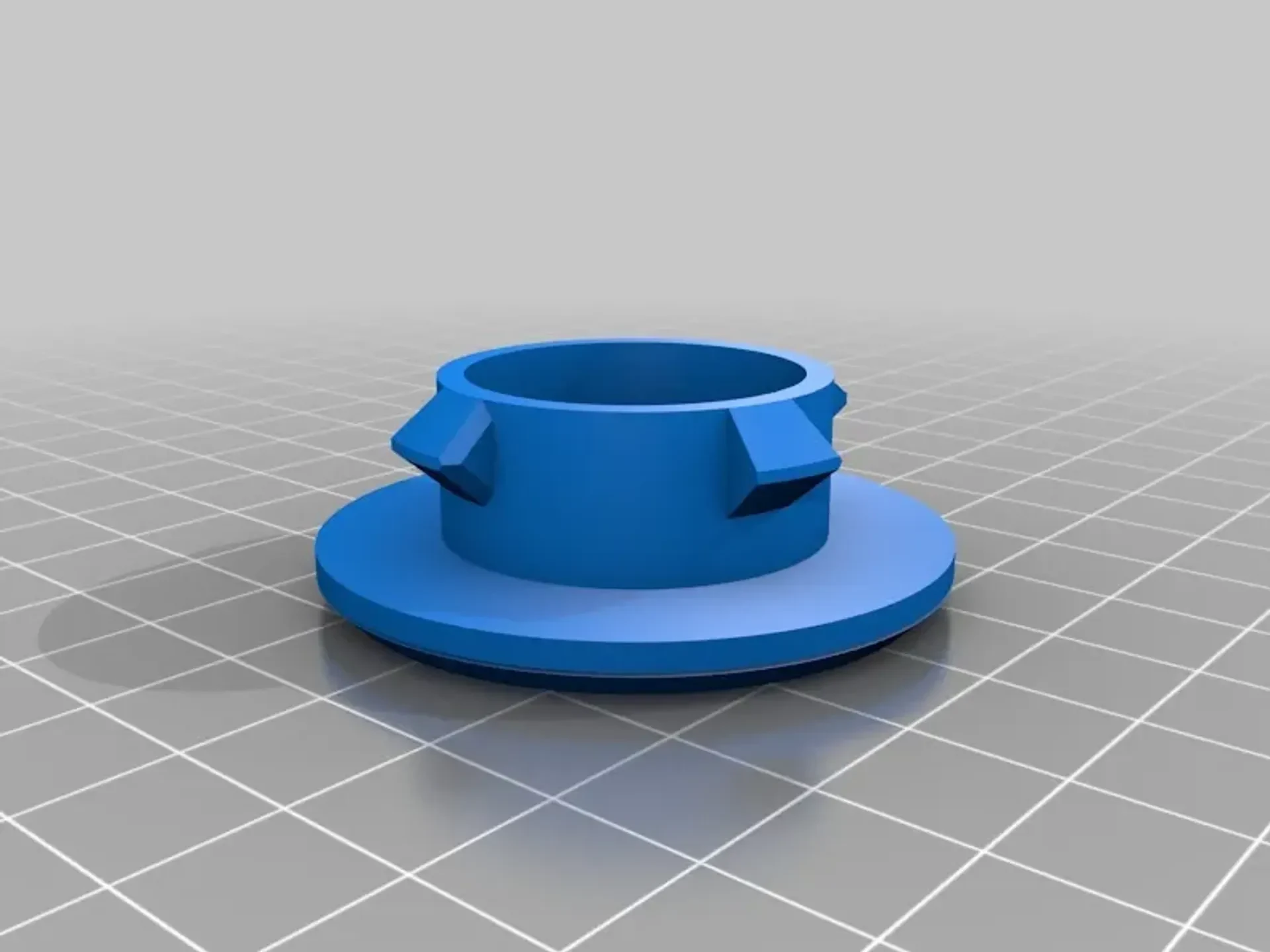

Адаптер

Распечатайте адаптер как обычно, ничего особенного.

Фильтр:

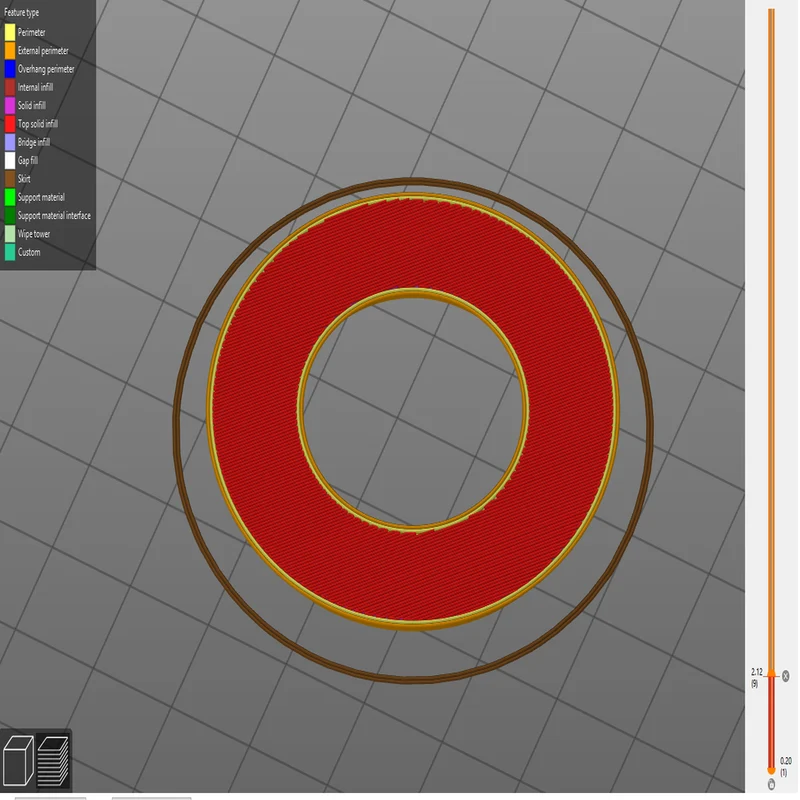

Добавьте M600 или аналогичную команду в gcode, чтобы фильтр приостановил его. Подробности смотрите на прикрепленном изображении. Я бы посоветовал сделать паузу, прежде чем печатать круги для прикрепления сетки. Круги предназначены для использования в качестве запасного приспособления на случай, если нить и сетка не срастутся.

Уменьшите высоту слоя, если крепежные штифты не нарезают правильно.

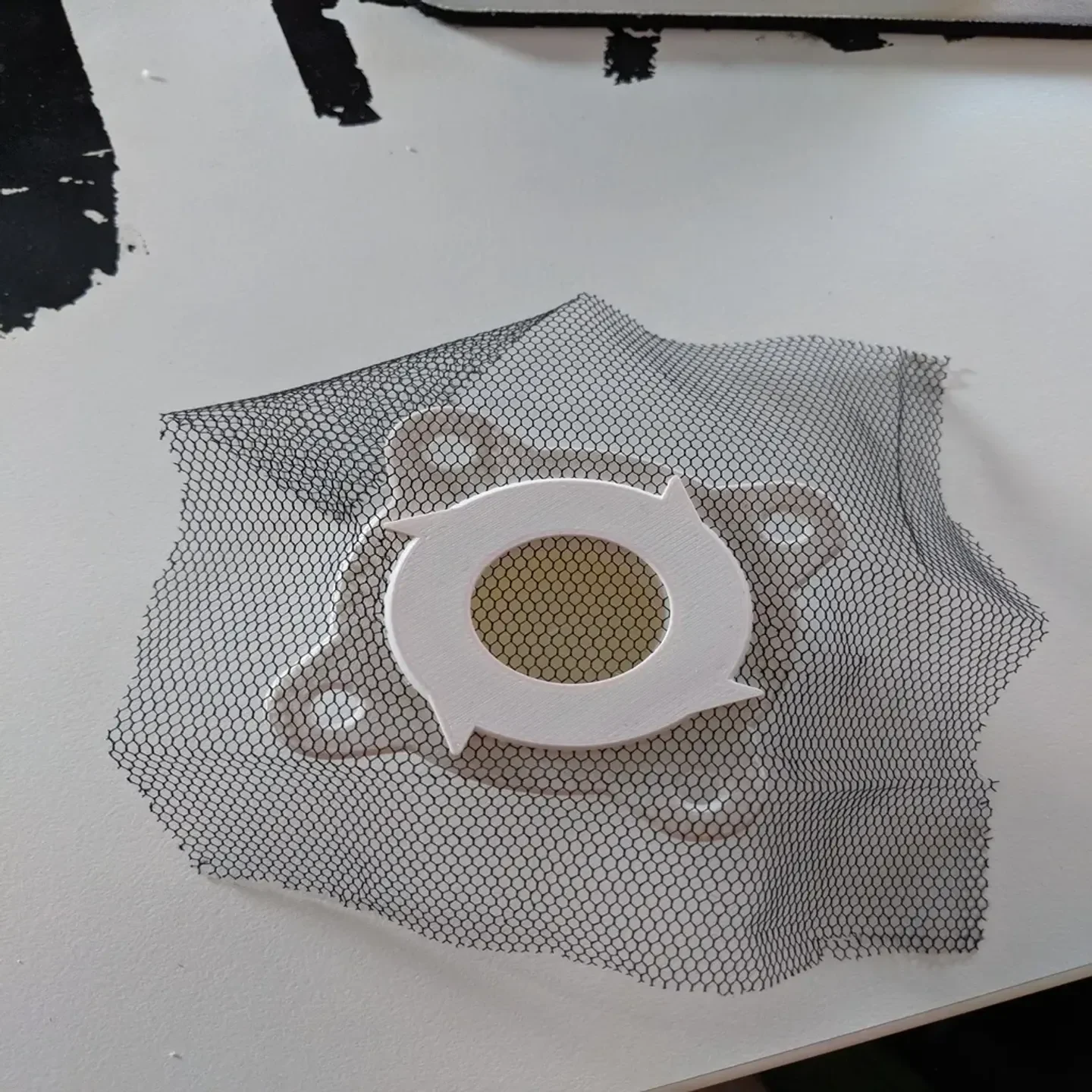

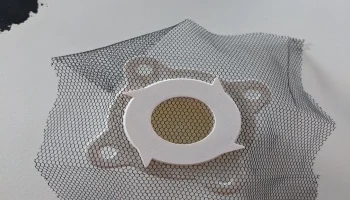

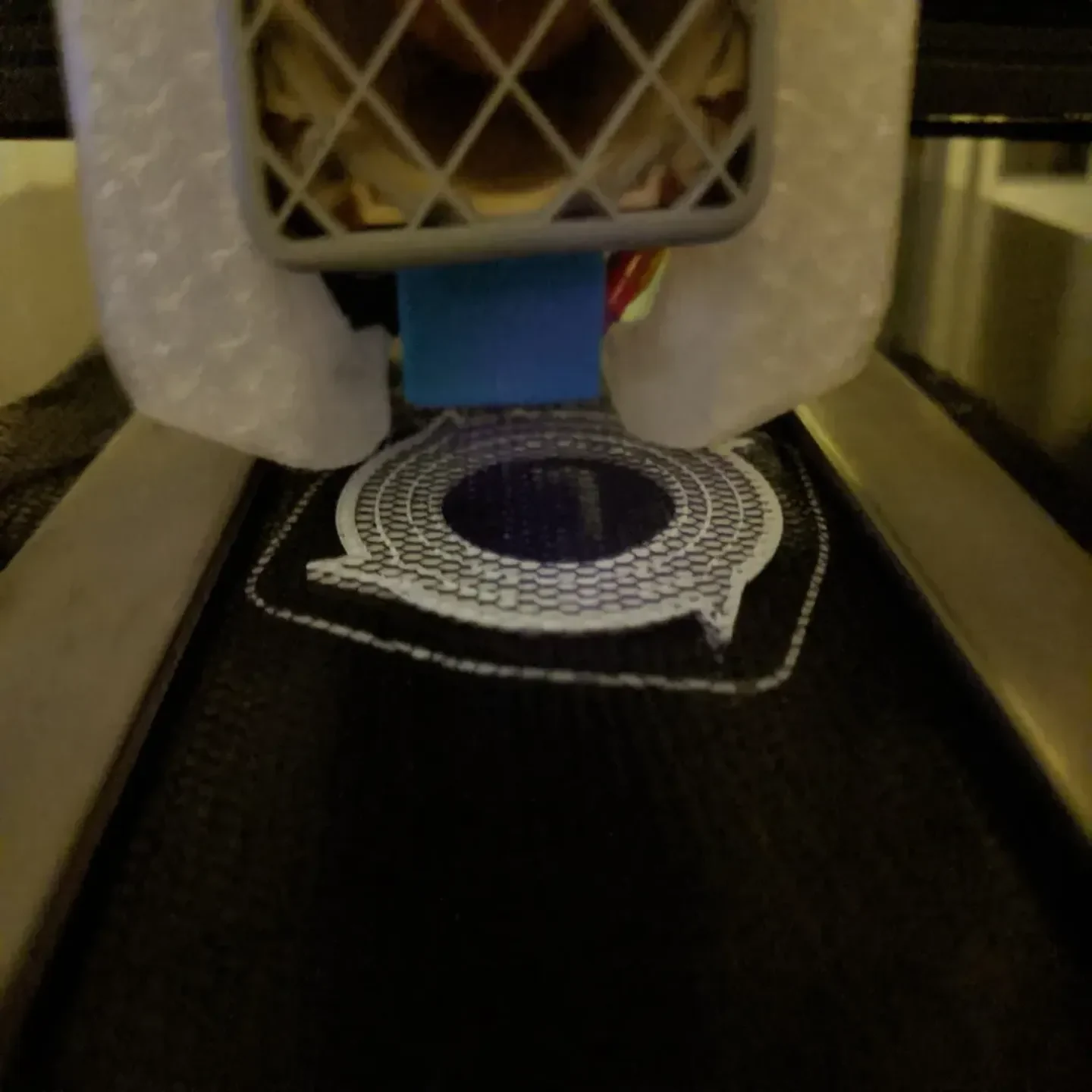

Монтировать сетку во время печати сложно, приготовьтесь сделать несколько попыток. В конце концов я просто держал его там вручную, пока он не был напечатан, и положил линейку по бокам, чтобы они не сгибались.

Я использовал следующие команды, чтобы приостановить печать и вставить сетку:

; -----------------------

G91; установить относительное позиционирование

Г1 З60 Э-10; переместите экструдер вверх на 60 мм и слегка втяните нить, чтобы избежать капель

; не возвращайся домой, иначе на обратном пути он врежется в твои светильники.

M0 Нажмите, чтобы продолжить

Г1 З-55 Е6; переместите экструдер и нить немного назад

G90; установить абсолютное позиционирование

; -------------------

Фильтр_заполнения:

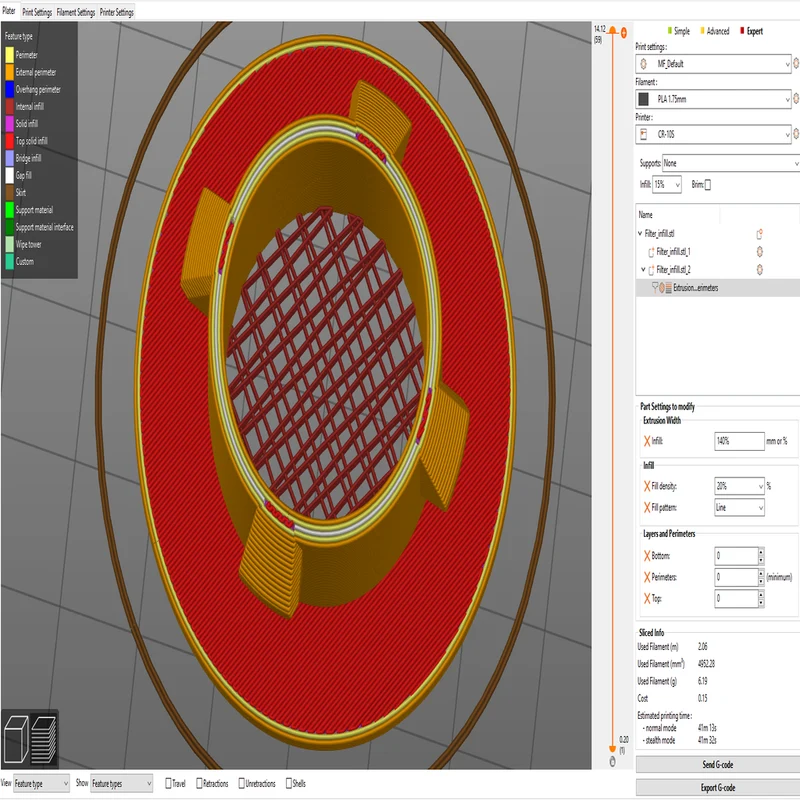

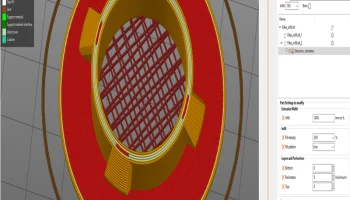

Это альтернатива встроенной сетке для filter.stl. В середине он содержит твердое тело, которое можно настроить для печати только с заполнением, как показано на снимке экрана PrusaSlicer.

Не стесняйтесь попробовать встроить сетку внутрь слоев заполнения, если вы хотите сохранить более тонкий размер. На самом деле это сработало лучше для меня, поскольку сетка, казалось, слилась с нитью.
