Солнечный искатель для солнечных телескопов Лунт

Солнечный искатель штыревого типа для солнечных телескопов Лунт

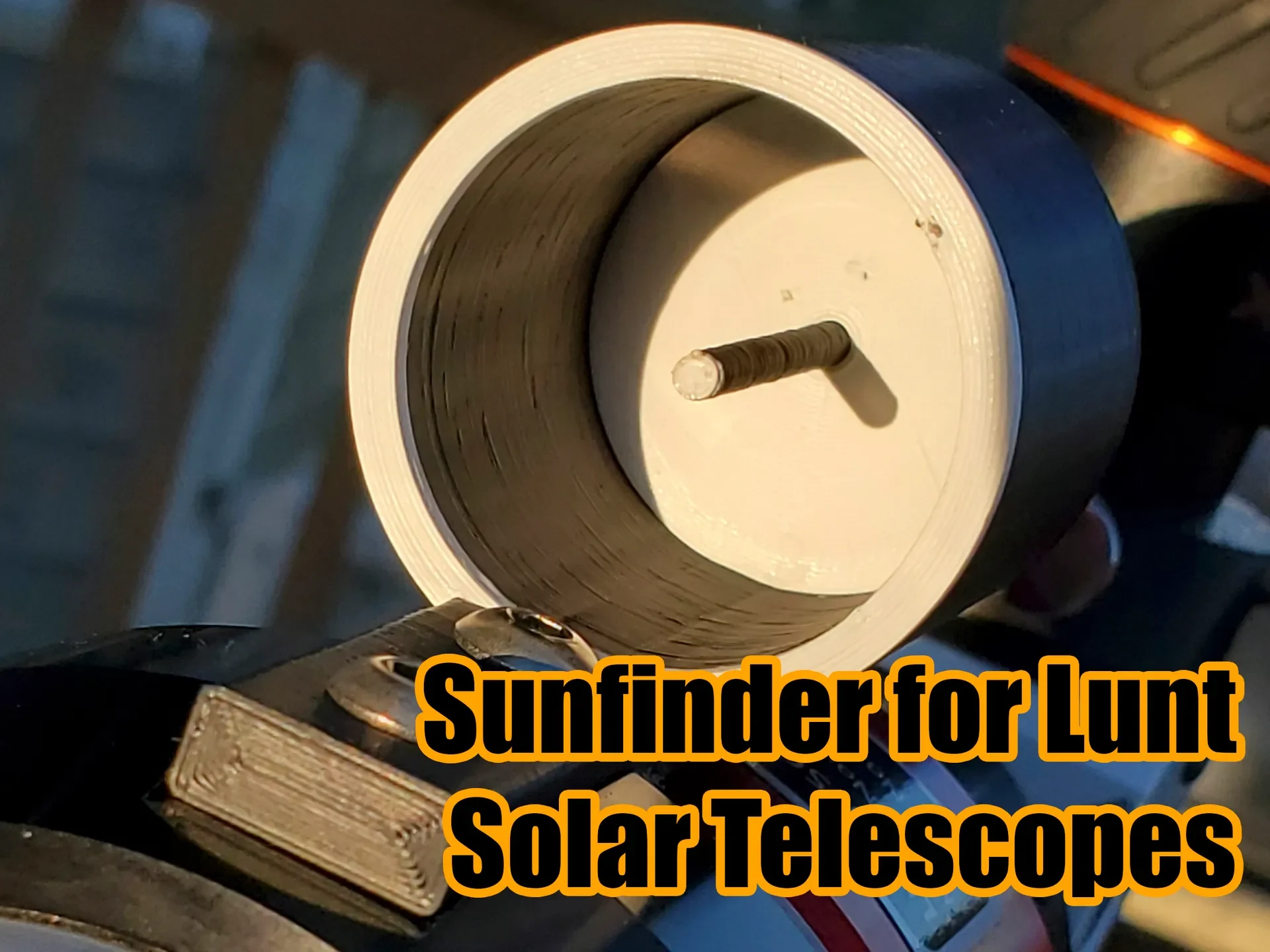

Недавно я приобрел водородный альфа-телескоп Lunt LS50THa с диагональным блокирующим фильтром B600 и решил не тратить 45 долларов на стандартный солнечный искатель, зная, что на самом деле он стоит менее 1 доллара из литого пластика. Мне также не понравились другие солнечные искатели, которые я видел в Интернете, поэтому я решил спроектировать и создать свой собственный. Я начал с точности, долговечности и возможности отводить взгляд от солнца в качестве критериев дизайна. Булавка направлена ​​к солнцу и при правильном выравнивании не имеет тени. Чашка защищает штифт.

Операция проста: регулируйте прицел, пока тень от булавки не исчезнет.

Необходимые материалы:

Нить ASA — она будет направлена на солнце. Используйте АСА.
2 винта с полукруглой головкой 10-32x1/2 дюйма

Настройки печати:

Если у вас есть возможность многоцветной печати, я рекомендую печатать заднюю часть чашки и лицевые края белыми, а все остальные — черными для контраста. В противном случае подойдет любой цвет, который вам нравится.
Высота слоя 0,2 мм
Нет опор
5 верхних/нижних слоев
5 стен
99% концентрическое заполнение

Сборка:

Поместите в прорезь для солнечного искателя в верхней части кольца Lunt OTA. Вставьте винты 10-32 через отверстия искателя и в резьбовые отверстия кольца OTA. Затяните до плотного прилегания.

Примечания:

Эти файлы доступны в рамках Creative Commons — Некоммерческое использование — С указанием авторства. Распечатывайте и используйте на свой страх и риск. CVA Buck не принимает на себя никакого риска или ответственности за использование или неправильное использование файлов.
