Симметричный корпус для WaveShare ESP32-S3 RLCD 4,2 дюйма
Симметричный корпус для WaveShare ESP32-S3 RLCD 4,2 дюйма

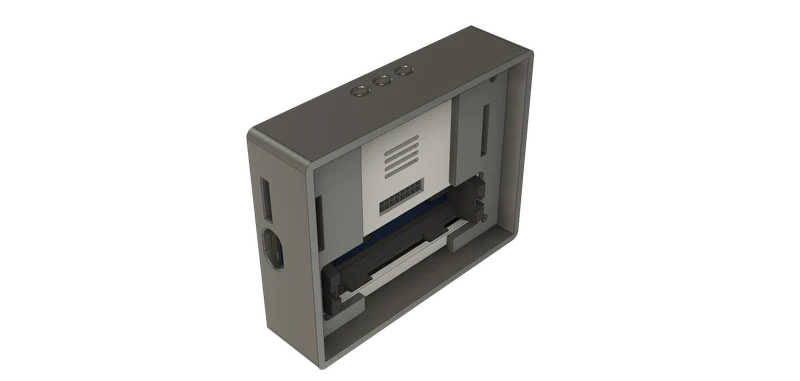

Простой и быстрый в печати футляр с симметричными рамками вокруг дисплея.

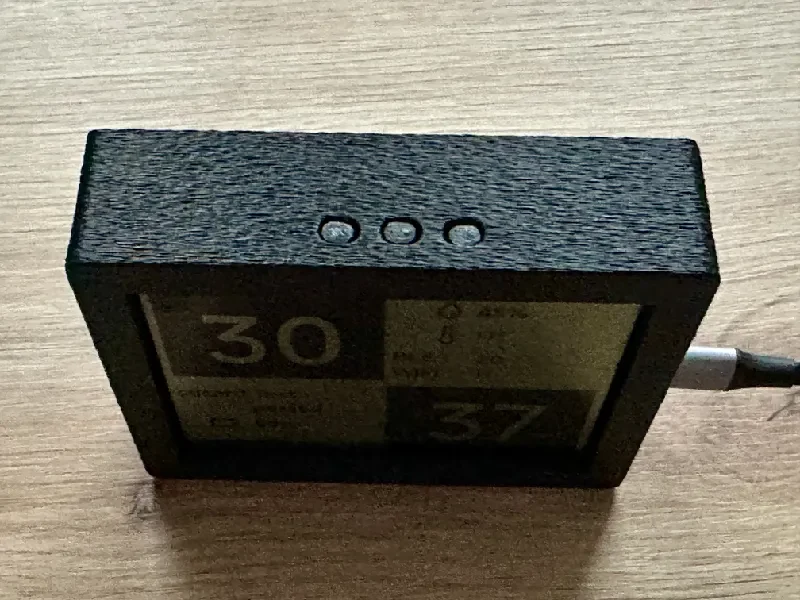

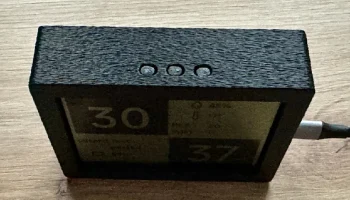

Корпус обеспечивает доступ к порту USB-C и слоту для SD-карты, а также оснащен тремя небольшими удлинителями кнопок в верхней части корпуса для доступа к 3 кнопкам плат.
Корпус предназначен для того, чтобы стоять на столе ровно, но при желании вы можете добавить ножки, входящие в комплект поставки, чтобы поставить его под углом на стол.

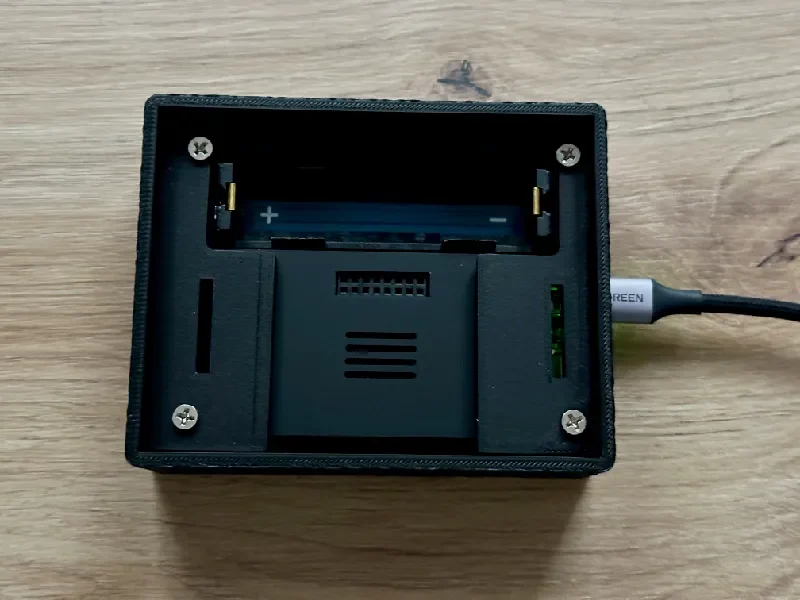

Сзади доступ к держателю батареи 18650 и динамику, а также к разъему по-прежнему свободен, и вы все еще можете использовать немного хлипкие ножки, прилагаемые к дисплею.

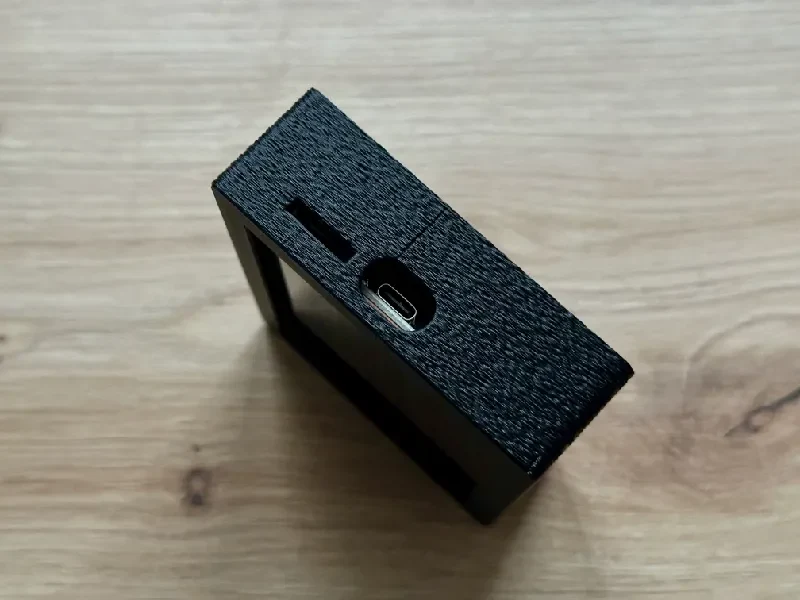

Как вы можете видеть на фотографиях, чехол обернут вокруг дисплея, чтобы скрыть его внутренние компоненты, за исключением разъемов USB-C и SD-карты, доступ к которым вам понадобится для настройки плат��.
Вам понадобятся 4 более длинных винта M2,5x6, чтобы удерживать корпус на экране с задней стороны устройства с помощью 4 имеющихся отверстий для винтов, которые, к сожалению, имеют размер M2,5.
⚠ ПРИМЕЧАНИЕ. Не используйте слишком длинные винты, которые могут повредить экран. Будь осторожен. ⚠

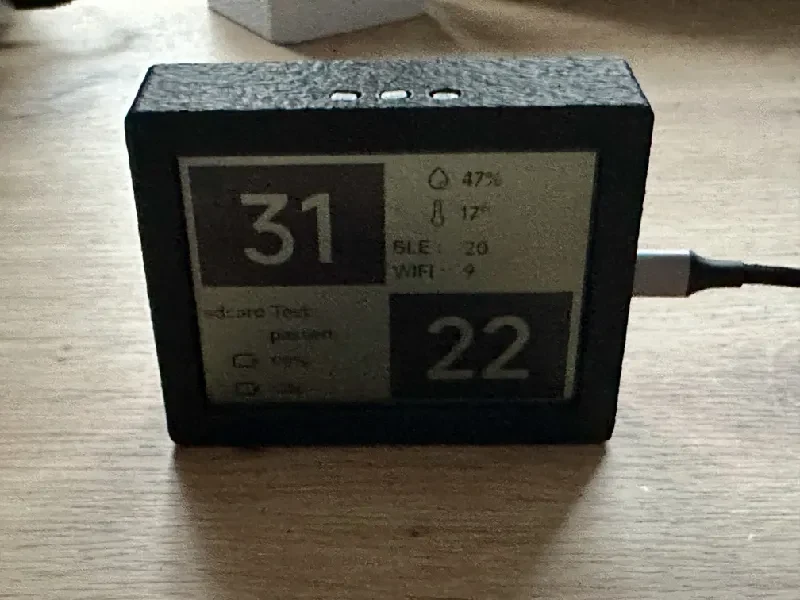

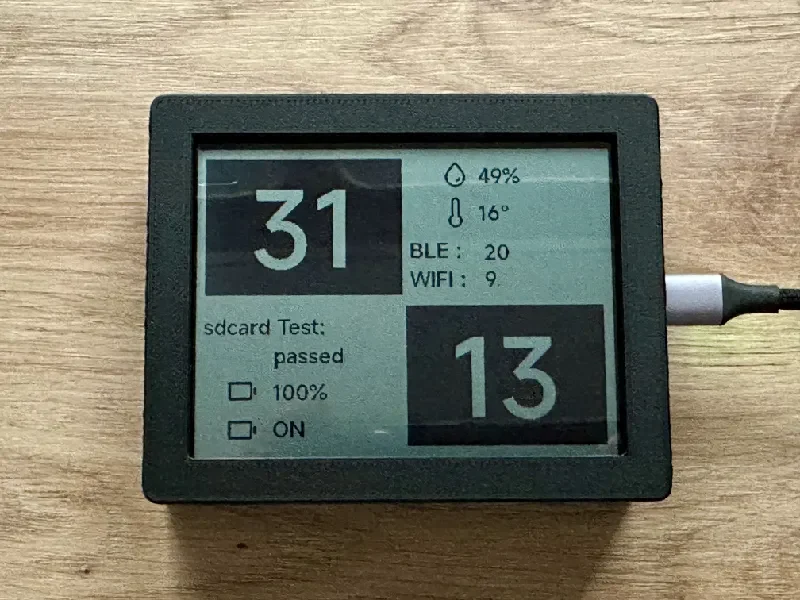

Вот несколько фотографий
Необходимые детали
1x WaveShare ESP32-S3 4,2-дюймовый RLCD
4 винта M2,5x6
Ресурсы и пример кода
https://www.waveshare.com/esp32-s3-rlcd-4.2.htm
https://docs.waveshare.com/ESP32-S3-RLCD-4.2/Resources-And-Documents
https://github.com/waveshareteam/ESP32-S3-RLCD-4.2
https://github.com/VolosR/waveshareLRCL
Инструкции по печати
профиль скорости 0,2
Органические подложки от использования печатной платформы
Использован сатиновый лист
Без полей
Активируется нечеткая кожа на внешних стенках корпуса.

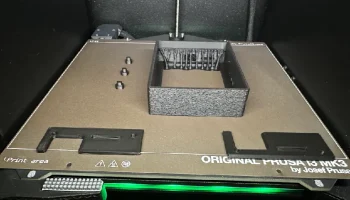

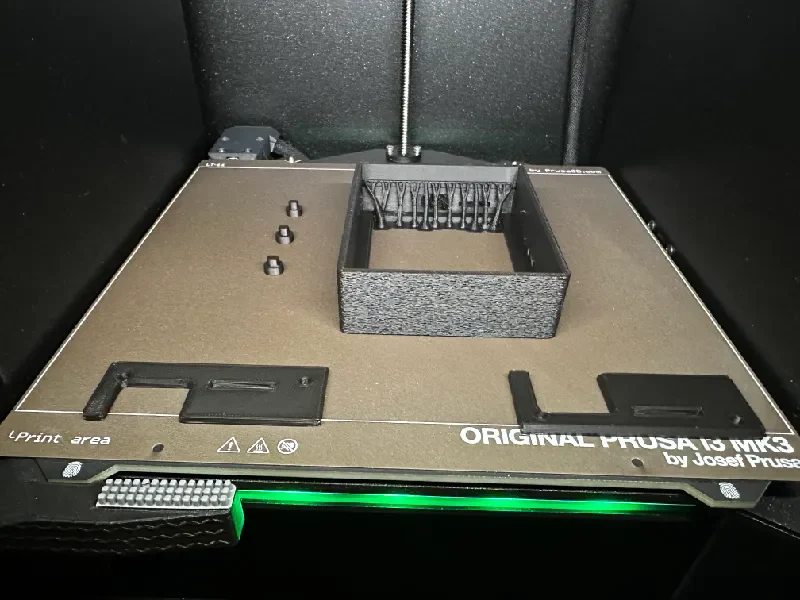

В настройках печати установлен отдельный вывод деталей для печати всех деталей друг за другом:
Удачной печати =)
