ESP32 D1 Mini - LD2422 - аккумулятор - радарный датчик мм..

В бесплатных приложениях для домашней автоматизации вы можете создавать собственные датчики для контроля/обнаружения окружающей среды. Чтобы создать детектор/датчики, вам необходимо иметь несколько электронных карт, чтобы создать новое устройство и добавить его в приложение Home Assistant.

У вас есть несколько примеров здесь: https://esphome.io/

Данная модель создана для размещения радара человека (не ИК, а радара тела человека).

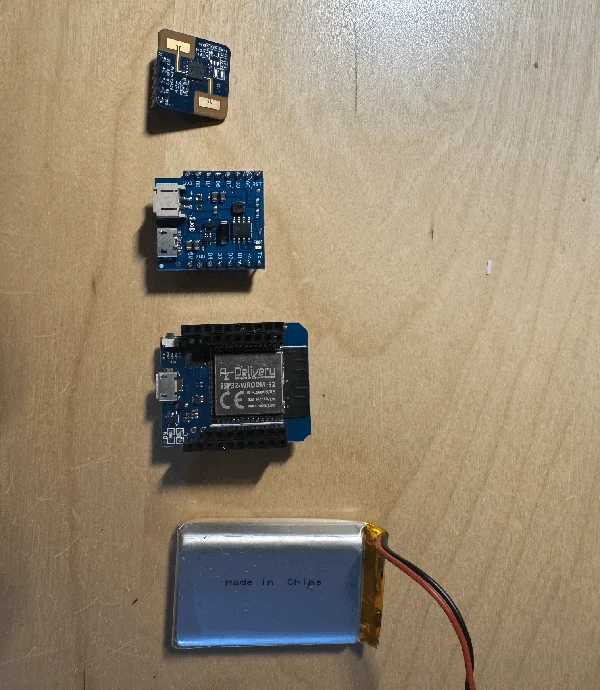

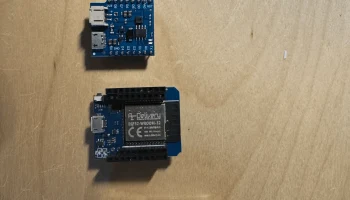

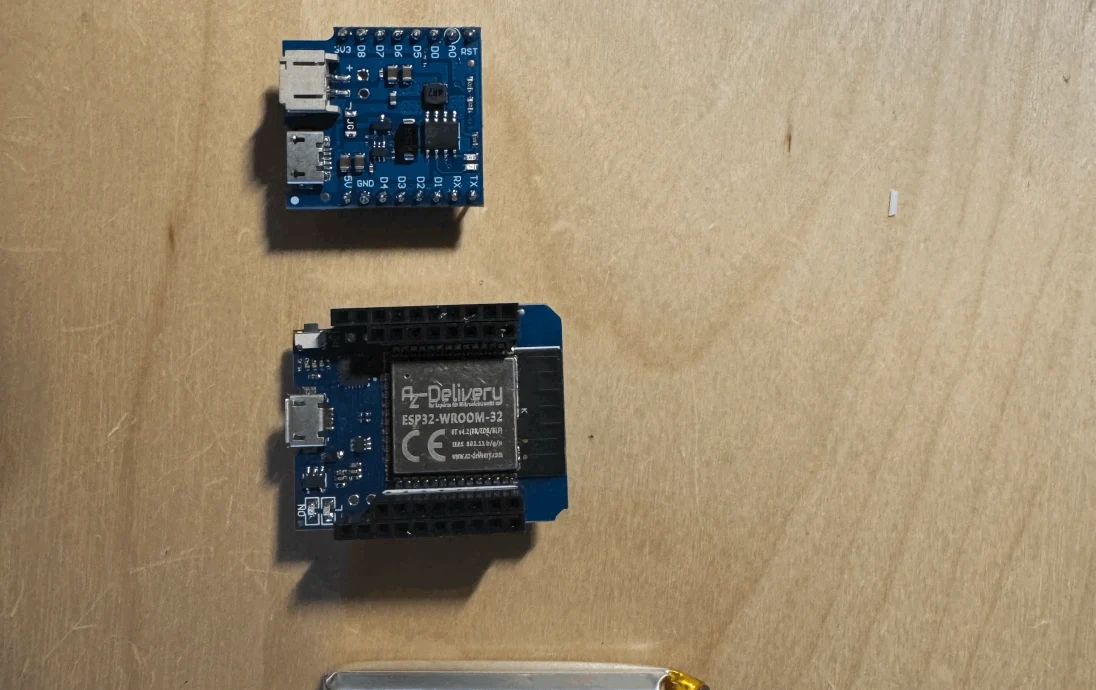

Список материалов:

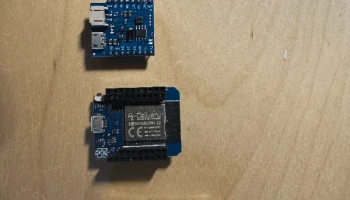

ЭСП32 д1 мини
Экран аккумулятора (для подключения липо-батареи)
радарная карта: HLK-LD2420
Батарея Lipo, пример: LP103454, 3,7 В, 2000 мАч, 7,4 Втч.

Настройки печати:

15% заполнение
PLA в этом примере может быть PETG, ABS,...
Требуется поддержка

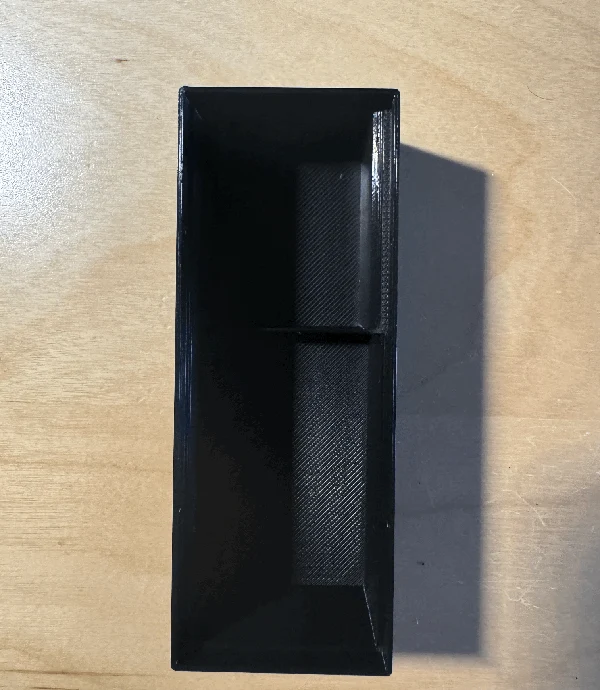

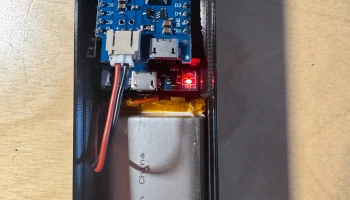

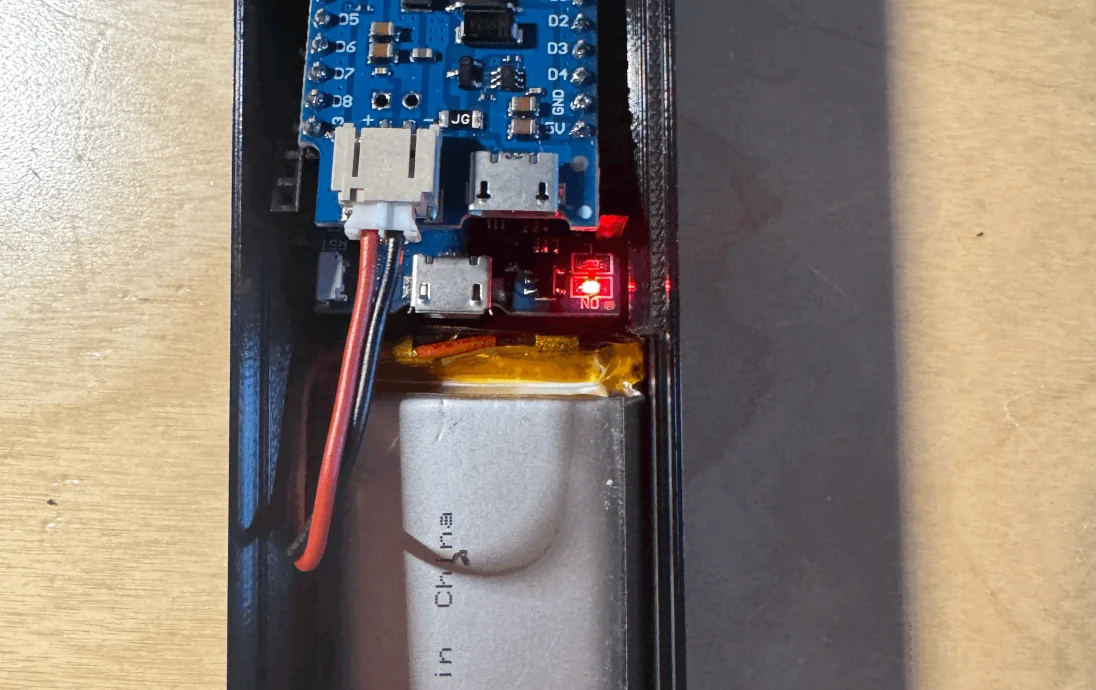

В нижней части:

Стена к батарее держит
esp32 d1 mini и держит щит (не так сильно)

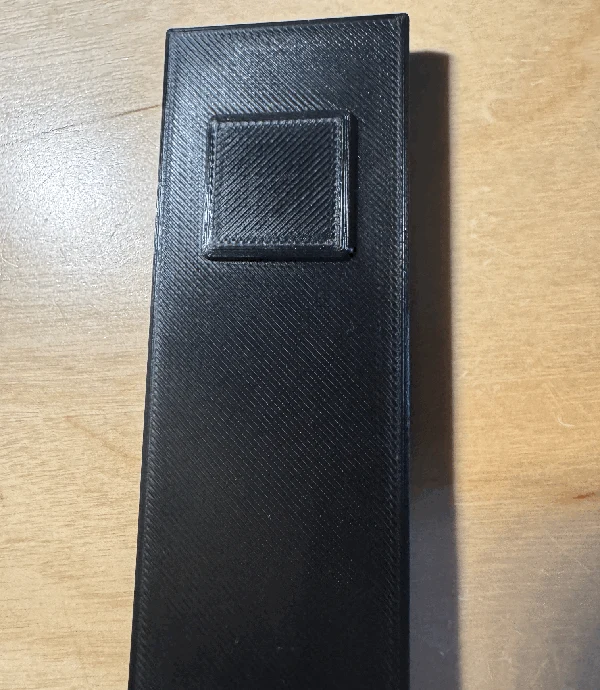

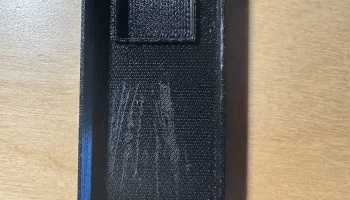

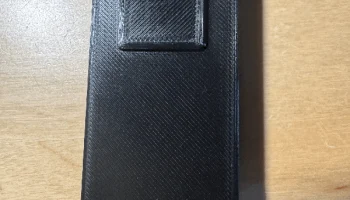

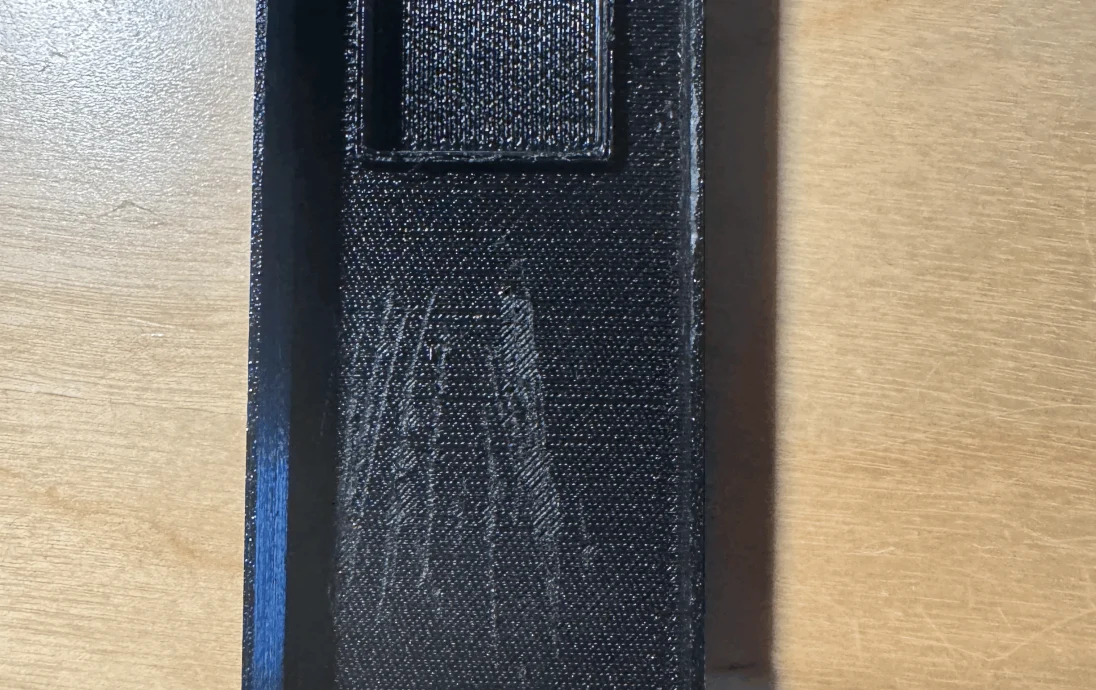

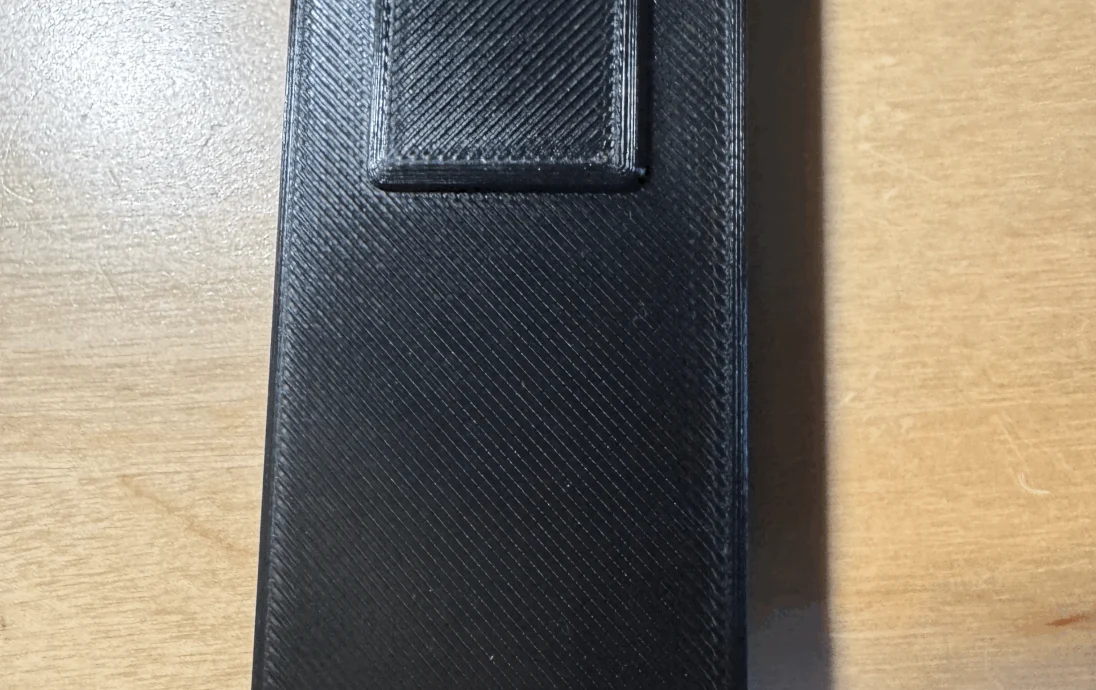

в верхней части:

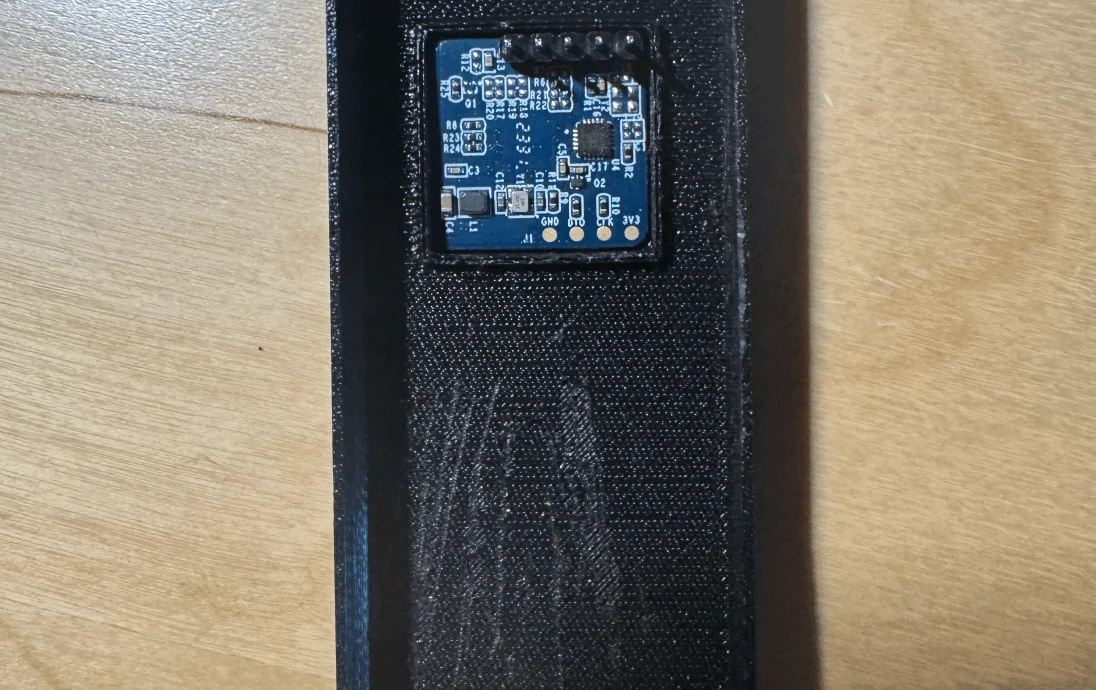

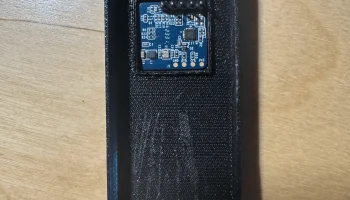

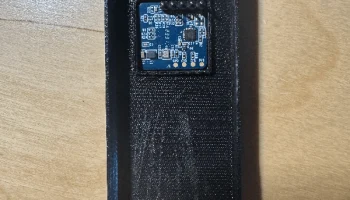

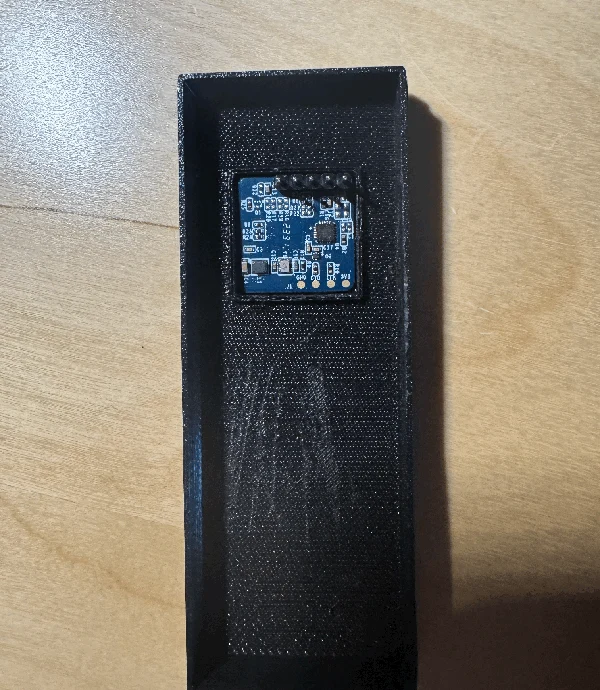

На квадратную площадку можно разместить радарную карту (LD2420), нанесите немного горячего клея.

Ссылка на страницу проекта радарного датчика миллиметрового диапазона 2,4 ГГц: https://esphome.io/comComponents/sensor/ld2420.html.

Потребляемая мощность:

ESP32 d1 мини: 40 мАч
LD2422: 50 мАч
Lipo 2000 мАч: + или — 22 часа (с ESP32 d1 mini + LD2422)
