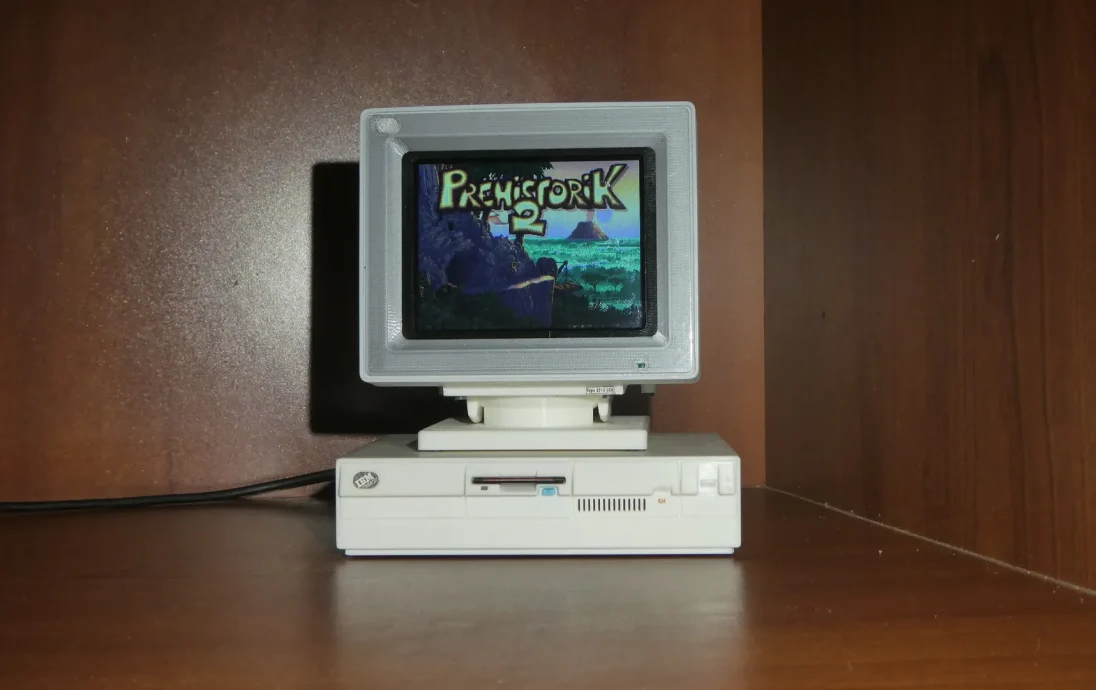

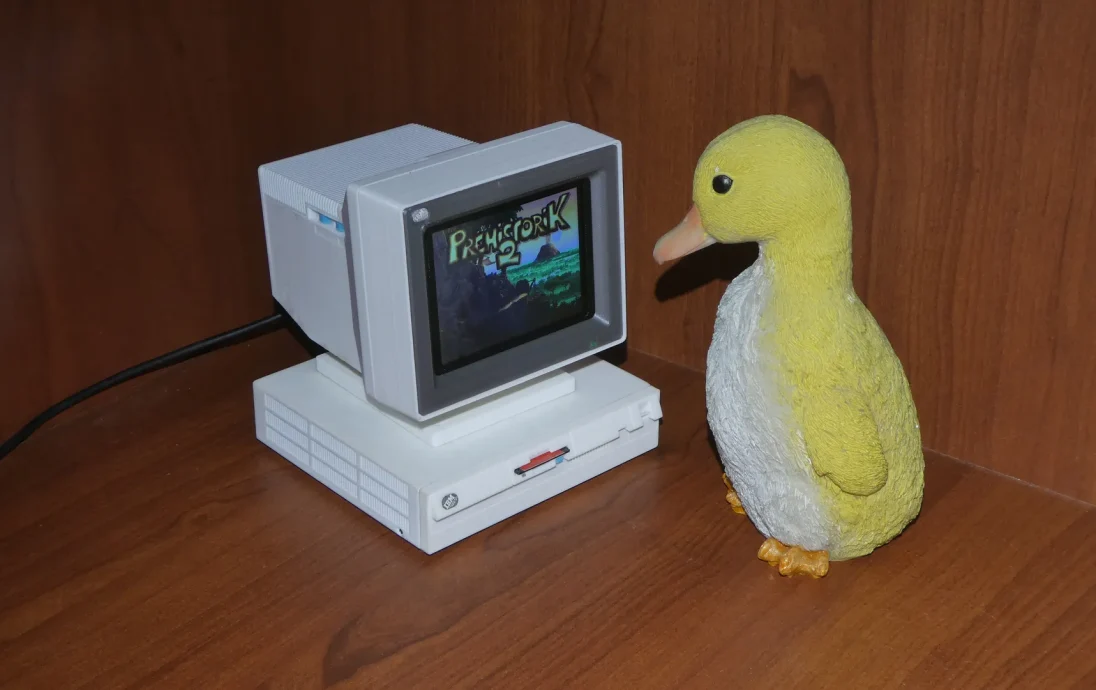

Цветной дисплей IBM PS/2 8512 - TFT 2,8 дюйма + мод ESP32..

Наконец-то у меня появилось время обновить модель, установив 2,8-дюймовый TFT-дисплей, который выглядит довольно аккуратно. 2,4-дюймовую версию удалять не буду, потому что ее гораздо проще собрать тем, кто не имеет даже элементарных знаний в электронике и не хочет паять провода.

В обновленной модели представлены новые возможности:

1) Сенсорная панель (возможность управления программой касанием экрана).
2) Опциональная возможность управления яркостью подсветки TFT из программного обеспечения с помощью ШИМ.
3) Дополнительный реалистичный зеленый индикатор питания с использованием зеленого светодиода.

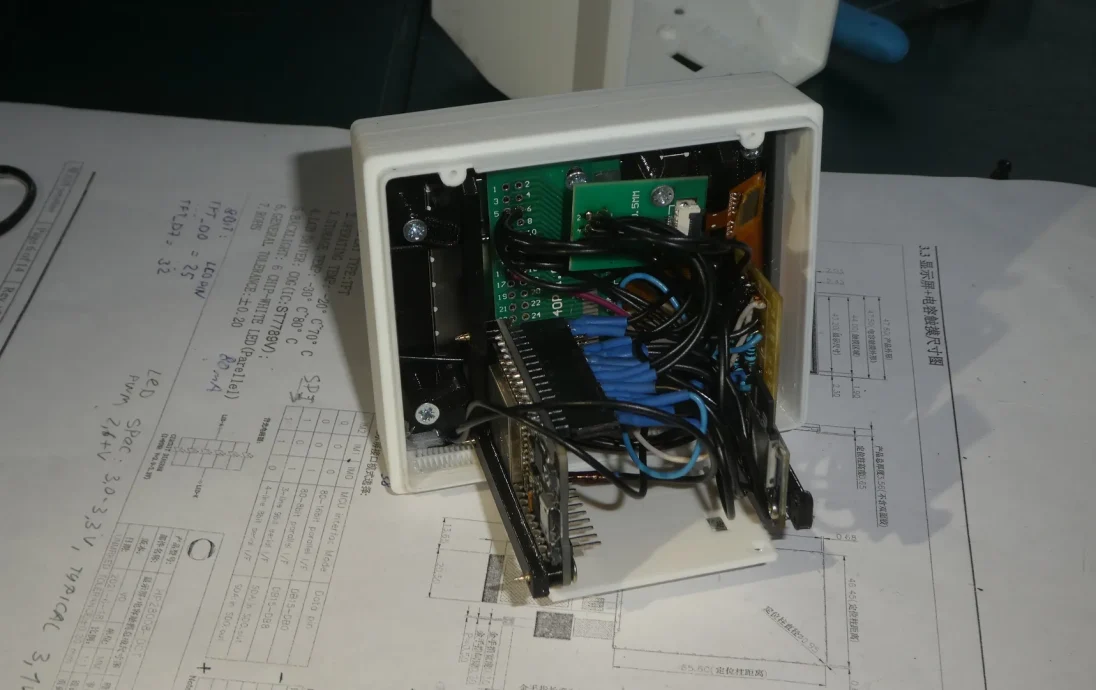

ДЕМО И ИНСТРУКЦИЯ ПО СБОРКЕ.
НАСТРОЙКИ ПЕЧАТИ.

Вам необходимо скачать и распечатать все файлы из стандартной версии, кроме CRT и FRONT-GRAY-FRAME, они заменены файлами из этого ремикса.

ЭЛТ:
первый слой 0,28 мм (это ВАЖНО!!!)
остальные слои 0,20 мм

СЕРАЯ РАМКА:
все слои 0,12 мм

ЗАПЧАСТИ КУПИТЬ.

Я предоставляю ссылки на AliExpress на самые дешевые товары, которые я смог найти. Цена, которую я упоминаю здесь, уже включает стоимость доставки в мою страну и может отличаться от стоимости доставки в другие страны. В зависимости от вашей страны, возможно, вы сможете купить его дешевле на ebay, amazon или даже в местных магазинах электроники, поэтому поищите в разных магазинах и сравните цены...

1) ESP32 30-контактный DevKit
3,5 доллара: https://aliexpress.com/item/1005002410521023.html?sku_id=12000028255222863
Любой другой MCU можно использовать, если переделать под него крепление вручную.

2) HP28008 IPS 2,8-дюймовый 40-контактный SPI TFT ЖК-дисплей RGB565 ST7789V GT911 IC 240(RGB)*320
16,1 доллара США: https://aliexpress.com/item/1005004628969756.html?sku_id=12000029895642483
Модель может быть совместима с другими 2,8-дюймовыми TFT-экранами, но вам придется вручную немного отрегулировать отверстие и центральную регулировку вашего TFT, поскольку разные 2,8-дюймовые экраны имеют немного разные размеры и выравнивание области обзора. Разница может быть всего в 1-2 мм, но все равно придется перепроектировать отверстие для него, чтобы расположить зону обзора точно по центру модели. Это не большая проблема, поскольку большинство поставщиков предоставляют PDF-файл со спецификациями, в котором указаны все размеры (вы можете запросить спецификации у продавца). Если у вас нет спецификаций, вы можете измерить размеры самостоятельно с помощью штангенциркуля. Честно говоря, это не самый лучший IPS-экран, который я видел, потому что он мен��ет контрастность под разными углами обзора, поэтому, если вы найдете что-то лучше по доступной цене, дайте мне знать, и, возможно, я тоже куплю :) На случай, если этот TFT больше не продается, вот другие модели, которые я хотел попробовать. Они работают только в режиме SPI и имеют 18-контактный кабель вместо 40-контактного, поэтому для него придется покупать 18-контактный переходник и переделывать крепления для него в модели.

NONAME ST7789-IPS-с CTP (только SPI, 18-контактный кабель).
11,09 долларов США https://aliexpress.com/item/1005007275702692.html?sku_id=12000040032820461

DUOWEISI HC28030 (только SPI, 18-контактный кабель).
12,31 доллара США https://aliexpress.com/item/1005004767497545.html?sku_id=12000030398703987

UICPAL IPS HC28030-DCT (только SPI, 18-контактный кабель).
14,72 доллара США https://aliexpress.com/item/1005005432779886.html?sku_id=12000033054052972

SURENOO SHP0280B-240320 (только SPI, 18-контактный кабель).
20,67 долларов США https://aliexpress.com/item/1005004826120182.html?sku_id=12000030631067183

Есть и много других, я перечислил лишь некоторые из тех, о которых заявлено, что это IPS (не TN) экраны. Не рекомендую покупать для этой модели TN-экраны: они действительно дешевле, но все они рассчитаны на вертикальную ориентацию, а в горизонтальной ориентации выглядят довольно непривлекательно (искажают цвета).

3) 40-контактный переходник FFC FPC 0,5 мм на DIP 2,54 мм.
6-контактный переходник FFC FPC 0,5 мм на DIP 2,54 мм.

Вам понадобится только один 40-контактный разъем (или 18-контактный, если вы покупаете TFT только с SPI) и один 6-контактный разъем для сенсорной панели. Купите его без разъемов для пайки или с разъемами для гнездовых проводов DuPont.

$2,93: https://aliexpress.com/item/1005001634274130.html?sku_id=12000016912613219 (5 шт. 40-контактные, без разъемов)
$1,25: https://aliexpress.com/item/1005001634274130.html?sku_id=12000016912613223 (5 шт 6-контактные, без головки
