Корпус для DIY взломщика сетей
Источник:

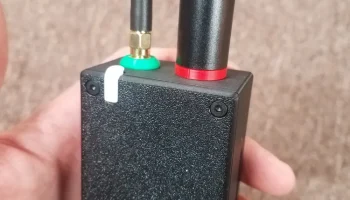

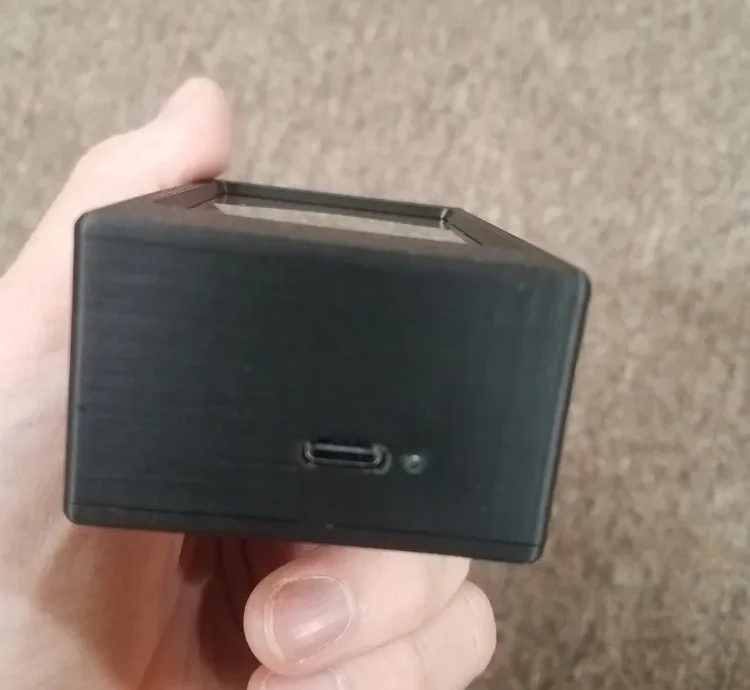

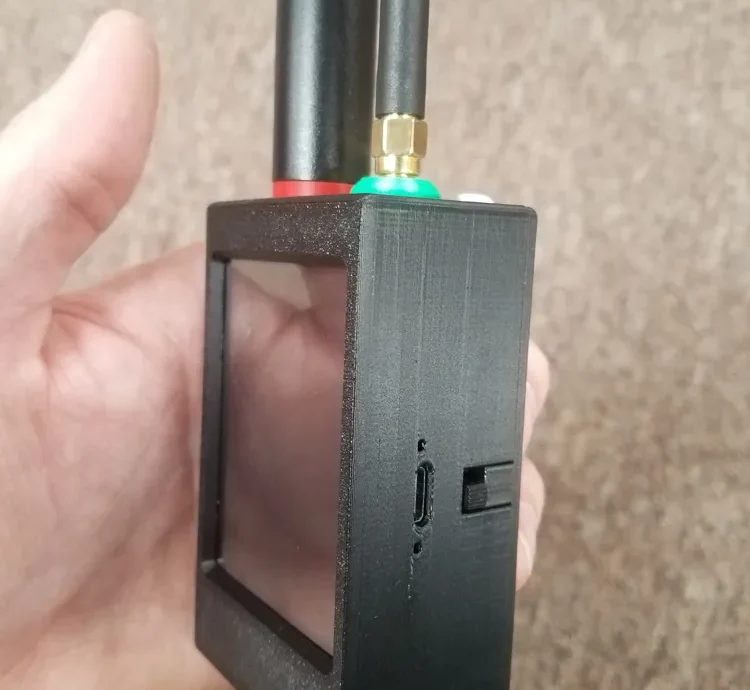

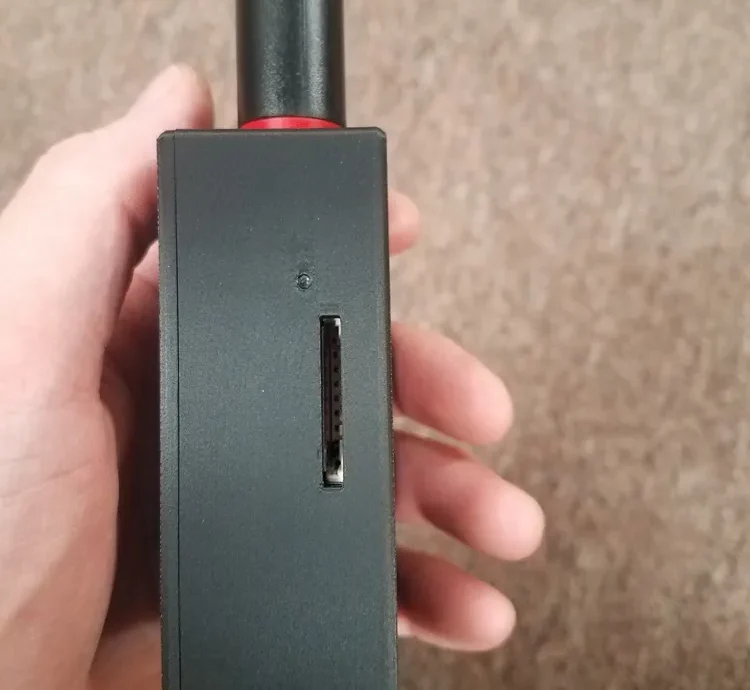

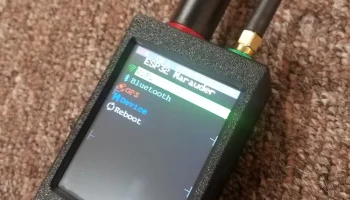

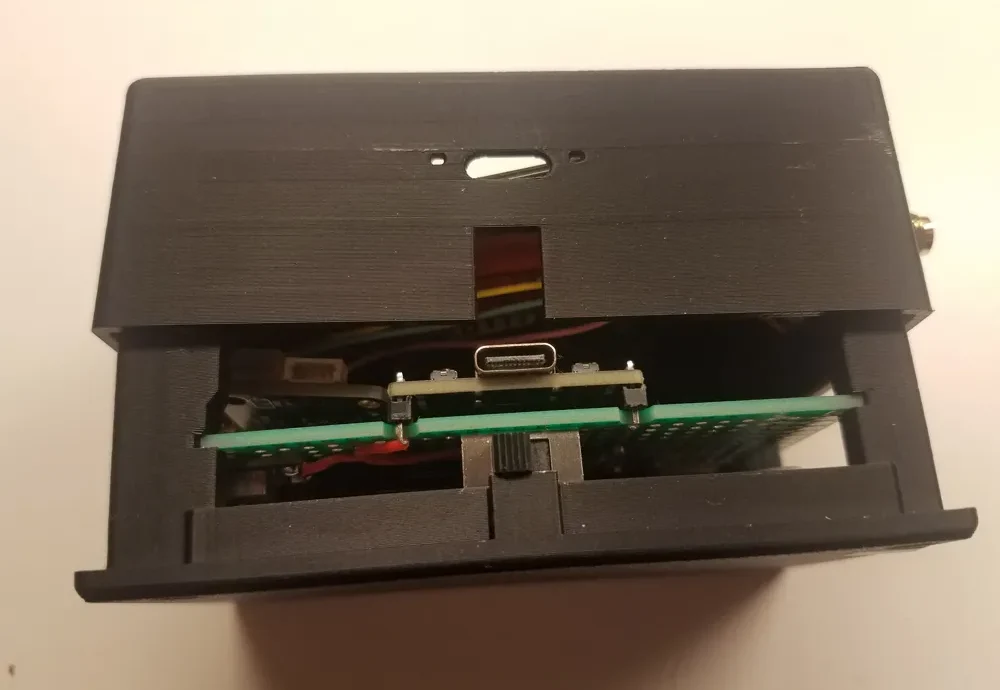

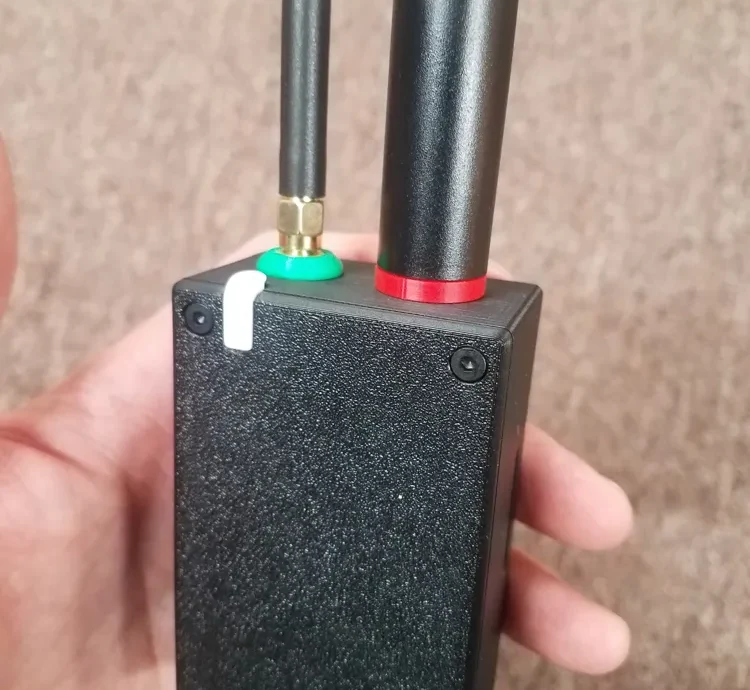

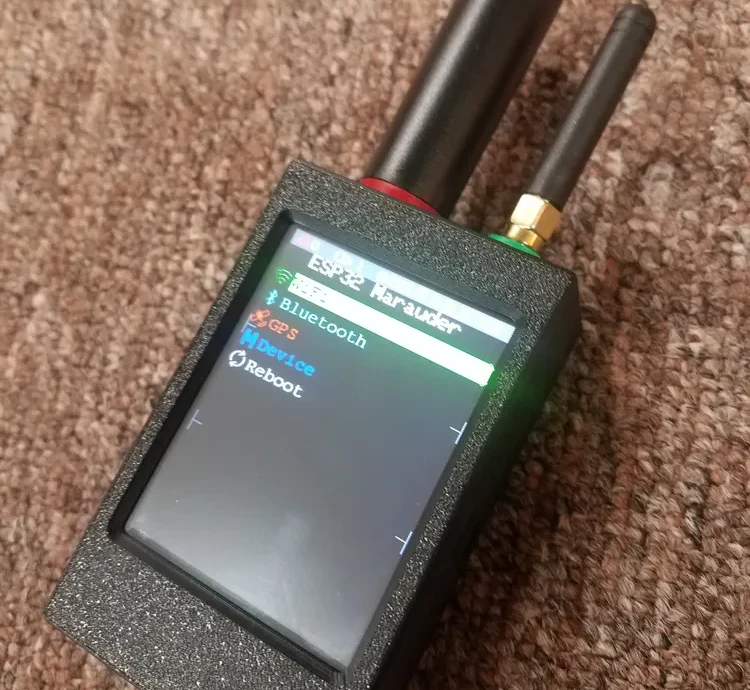

Корпус для самодельного устройства тестирования на проникновение Marauder v6.1 с поддержкой Wi-Fi и Bluetooth.
Если дело в недостатке навыков, то лучше оставить всё как есть. Если же вы готовы учиться, то изучите вопрос. Удачной сборки!

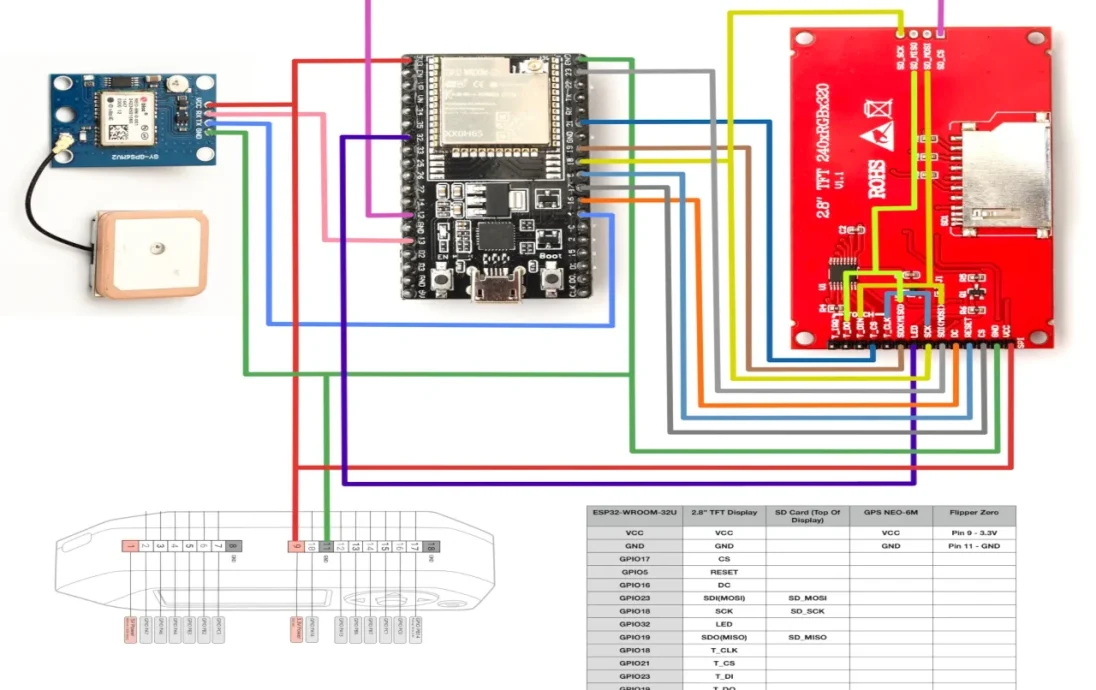

Распиновка: (v6.1)
https://github.com/JustCallMeKoko/ESP32Marauder/blob/master/User_Setup_og_marauder.h#L178

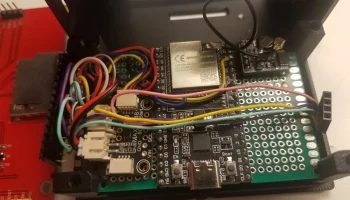

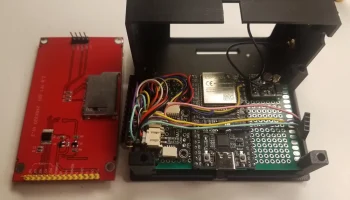

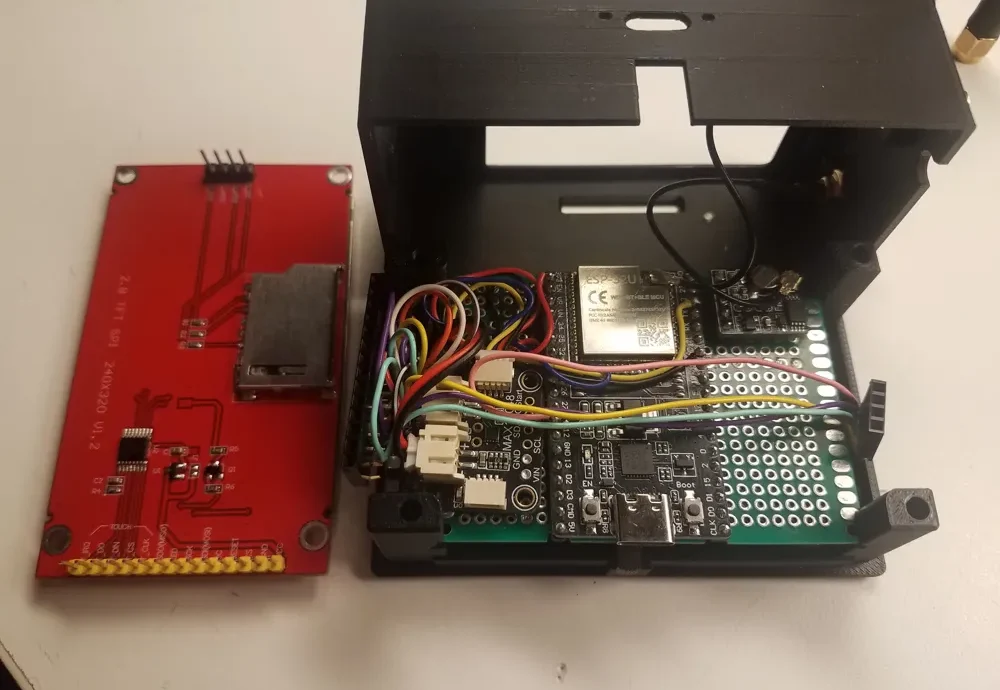

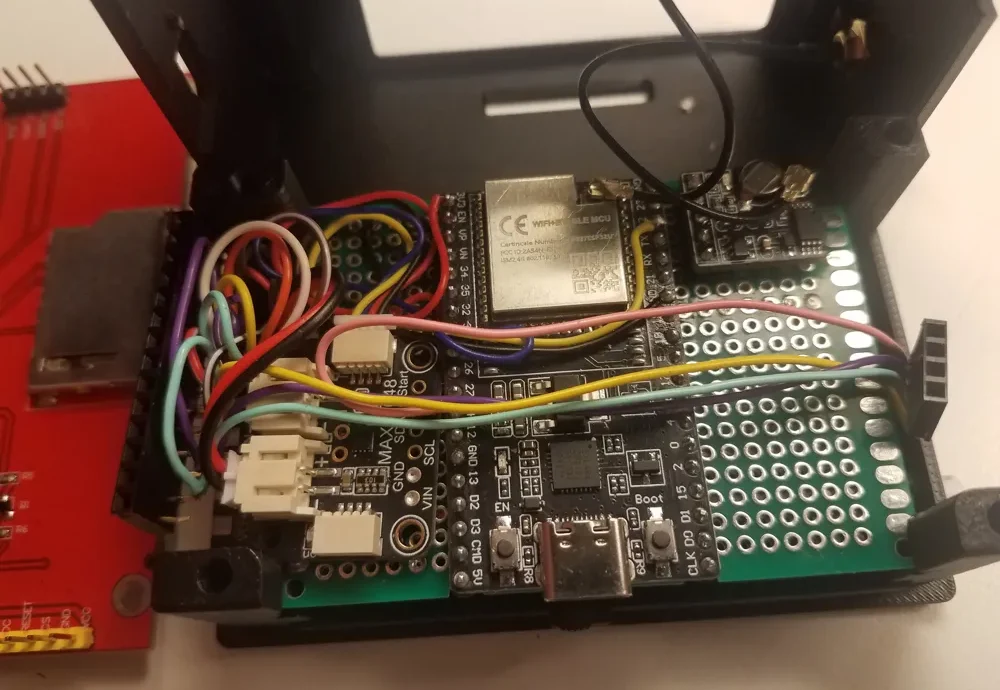

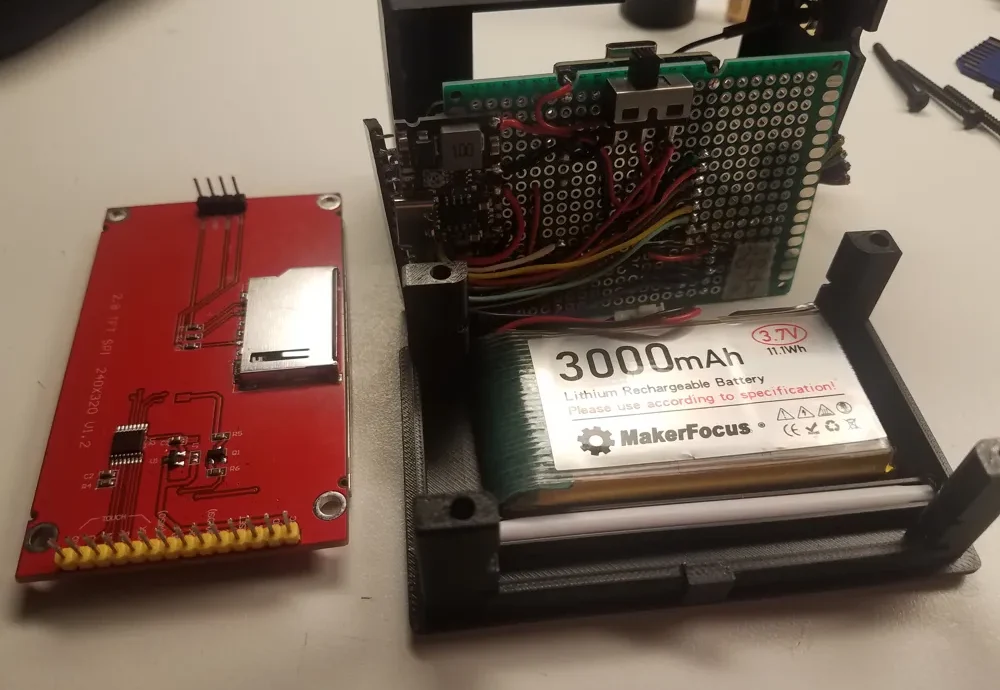

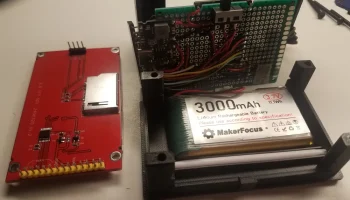

Необходимые для сборки детали:
- ESP32-DevKitC V4
- 2,8-дюймовый сенсорный TFT-дисплей
- GPS-модуль ATGM366H
- Индикатор заряда MAX17048
- Модуль заряда и повышающего преобразователя TP4056
- 3-контактный тумблер
- Аккумулятор MakerFocus емкостью 3000 мАч
Если сенсорный экран работает в обратном режиме, добавьте определение «#define TFT_SHIELD»
под блоком «#if defined(MARAUDER_V6) || defined(MARAUDER_V6_1)» в файле configs.h и скомпилируйте прошивку.
