Роликовая ножка для корпуса NZXT H7 Flow

Мои компьютеры живут под углом L-образного стола, поэтому я всегда предпочитаю заменять их ножки роликами, чтобы облегчить доступ к портам и т. д.

Я напечатал их из нейлона (Taulman3D Alloy 910, черный) для прочности и ударопрочности, но, вероятно, подойдет практически все (возможно, придется сильно увеличить плотность, если вы хотите попробовать ТПУ). Обычно я бы использовал сопло диаметром 0,6 мм для такой детали, но есть одна тонкая стенка, которая могла бы пострадать.

Единственная причина, по которой они такие высокие, заключается в том, что винты, которые идут в комплекте с роликами, имеют длину около 9/16 дюйма (14 мм+), и у меня не было под рукой 16 чего-то подходящего и более короткого. Если да, отрегулируйте значения роликовых винтов в ячейках C15-C16 в электронной таблице FreeCAD, и все будет переработано за вас.

Требуемые детали
Корпус NZXT H7 Flow — и, возможно, другие модели этой компании; это только тот, который у меня есть
Небольшие поворотные ролики с крепежными отверстиями, расположенными в квадрате на расстоянии 20 мм по сторонам. Если хотите увидеть, что у меня есть, поищите на Amazon B09Q38VK55, но они довольно общие. Если ваши ролики больше или меньше, см. ячейку A15 в таблице FreeCAD.
Дополнительно: восемь (8) винтов с головкой под торцевой ключ m3 x 6 мм. Может работать только с 4 мм; может достигать 12 мм.
Подготовка к печати

Смойте клей-карандаш, если он использовался для склеивания/разделения. Вы сможете выдвинуть опоры, вставив небольшой шестигранный ключ или отвертку с другой стороны. Требуется только центральное отверстие; остальные по желанию...

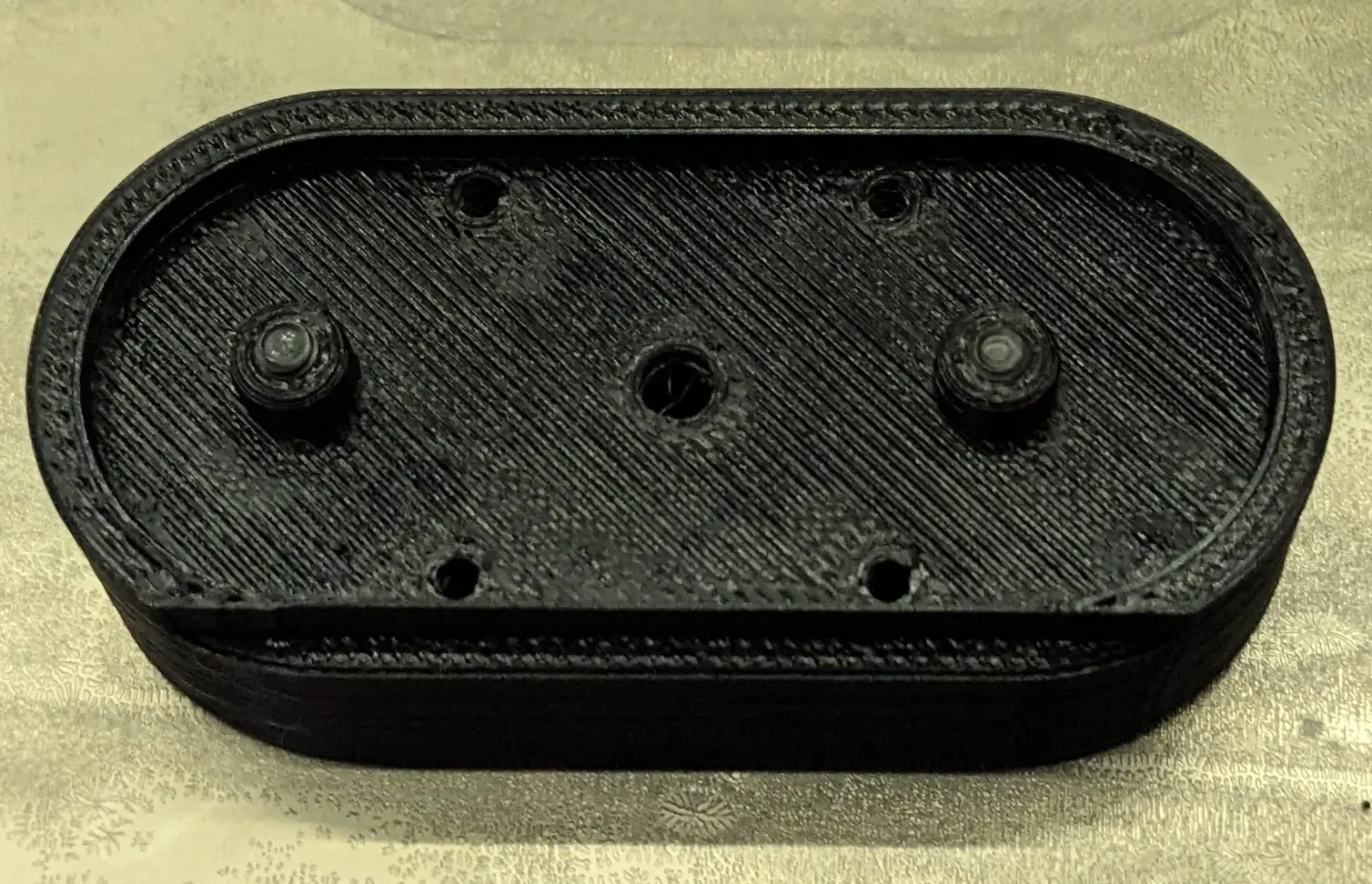

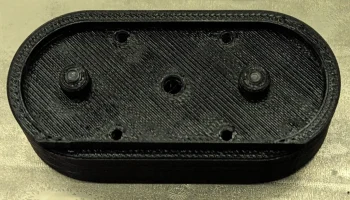

Необязательно: меня немного беспокоило, что фиксирующие штифты могут оторваться (при столкновении с печатными слоями) при ударе. Если у вас есть 8 винтов с шестигранной головкой м3, вы можете вставить их в отверстия для большей прочности, как показано на второй фотографии. SHCS длиной 4 мм и 6 мм можно ввинчивать до упора. Более длинные винты до 12 мм тоже подойдут, но не вкручивайте их дальше, чем показано. Должен быть саморезным; облегчит задачу предварительно постукивая по ним со стороны выступа. Если вы не используете здесь винты, вам не нужно снимать опоры, закрывающие эти отверстия.

Сборка

Для этого я аккуратно положил корпус на большую непрозрачную сторону (справа). Подходите сами. Снимите нижние фильтры, если так удобнее.

На каждую ногу:

Аккуратно подденьте резиновую прокладку примерно наполовину, чтобы можно было вставить крестовую отвертку в центр и выкрутить винт № 6-32.
Снимите оригинальную лапку и сохраните ее, если захотите использовать ее в будущем.
Вставьте винт №6-32 в центральное отверстие печатной ножки и вытолкните его в сторону с помощью фиксирующих штифтов.
Совместите ножку с корпусом так, чтобы маленькая прорезь оказалась внутри, к фильтру, и надавите на корпус, направляя фиксирующие штифты.
Затяните винт №6-32.
Прикрепите ролик к ножке с помощью прилагаемых винтов длиной не более 9/16 дюйма (14,3 мм), иначе вы ударитесь о корпус.

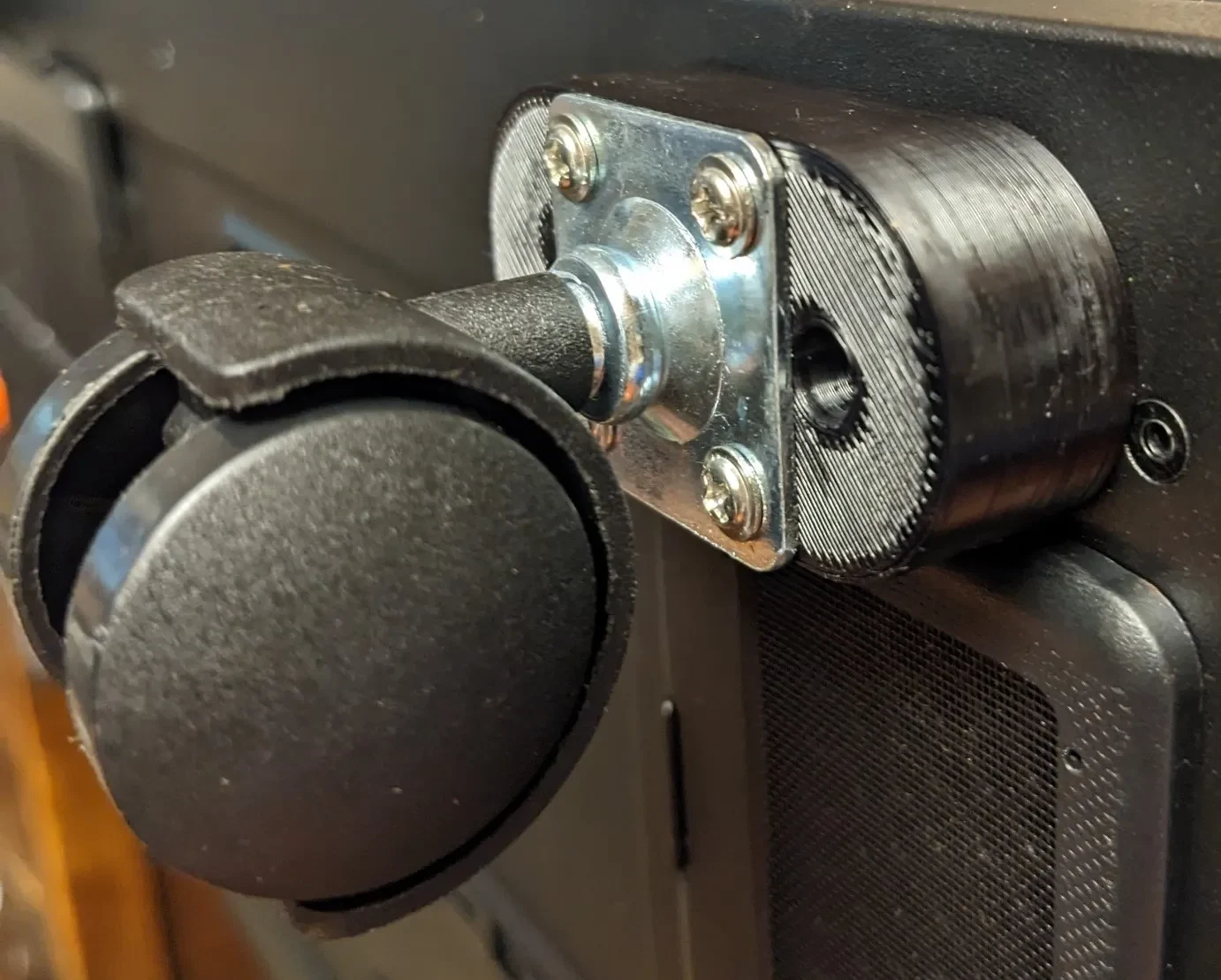

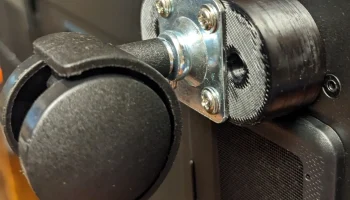

Крепежные пластины для роликов немного шире ножки (даже без конуса оригинала). Я попытался выровнять ролики так, чтобы они находились на одном уровне с внешним краем стопы, как показано на третьей фотографии.

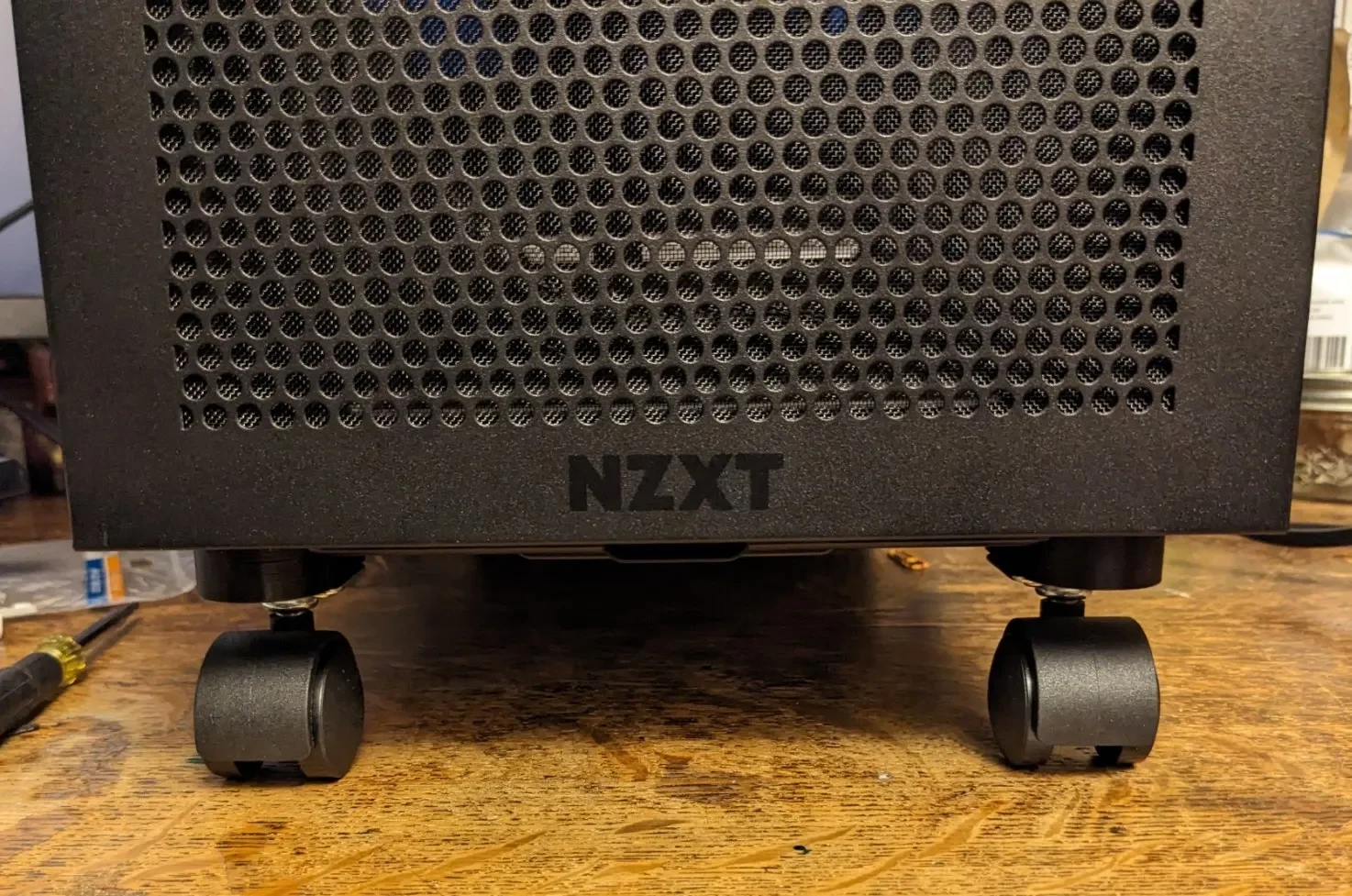

Установите фильтры на место и снова установите корпус правой стороной вверх. (Фото на обложке)
