CR-10S PRO Блок выравнивания высоты z - прямое выравнива...

Уже существует много блоков высоты Z, но я искал максимальную точность, а также максимальную простоту использования.

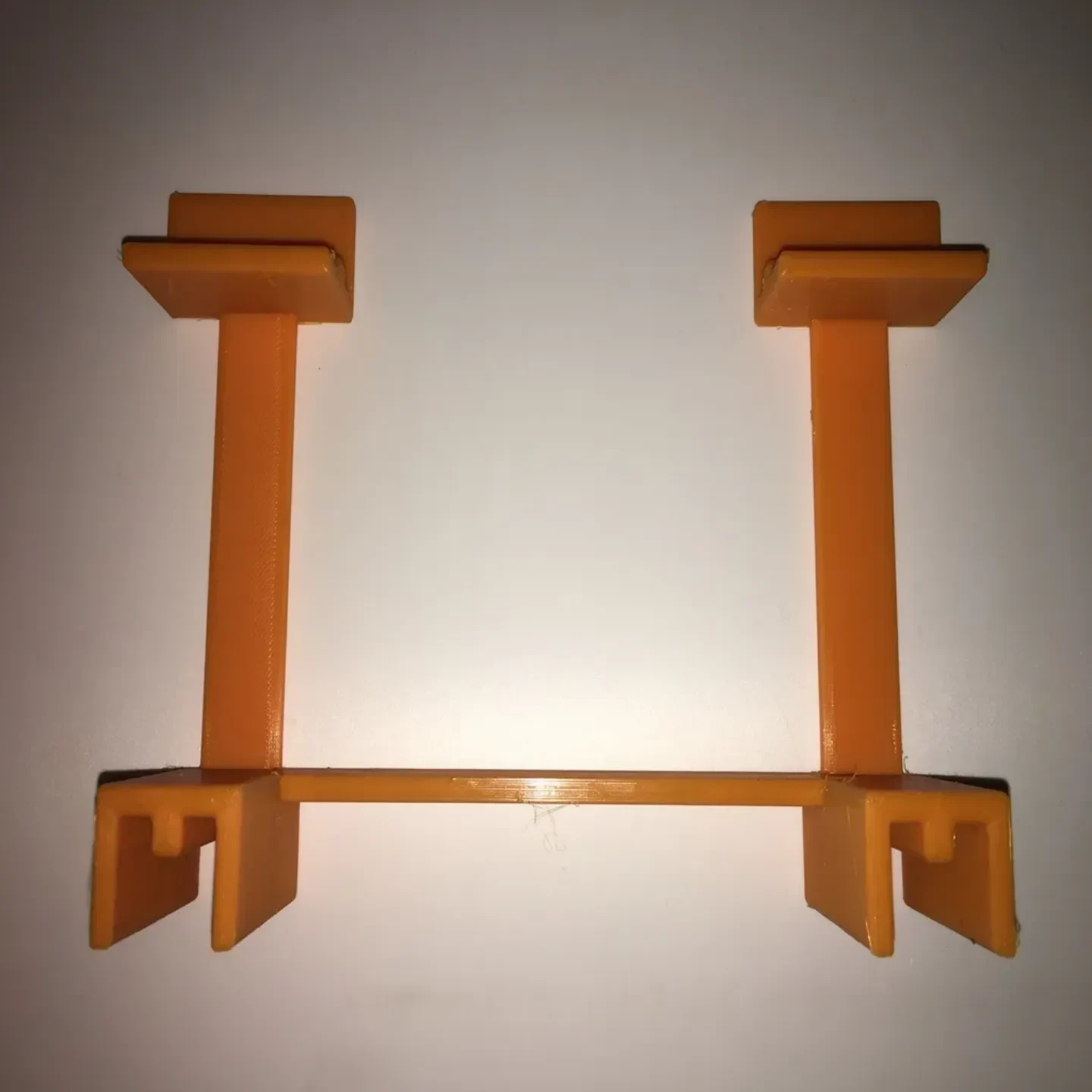

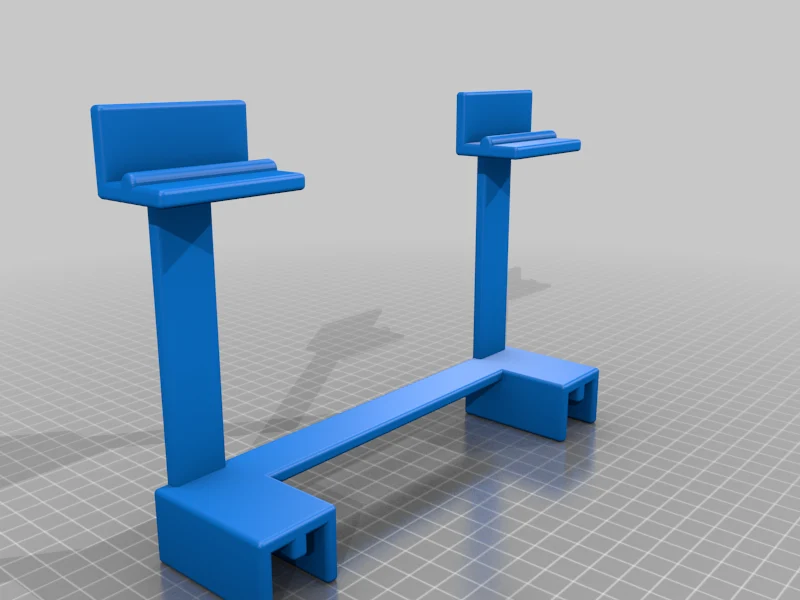

Я нашел несколько конструкций, выравнивающих направляющие X и Y, которые обеспечивали максимальную точность, поэтому я остановился на этой концепции. Чтобы обеспечить простоту использования, я разработал цельный блок, который будет оставаться устойчивым при перемещении оси Z вниз, поскольку для одновременного управления двумя шпинделями потребуются две руки.

Процесс прост:

Отключить шаговые двигатели
Переместите кровать в самый передний план
Поднимите ось Z, чтобы блок поместился под балкой.

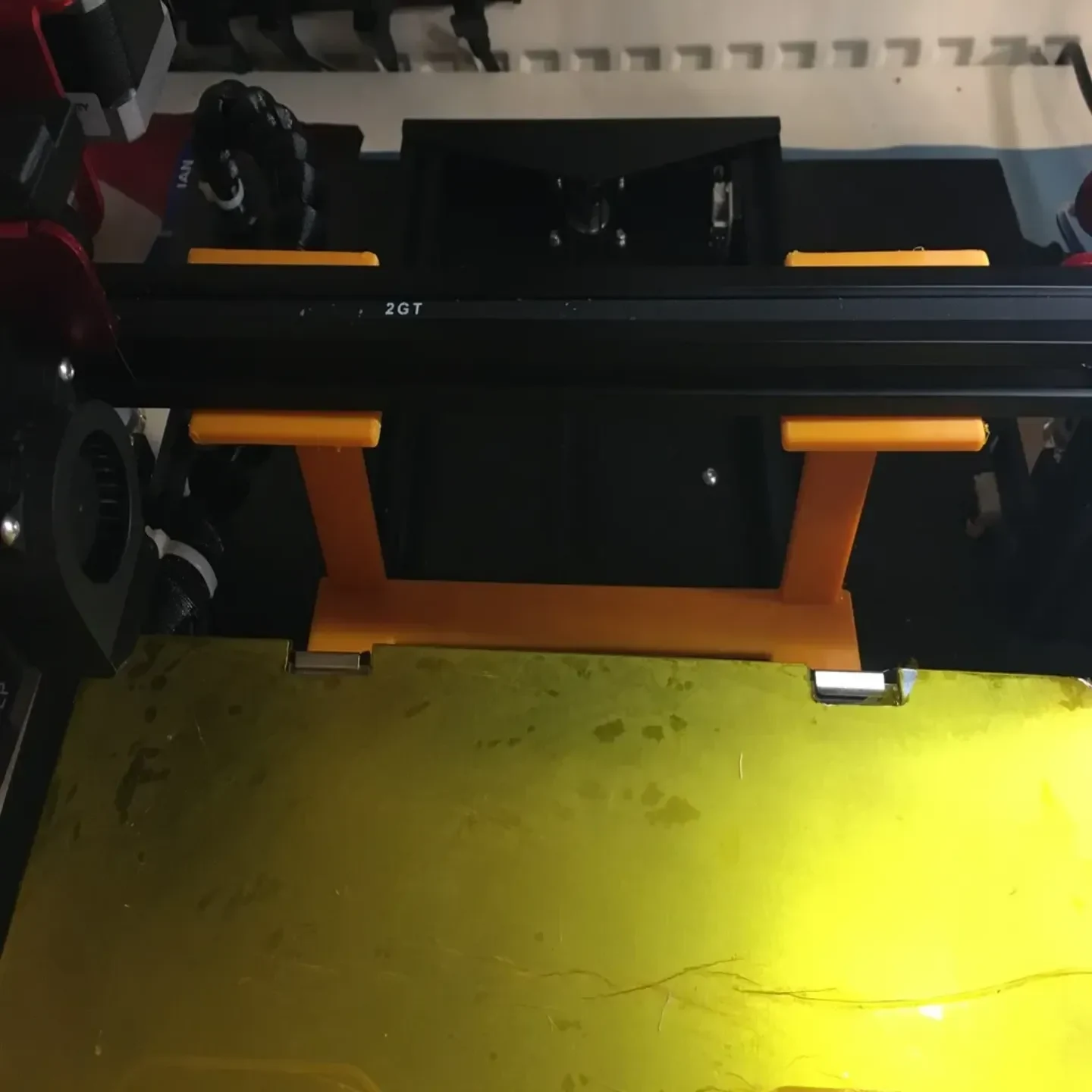

Поместите блок на две направляющие.
Опустите ось Z вручную, пока она не станет идеально параллельной двум нижним направляющим.
Используйте элемент управления принтером (или сервер печати, например Octoprint), чтобы поднять ось Z как минимум на 30 мм.
Удалить блок

Дизайн также позволяет легко печатать без поддержки.

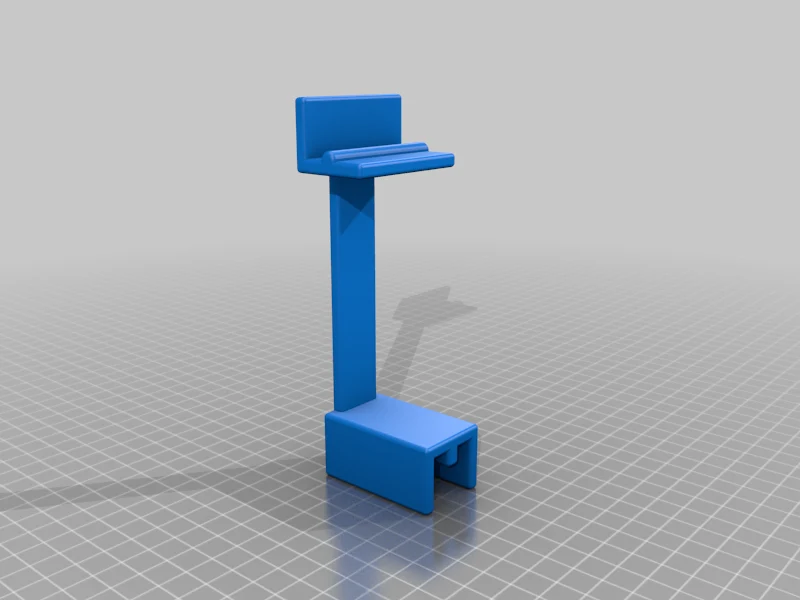

Если вы настаиваете на двух отдельных блоках, я также загрузил дизайн одного блока.

Обновлена версия 2: увеличьте допуски, чтобы легче скользить по выдавливанию...

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,15

Заполн��ние:

30

Нить: OWL PLA оранжевого цвета. Как я это разработал ===================

FreeCAD

модель включена
