TYT MD-UV390 KlickFast Stud

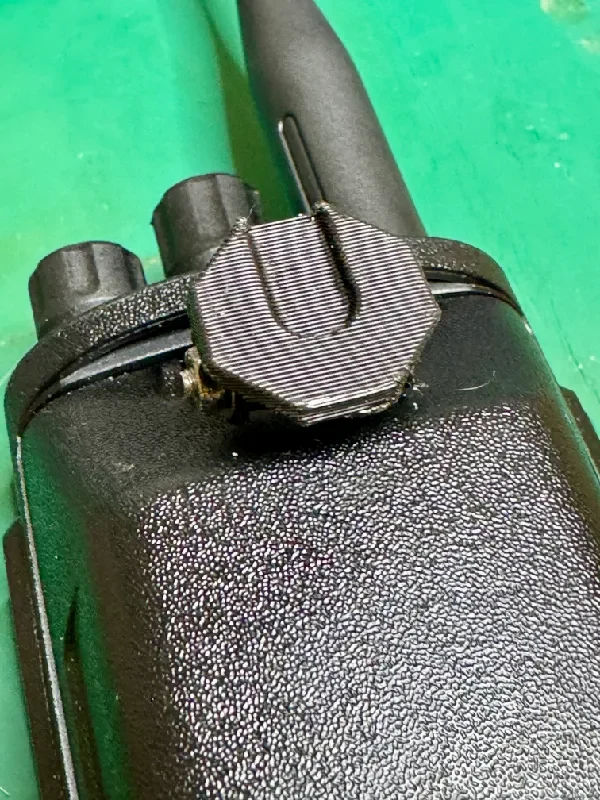

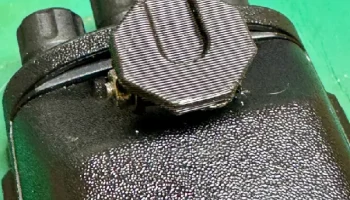

Теоретически простая, но на практике довольно сложная деталь для подключения TYT MD-UV390 (опционально плюс) к KlickFast стильная док-станция. Это минимальный подход к созданию небольшой, но безопасной альтернативы стандартному зажиму для ремня без необходимости использования дополнительного футляра. Он также может быть совместим с Retevis RT-8, поскольку сообщается, что это одно и то же радио, но у меня нет ни одного радиоприемника для тестирования, ни каких-либо изображений для подтверждения.

Для крепления к радиостанции требуется кронштейн существующего зажима для ремня MD390. Я пробовал несколько конструкций, для которых эта деталь не требуется, однако мне не удалось сделать что-либо достаточно прочное, чтобы прочно удерживать радиостанцию ​​на месте.

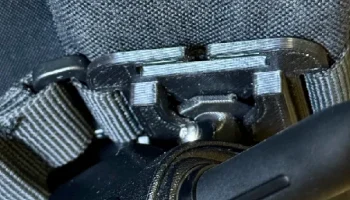

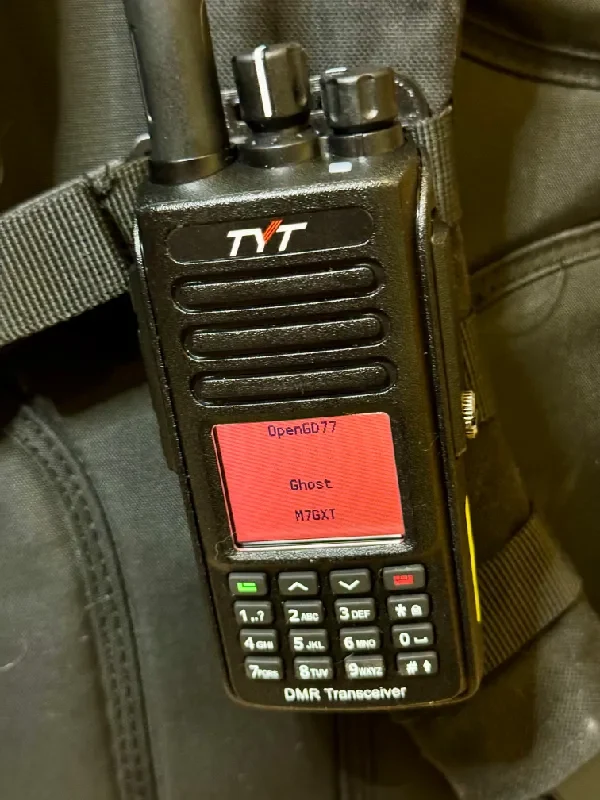

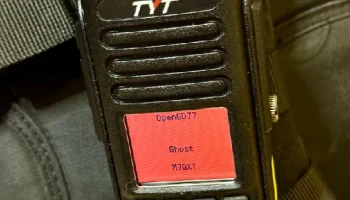

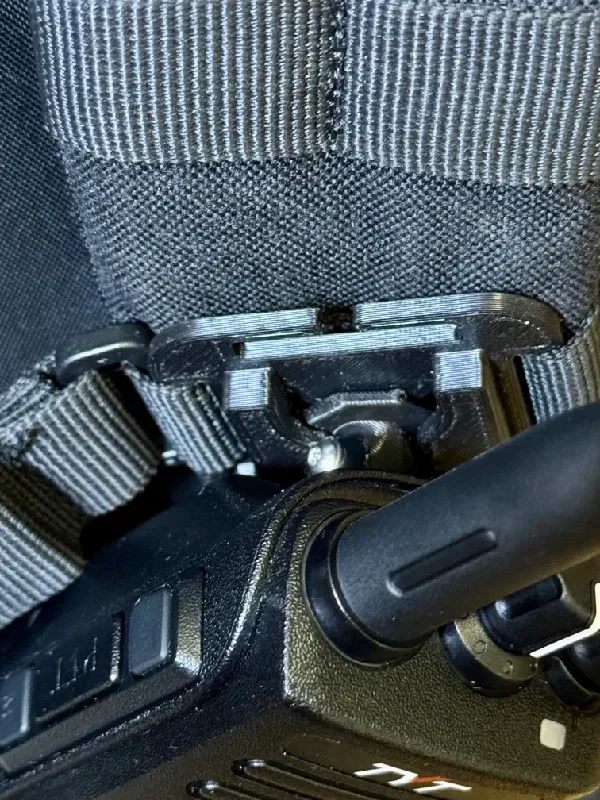

На фото он установлен на великолепном принте KlickFast Molle от @Matt636.

Список запчастей
зажим для ремня MD390
1 болт М3х20 (я использовал торцевую головку, но это не важно)
2 тонкие шайбы M3
1 гайка М3
Печатная часть
Соответствующие инструменты (в зависимости от болта)
Изготовление инструкций
Распечатайте деталь горизонтально/под небольшим углом

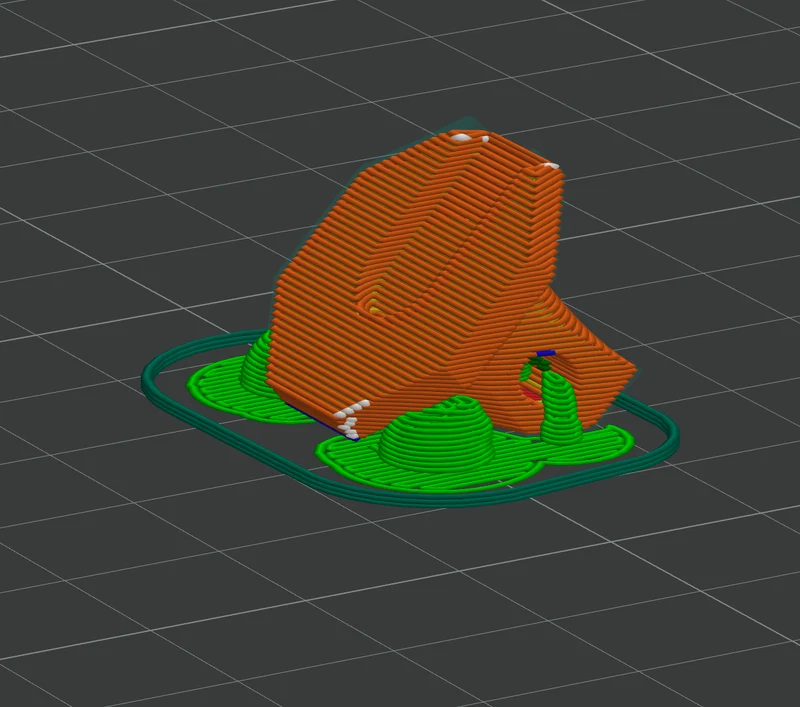

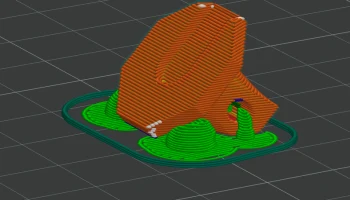

Для этого требуются опоры, но это обеспечит гораздо более прочное конечное изделие, поскольку линии слоев не перпендикулярны основной силе. Посмотрите на скриншот, как я его сориентировал.
Высверлить шарнирный штифт, соединяющий зажим для ремня с металлическим кронштейном.
Это усложняется ��з-за пружины и общих трудностей при сверлении петли, но это возможно с помощью ручной дрели и плоскогубцев.
Сначала прикрепите металлический кронштейн к радиоприемнику.

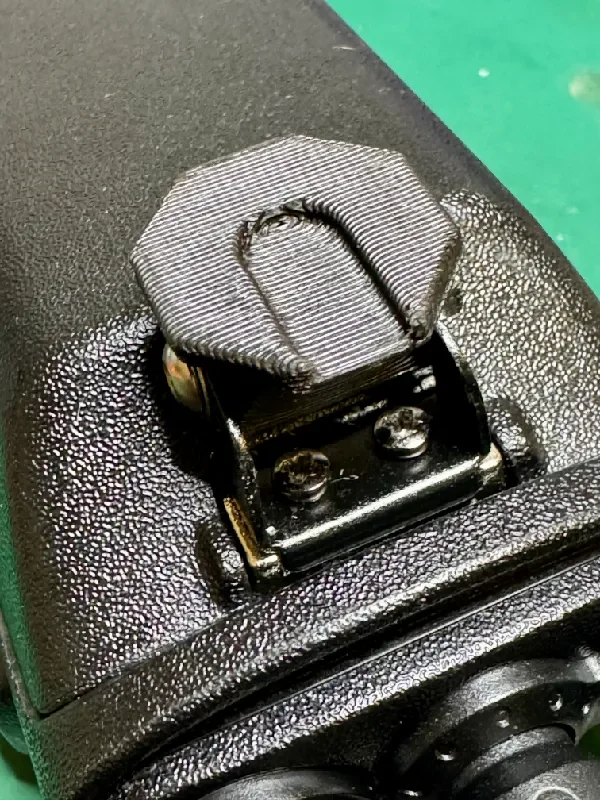

Используйте болт M3x20, пару шайб и гайку M3, чтобы прикрепить печатную часть к кронштейну.
Он намеренно занижен по размеру, поэтому вы можете использовать кронштейн в качестве спринта, чтобы сохранять натяжение болта и не допускать его легкого отвинчивания. Это также позволяет вам оказывать довольно значительное давление на деталь, чтобы она не могла легко вращаться (хотя она все равно будет вращаться с достаточной силой, я пытался устранить это, но понял, что это может помочь продлить срок службы, поскольку она может поглощать некоторые ударные нагрузки)
Настройки печати

Это именно то, что я использовал для своего отпечатка, не стесняйтесь использовать то, что лучше всего подходит вам.

Принтер: Prusa MK3S + MMU2S + корпус LACK
Нить: АСА
Сопло: 0,6 мм
Высота слоя: 0,3 мм
Периметры: 4
Все остальные настройки по умолчанию
