Специальный корпус и печатная плата Ahoy Dtu
Ahoy DTU PCB Case

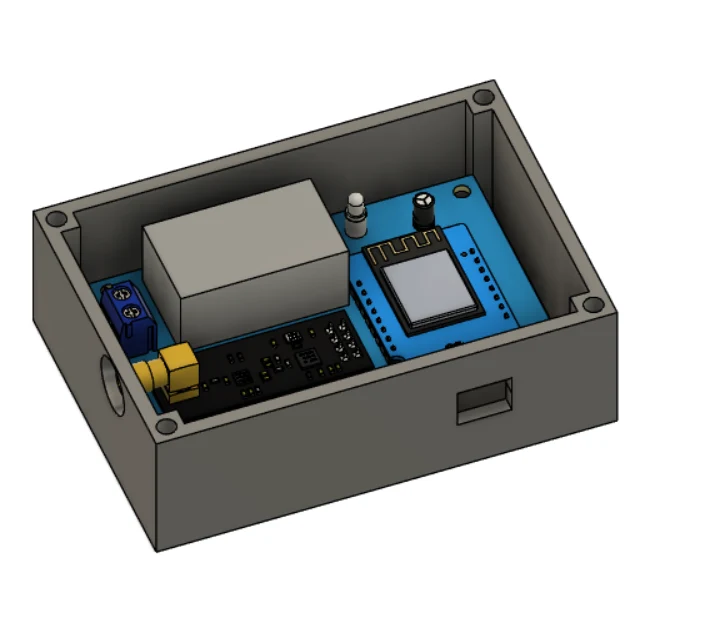

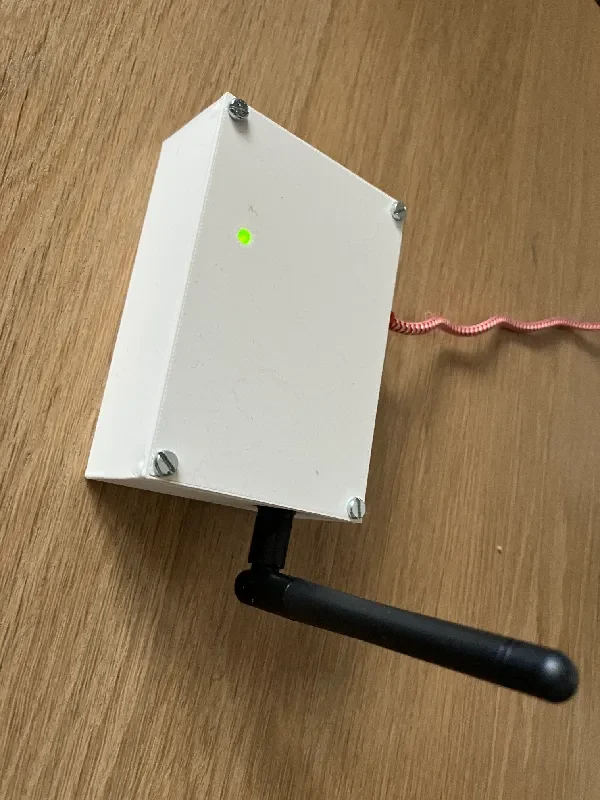

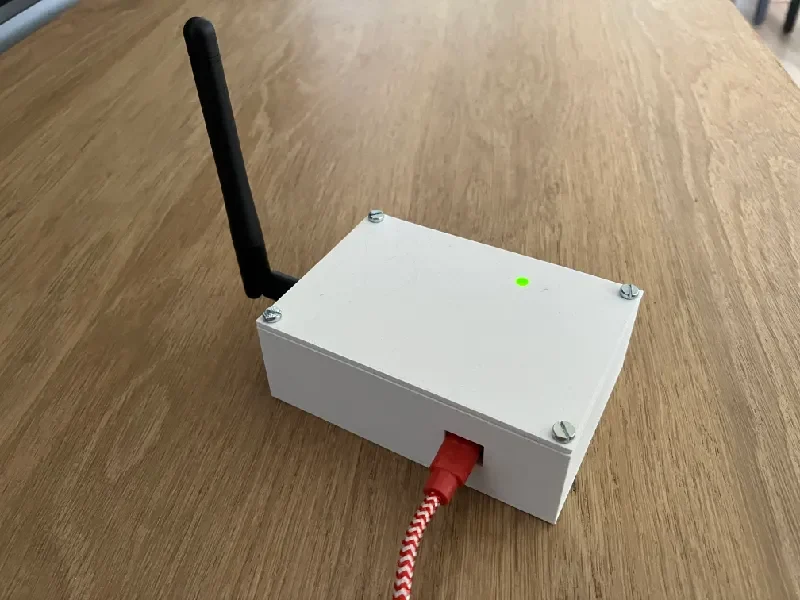

Я поискал в Интернете подходящие чехлы для моей установки Ahoy DTU, но не нашел ни одного. Поэтому я решил создать собственную печатную плату, используя Wemos D1 Mini. Я добавил поддержку питания от сети 230 В и включил разъем micro USB. Благодаря такой конструкции внутри корпуса больше не будет путаться проводов.
Ahoy DTU — это проект с открытым исходным кодом, предлагающий доступную альтернативу конвертеру Hoymiles. Более подробную информацию об этом можно найти здесь: https://ahoydtu.de/

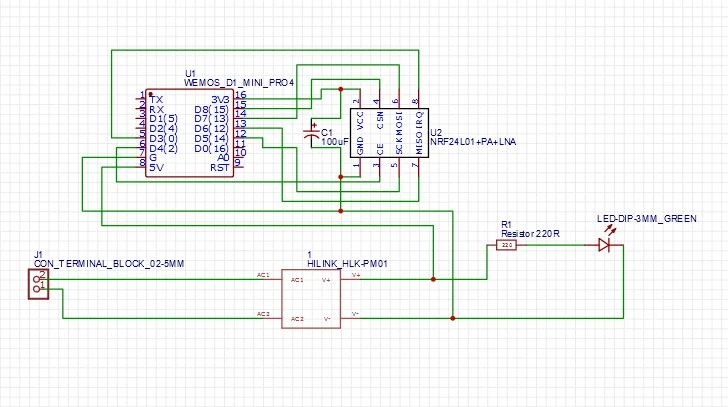

Список деталей:

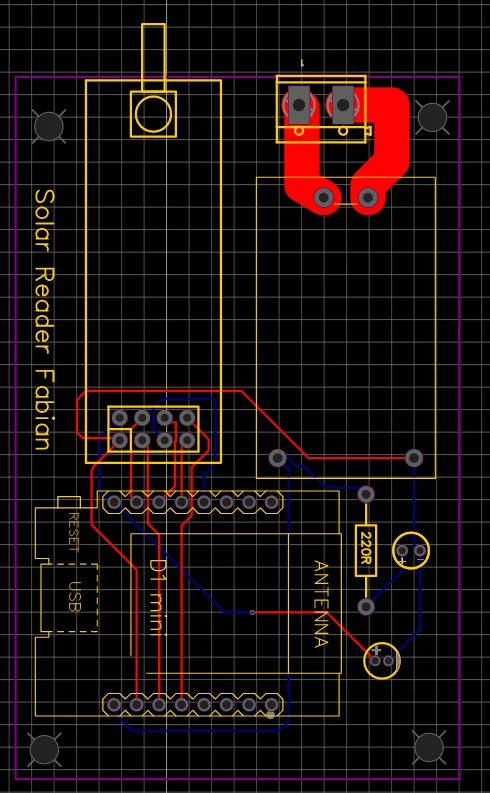

Печатная плата, изготовленная на заказ: загрузите ZIP-файл и разместите заказ на https://jlcpcb.com.
Wemos D1 Mini: приобретите на https://www.amazon.com/s?k=wemos+d1+mini&crid=2VU92P26MS8U1&sprefix=wemos+%2Caps%2C236&ref=nb_sb_ss_ts-doa-p_1_6.
NRF24L01+: Доступно по адресу: https://www.amazon.com/s?k=nrf24l01%2B&rh=n%3A172282%2Cp_72%3A1248881011&dc&ds=v1%3AZwkScOqzc4E1mU8%2BmsScu%2B1a0Y0 OWh2DRASALcTFAmE&crid=3ASP4SEBCMPT5&qid=1686300289&rnid=1248877011&sprefix=nrf24l01%2B%2Caps%2C165&ref=sr_nr_p_72_3
Светодиод 3 мм*.
Резистор 220 Ом.
Конденсатор 100 мкФ.
8 винтов M3*10.
8 вставок M3
Клеммный винтовой блок*.
Преобразователь Hilink с 230 на 5 В: https://www.amazon.com/HLK-PM01-Step-Down-Supply-Intelligent-Household/dp/B01B7GGL6C
Примечания:
— Светодиод диаметром 3 мм является дополнительным и служит индикатором питания.
— В настоящее время в корпусе нет отверстия для подключения 230 В. Эта функция все еще находится в стадии разработки.
— Преобразователь также не нужен, если вы хотите питать его от источника USB напряжением 5 В.
