Корпус Adafruit BME68X

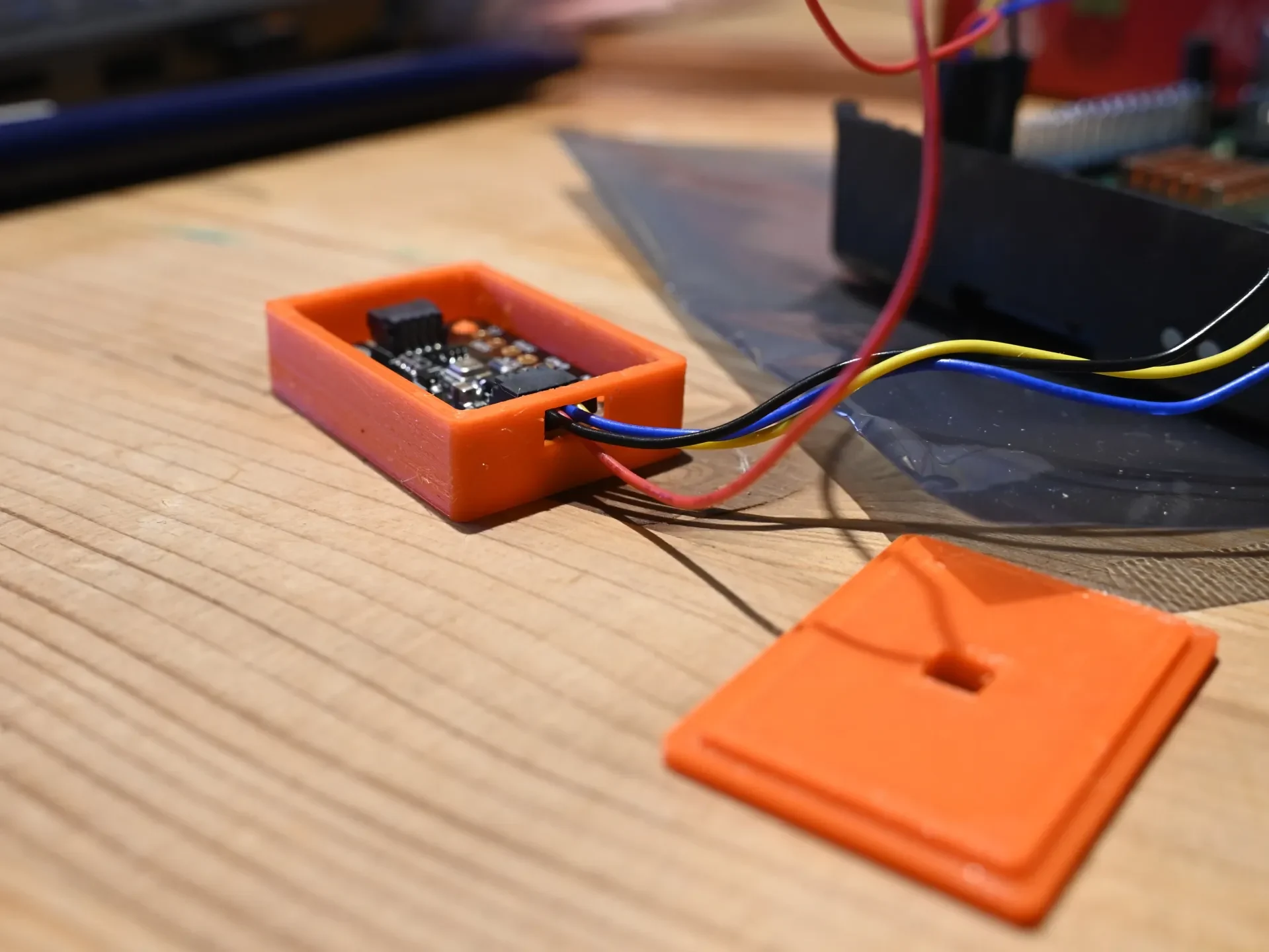

Я создал небольшой и простой корпус для сенсорной платы Adafruit BME688 для использования с разъемом Qwiic (без вырезов для контактов).

Я напечатал его с помощью Prusament PETG, но не уверен, подойдут ли другие нити, поскольку PETG имеет тенденцию немного сжиматься.

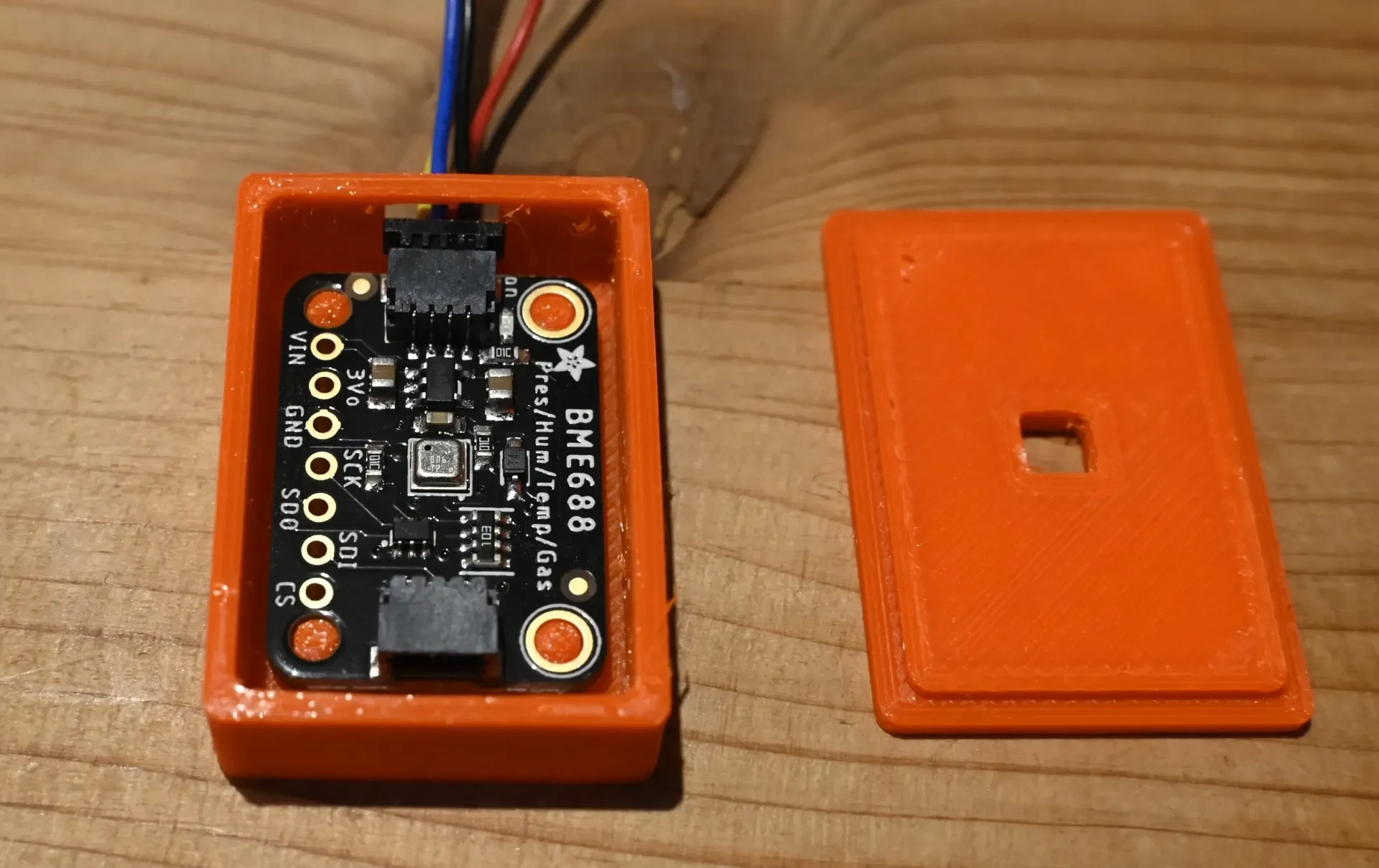

Корпус оснащен 4 контактами, которые должны точно входить в 4 отверстия на плате, поэтому винты не требуются.

Крышка должна плотно прилегать, чтобы не выскакивать, но в зависимости от точности вашего принтера может потребоваться немного клея.

Примечание. Вырез для разъема на самом деле слишком мал, чтобы в него мог пройти разъем. Подсоедините разъем перед установкой платы. Это сделано намеренно, у нас в работе резиновые кабельные муфты одинаковых размеров.

Размер выреза составляет 6,3 x 3,5 мм, если вы хотите сделать обложку или что-то подобное.
