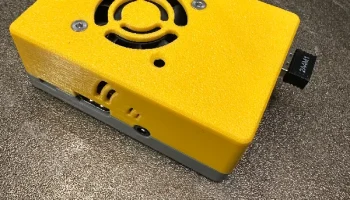

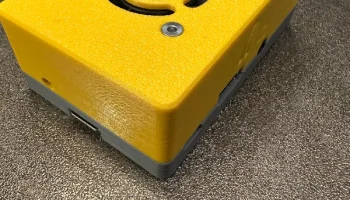

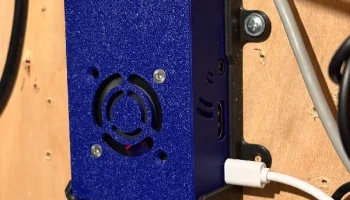

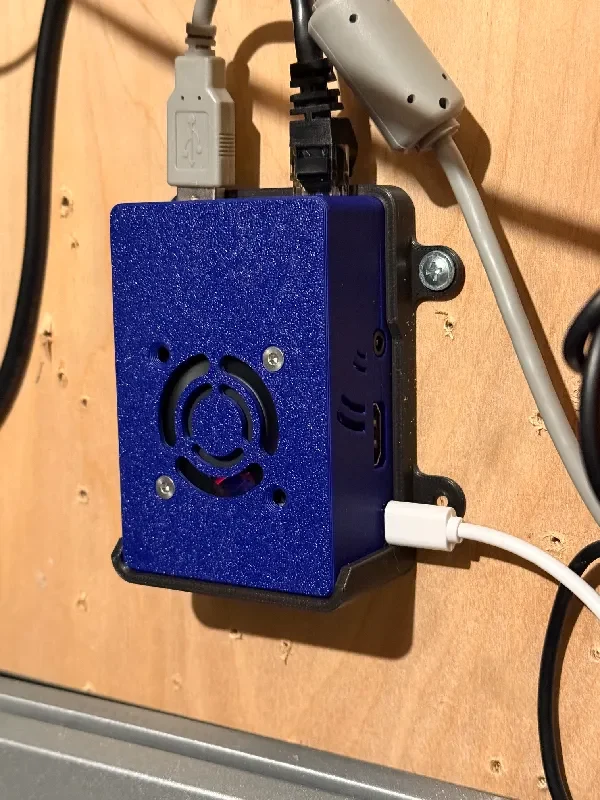

LIBRE AM-S905X-CC Le Potato Case

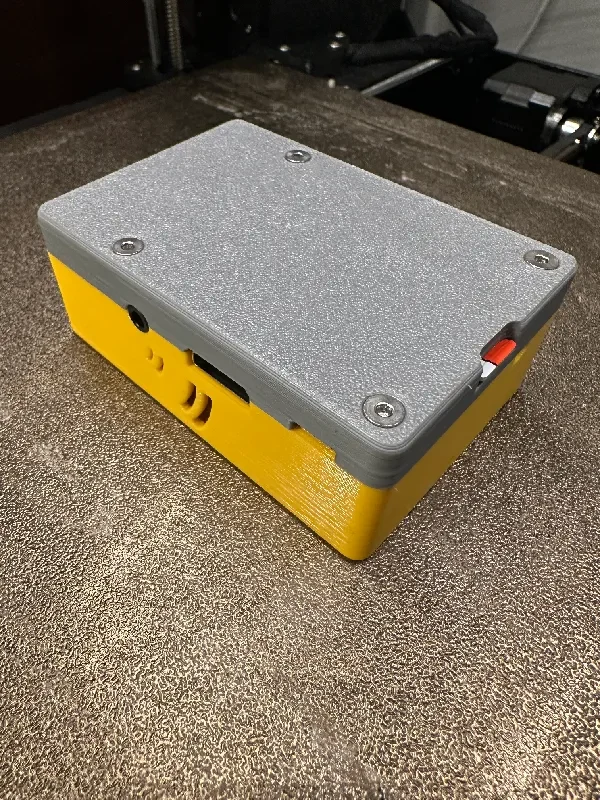

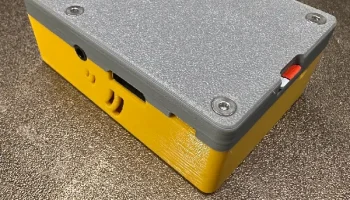

Чехол из двух частей для LIBRE AM-S905X-CC Le Potato. Хотя это мой собственный дизайн, он меня очень вдохновил, и я настоятельно рекомендую его, если вам нужен чехол для RPi 4b.
Распечатайте желаемым материалом. Никаких опор не требуется. Печатайте плоской поверхностью вниз.

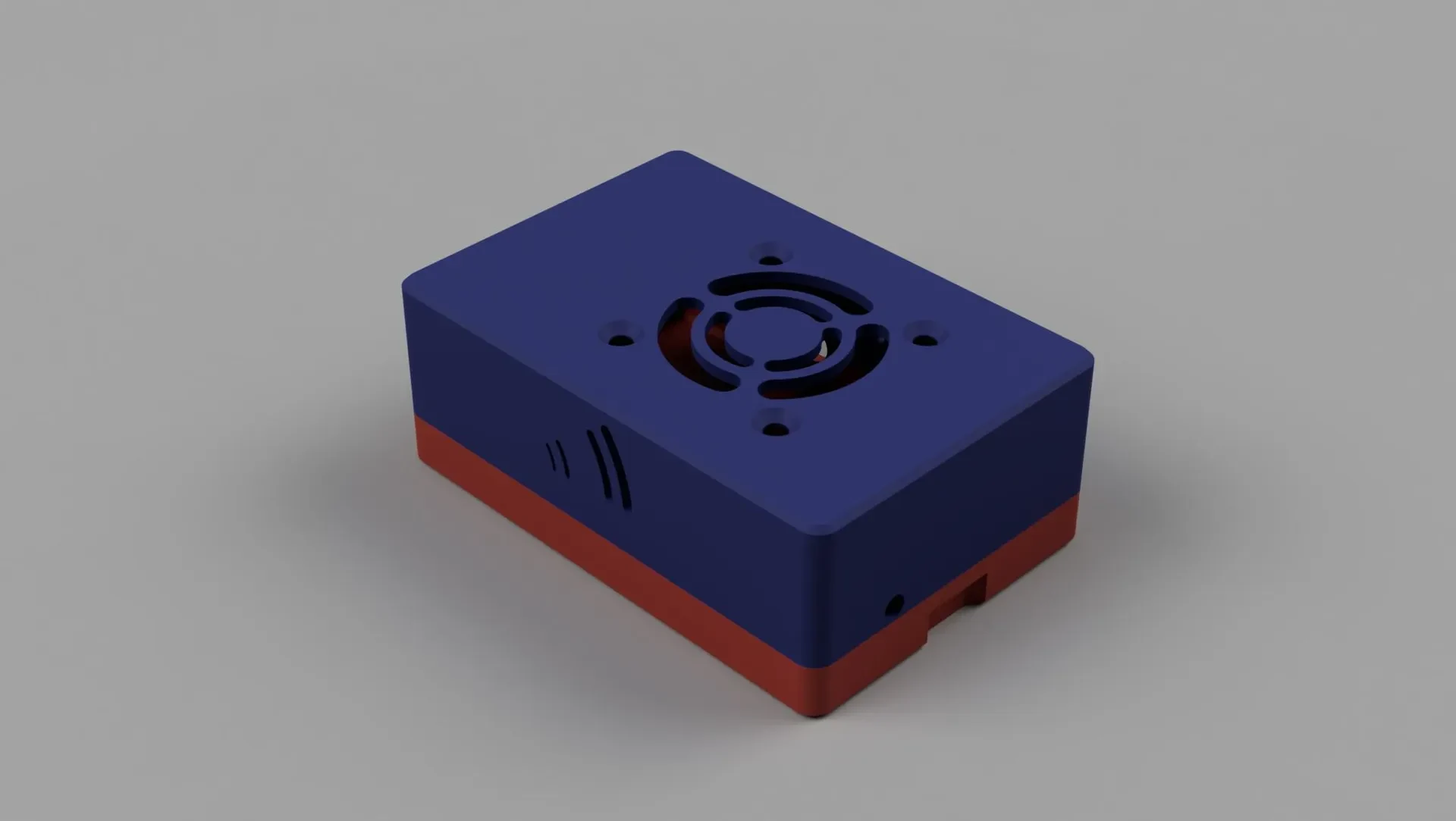

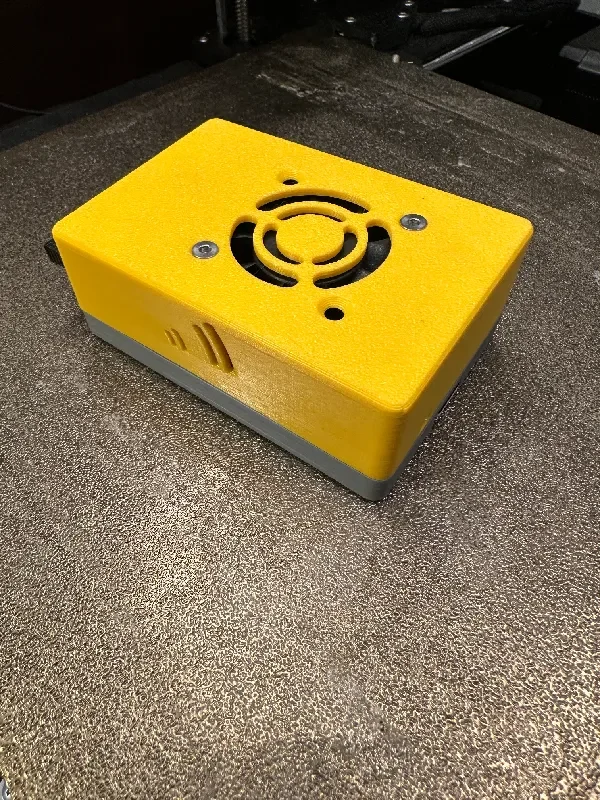

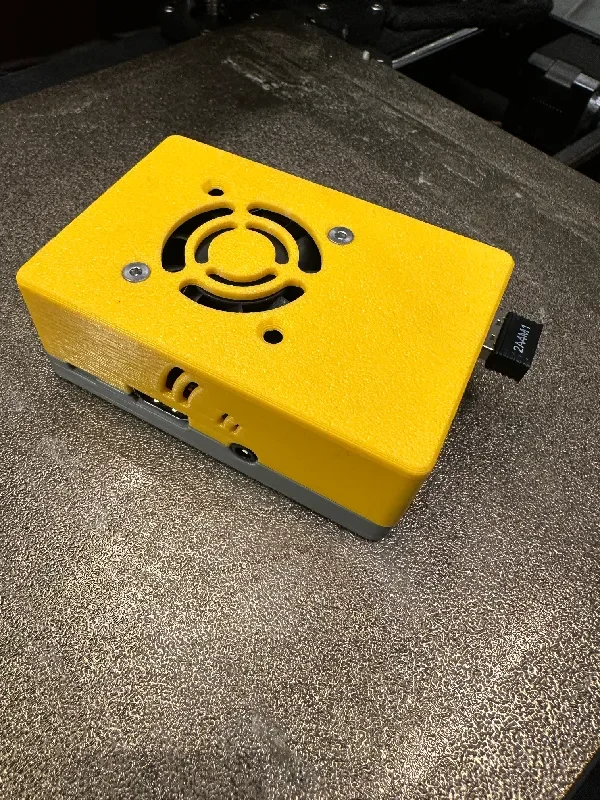

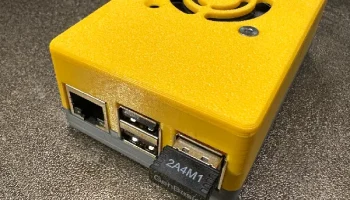

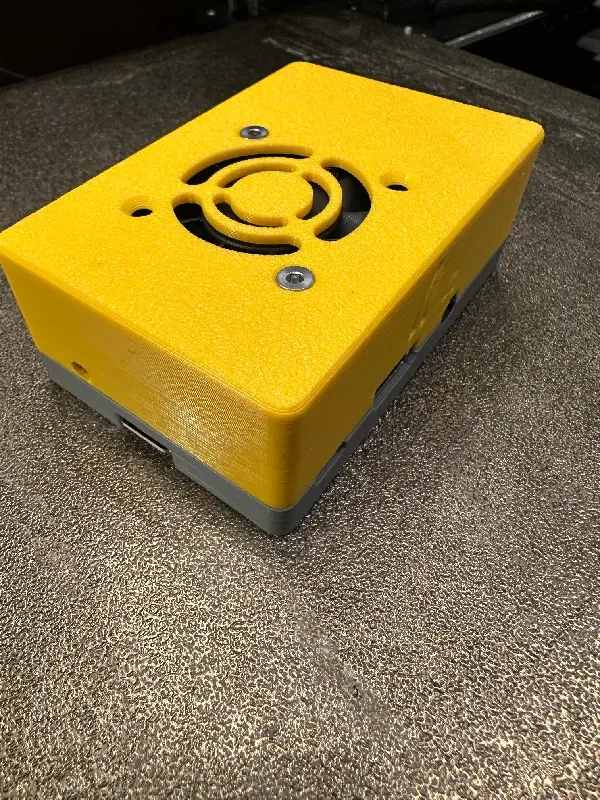

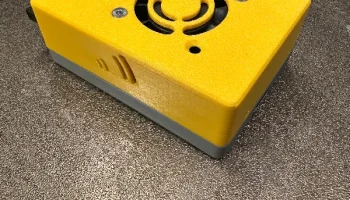

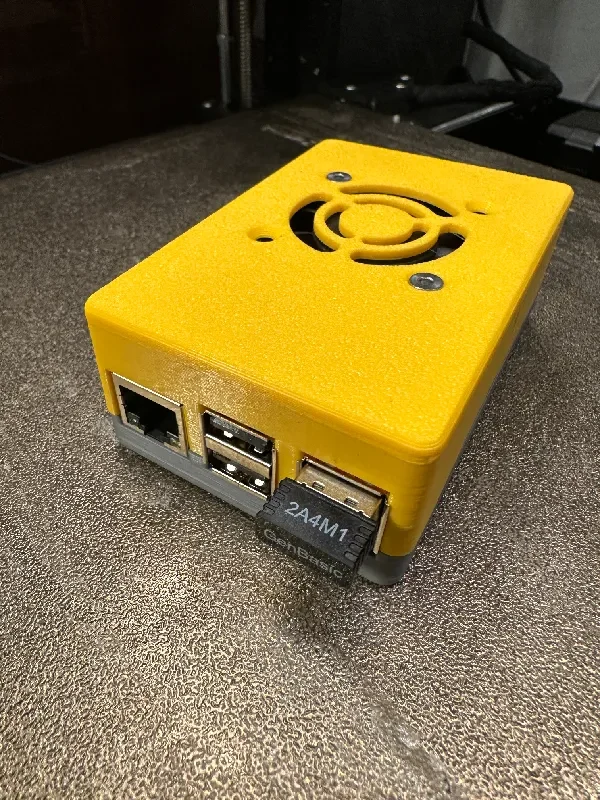

В верхней части имеется вырез для вентилятора размером 40 x 40 мм с отверстиями под винты M3. Вокруг корпуса имеются и другие вырезы, позволяющие прокладывать различные проводные соединения на плате за пределы корпуса.
Отверстия для крепления доски Le Potato и корпуса вместе имеют размеры для крепежа M3 x 12 с небольшим дополнительным пространством для более длинного винта.
При сборке мне показалось, что проще сначала установить вентил��тор сверху, подключить провода вентилятора и любые другие дополнительные провода к плате, а затем поместить плату сверху. Поместите нижнюю часть корпуса на сборку, зажав плату между верхней и нижней частью. Наконец, закрепите крепежом M3 x 12.
Файлы шагов доступны для настройки.
