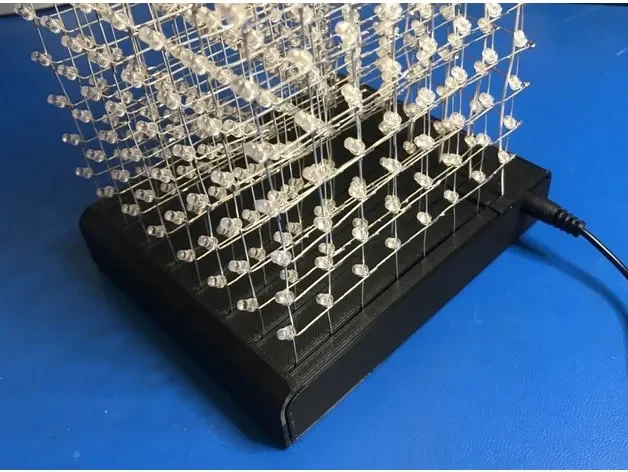

Корпус светодиодного куба 8x8x8
Это альтернативный дизайн корпуса светодиодного кубического дисплея Geekreit 8x8x8, который можно приобрести на Banggood (https://www.banggood.com/Geekcreit-8x8x8-LED-Cube-3D-Light-Square-Blue-LED-Flash-Electronic-DIY-Kit-p-1055438.html)
Обновление: этот предмет больше не появляется на Banggood. Вот комплект, который, как мне кажется, похож на Wish.com. (= Хотелось бы, чтобы он прибыл раньше :) ) Однако вам придется поискать инструкции по сборке, так как в комплекте нет (!) (= Хотелось бы, чтобы к нему прилагались инструкции по сборке)
Данная конструкция отличается тем, что не нужно разбирать (и частично распаивать) светодиодную матрицу перед сборкой корпуса. Делать регулировку и ремонт гораздо проще.

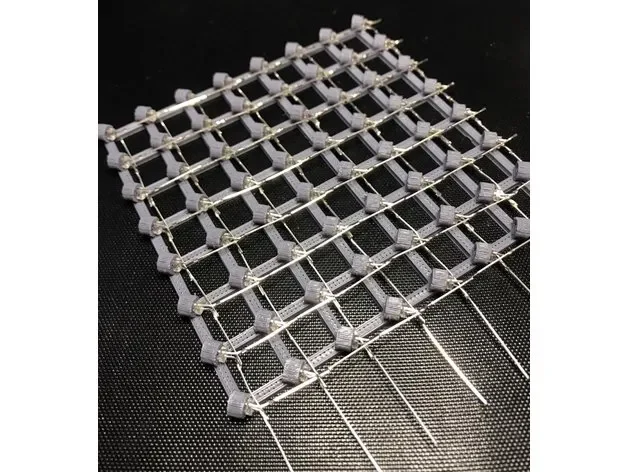

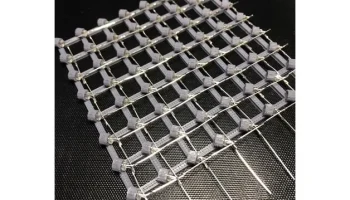

Также в комплект входит пр��способление для позиционирования светодиодов 8x8, позволяющее правильно расположить светодиоды. См. изображения для примера использования.
Включены файлы SCAD, поэтому вы можете настраивать такие вещи, как форму выреза кнопки питания и т. д.
Советы
После того, как все светодиоды припаяны к приспособлению, вам нужно будет сгибать/деформировать приспособление взад и вперед, чтобы медленно освободить светодиоды.
Файл SCAD был немного подчищен после печати корпуса в том виде, в котором он показан. В получившейся модели все выровнено, но есть вероятность, что что-то пойдет не так.
Отверстия для винтов предназначены для использования с винтами M3. В верхней части стойки нужно будет постучать. Альтернативно, саморезы тоже подойдут. Идентификатор верхнего поста для обеих целей немного меньше, чем M3.
Никакого «лишнего пространства» между сопрягаемыми компонентами не предусмотрено. Все получилось нормально, но я предлагаю вам проверить коэффициент выдавливания и избегать значительного чрезмерного выдавливания.
