Корпус NodeMCU V3 (безвинтовой)

импортировано изthingiverse.

ремикс: https://www.thingiverse.com/thing:4515152

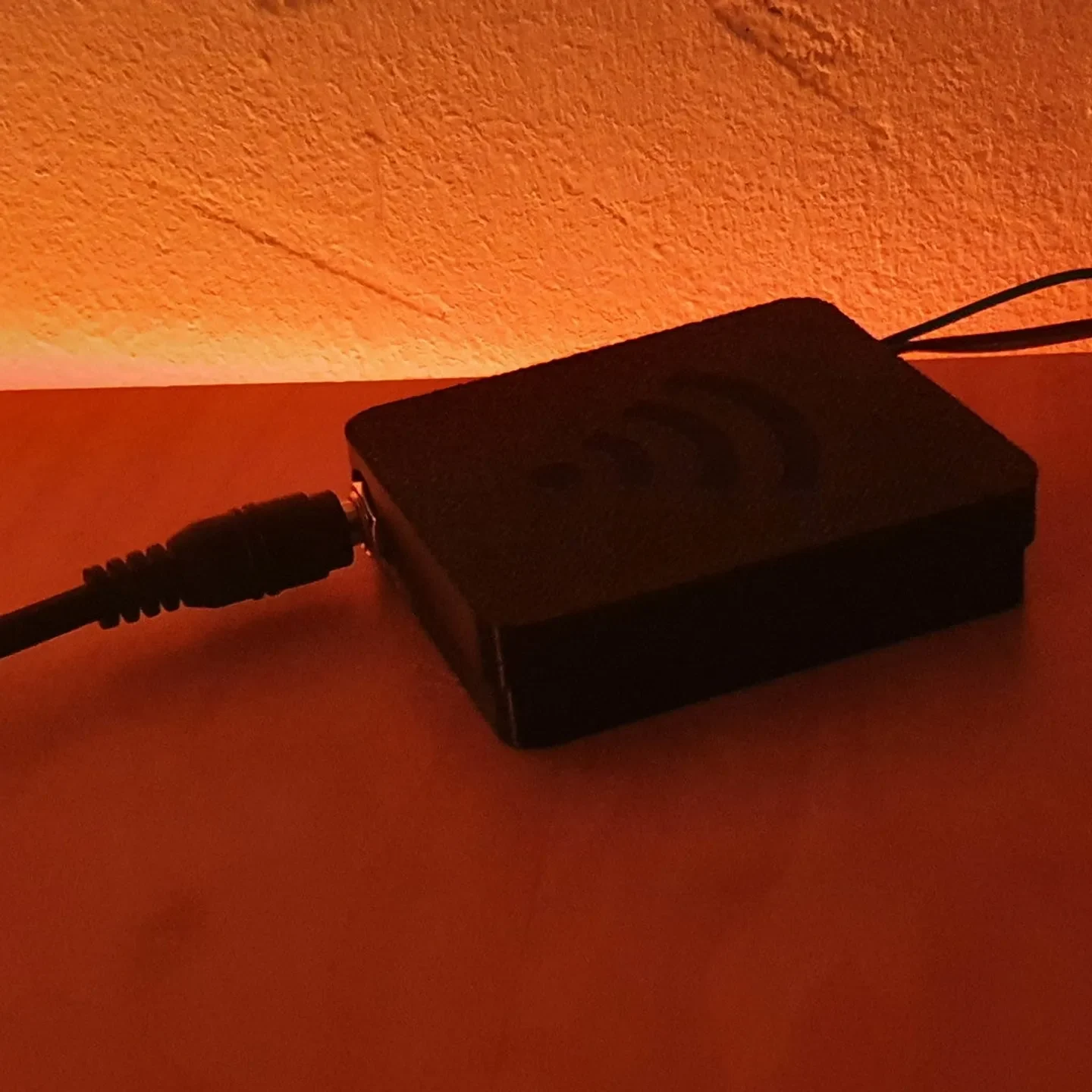

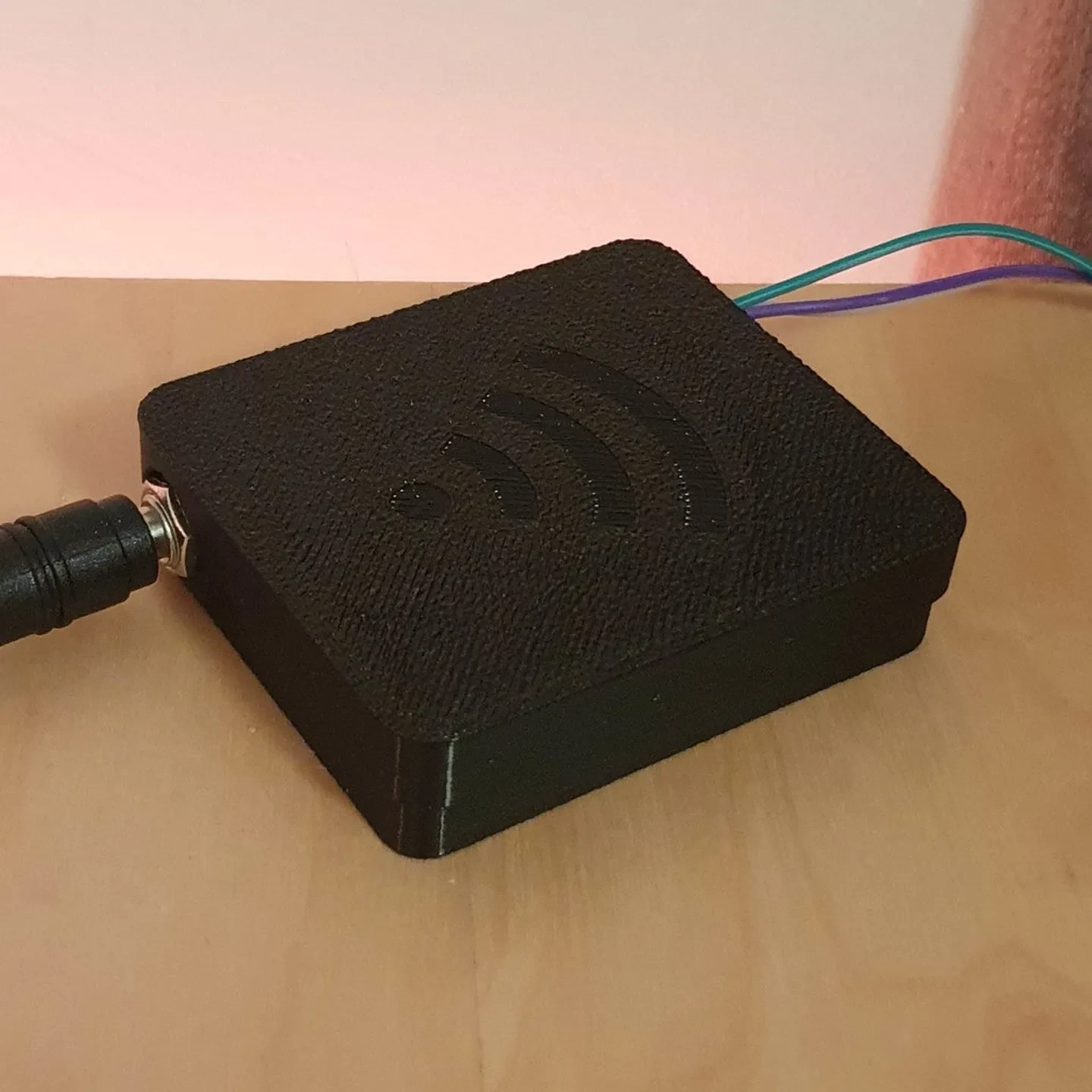

Корпус для платы NodeMCU v3 с местом для разъема для ленты адресных светодиодов. Питание осуществляется от внешнего источника питания USB 5 В. Подходит для питания светодиодных лент током примерно до 1А., сила тока зависит от вашего блока питания.

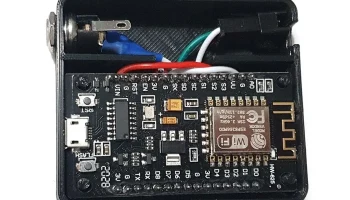

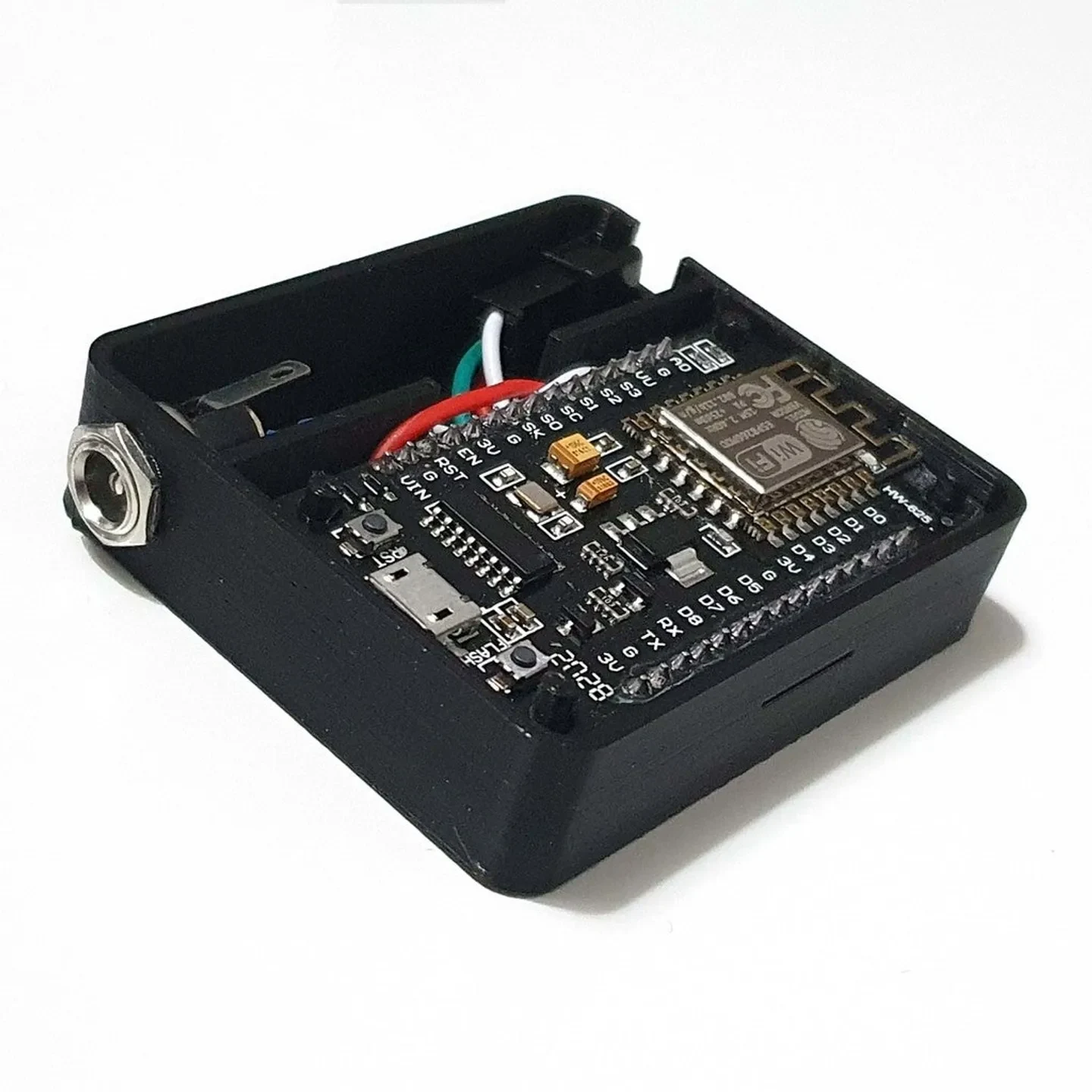

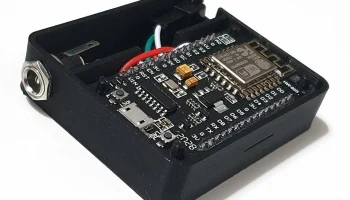

Плата NodeMCU v3 крепится в больший отсек четырьмя опорами-саморезами. Разъём USB выставлен через прорезь, имеется специальное отверстие для подключения внешнего источника питания 5В.

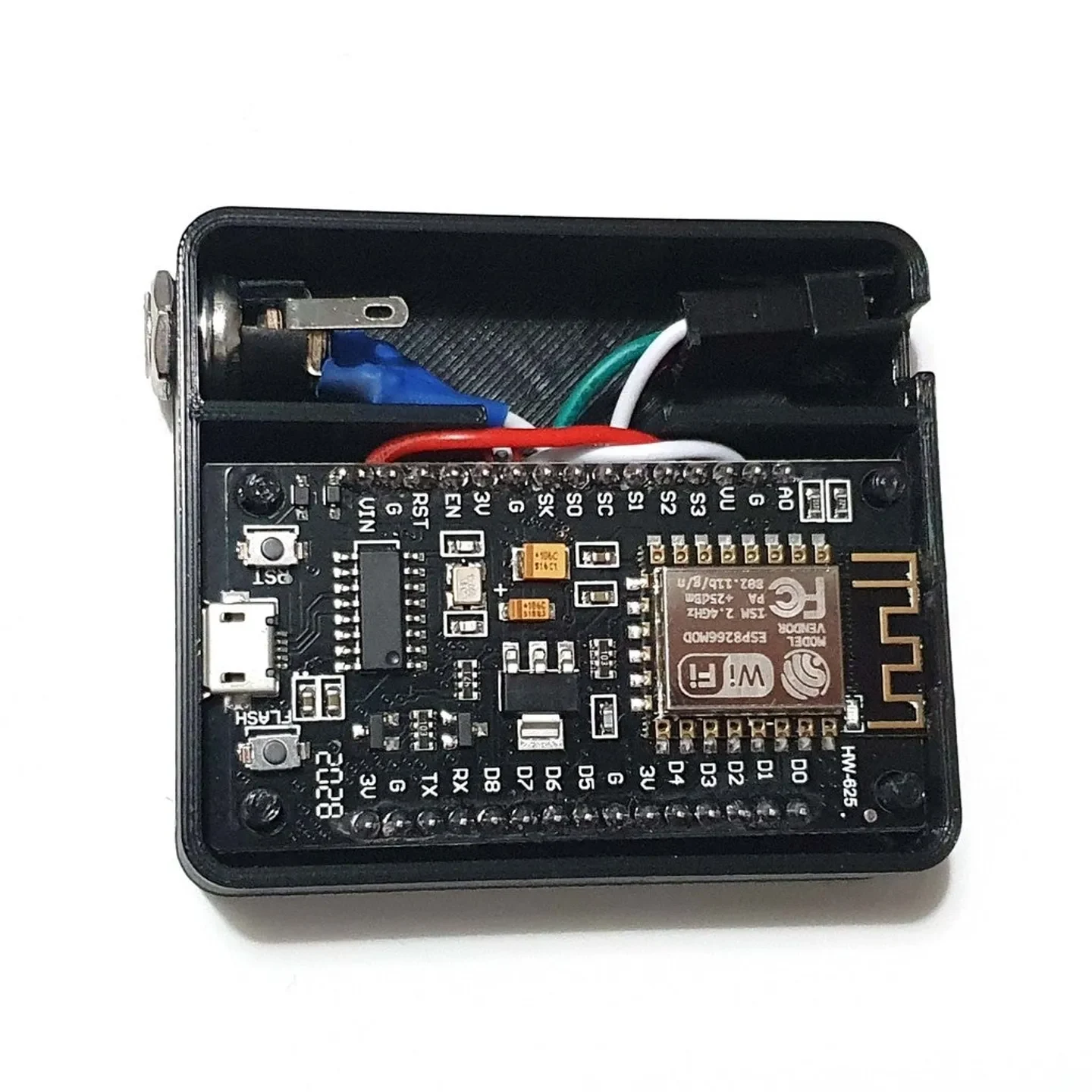

Провода стандартного 3-контактного разъема (который часто поставляется с адресными светодиодными лентами) подключаются к контактам VUSBVIN, GND и D4 платы. Разъем расположен в меньшем отсеке.

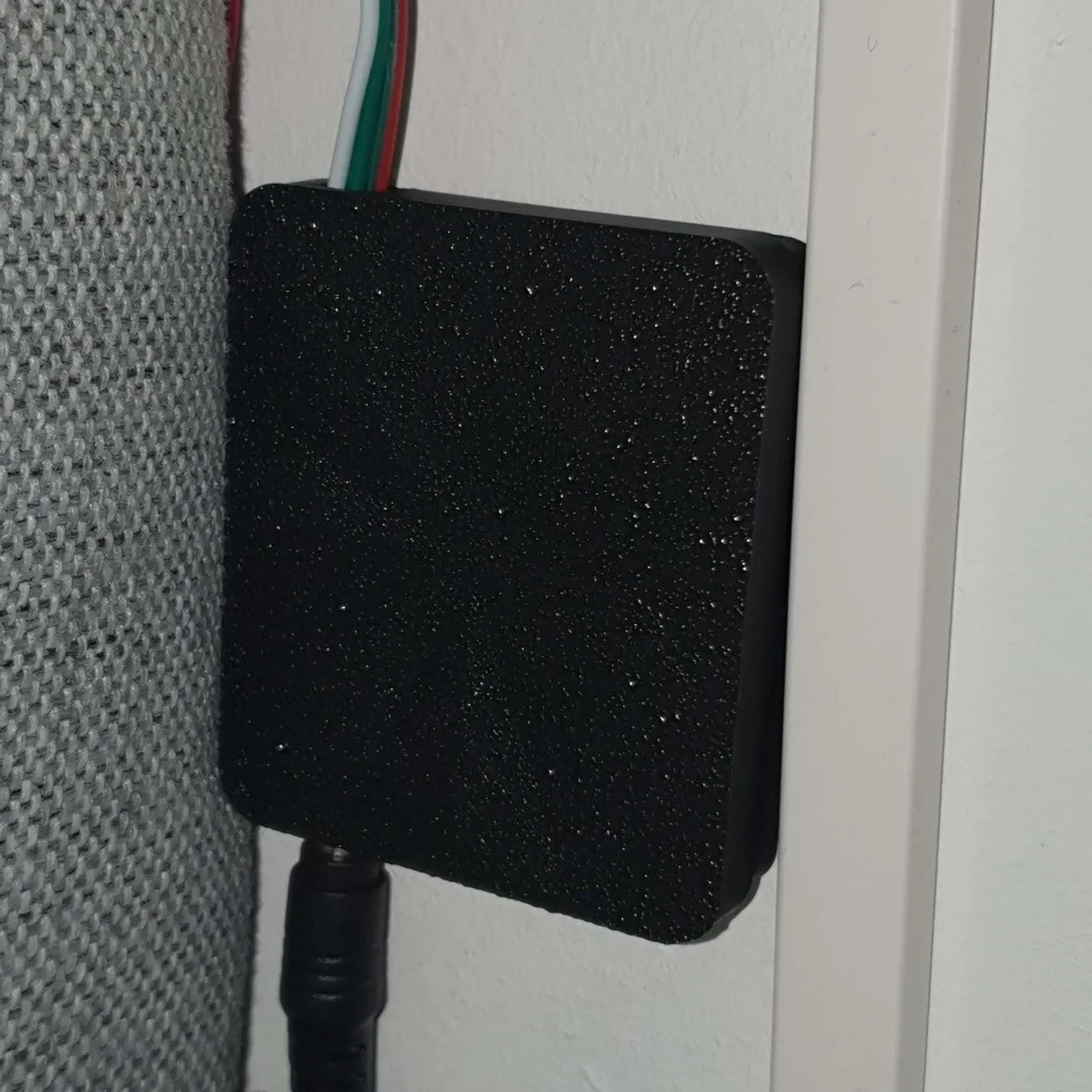

Когда светодиодная лента подключена, пара разъемов находится внутри отсека и защищена от непогоды. Провода выходят из паза на боковой стороне корпуса.

Крышка корпуса плотно прилегает, а два зажима удерживают ее на месте.

Примечание. Существует несколько размеров плат NodeMCU. Подходит для типа Lolin NodeMCU V3 размером 58 x 31,5 мм. Купите тип без установленных разъемов или снимите их.

Очевидно, принт должен быть прижат плоскими сторонами к кровати.

Изменения в ремиксе:

Отверстие для гнездового разъема
Сделал модель выше для NodeMCU с помощью штифтов.
Созданы «столбы» для установки NodeMCU без винтов.

Устранен пробел в порте USB. Примеры продуктов, которые работают с этой моделью.

Розетка блока питания

NodeMCU
3-контактные кабели
PSU
