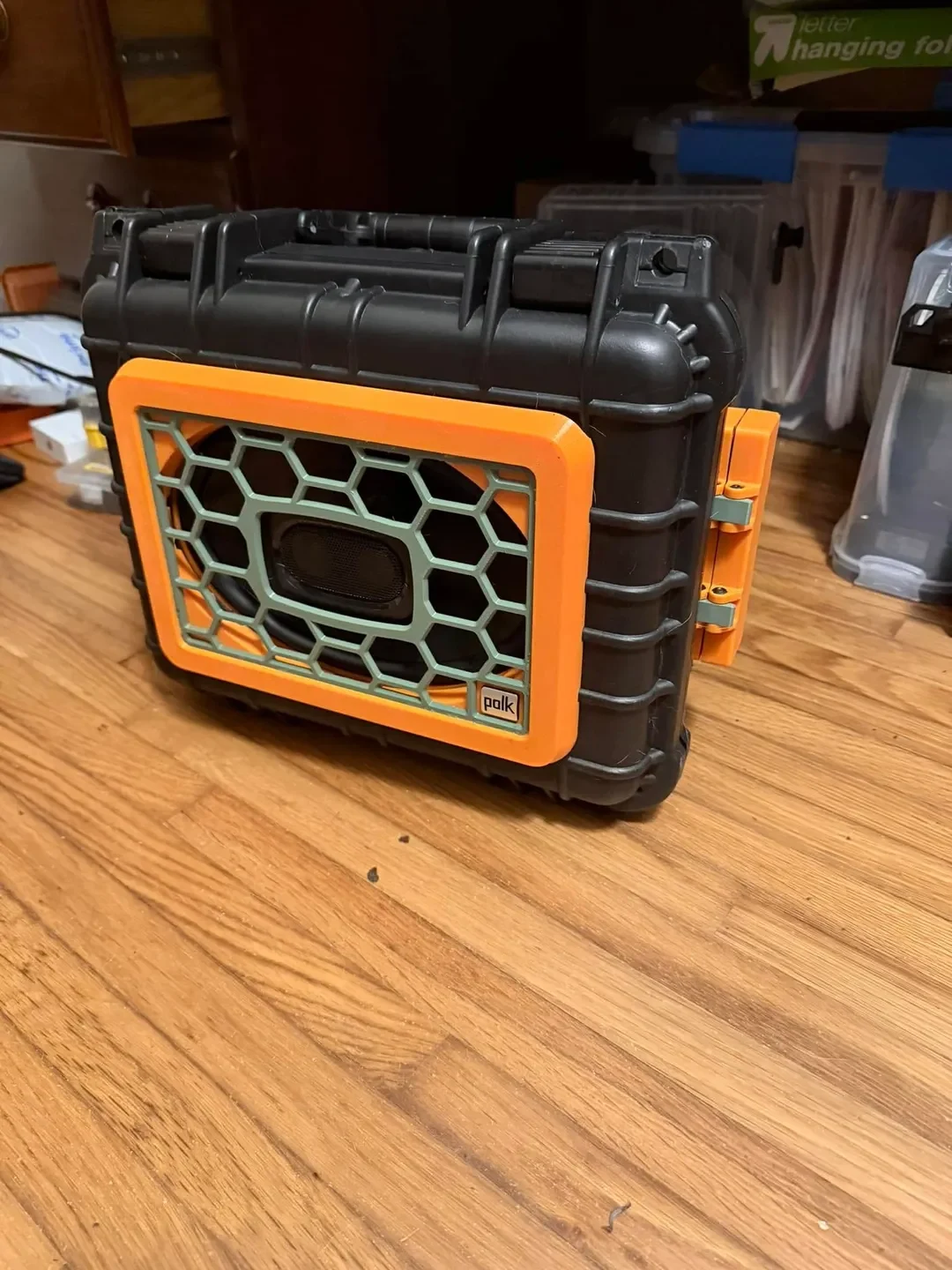

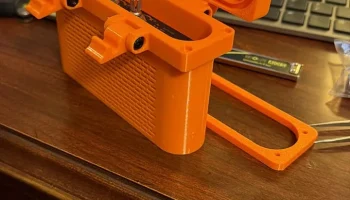

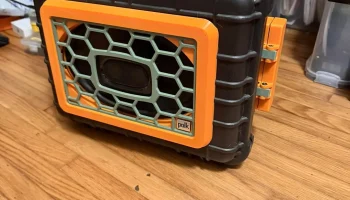

Корпус усилителя ZK1001 (бом.)
Аппаратное обеспечение
Болты с полукруглой головкой 6 м4 X 20 мм (петли, защелки и стойка для центральной защелки)
6-м4 гайки
Болты с полукруглой головкой 2 м3 x 8 мм (крепление усилителя в корпусе)
Болты с полукруглой головкой 4 м3 x 16 мм (крепление корпуса к коробке)
6-м3 гайки
Принты
ПЭТГ
1- Корпус усилителя ЗК-1001у
Распечатайте изображение лицевой стороной вниз, нарисуйте опоры на лицевой стороне, к которой крепится усилитель, внутри корпуса. Используйте адаптивную высоту слоя, качество/скорость 0,35, радиус 4, нажмите адаптивный один раз, а затем дважды сгладьте.
1- крышка ЗК-1001у
Распечатывайте с опущенной верхней крышкой. Используйте адаптивную высоту слоя, качество/скорость 0,35, радиус 4, нажмите адаптивный один раз, а затем дважды сгладьте.
1- Кронштейн
Печать шестигранными отверстиями вверх.
2- Защелки
Печать сбоку
ТПУ
(Я использовал твердость по Шору 85а, мне хотелось бы использовать что-нибудь помягче, но у меня было именно это, и получилось довольно хорошо.)
1- Прокладка
Одна сторона плоская, другая изогнутая, при этом середина прокладки тоньше внешних краев. Плоская сторона должна быть обращена к рабочей пластине.
Инструкции

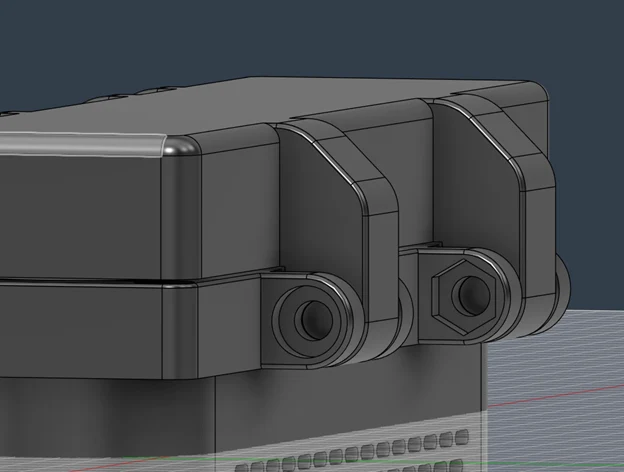

Установите 2 листа m4x20 и гайки в крышку в отверстия, показанные ниже. Они ничего не прикрепляют к крышке и будут использоваться только в качестве стойки для захвата центральной защелки.

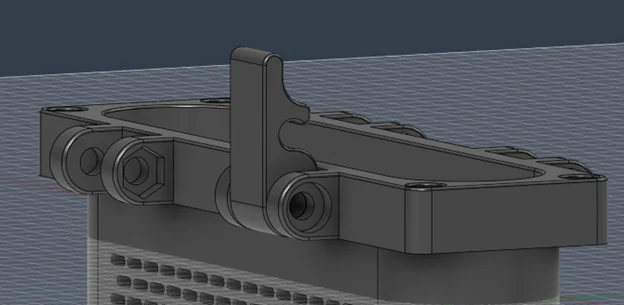

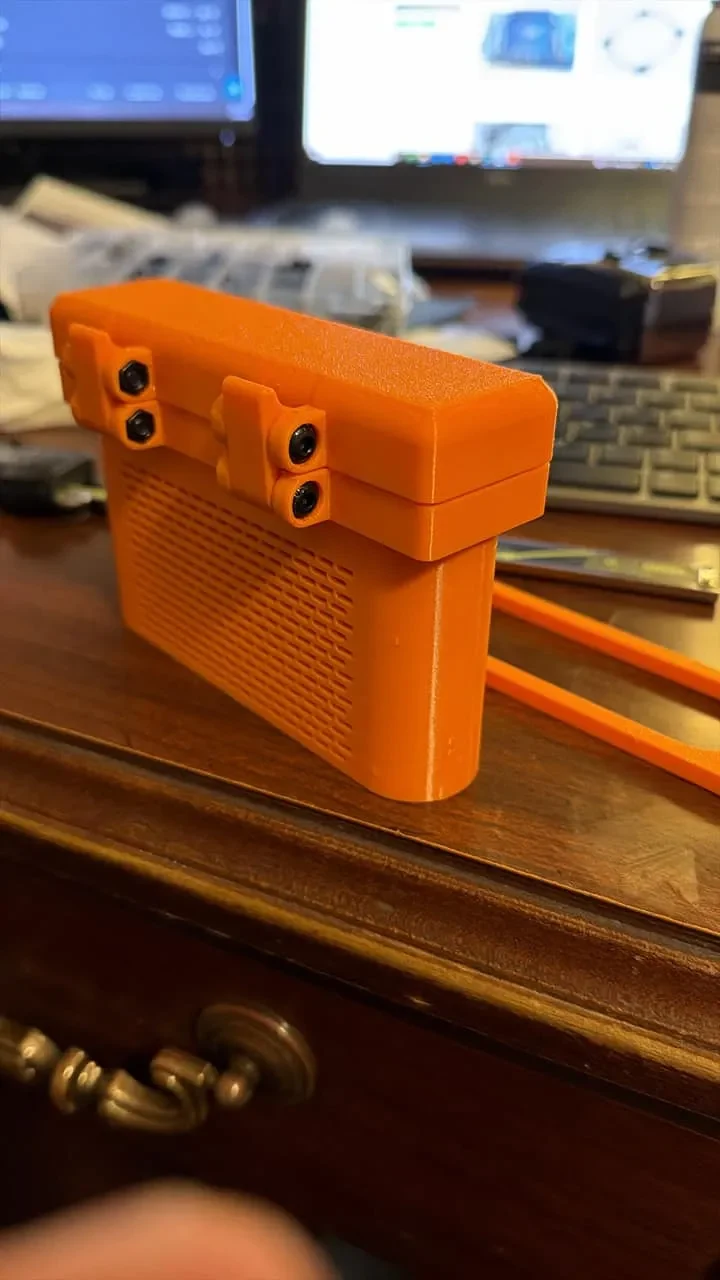

Затем установите защелки, как показано ниже. Для их фиксации используйте 2 кляксы m4x20 и гайки. не затягивайте слишком сильно, так как в этом случае заще��ки могут затрудниться.

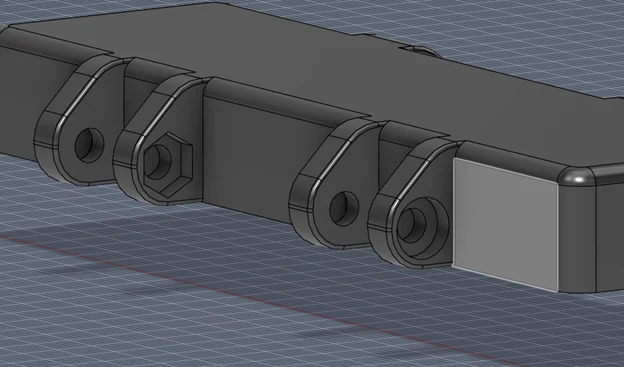

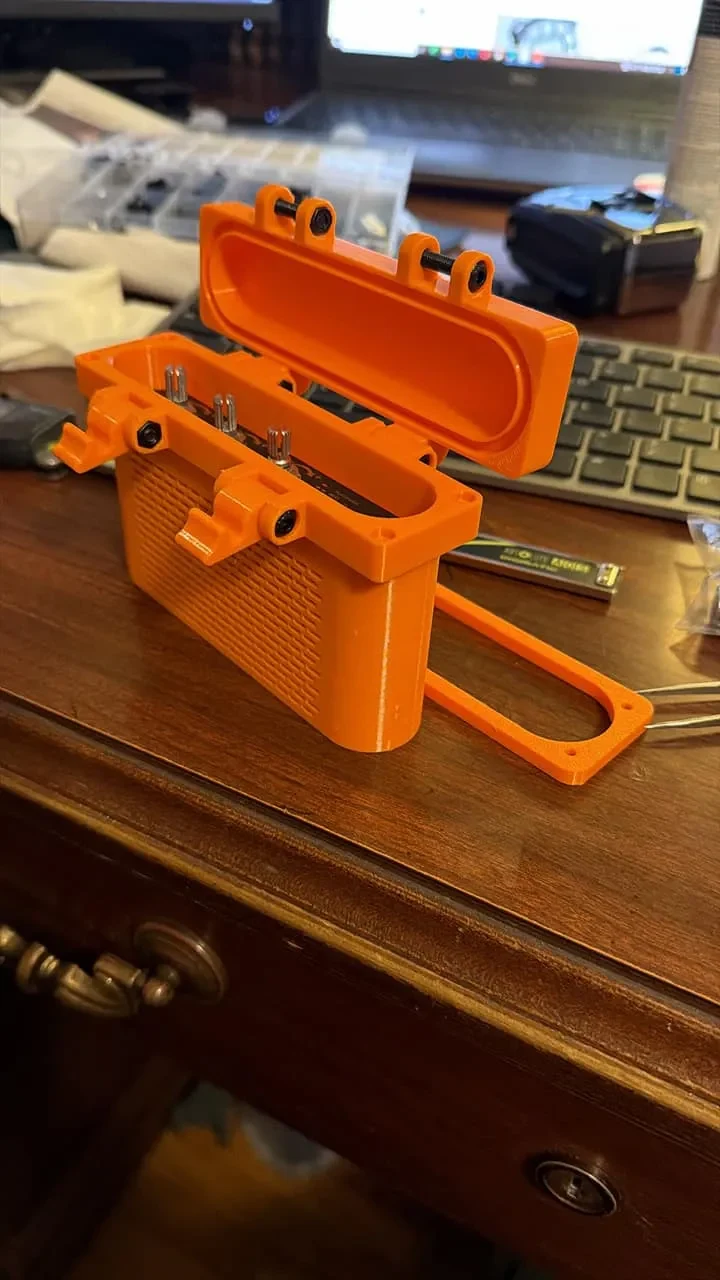

Затем установите крышку на корпус, используя 2 болта и гайки M4x20, как показано ниже.
Далее прокладка вдавится в прорезь в крышке. Прокладка имеет небольшой изгиб в одну сторону, чтобы компенсировать коробление петга. При печати обязательно ориентируйте эту сторону вверх. Сначала поместите изогнутую верхнюю сторону отпечатка в крышку так, чт��бы плоская сторона была обращена к корпусу.

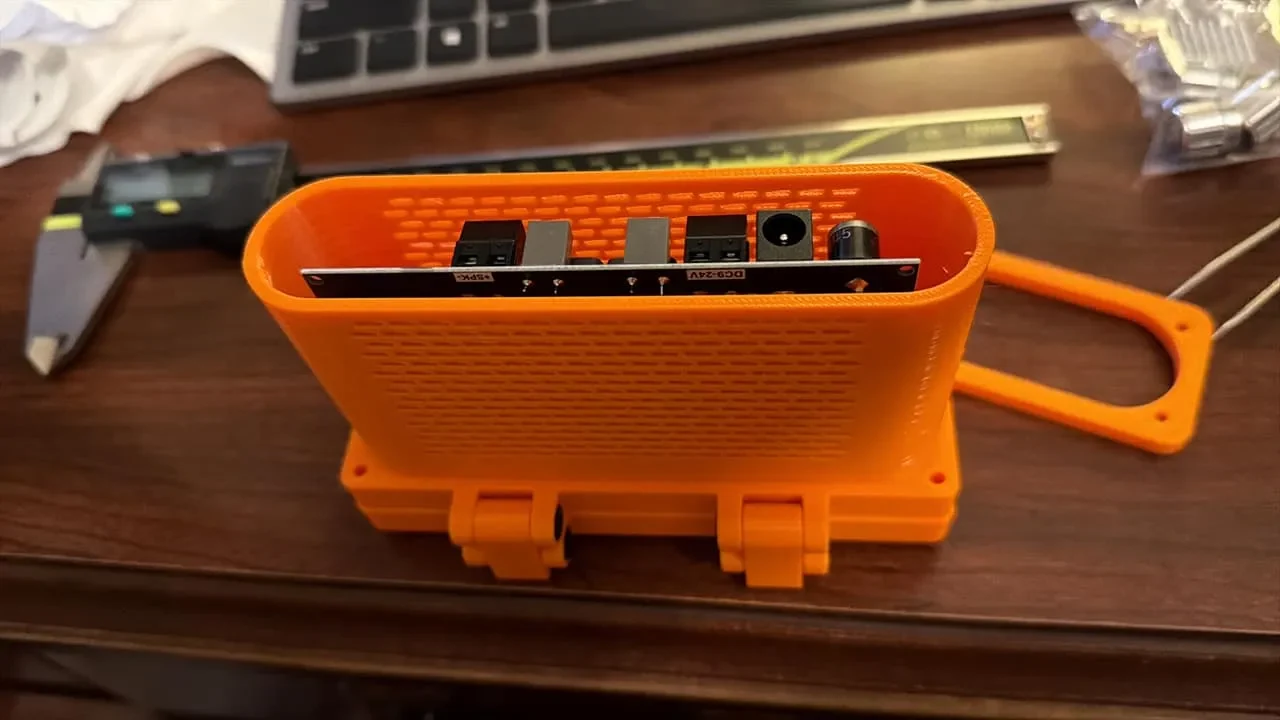

Затем с помощью винтов и гаек M3x8 прикрепите лицевую панель усилителя к корпусу. Прежде чем выполнять этот шаг, убедитесь, что вы прикрепили провода, так как в этом случае вы не сможете получить доступ к привинчиваемым стойкам.
Затем вырежьте отверстие, используя кронштейн в качестве шаблона.

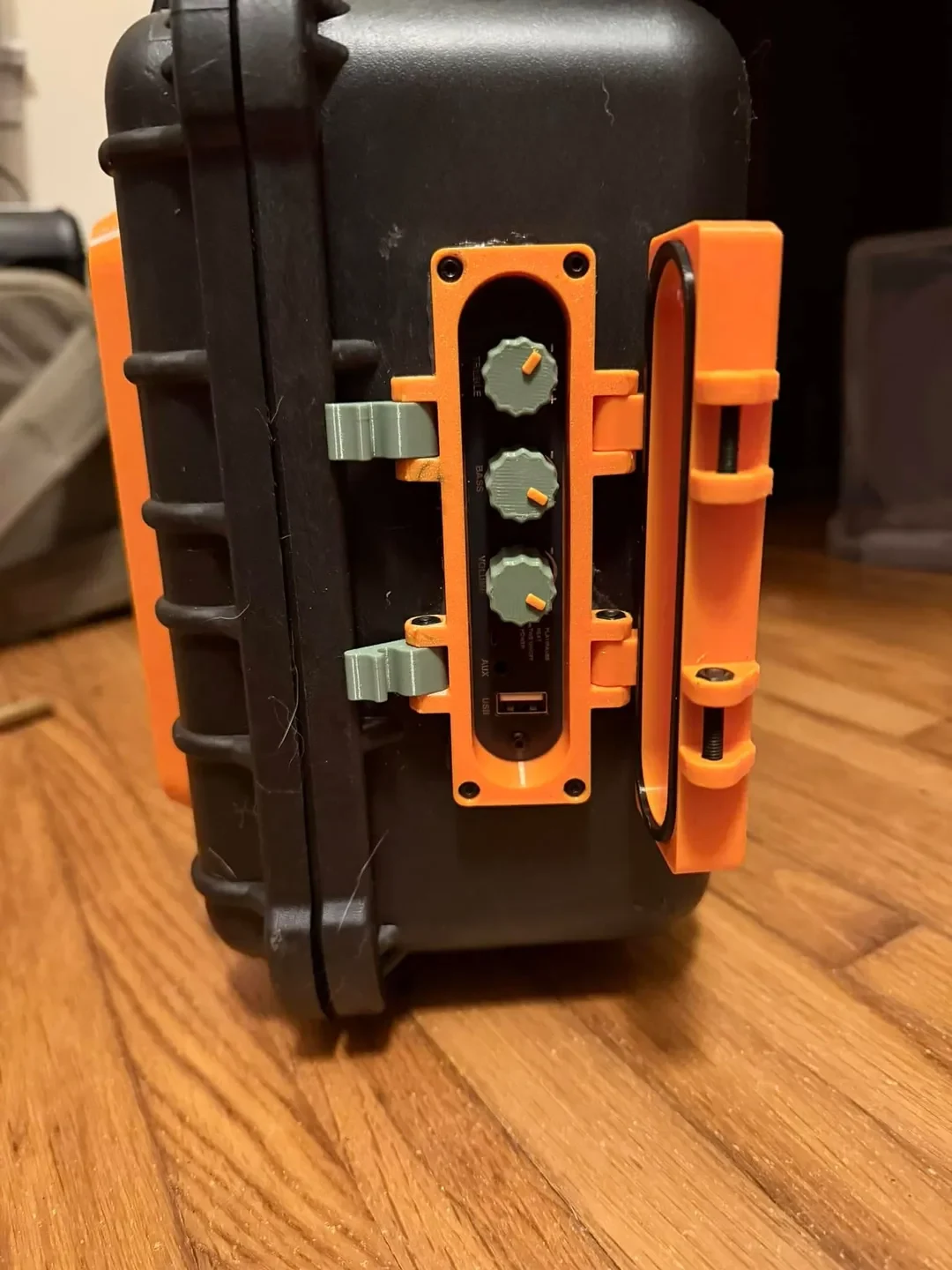

Нанесите выбранный вами герметик на боковые стор��ны коробки и установите усилитель на место.
Наденьте кронштейн с уже запрессованными гайками на корпус усилителя внутри коробки и используйте оставшиеся 4 болта M3x16, чтобы закрепить корпус на корпусе усилителя. box.
