Чехол для ультразвукового датчика расстояния SparkFun Qw...
Это чехол для ультразвукового датчика Qwiic https://www.sparkfun.com/products/17777, который можно установить сзади. Он также работает с идентичным (кроме цвета) ультразвуковым детектором расстояний Zio https://www.smart-prototyping.com/Zio-Ultrasonic-Distance-Sensor.html.
Другие конструкции оригинальной платы HC-SR04 не подходят для этой цели, поскольку существует странное дизайнерское решение по установке разъемов Qwiic на обратной стороне платы. Учитывая, что эта штука должна быть направлена вперед, это неудобно, поскольку вы не сможете легко установить ее сзади, если разъемы будут мешать.

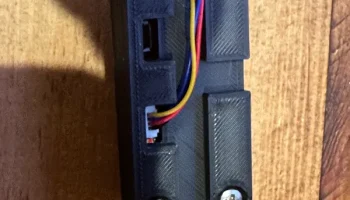

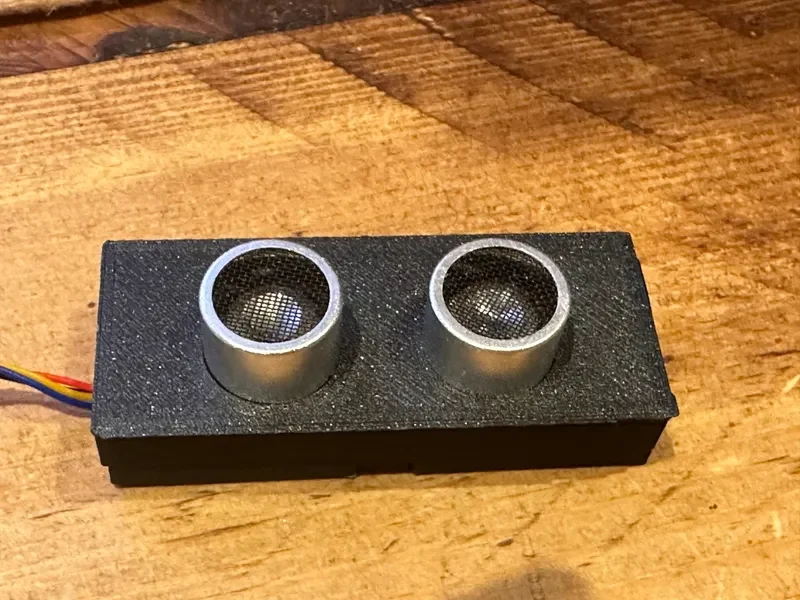

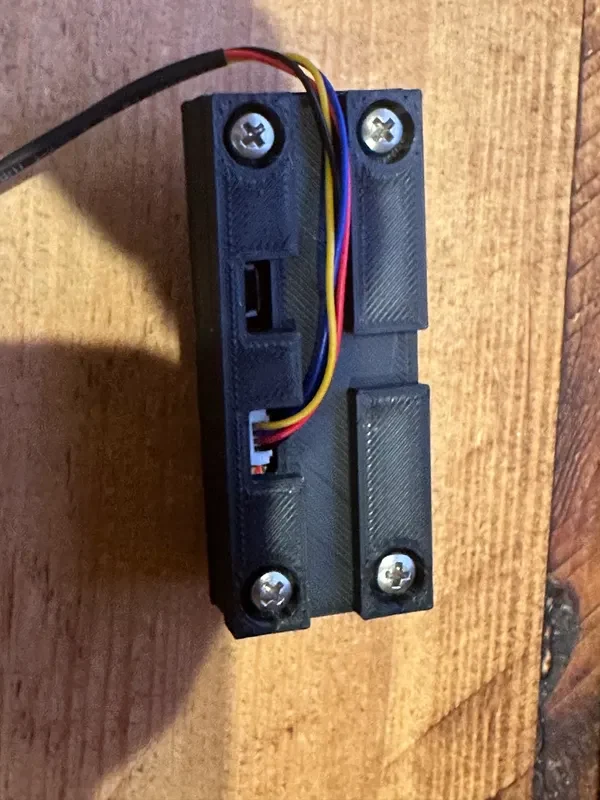

Этот корпус очень плотно прилегает, и плата остается там довольно неподвижной, даже не прикручиваясь, поскольку это обеспечивает плотное прилегание вокруг датчиков. На задней панели расположены кабельные трассы, поэтому кабель Qwiic I2C можно вывести туда, где он вам нужен. У вас также есть доступ к обоим портам Qwiic, поэтому вы можете отключить их, не отвинчивая корпус.

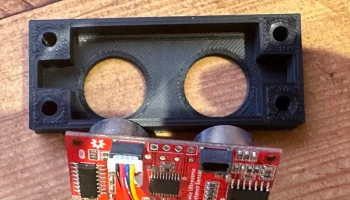

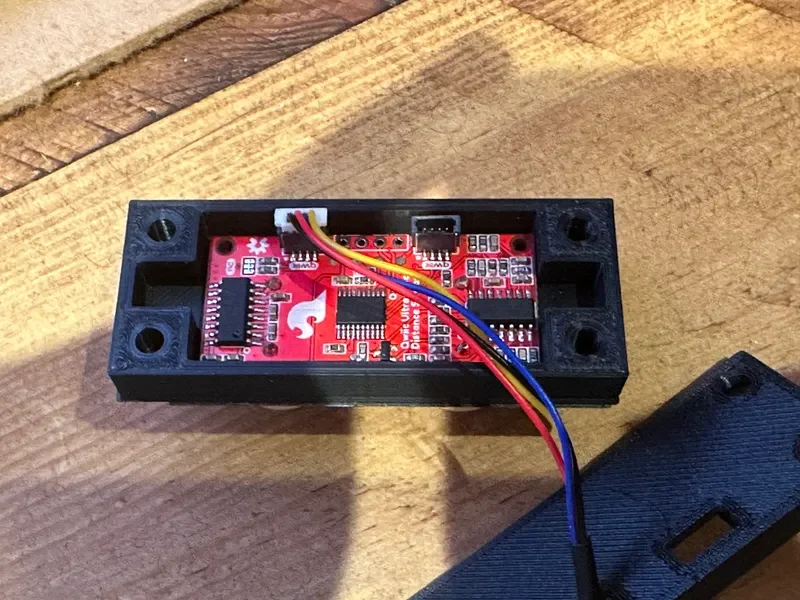

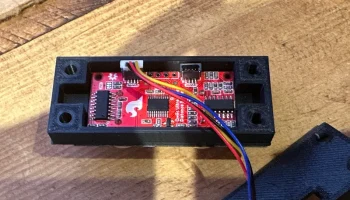

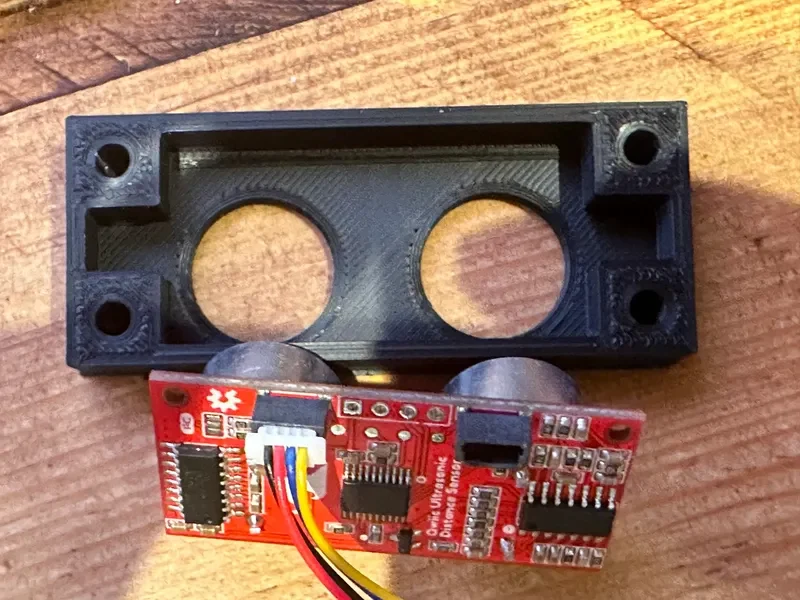

Он состоит из корпуса, в котором находится плата, и задней панели. Корпус и задняя панель соединены винтами. Он предназначен для исполь��ования с резьбовыми вставками 4x m3x5,7 мм. Я использовал эти https://www.3djake.uk/3djake/threaded-inserts-50-piece-set в сочетании с 4 винтами с полукруглой головкой Phillips M3x6 мм.
В моем приложении я использую двустороннюю липкую ленту для его крепления, но вы, вероятно, можете взять более длинные винты и прикрепить его, используя отверстия для винтов на задней панели, к чему угодно.
