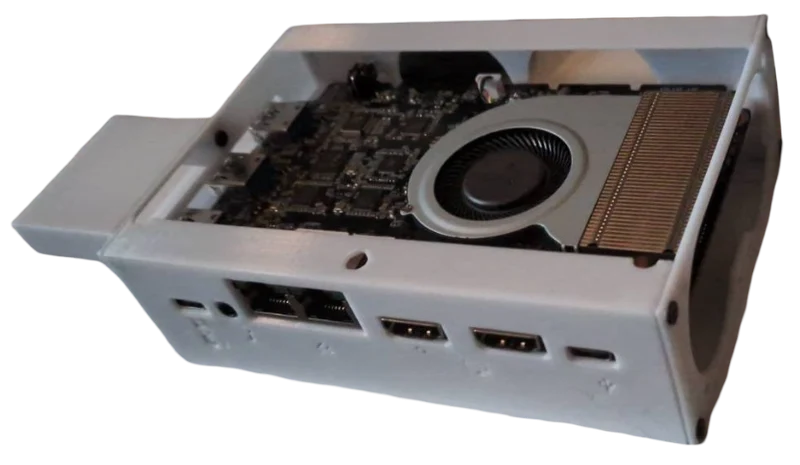

Открытый корпус GMKTec G9 (высота 1U)
Более прохладный корпус для GMKTec G9
Если вы. как и я, искал дешевый, а не необычный NAS, вы могли бы купить GMKTec G9. На бумаге это выглядит потрясающе. Однако дизайн корпуса оставляет желать лучшего. Посмотрите отличное видео Джеффа Гирлинга о его начинаниях здесь:
Итак, это попытка найти способ лучше охладить G9 и получить тот маленький и дешевый NAS, который я искал.
Некоторые принципы дизайна
Следует использовать в основном стандартное оборудование (небольшой сбой, так как вам понадобится несколько винтов M2 (6 мм и 10 мм) в дополнение к тем, что входят в комплект поставки G9)
Должно поместиться в пространстве высотой 1U (в основном для размещения Джеффа, поскольку я не собираюсь ставить его в стойку )
Должно быть легко распечатать на обычном принтере.
Должен быть «расширяемый» за счет дополнительного охлаждения (т. е. большего количества вентиляторов).
Не нужны вставки с подогревом, поскольку у большинства людей их нет в наличии, и после того, как они собраны, их нельзя разбирать, я имею в виду… как часто вы меняете твердотельные накопители в своем NAS?
Инструкции
Распечатайте модели.
Высота слоя 0,2 мм
4 периметра
5 нижних слоев
5 верхних слоев
PETG (надеюсь, выдержит жару)
Пока принтер печатает, разберите G9.
Прикрепите крепления штатного кулера к монтажной панели штатного кулера с помощью 4 винтов M3 диаметром 10 мм каждый. Можно приклеить, если хотите сэкономить на винтах М3 ;)
Вставьте штатные вентиляторы в крепления кулера.
Расположите кабели
Кабель вентилятора, дующего на сторону SSD, должен быть проложен непосредственно внутри корпуса, рядом с вентилятором.
Кабель вентилятора, обдувающего процессор, должен выходить наружу из корпуса, а затем прокладываться через небольшое отверстие под ним снаружи внутрь корпуса.
Прикрепите основную плату к передней и задней панелям с помощью основной платы G9.
В каждом углу используйте винт M2 диаметром 10 мм (минимум).
В третьем креплении M.2 на основной плате есть отверстие, в которое можно ввинтить небольшой (максимум 6 мм) M2, чтобы лучше закрепить крепления M.2. Не используйте слишком длинный винт, так как он будет мешать монтажному винту M.2 входить в то же отверстие с другой стороны. В панели есть отверстие для доступа к этому монтажному отверстию.
Прикрепите панель крепления охладителя к передней и задней панелям. Панель крепления кулера следует прикрепить к тому торцу, где находятся USB-порты на плате. Это х��рошее место для использования винтов M2, входящих в комплект поставки G9.
Прикрепите вытяжную панель к передней и задней панелям. Вытяжную панель следует монтировать на выпускной стороне кулера ЦП на материнской плате. Обратите внимание, что панель асимметрична, чтобы не препятствовать потоку воздуха от кулера процессора. Это также хорошее место для использования винтов M2, входящих в комплект поставки G9.
Прикрепите кабели вентилятора
Оба кабеля теперь должны находиться внутри корпуса с каждой стороны (передней/задней) корпуса со стороны SSD основной платы. Подсоедините к разъемам вентилятора. Прочтите этикетки на основной плате, чтобы убедиться, что вы подключены к Fan1 и Fan2. Обратите внимание, что есть третий разъем, который я не знаю, для чего он нужен, но к нему не подключаюсь.

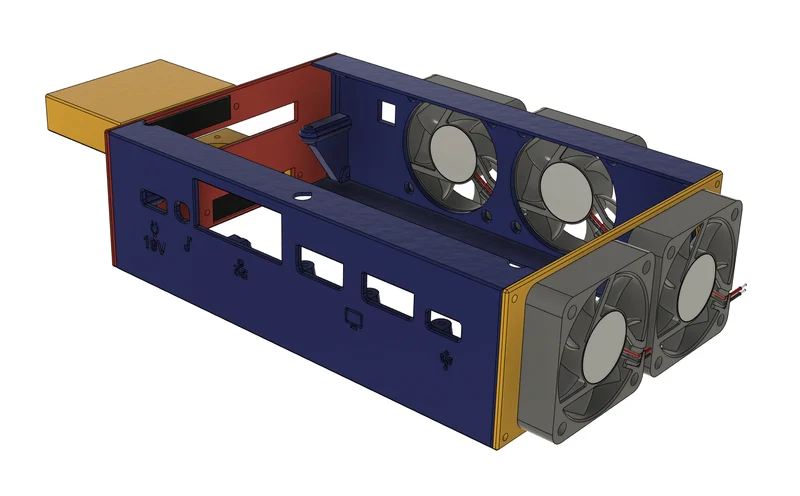

Если вам нужно больше охлаждения, вы можете установить 40-миллиметровые вентиляторы как сзади (выдув в корпус), так и на выхлопе (выдув из корпуса). Этим вентиляторам, возможно, потребуется внешнее питание или питание через USB.
Теперь вы сможете прикреплять твердотельные накопители с радиаторами (при условии, что они не слишком высокие). Вы сможете использовать прилагаемые винты, входящие в комплект поставки G9.
