Корпус D1 Mini WLED

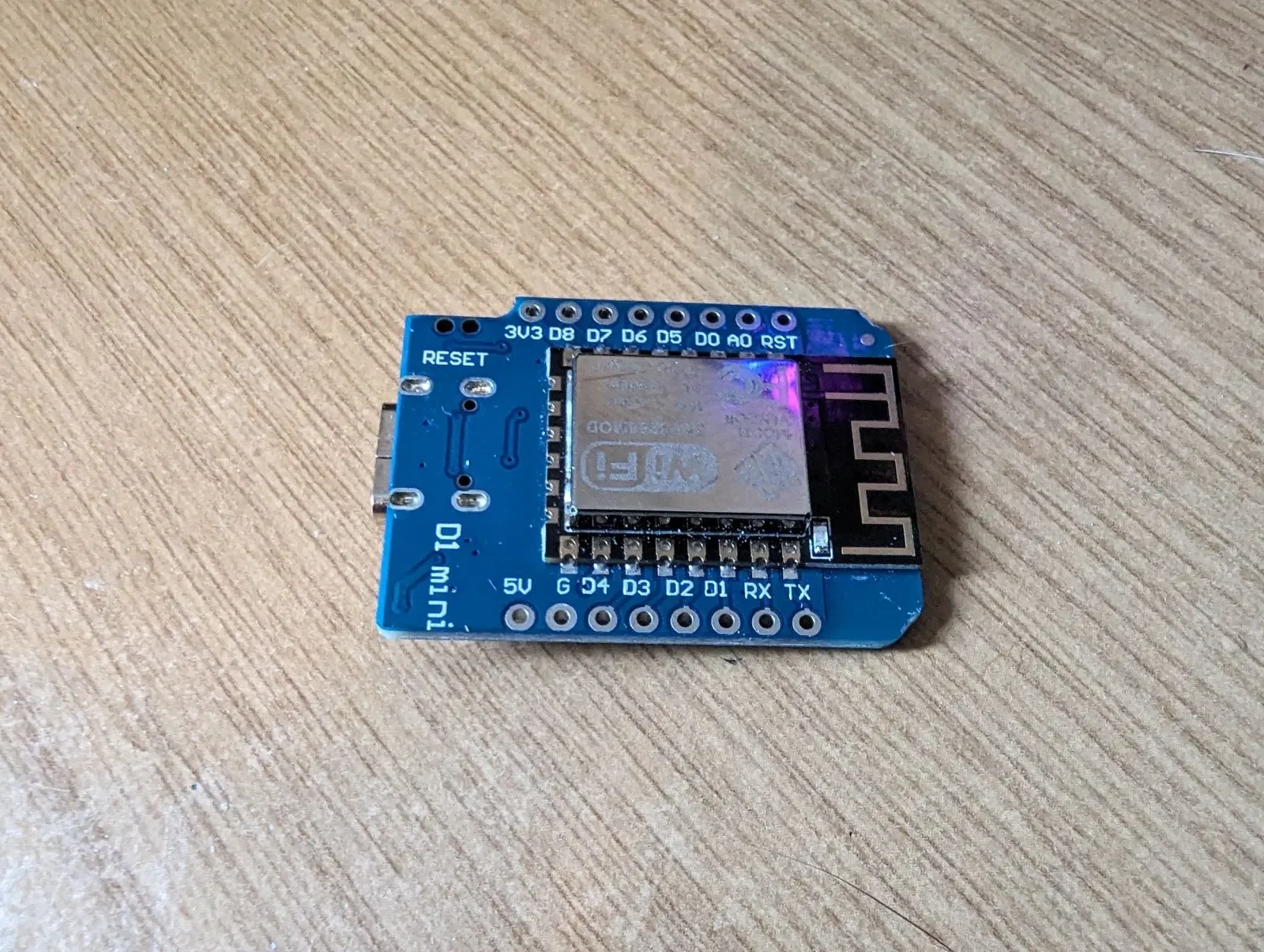

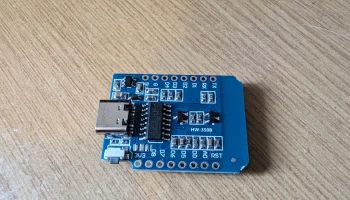

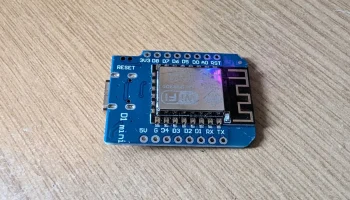

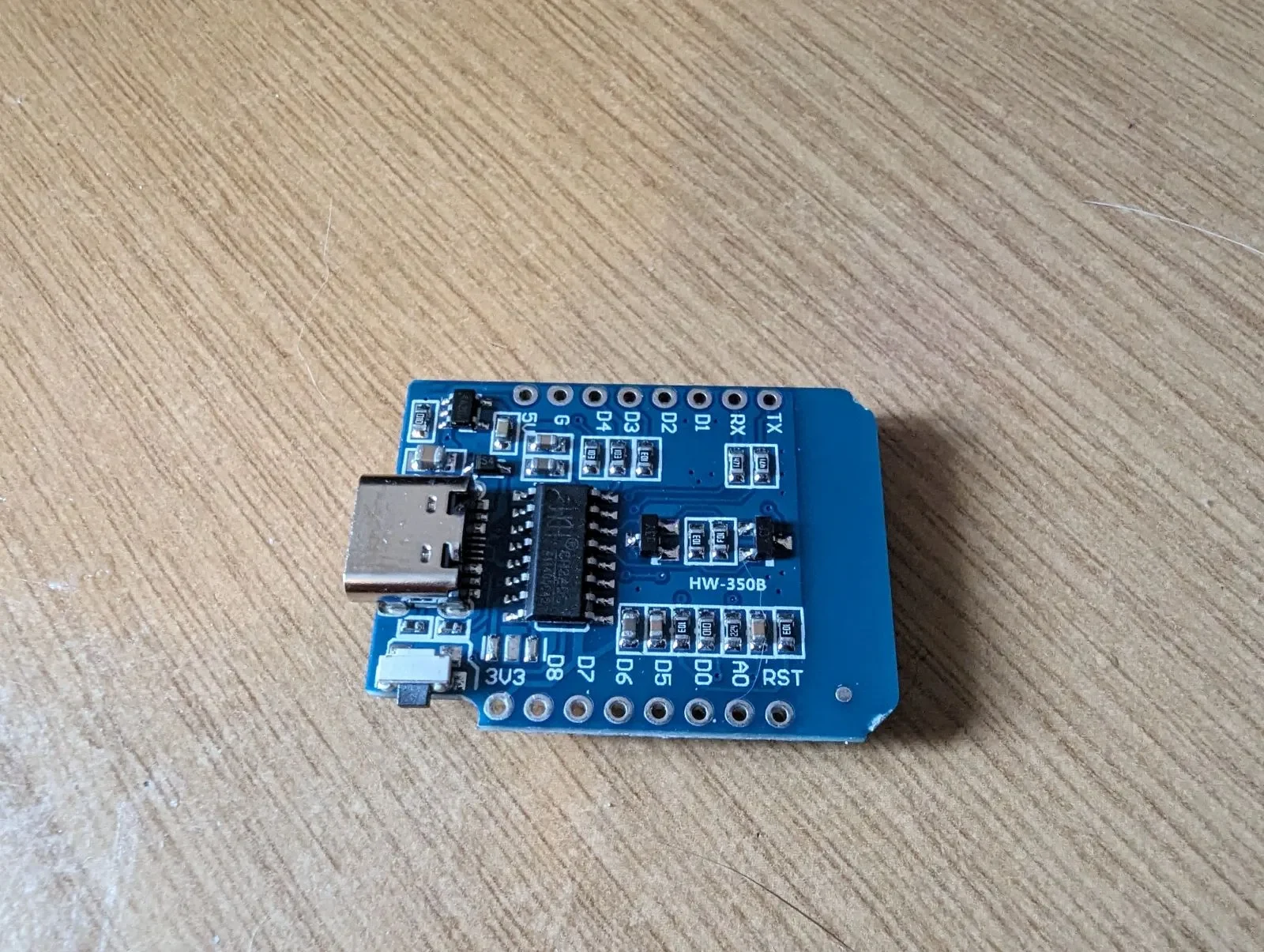

Мне нужен был небольшой корпус D1 Mini для WLED, просто для питания нескольких коротких светодиодных лент, поэтому не требовался внешний источник питания и т. д. Я нашел несколько, но они не подходили к моему D1 Mini, многие из них не подходили к моему D1 Mini. были разработаны на основе официальной версии Wemos, у меня дешевая версия с USBC. Большая часть проблем была связана с портом USBC. Посмотрите фотографии D1 Mini, которые я использовал для справки.

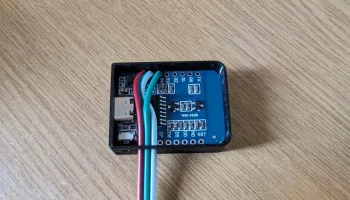

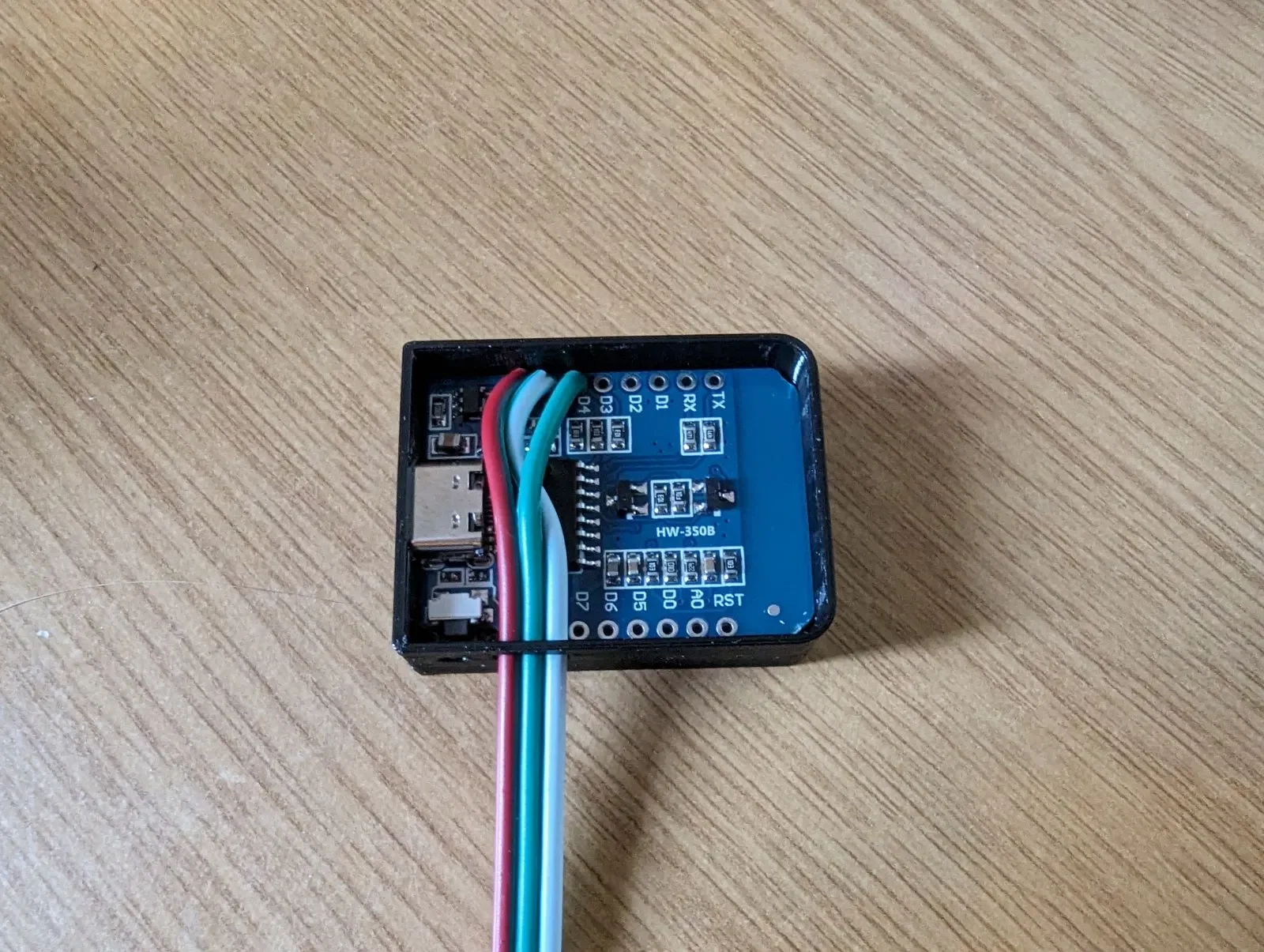

Я разработал это так, чтобы оно было минимальным. Его трение подходит, но держится очень плотно. Имеет слоты для «официального» общего разъема светодиода для припайки к 5 В, заземлению и D4 (то есть GPIO2). Обратите внимание, что перед пайкой два кабеля перепутаны. Земля и сигнал должны быть перепутаны.

Там также есть небольшое отверстие для переключателя сброса на случай, если он вам понадобится.

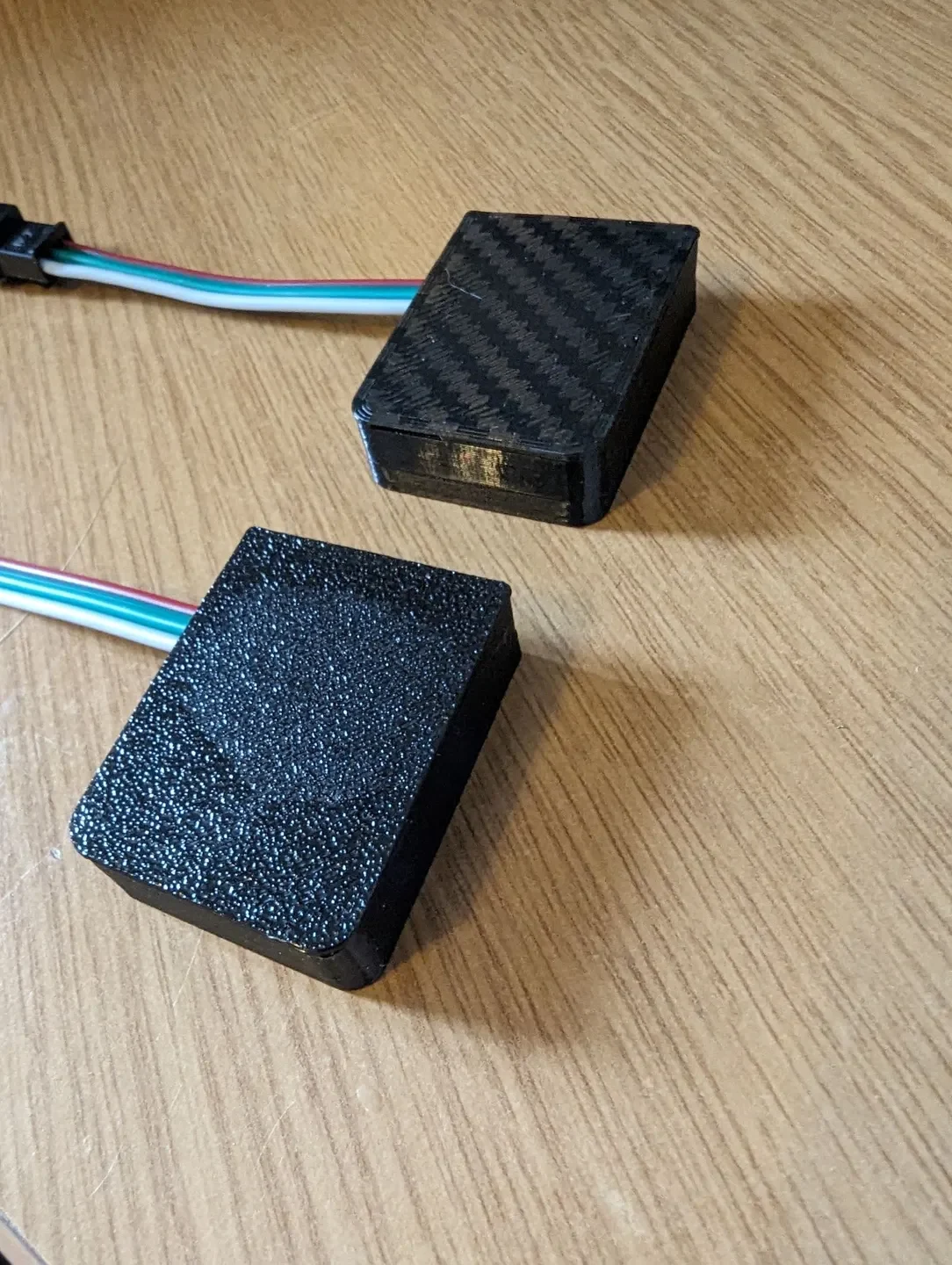

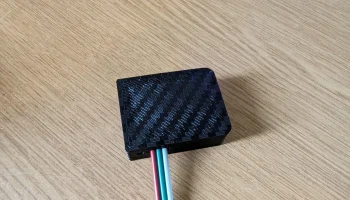

Все это прекрасно и удобно сидит на моем конце, но ваши результаты могут различаться в зависимости от вашего принтера и его точности. Если доска слишком плотная, вы можете слегка отшлифовать ее наждачной бумагой, если крышка/корпус слишком тугие, просто распечатайте одну из них на 1-2% больше или меньше.

Очевидно, что при необходимости этот корпус можно использовать и для D1 Mini без WLED.
