Корпус CMD Boxify для ПК

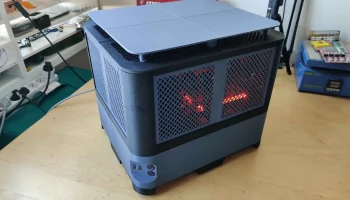

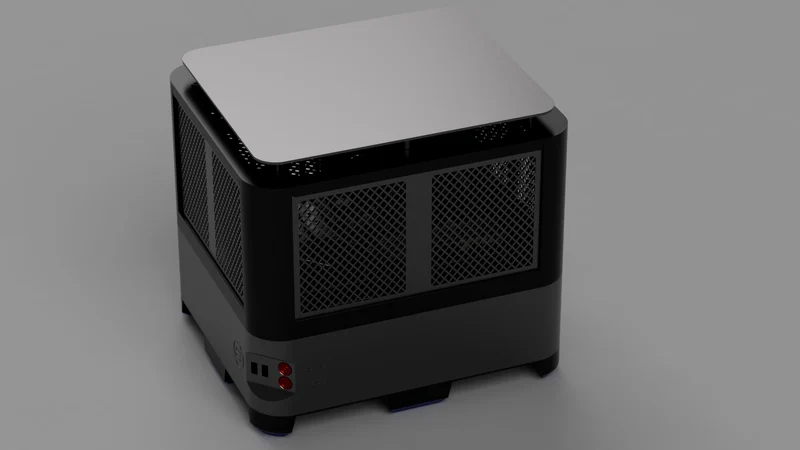

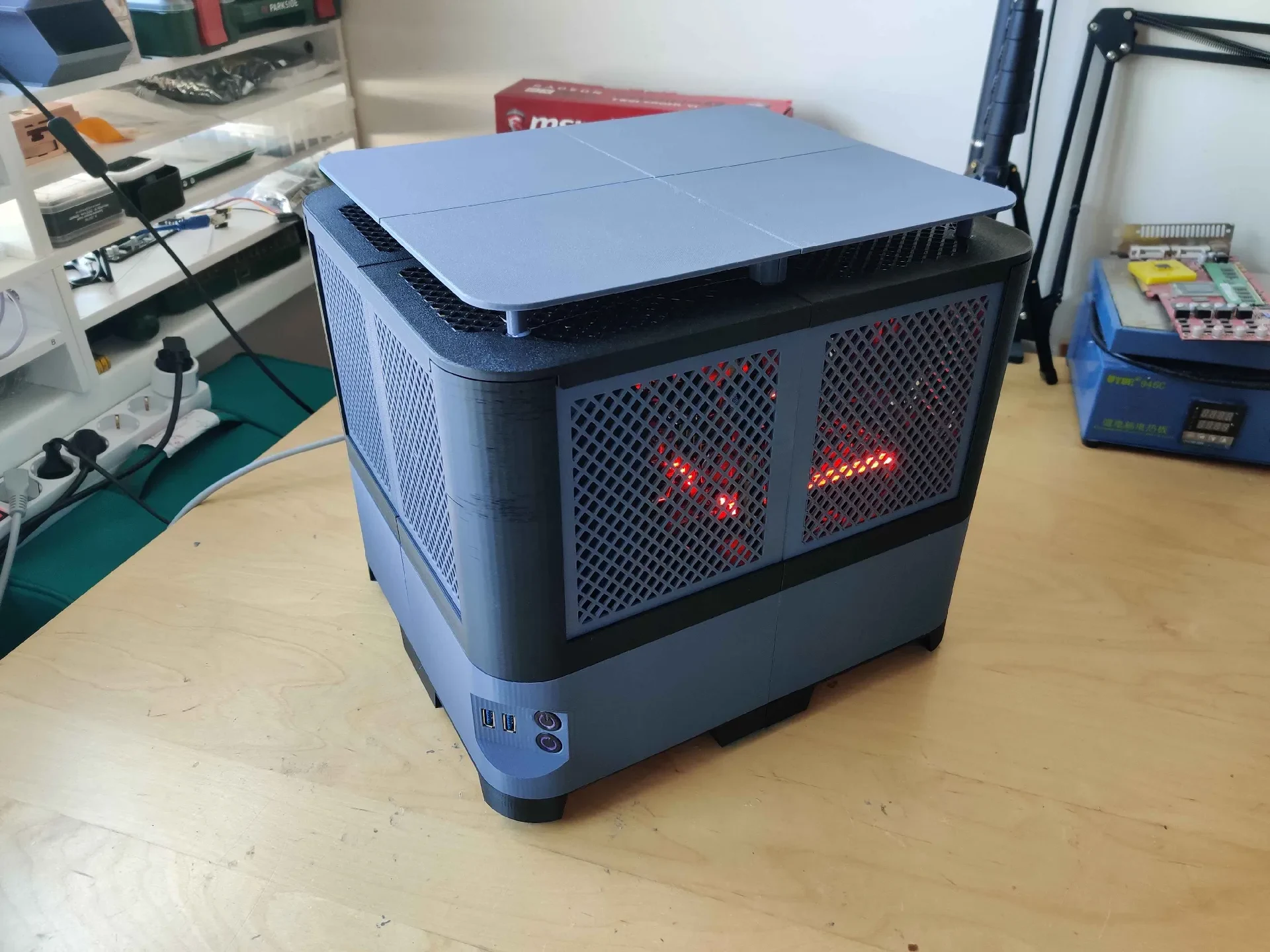

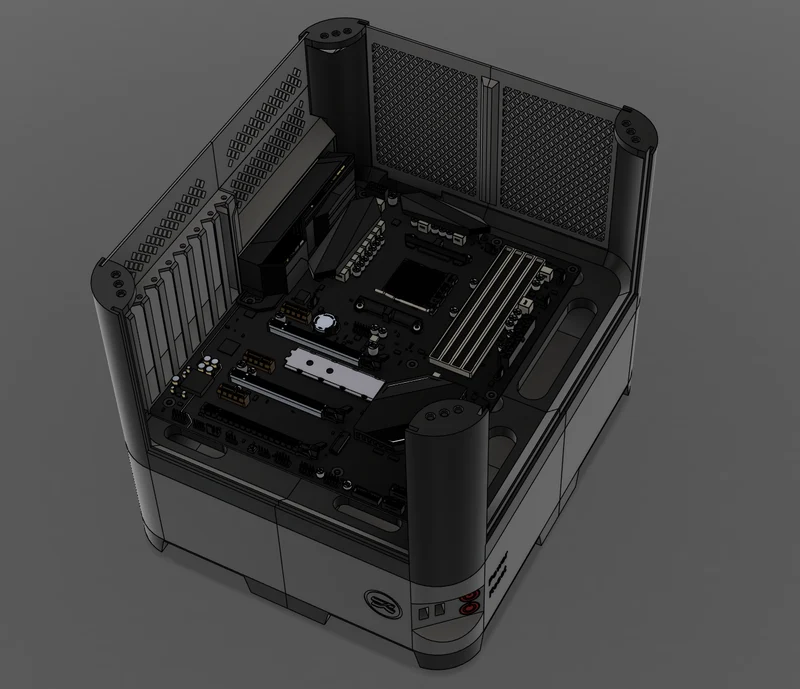

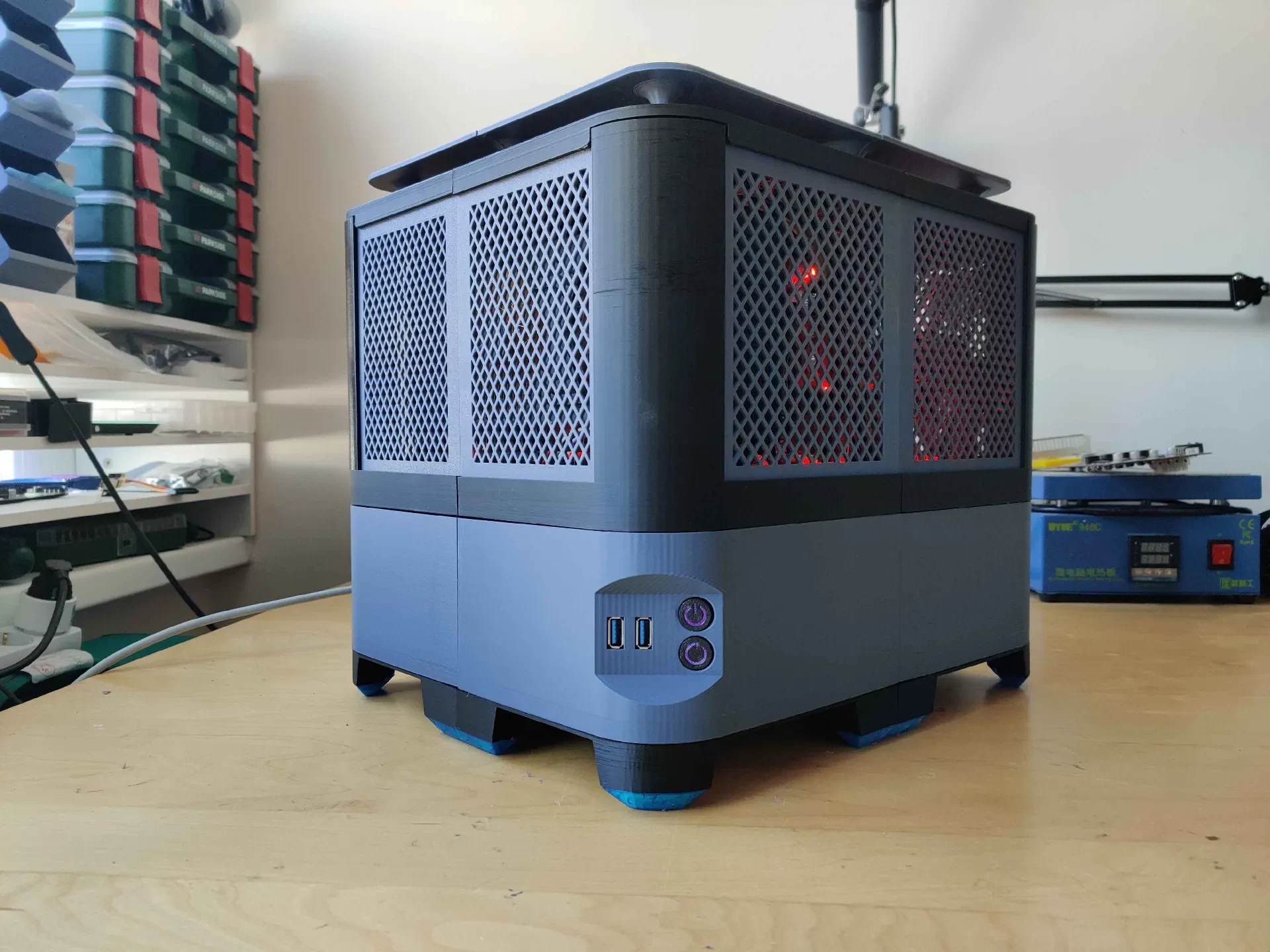

Этот корпус для ПК можно полностью напечатать на 3D-принтере.
Максимальные поддерживаемые размеры:
Полная материнская плата ATX
Графические процессоры до 28,8 см
Кулеры для процессора до 15 см.
Для печати всех деталей вам понадобится около 2 кг нити.

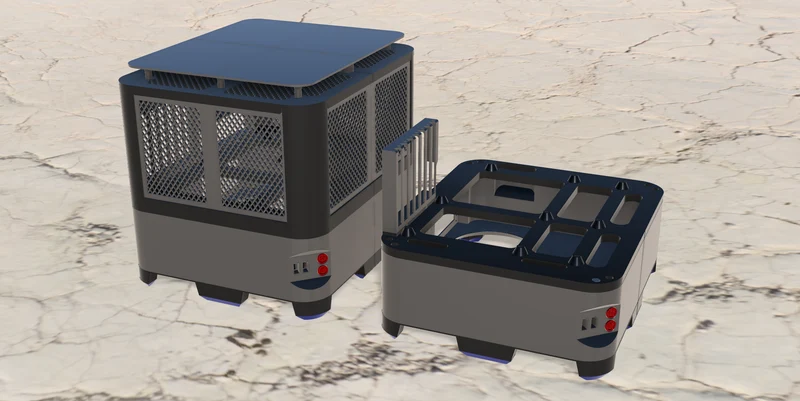

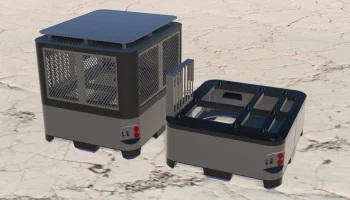

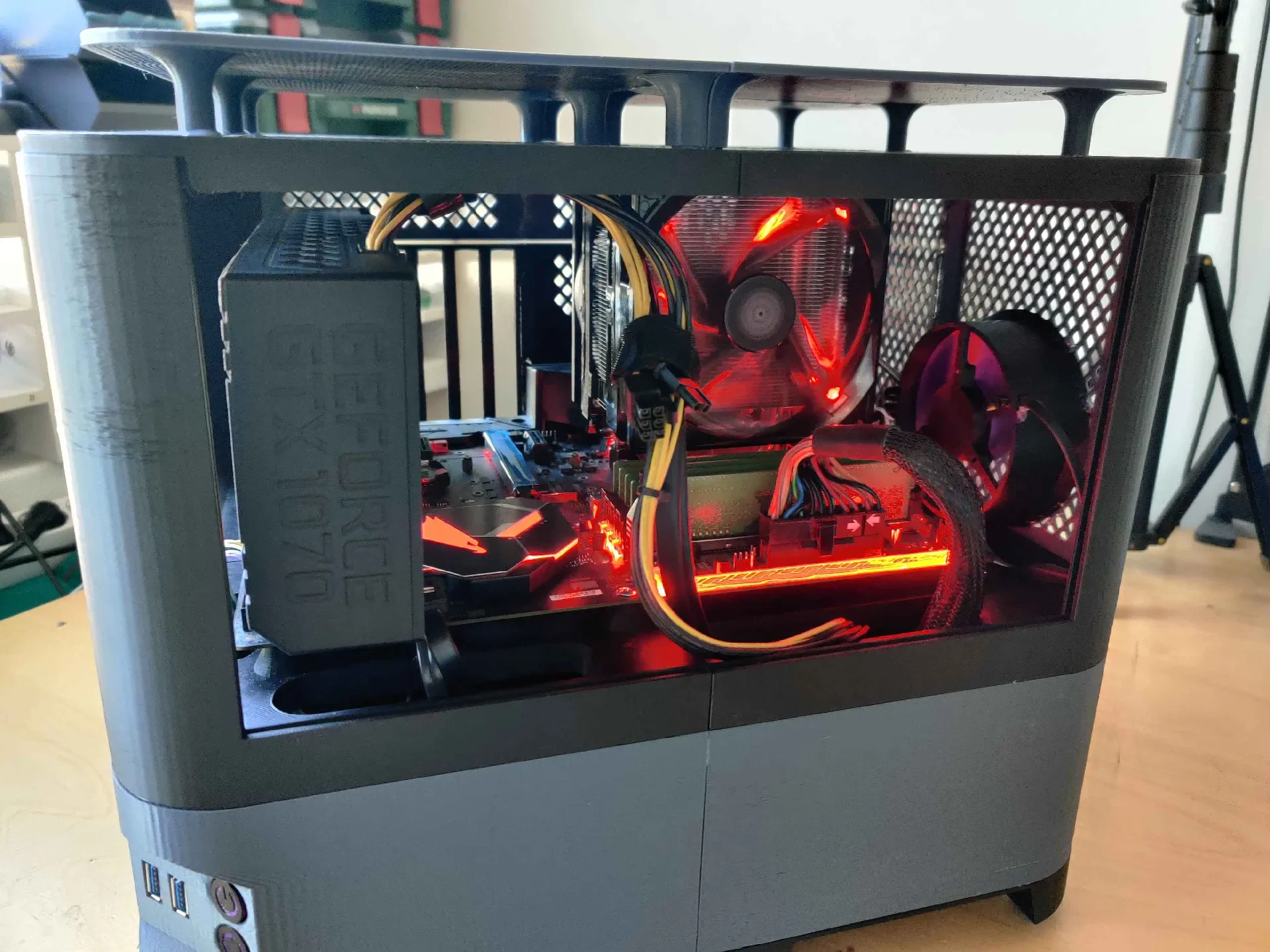

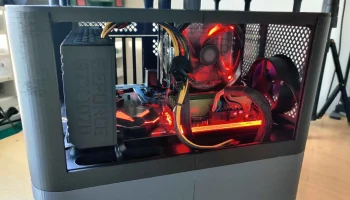

основание, верхнюю часть и лоток материнской платы необходимо склеить. остальные могут скользить вместе. Лоток материнской платы опирается на основание под действием силы тяжести и удерживается на месте с помощью 8 штифтов. боковины встанут на место. вер��няя часть удерживается опорами и боковыми сторонами лотка и может быть оснащена дополнительными магнитами. при перемещении этого футляра всегда поднимайте его снизу основания!
отверстия в лотке материнской платы и на задней панели ввода-вывода имеют размер для вставок с резьбой M3

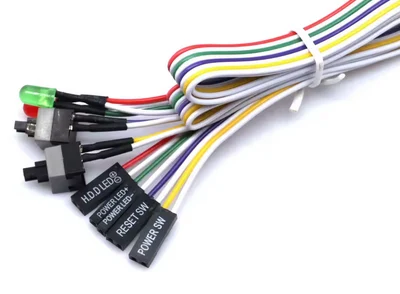

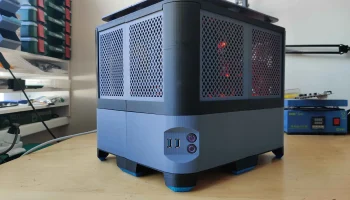

для переднего ввода-вывода требуются две кнопки, светодиоды и разъемы USB 3.0. примеры можно найти здесь:
https://de.aliexpress.com/item/1005003232741565.html
https://de.aliexpress.com/item/1005006735100763.html
При открытии файлов вам нужно щелкнуть правой кнопкой мыши -> Разделить -> На объекты, чтобы получить отдельные части. версии 3MF имеют именные детали. версии STL имеют лучшее качество модели.
Процесс сборки показан в этом видео:
Более под��обную информацию о версии Testbench можно найти здесь:

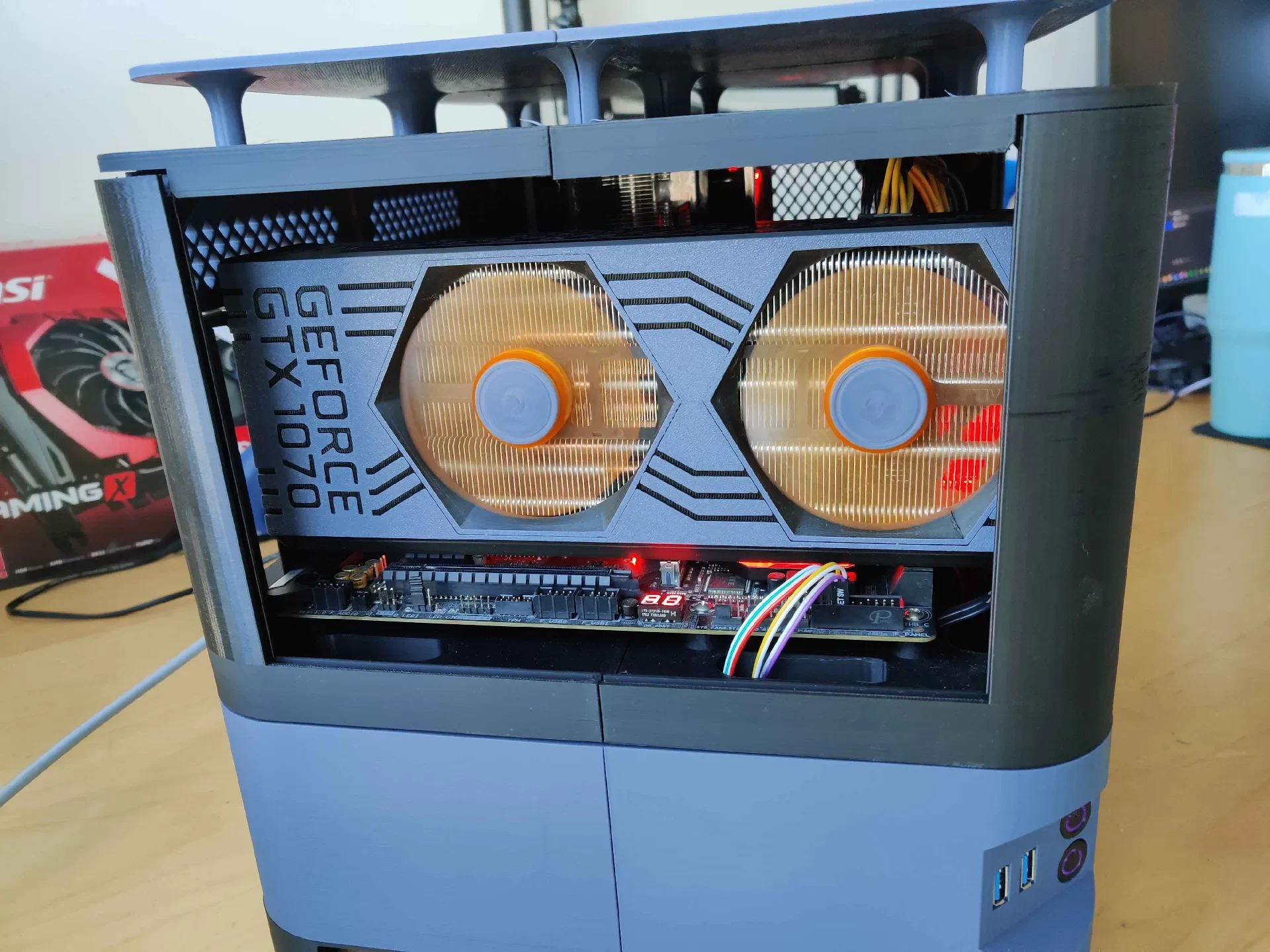

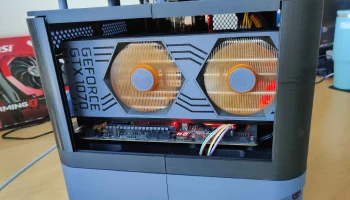

изображенный графический процессор также является пользовательским:
Конструкция основана на моем тестовом стенде, совместимом с водяным охлаждением:
