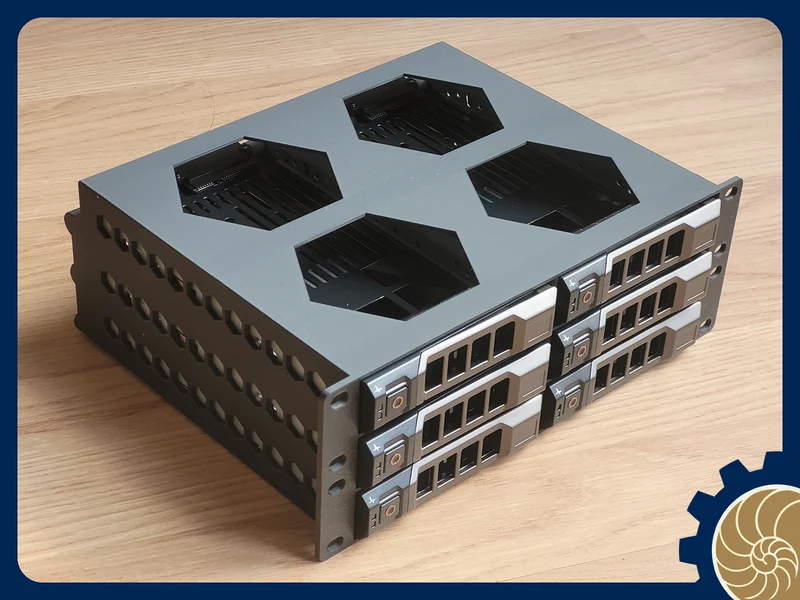

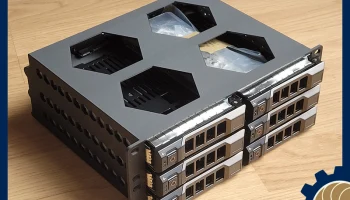

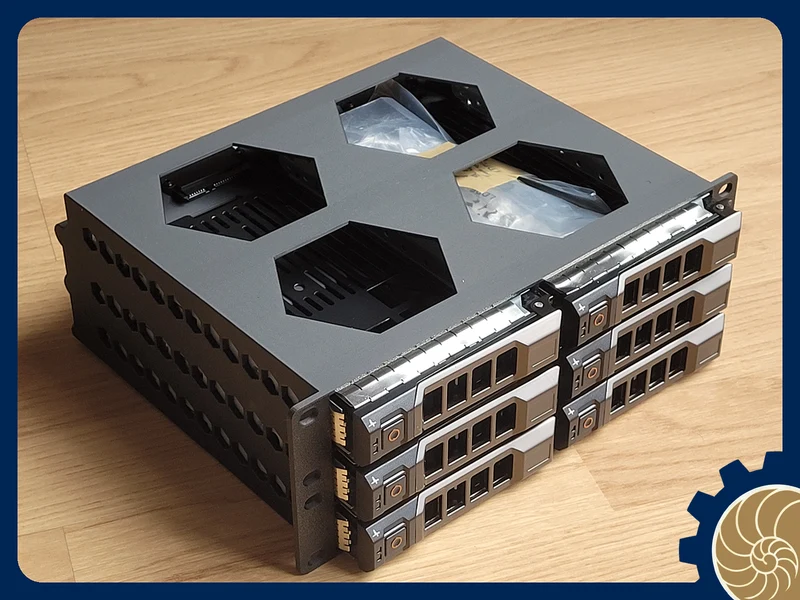

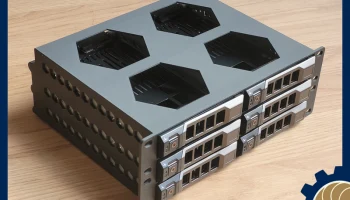

10-дюймовая стойка 2U: 6 жестких дисков размером 3,5 дюйма — горячая замена! Компактный!

Дизайн:

Все допуски такие же, как для модели с 2 жесткими дисками 3,5 дюйма.

Возможна ГОРЯЧАЯ ЗАМЕНА. Мне очень нужна была эта функция, но я не смог найти ее нигде на сайте printable/makerworld.

Удовлетворительный щелчок!

Чрезвычайно компактный! занимает всего 2U для 6HDD

Экспериментально… Поскольку конструкция ДЕЙСТВИТЕЛЬНО компактна, я не уверен насчет рассеивания тепла, точнее, я уверен, что для центральных жестких дисков его НЕТ. ИСПОЛЬЗУЙТЕ НА СВОЙ РИСК...

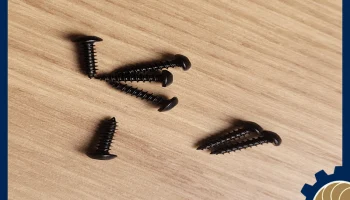

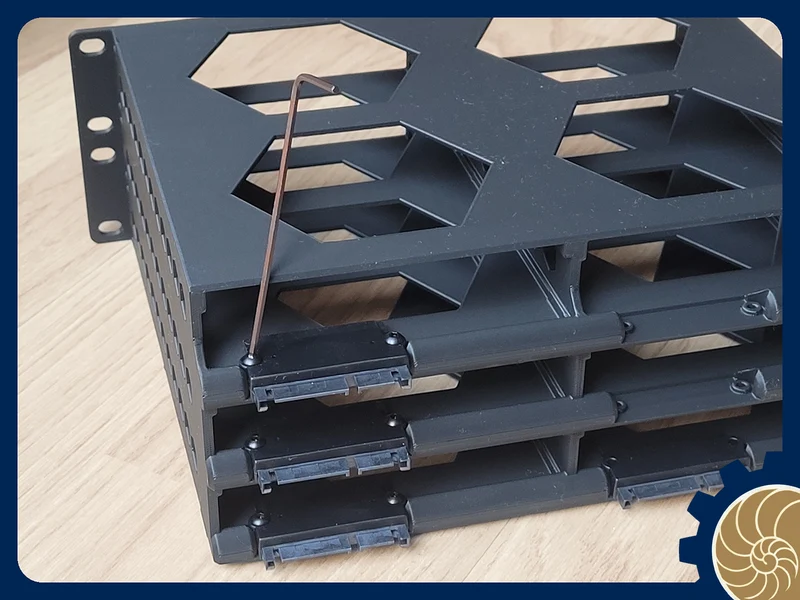

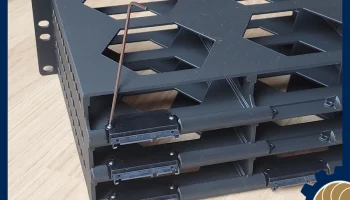

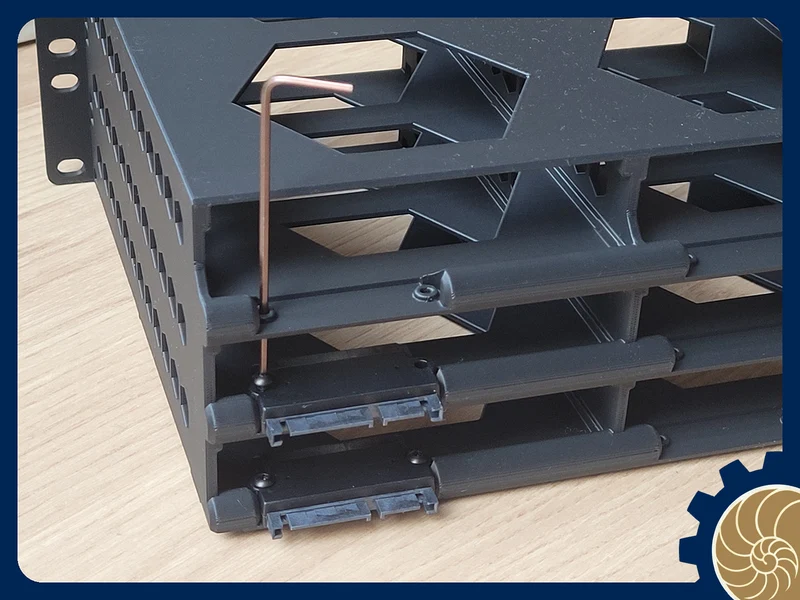

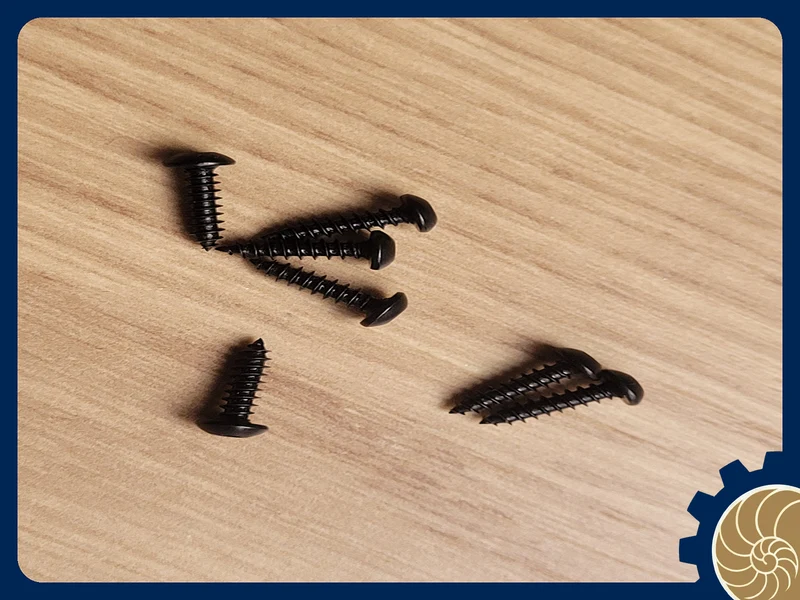

Я подозреваю, что винты нижнего и среднего разъема могут быть трудно затянуть… Выберите саморезы с шестигранной головкой M3x12 мм и следуйте рисункам.

Распечатать:

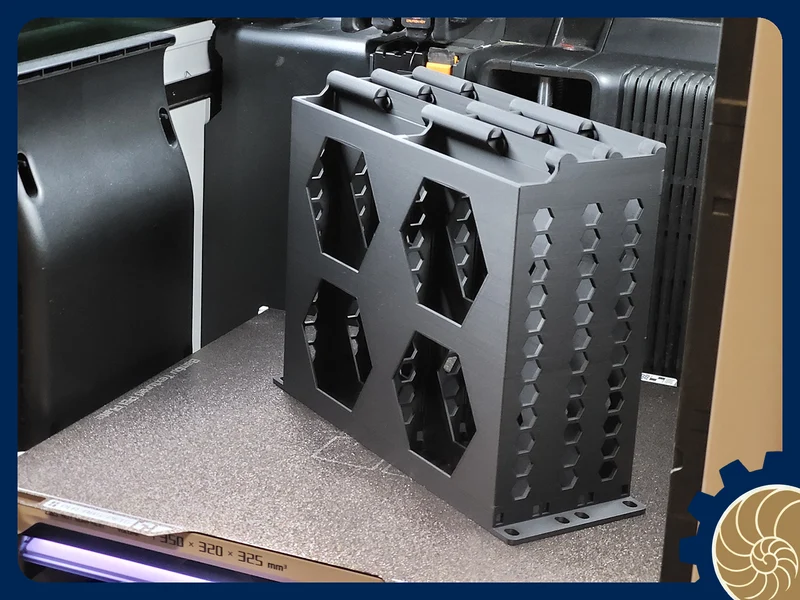

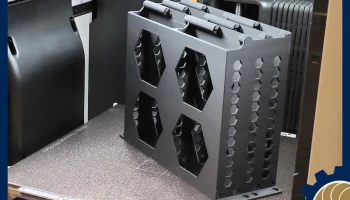

Никакой поддержки! Печать лицевой стороной вниз

Допуски довольно жесткие, не пожалейте времени на печать (я использовал сопло 0,4 мм, слои 0,2 мм).

Другой материал:

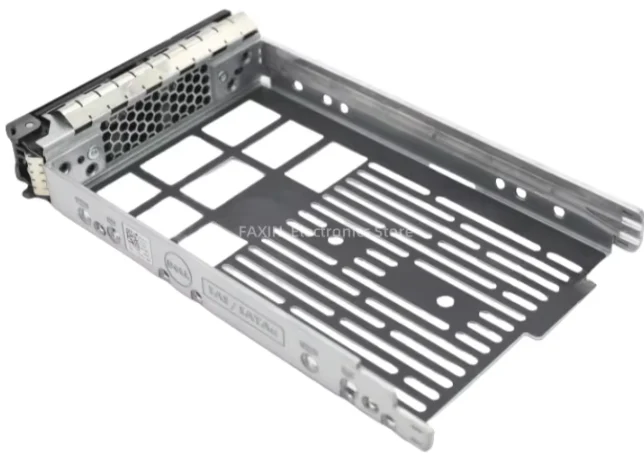

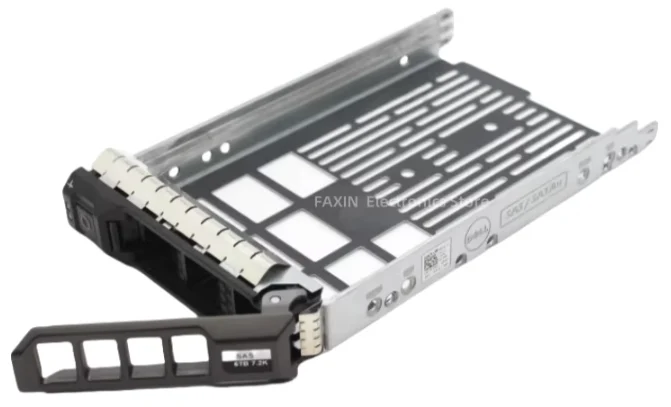

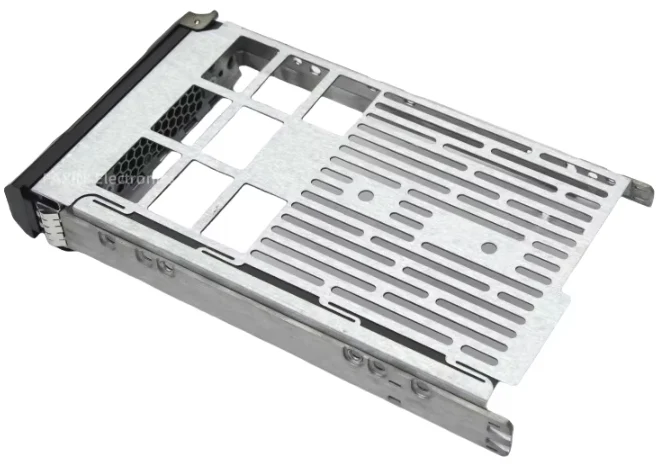

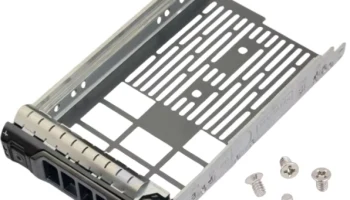

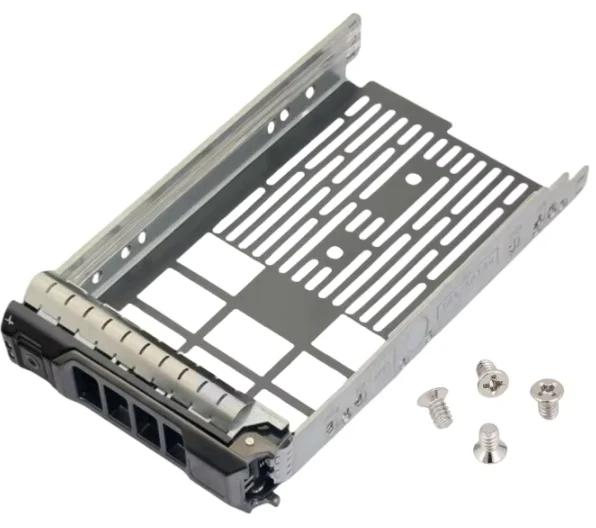

Я использую восстановленные Caddy с Aliexpress:

Ключевые слова: «3,5-дюймовый лоток для жесткого диска SAS SATA для Dell PowerEdge R730 730xd R720 R720XD R710 R520 R410 R420 T420 T620 T630 058CWC 0KG1CH»
«Для Dell PowerEdge T330 T430 T630 R230 R330 R430 R530 R630 R730 R730XD 0KG1CH 3,5» SAS SATA лоток для жестко��о диска KG1CH "

Каждый поднос стоит около 5 евро:

ЗДЕСЬ на Алиэкспресс

или ЗДЕСЬ на Aliexpress тоже

Для соединения с возможностью горячей замены:

Я использовал такие:

Ключевые слова: Преобразователь данных SATA между мужчинами и женщинами, 22 контакта, 7 + 15, преобразователь SATA в SATA, адаптер SATA в SATA

В настоящее время 5 евро за 5 !:

Здесь на Алиэкспресс
