Корзина для жестких дисков, 6 отсеков

Корзина для горячей замены жестких дисков доступна каждому!

Обновление от 25 ноября: я перепечатал свой и изменил конструкцию корпуса, чтобы обеспечить более высокие допуски для жестких дисков и поддержку двух 92-мм вентиляторов. Теперь температура всех жестких дисков не превышает 40 °C. Добавлен обновленный v2 как 3mf и f3d.

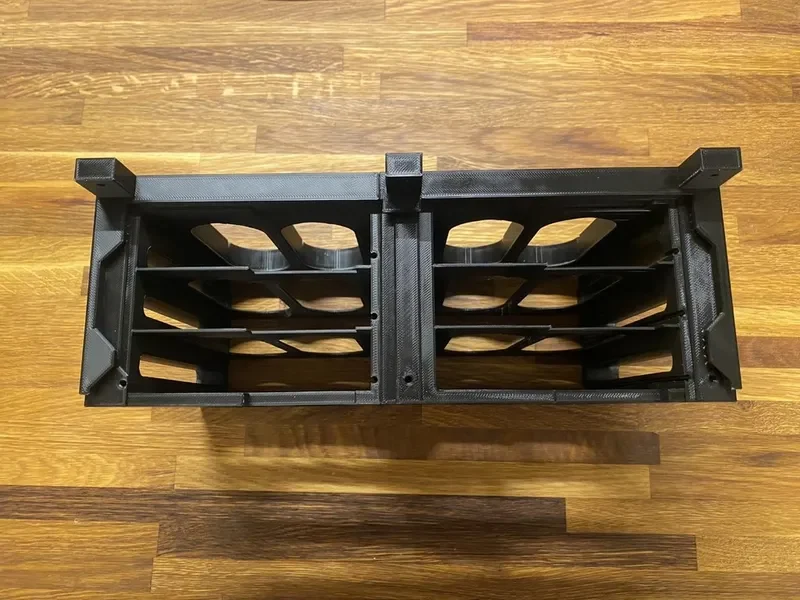

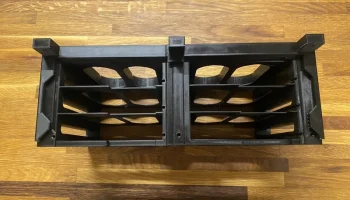

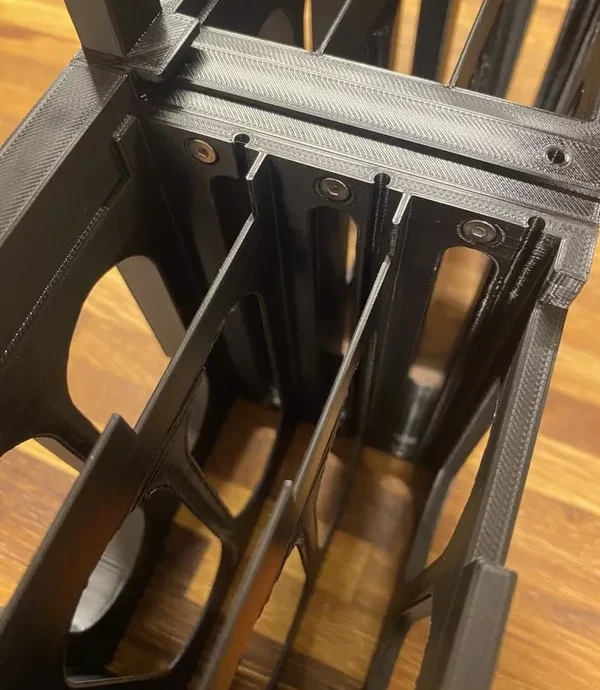

Я разработал отсек для жестких дисков с 6 отсеками для горячей замены для моего высокоэффективного сервера небольшого форм-фактора.

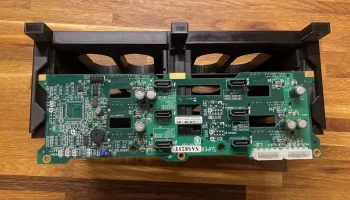

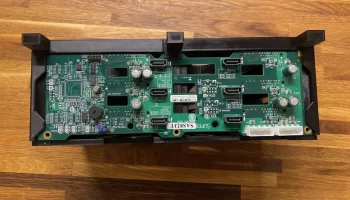

Он работает очень хорошо и использует очень дешевую объединительную плату от старого сервера Supermicro, которая работает с обычными разъемами SATA и Molex, которые есть в каждом компьютере. Никаких специальных адаптеров или кабелей не требуется!

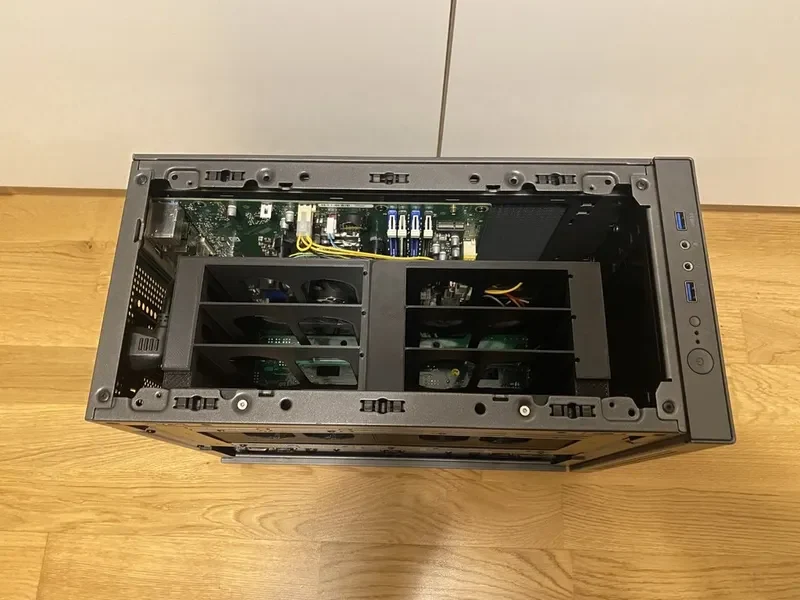

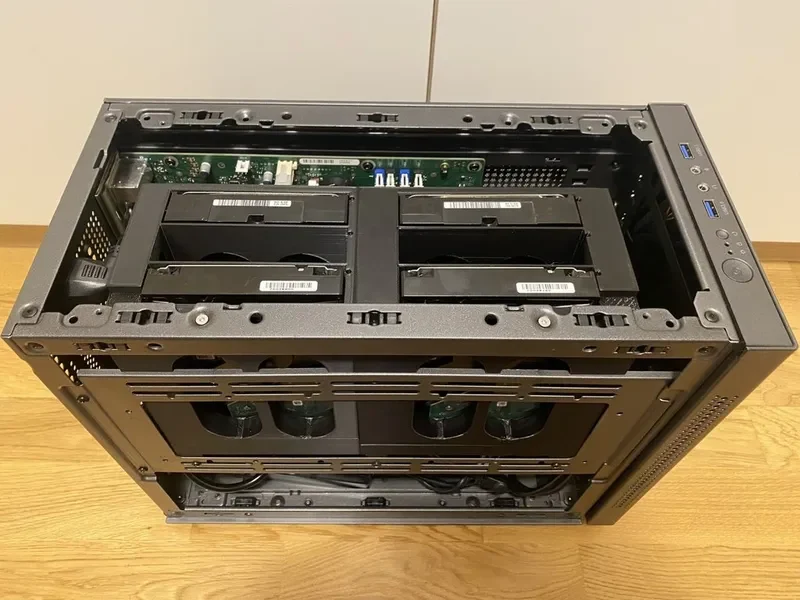

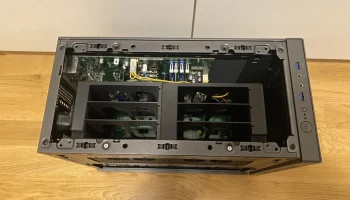

Я купил объединительную плату на eBay примерно за 10 долларов. Он крепится вертикально в моем карманном чехле Inter-Tech IM-1. Можно адаптировать для монтажа в любом случае с помощью прилагаемого файла Fusion 360.

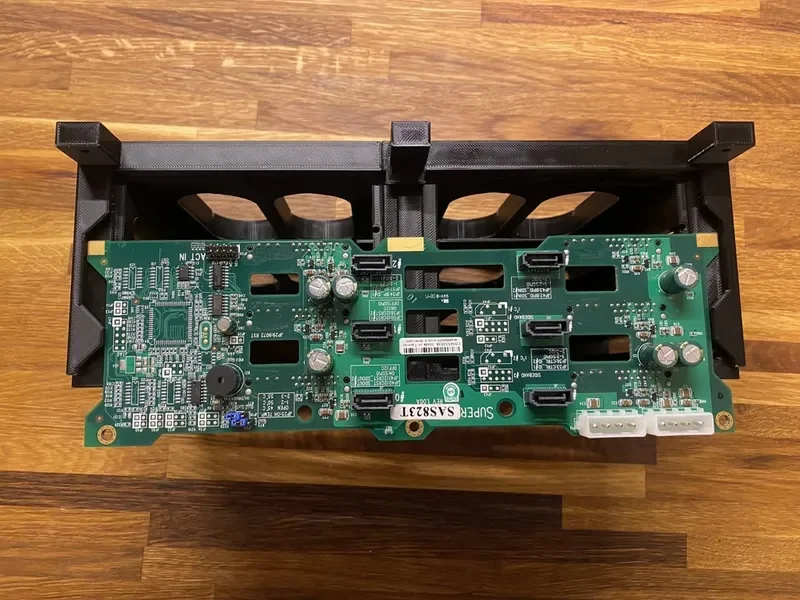

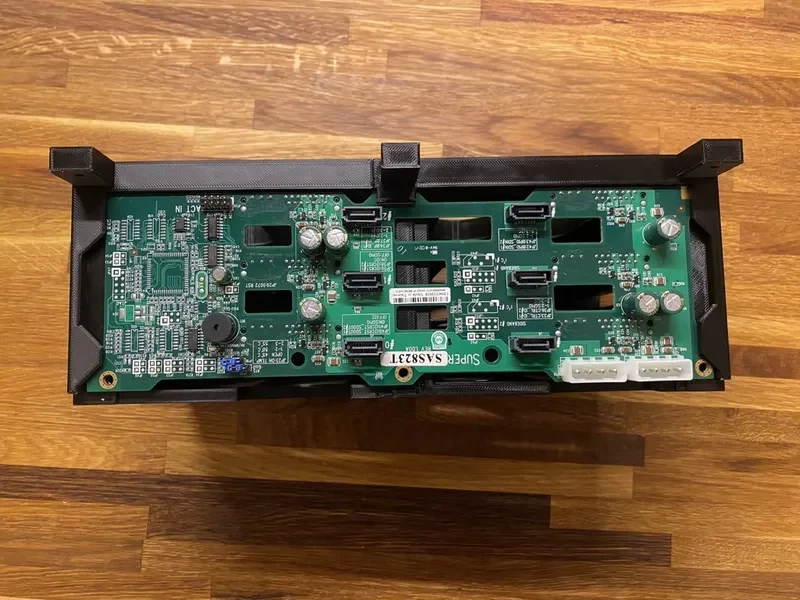

Название модели объединительной платы: Объединительная плата Supermicro BPN-SAS-823T.

Серверные части Процессор: Intel Core i3-9100 LGA 1151, 3,60 ГГц, 4-ядерный

Материнская плата: Kontron Fujitsu D3644-B C246 Micro-ATX

Оперативная память ECC: DDR4 32 ГБ (да, ecc работает на Intel i3)

Корпус: карман Inter-Tech IM-1

Блок п��тания: PicoPsu150 + Leicke NT03015 12В 120Вт

Этот компьютер потребляет около 5 Вт в режиме ожидания при вращении жесткого диска. Это примерно столько же, сколько вы можете получить с помощью самостоятельно построенного сервера. Я использую его для автоматизации умного дома и медиасервера Jellyfin.

Если вам нравится моя работа, вы можете поддержать меня пожертвованием через PayPal!

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

10

Примечания:

Для вентиляционных отверстий жесткого диска поддержка не требуется, но требуется для остального. Вы можете использовать блокировщик поддержки, чтобы сэкономить немного материала.

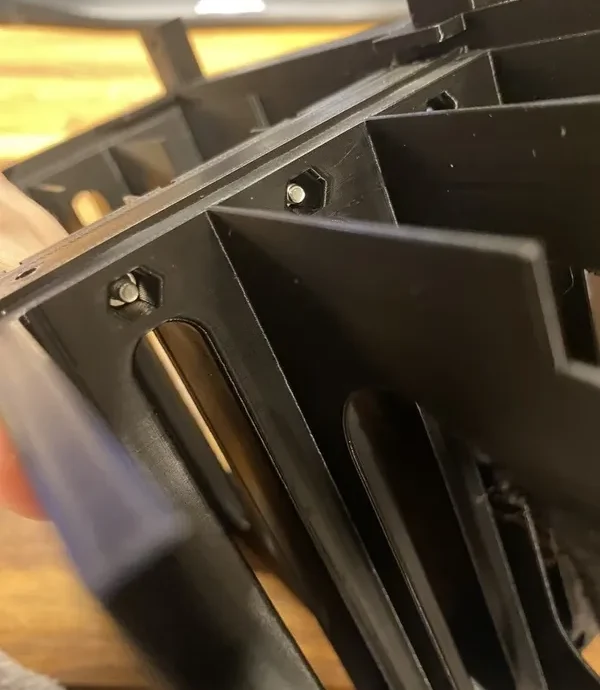

Я разделил модель пополам, чтобы распечатать ее на принтере размером 250x250. Чтобы соединить две части вместе, вам понадобится винт с плоской головкой размером примерно м3 х 15. Для крепления в корпусе я использовал 3,5-дюймовые винты для жесткого диска.

Я напечатал его из PLA, но рекомендую печатать из PETG или нити с более высокой температурой, так как моя деформировалась из-за того, что жесткие диски нагревались до 50 °C. Кроме того, вентилятор на жестких дисках поможет охладить жесткие диски и решить эту проблему, одновременно продлевая срок службы жестких дисков.
