Корпус Mini ITX объемом 4,7 л, легко печатается (2 основные части), сэндвич-схема, дополнительные резьбовые вставки, стойки или ножки не требуются

Эту модель несколько раз загружали, мне бы хотелось увидеть ваш конечный продукт, пожалуйста, опубликуйте ее как версию, это может побудить меня делать обновления или моды. Спасибо!

Обзор

Идея этого дела заключается в том, чтобы его было легко печатать с точки зрения настройки и необходимых деталей; и разработан с нуля с учетом 3D-печати, а не брать существующий корпус из листового металла и клонировать его.

Для сборки я черпал вдохновение из серии ASRock Deskmini, а дизайн и ощущения от корпуса k39 (хотя и на большей громкости). Внутренний объем около 4,7 л.

Я печатаю относительно медленно (35-50 мм/с) и использую нить диаметром 1,75 мм, поэтому моя ориентировочная цена составляет ~ 28 долларов США (верхняя сторона) за кг нити PETG.

Корешок: 170 г, 5 долларов США, 1 день на печать (пользователи сообщают о 4 часах при более высокой скорости)

Кейс: 390 г, 11 долларов США, 2 дня на печать (пользователи сообщают, что 13 часов при более высокой скорости)

Поддержка графического процессора: 5 г, 0,15 доллара США, 30 минут на печать.

Не принимая во внимание труд, детали и электричество, вы заплатите около 16 долларов за корпус mini itx (я знаю, плюс переходник)

Требуемая площадь для печати:

235x110 мм для максимальных размеров кровати и высоты ~ 200 мм.

Всю резьбу крепежа можно выполнить металлическим винтом (М3 и М4), не нужно нарезать резьбу или приваривать вставки, просто будьте осторожны при нарезании резьбы и сборке.

Прежде чем начать

Учитывая, что это пластик, вам нужно иметь в виду некоторые вещи перед его печатью и сборкой:

Вам нужно будет заземлить материнскую плату самостоятельно, то есть соединить отверстия стойки металлическими винтами и проложить провод к корпусу блока питания. В противном случае вы будете более чувствительны к статике. Я этого не делал и время от времени забываю и подключаю что-нибудь во время бега и создаю крошечную статическую искру. :).

Он будет немного гнуться, но не настолько, чтобы раскачиваться, когда он полностью собран и правильно напечатан.

Он не будет похож на алюминиевый корпус более высокого класса, потому что он пластиковый.

Вам нужно будет хорошо почистить все отверстия и вентиляционные отверстия, прежде чем что-либо прикручивать к нему, я не справился с этой задачей (см. Картинки), потому что я ленив, но это не мой основной компьютер, поэтому я не против дополнительных микрострун.

Он будет более чувствителен к чрезмерному затягиванию застежек, чем металлические корпуса, поэтому БУДЬТЕ ОЧЕНЬ осторожны, иначе вы рискуете потерять резьбу.

Вам необходимо правильно настроить принтер для работы с высокими и длинными конструкциями, что означает:

Правильная калибровка размеров (невыполнение этого требования приведет к плохой сборке)

Правильная калибровка расхода (чрезмерная экструзия повлияет не только на внешний вид, но и на высоту, и сопло может коснуться верхних слоев, что приведет к его деформации)

Правильное выравнивание грядки (большая площадь более чувствительна к плохому выравниванию)

Правильное прилегание к кровати (будьте осторожны, не допускайте слишком сильного прилегания к кровати, учитывая большую площадь, касающуюся кровати)

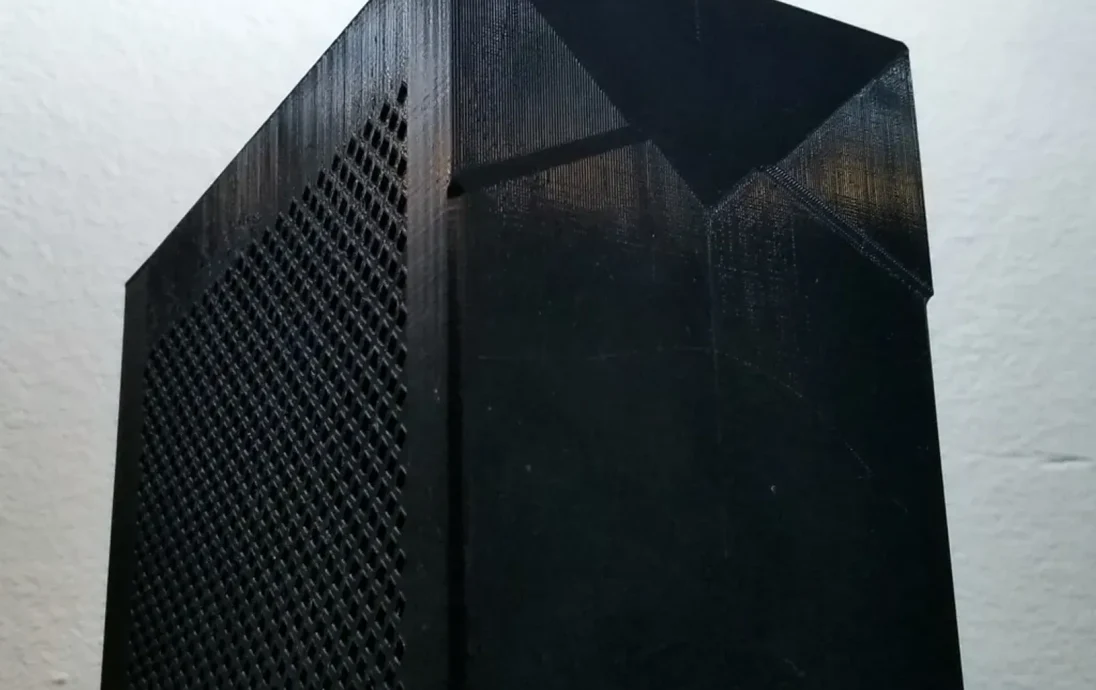

Правильная высота первого слоя и текстура/качество кровати при печати корпуса, так как лицевая сторона будет отражать поверхность вашей кровати и качество первого слоя. Из-за этого у меня получилось не очень хорошо, а у тебя получится.

Принтер, который не раскачивается и не вибрирует (высокие конструкции могут страдать от вибрации, особенно позвоночник, который должен быть прямым и тонким)

Ориентация печати

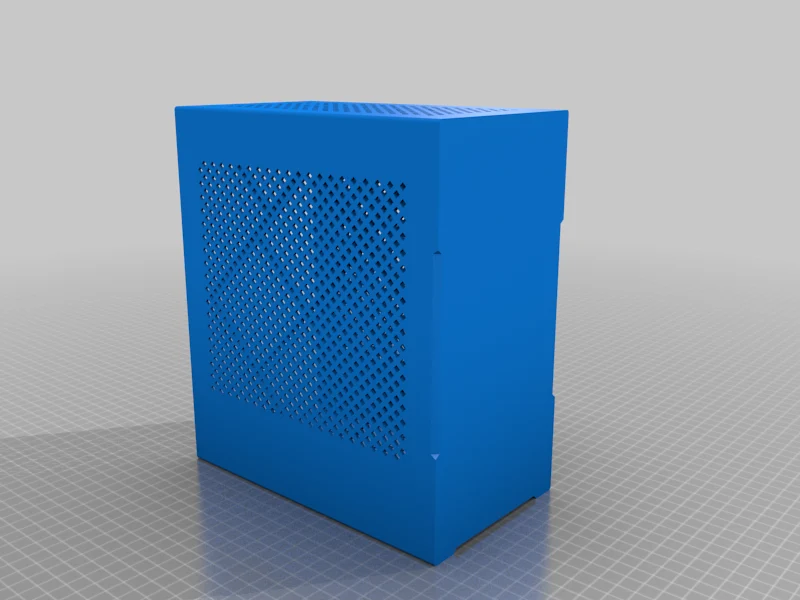

Ориентация корпуса: лицевой стороной вниз (открытый куб вверху)

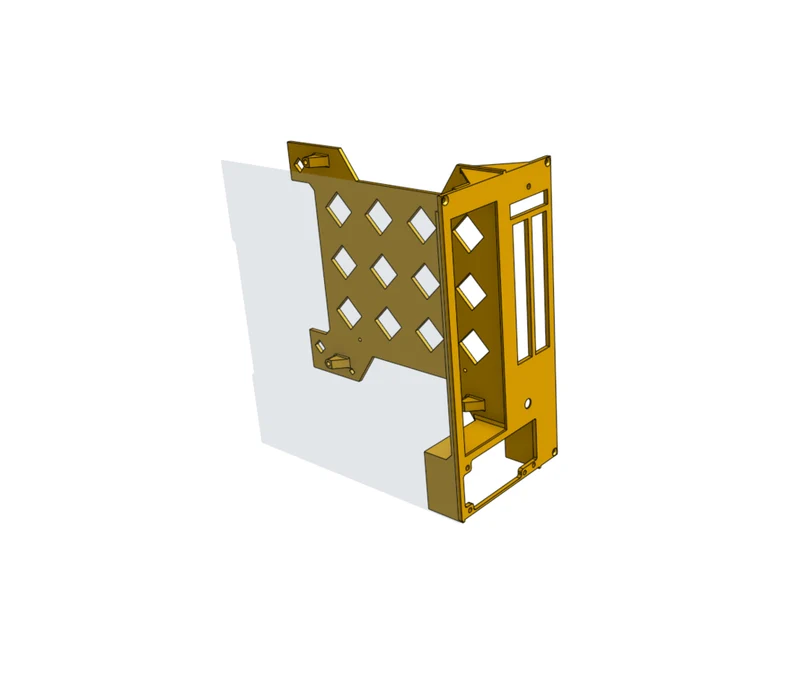

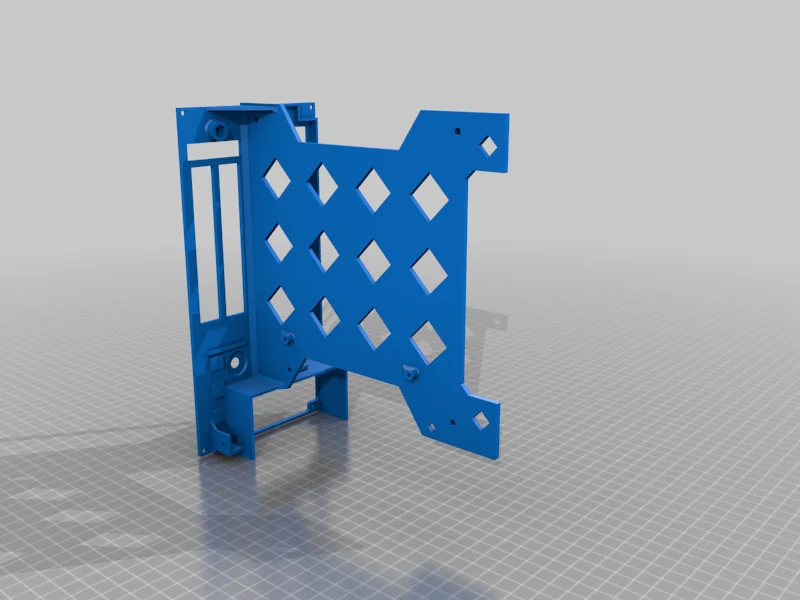

Ориентация позвоночника: спина лицом вниз (экран ввода-вывода вниз, высокая тонкая конструкция вверху)

Кронштейн графического процессора: задняя сторона лицевой стороной вниз

Нет опор

Материал

Минимум материала:

PETG… особенно НЕ ПЕЧАТАЙТЕ ПОЗВОНОЧНИК В PLA!!, случай МОЖЕТ быть более мягким, но я не могу это рекомендовать

Позвольте мне повторить это для вас: НЕ ПЕЧАТАЙТЕ ПОЗВОНОЧНИК В PLA.

Будьте готовы очистить много строк (PETG) :)

Требования

Вам понадобятся крепежи (M3 и M4, будьте очень осторожны с моментом затяжки), переходник PCI длиной 200 мм, общая длина кабеля 300 мм (я пробовал только 1, но другие могут быть совместимыми),

кулер ЦП высотой не более 38 мм, длина графического процессора не более 185 мм (с блоком питания с тонкими проводами или ~ 175 мм с громоздкими проводами), блок питания Flex ATX и материнская плата MiniITX.

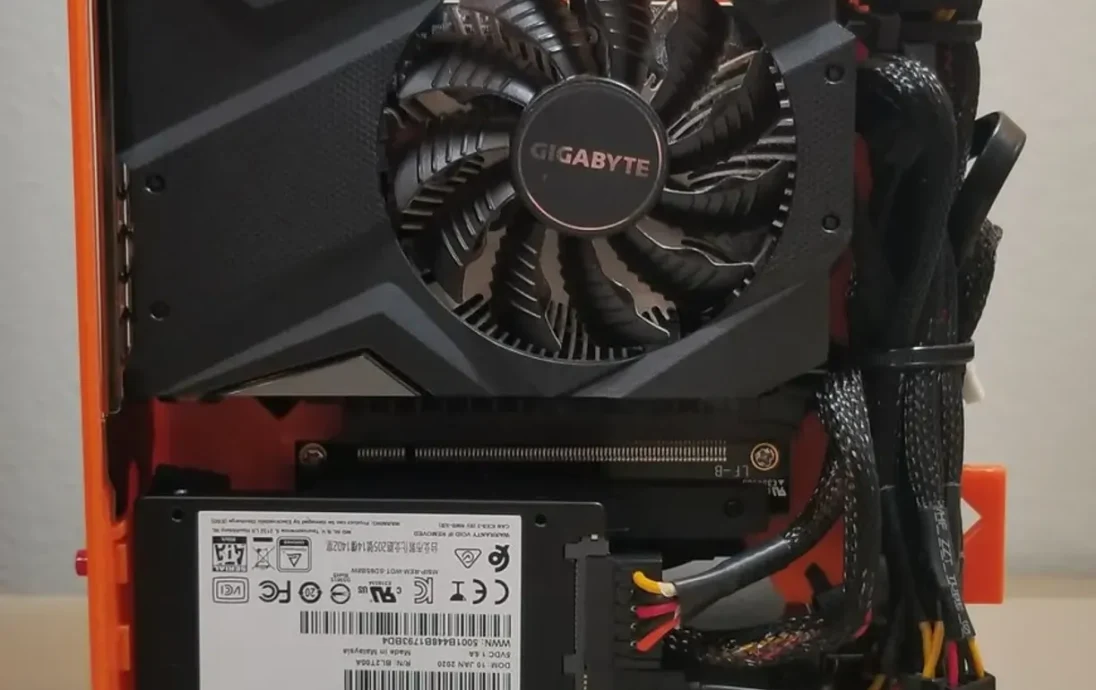

Этот чехол поддерживает 1 внешний твердотельный накопитель толщиной не более 9,5 мм, или вы всегда можете переключиться на M.2. Я тестировал только материнскую плату с разъемом M.
