Модульный корпус Commodore

Пошаговое руководство на YouTube:

Представляем модульный корпус Commodore. Этот корпус предназначен для следующих 8-битных компьютеров Commodore:

Коммодор ВИК-20/ВК-20
Коммодор 64 (Хлебница)
Коммодор 64С
Коммодор 16

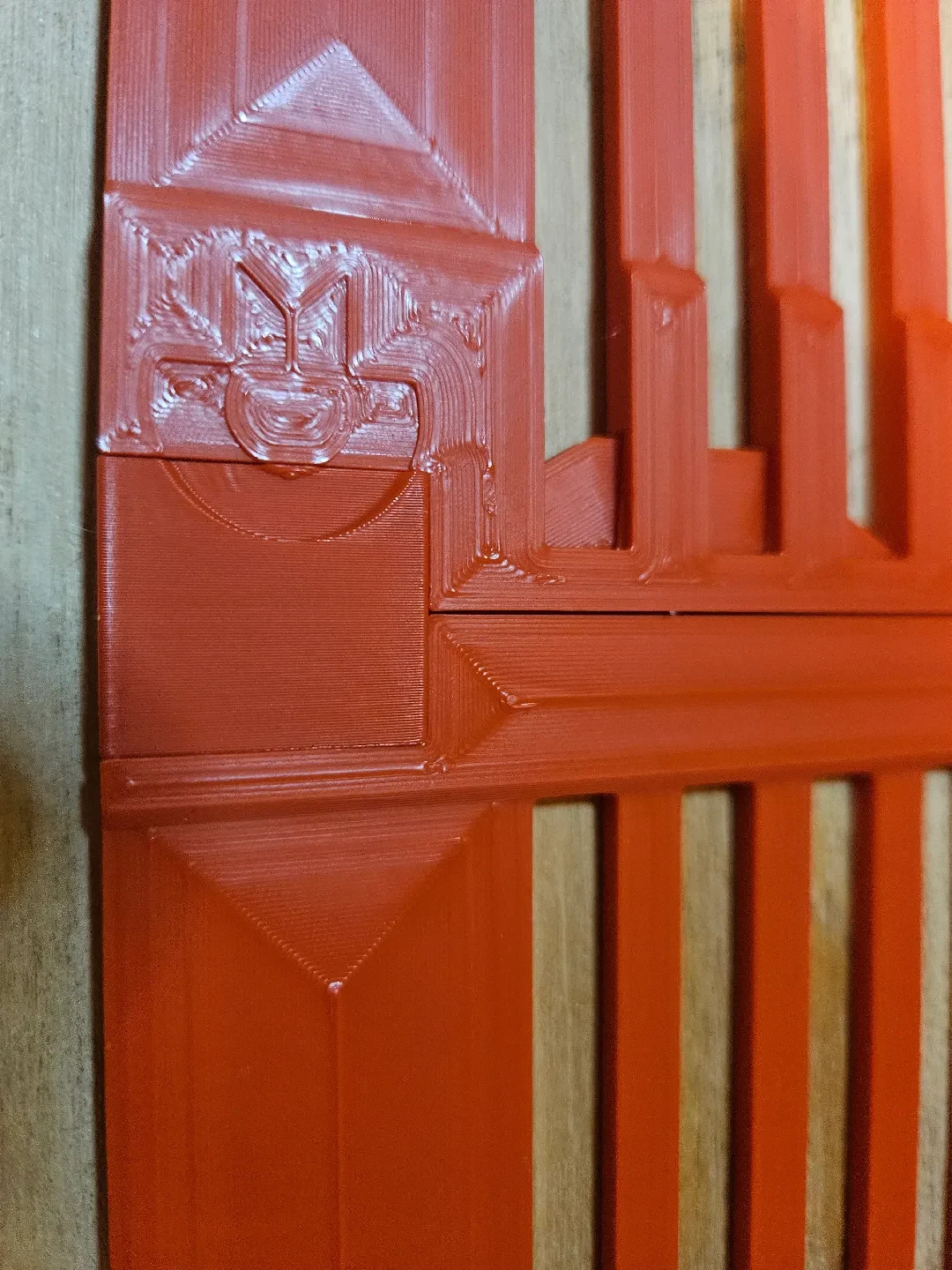

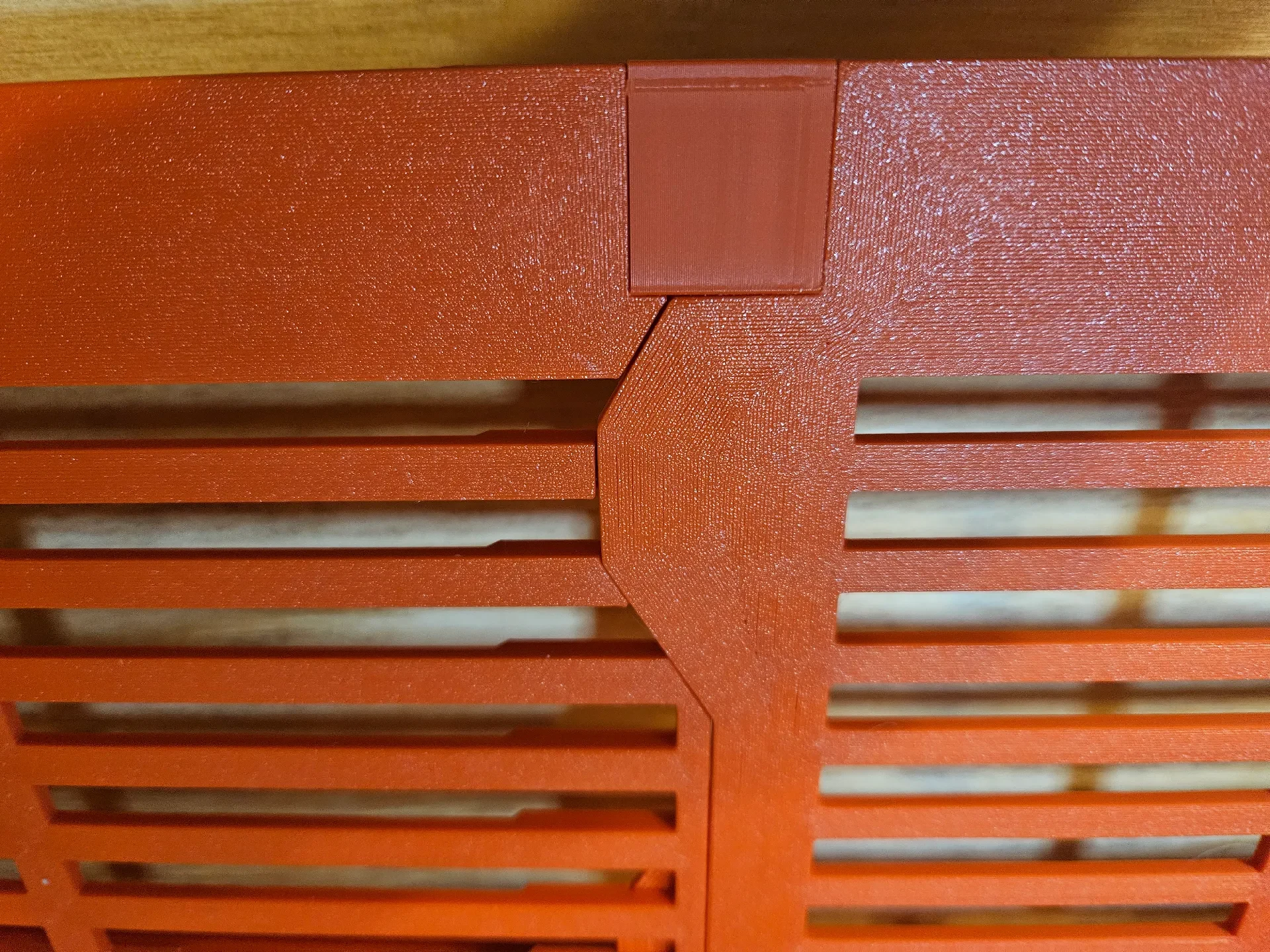

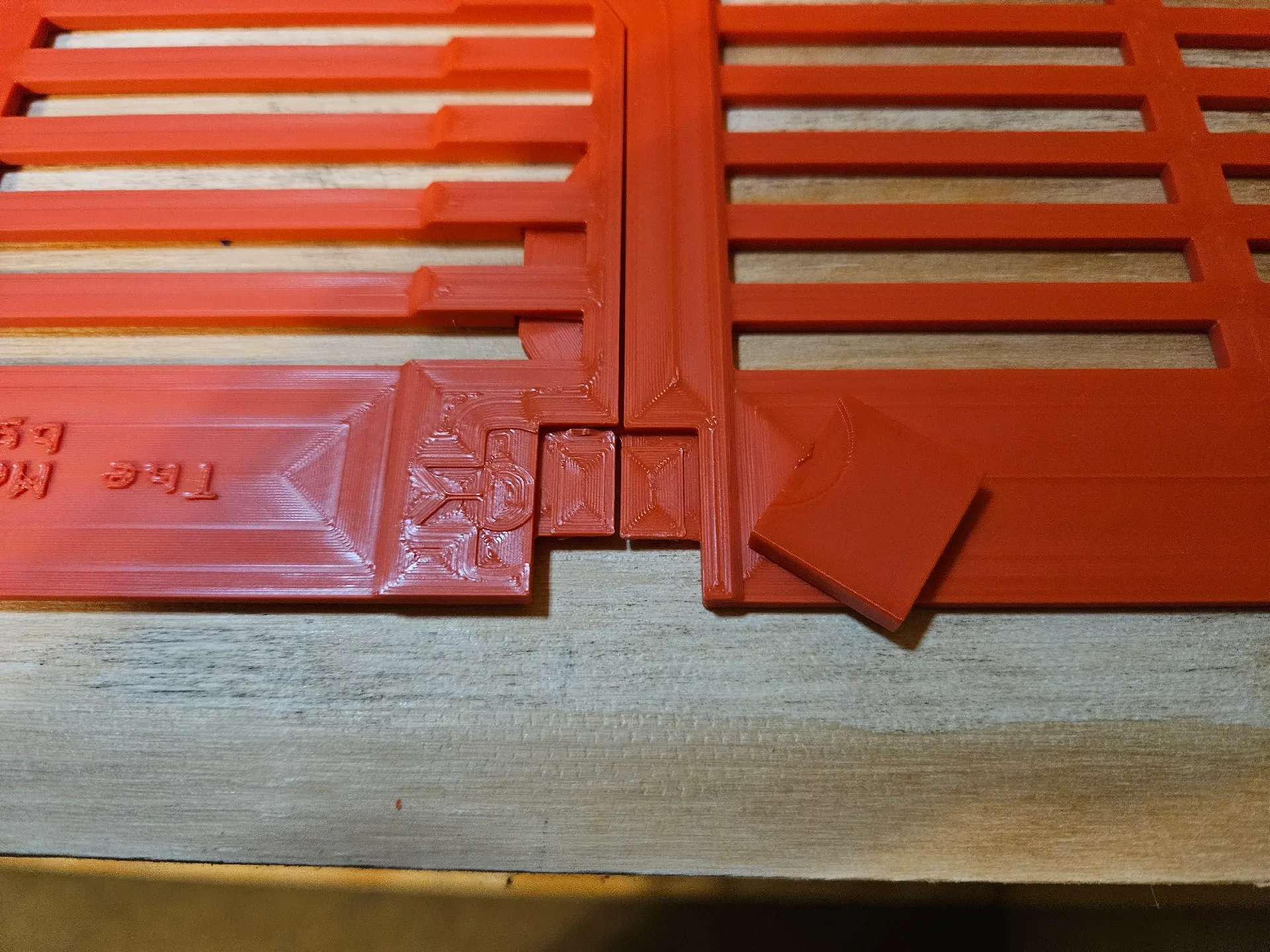

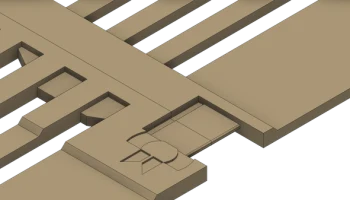

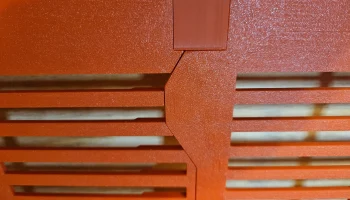

Корпус состоит из базовой части, съемного лотка для материнской платы и простой крышки. Корпус предназначен для печати на любом FDM-принтере с размером стола 225 x 225 мм или больше. Основание имеет секции со шпонками для обеспечения правильного выравнивания и крепится с помощью болтов и гаек M2,5 диаметром 12 мм. Основание также имеет канавки в верхней части, позволяющие закрепить крышку с помощью натяжных язычков.

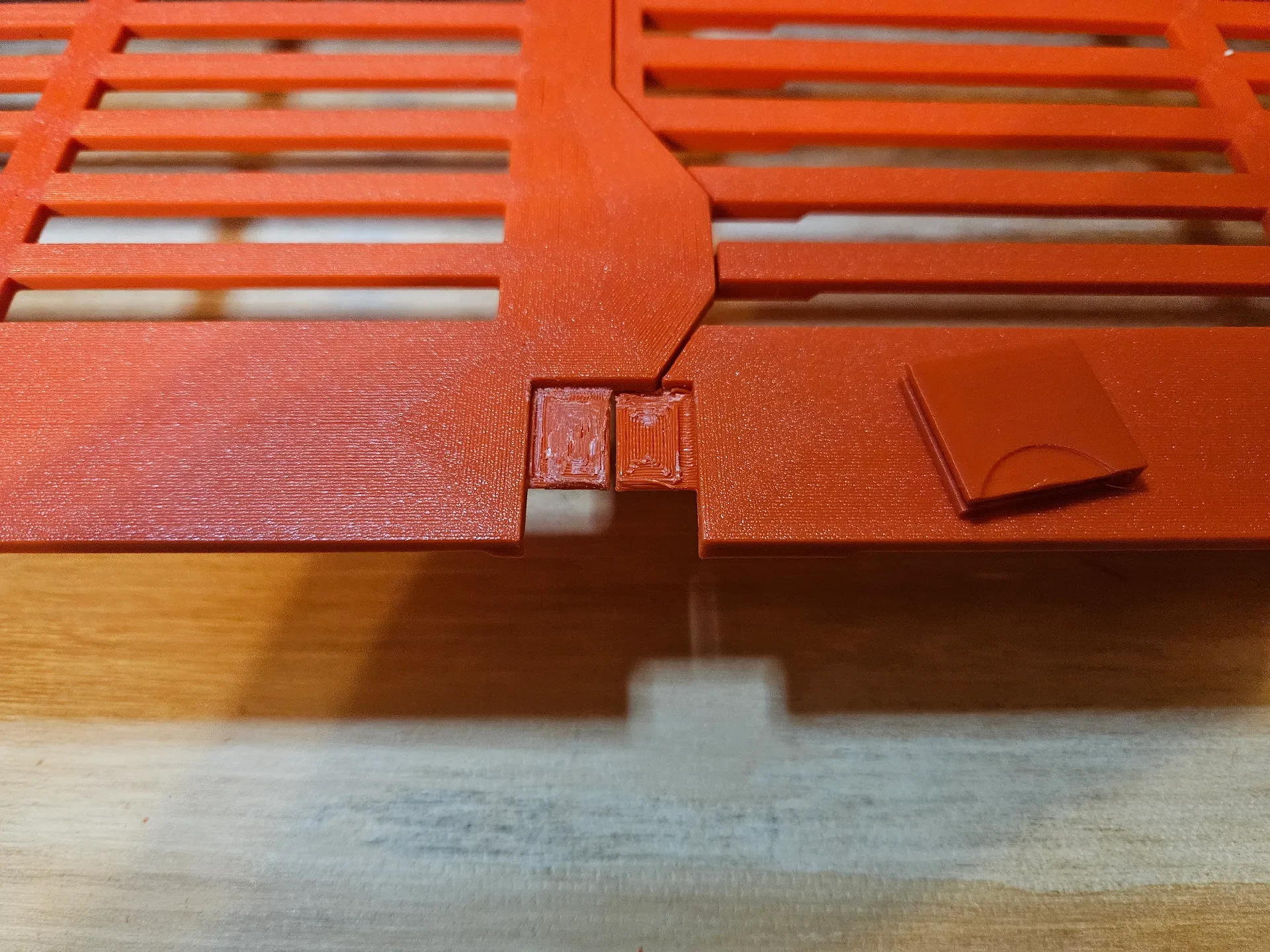

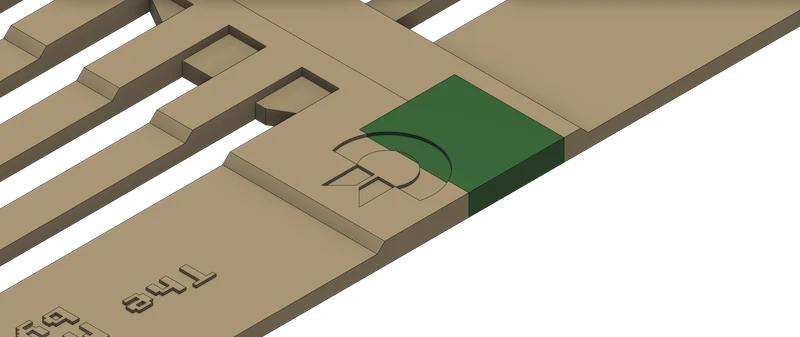

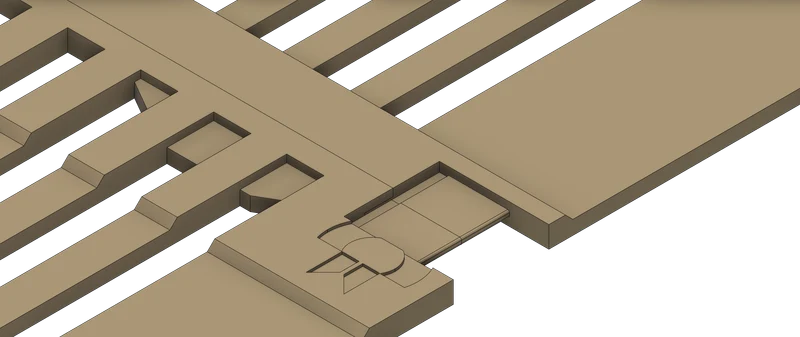

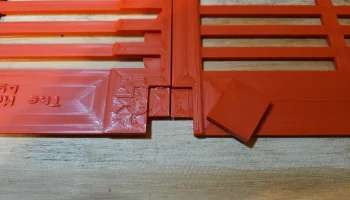

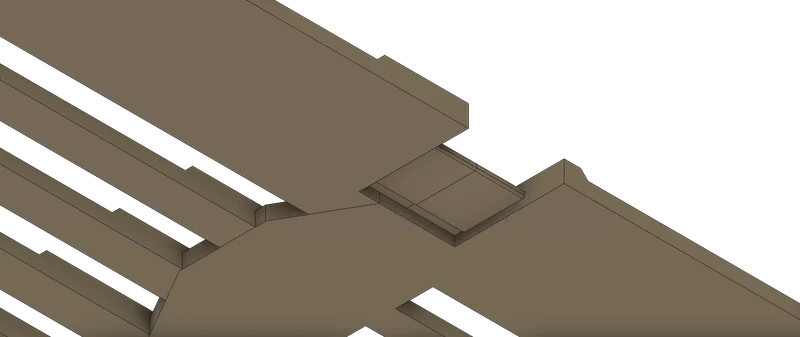

Лоток разделен на две части, каждая из которых крепится к материнской плате тремя болтами М4 в стандартных винтовых отверстиях. В настоящее время файл 3MF содержит лоток, идеально подходящий для материнской платы C64 Rev A. Лоток для VIC-20 сейчас находится в разработке, и когда я доберусь до C16, я создам лоток и для него. Лоток имеет паз с выемкой, через который в основании открывается отверстие для седьмой точки крепления материнской платы C64 Rev A, которая фиксирует материнскую плату и лоток на основании. Лоток материнской платы имеет съемную выемку, через которую можно пропустить кабель клавиатуры C64.

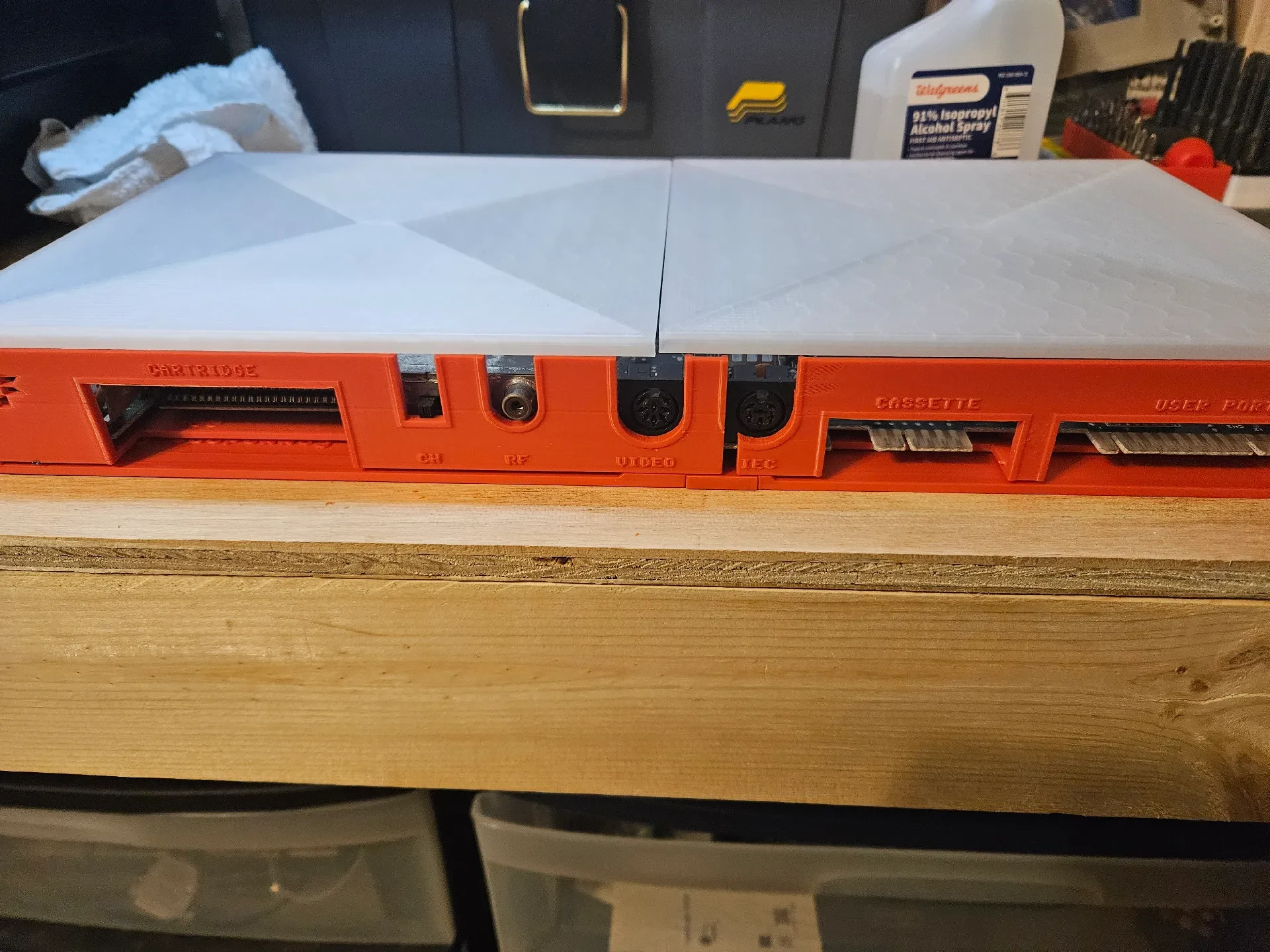

Простая крышка разделена равномерно, плотно прилегает к основанию и заполняет зазор над лотком материнской платы. Будущие варианты будут включать в себя встроенную базу Gridfinity (4x4). Другой вариант позволит установить активное охлаждение внутри крышки.

Основание и крышку можно объединить в слайсере и напечатать как одну деталь, если у вас есть принтер с шириной печати 410 мм по оси X или Y.

Этот проект создавался около двух месяцев и стал невероятным опытом обучения. Надеюсь, он вам понравится и окажется полезным.
