Чехол для зарядки Nanuk

Я всегда хотел какое-то специальное решение для зарядки, и как только я увидел дизайн Turtle Labs, он мне очень понравился, но, поскольку их вариант слишком дорогой, я решил разработать свой собственный.

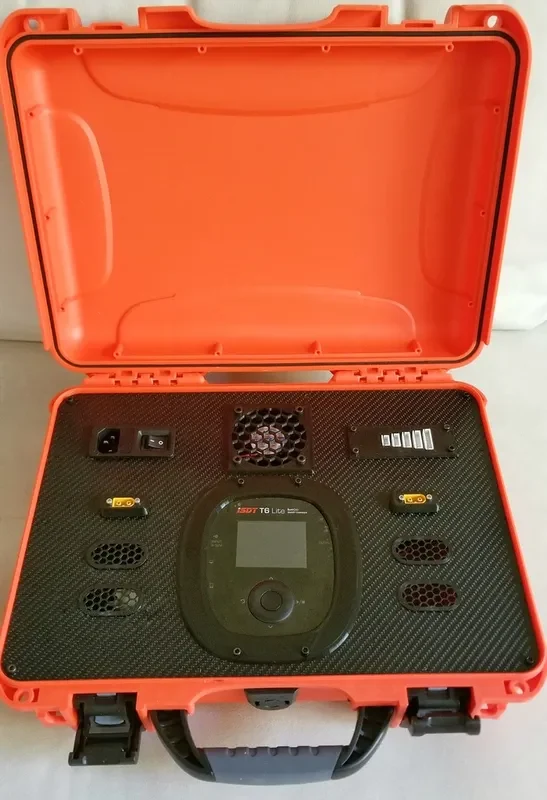

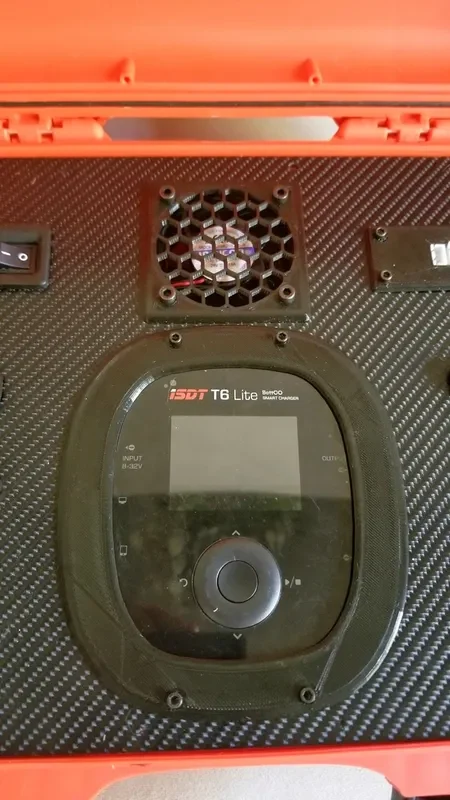

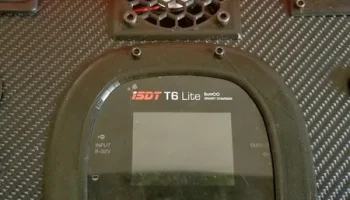

Он разработан на основе корпуса Nanuk 910, блока питания Meanwell LRS-350 и зарядного устройства ISDT T6.

Пластина представляет собой просто кусок акрила, который я вырезал лазером, а затем просто добавил лист винила из углеродного волокна для эффекта.

Я включил свой файл Fusion для пластины.

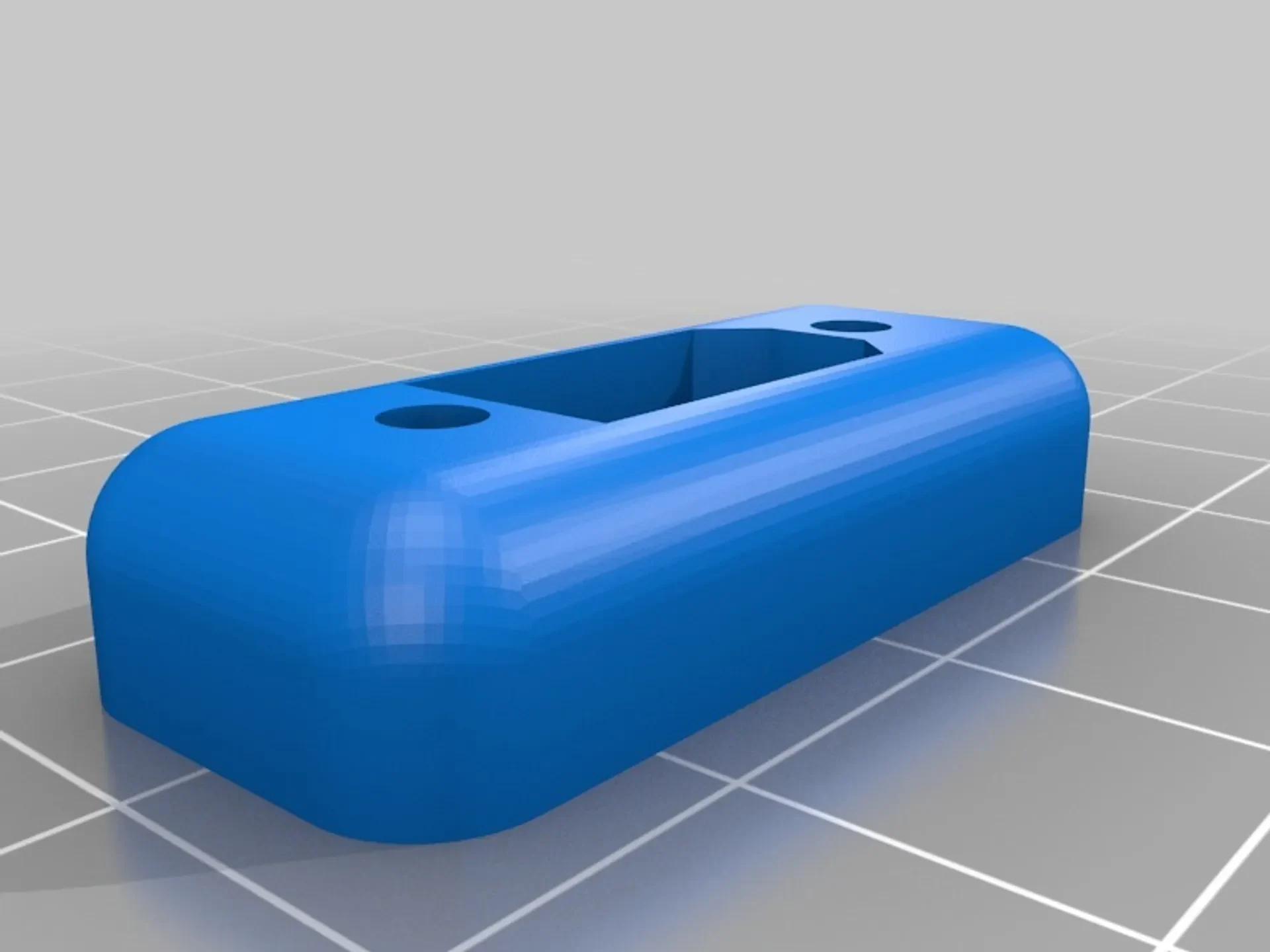

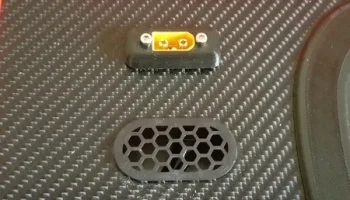

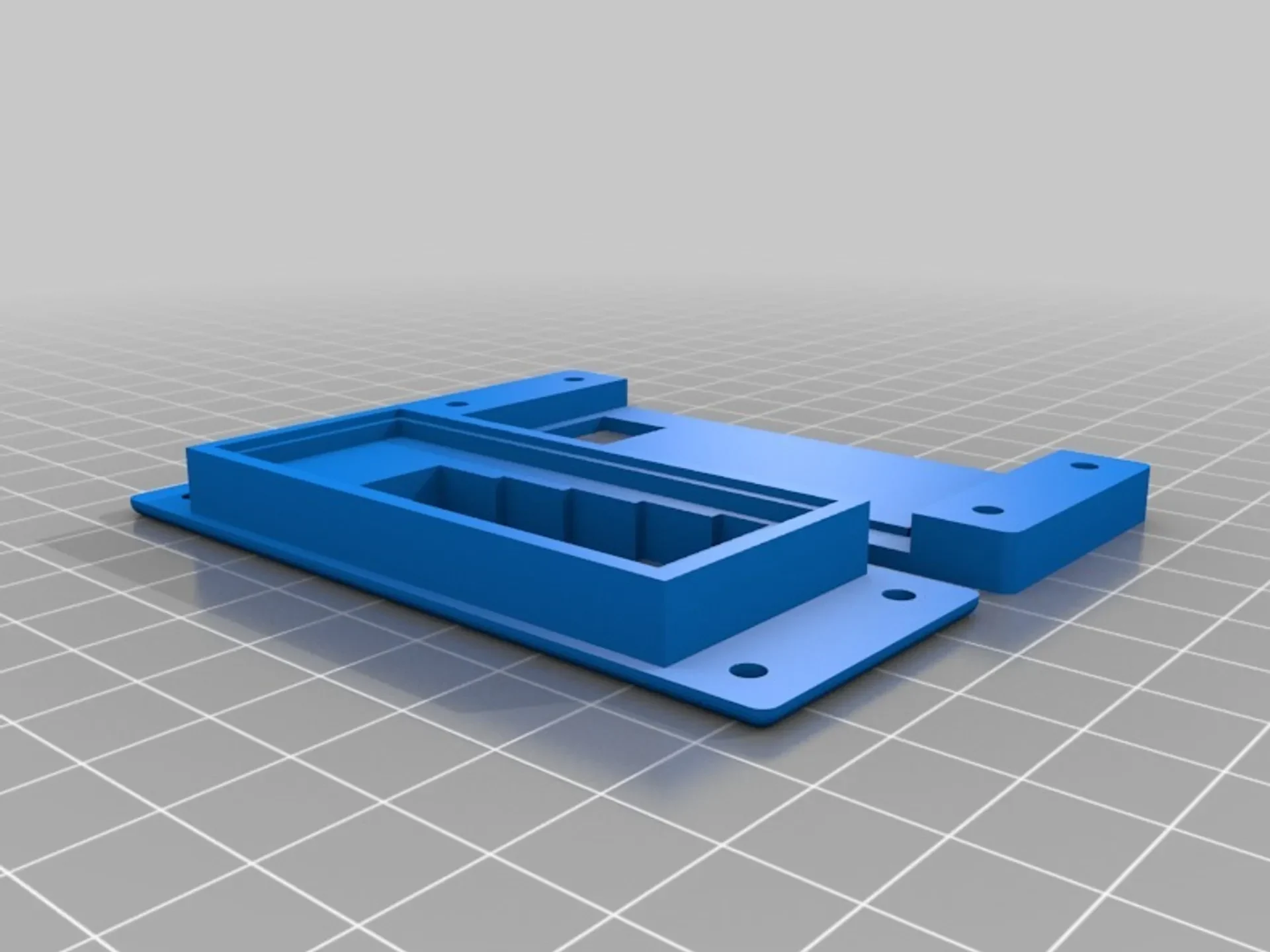

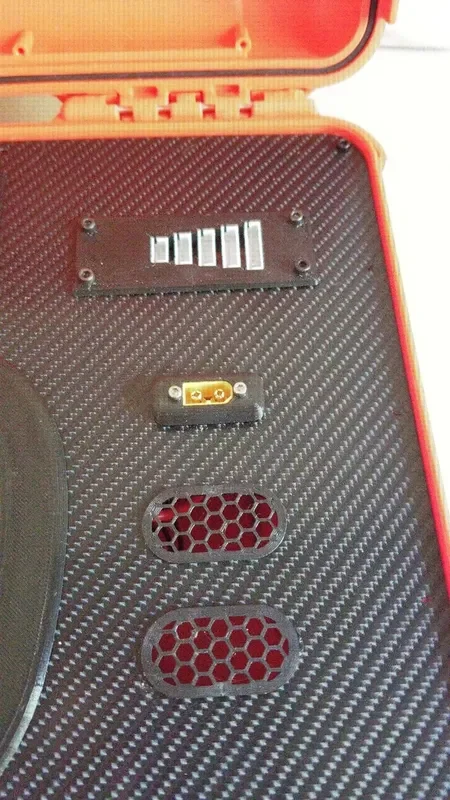

Балансировочная плата XT60 и JDT с правой стороны предназначена для подключения батарей.

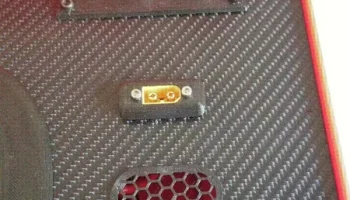

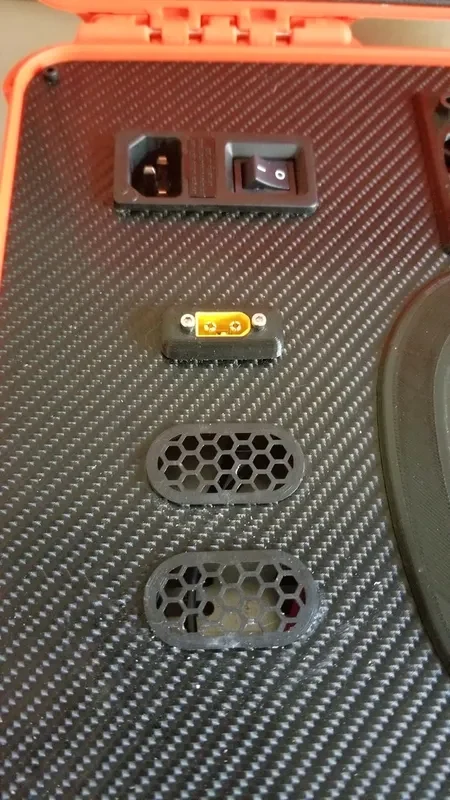

XT60 слева имеет выход 24 В напрямую от источника питания для второго зарядного устройства.

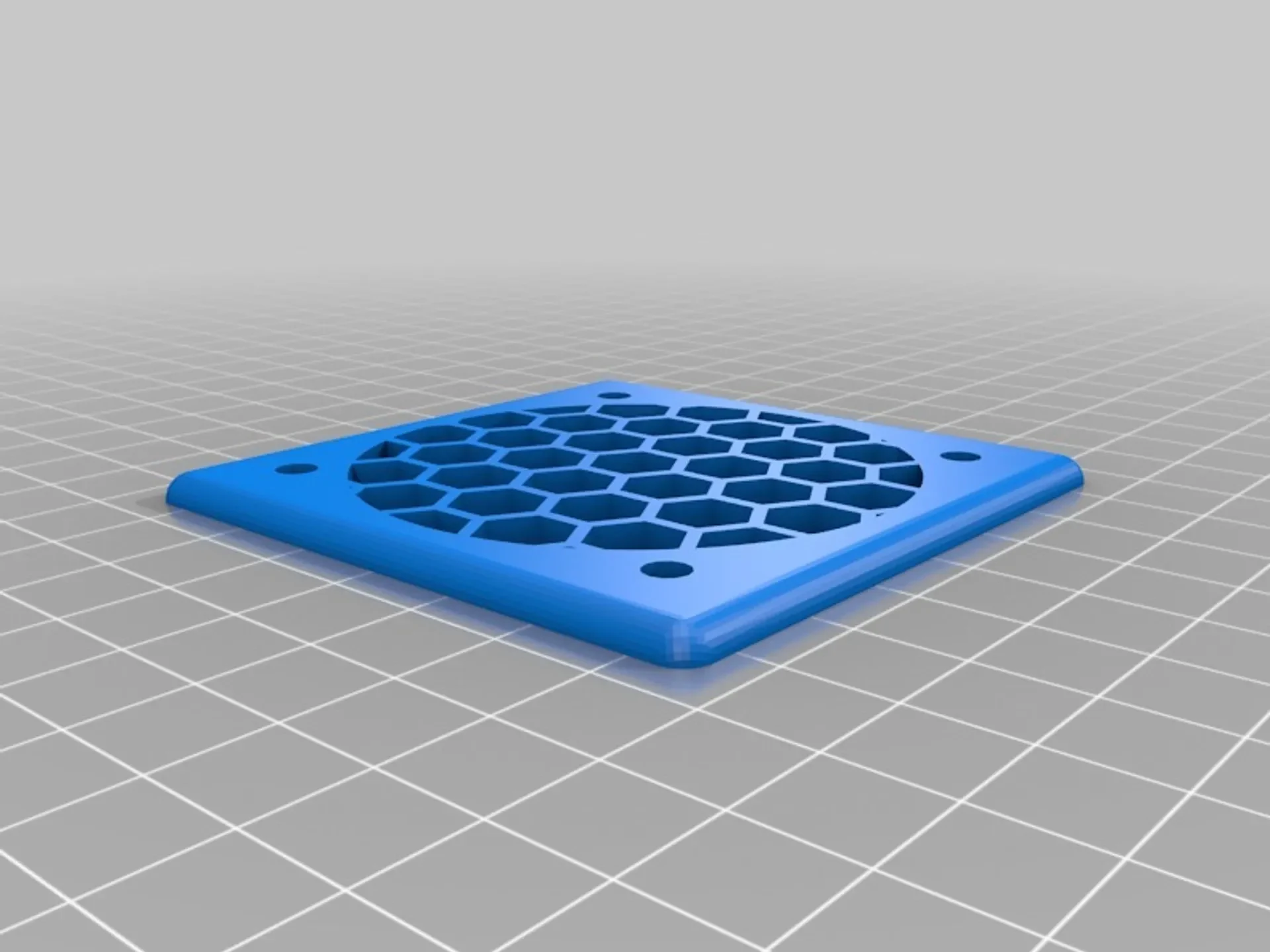

Все оборудование представляет собой только болты М3 и пластиковые гайки М3. Для вентилятора мне пришлось использовать болты М4 х 35 мм.

Я планирую сплести банджи-сетку со стороны крышки для прокладки кабелей.

Дело Нанука: https://www.amazon.com/dp/B00BP8UWRM/ref=cm_sw_r_cp_apa_i_7igsDbZEQ4XN7

Источник питания Meanwell: https://www.amazon.com/dp/B013ETVO12?ref=ppx_pop_mob_ap_share

Балансовая доска JST: https://www.amazon.com/dp/B07JGFD6Y2/ref=cm_sw_r_cp_apa_i_vhgsDb7WRMMY7

XT60: https://www.amazon.com/dp/B07GQVHB3V/ref=cm_sw_r_cp_apa_i_qigsDbS65FP3Q

Корпусный вентилятор 24 В: https://www.amazon.com/dp/B00B887J70/ref=cm_sw_r_cp_apa_i_mkgsDbQR8T673
