Корпус GMKTec K12

Обратите внимание, что я не профессиональный дизайнер; это хобби-проект. Вы все делаете на свой страх и риск.

Коммерческое использование, продажа распечаток или файлов на Etsy/eBay/и т. д. НЕ допускается без моего пись��енного разрешения.

К материнской плате придется припаивать небольшие шлейфы — подумайте, сможете ли вы это сделать!

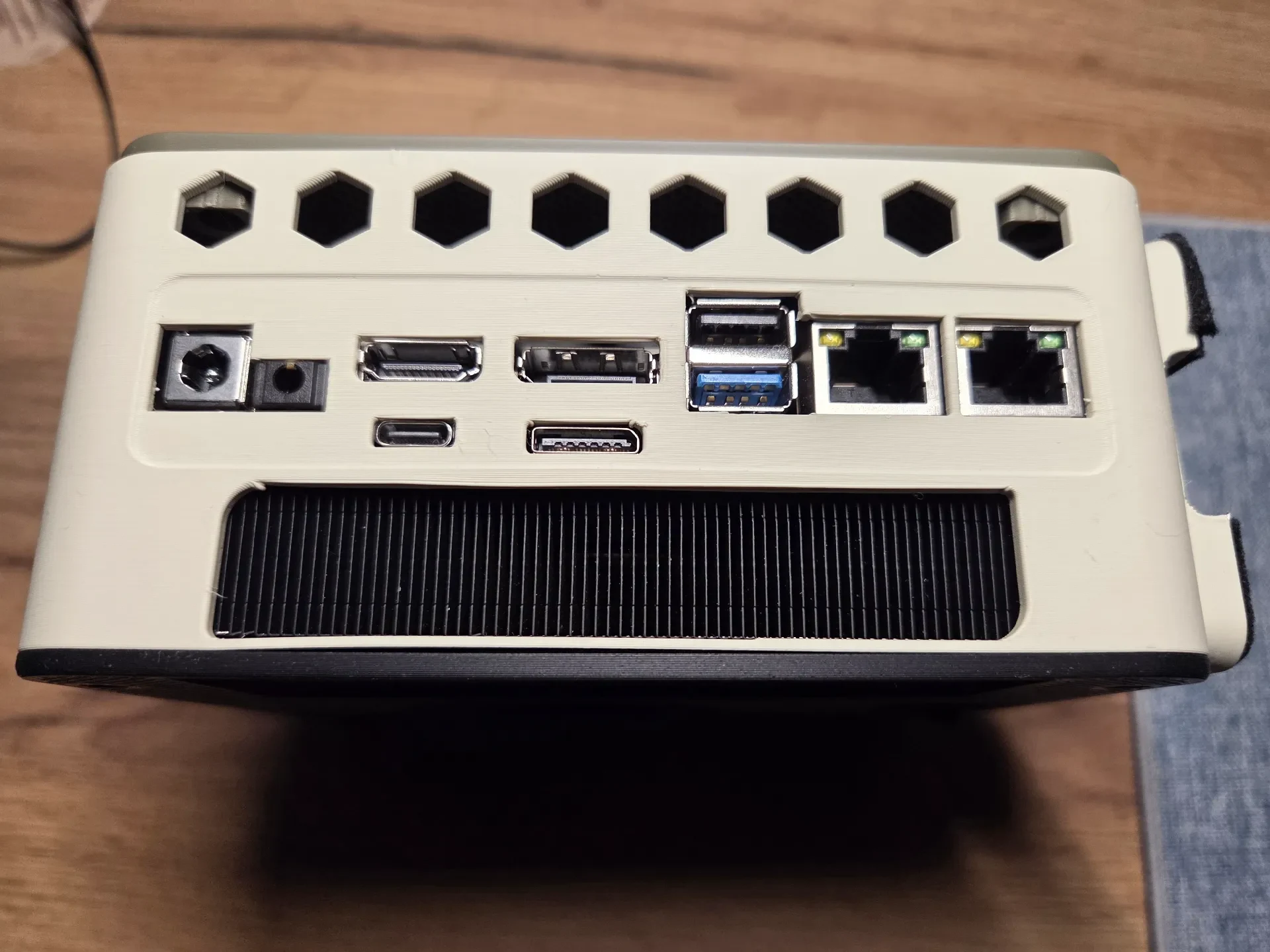

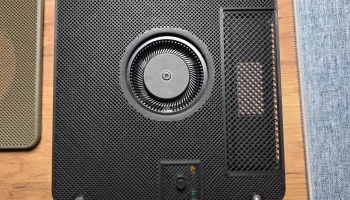

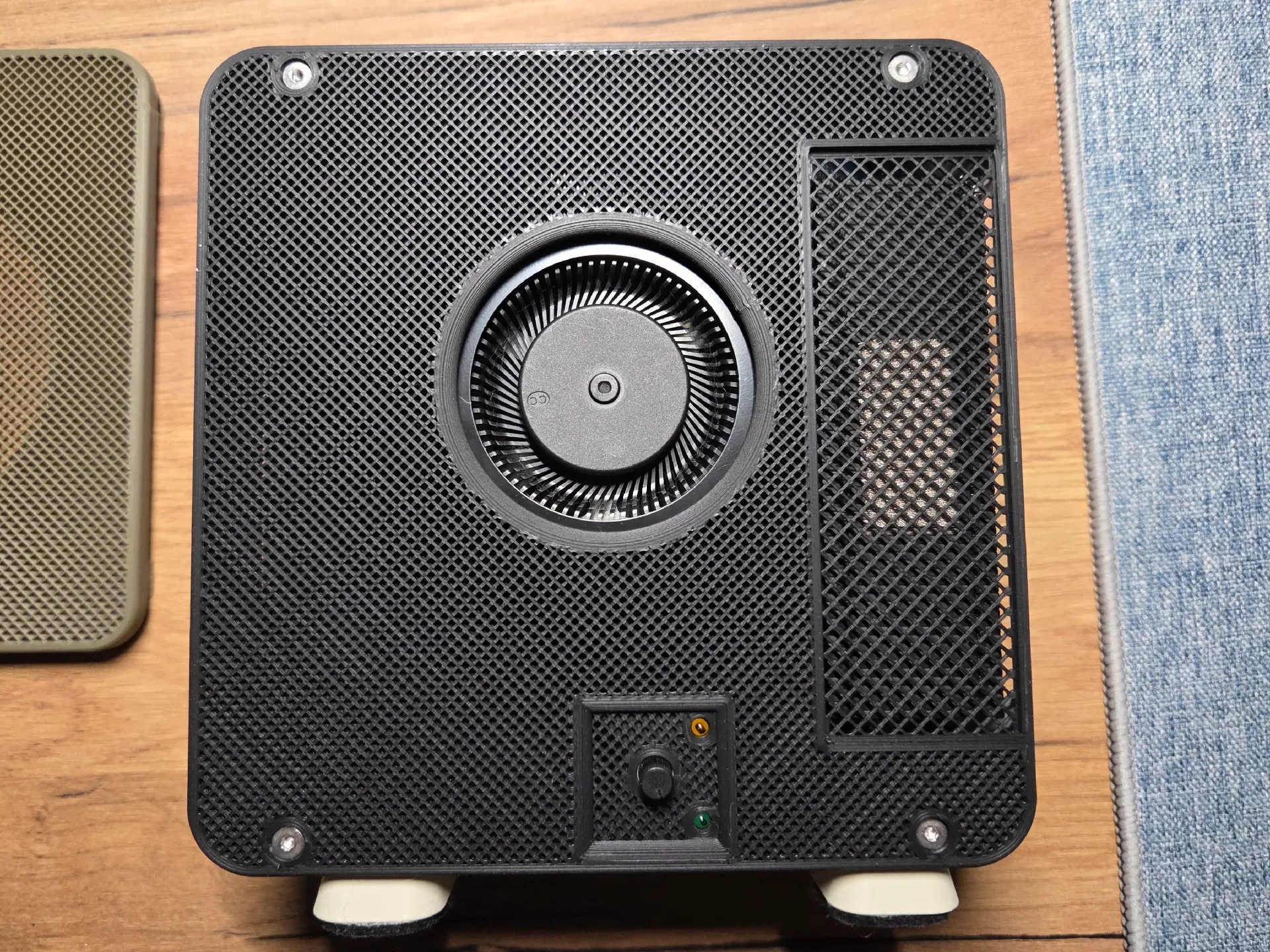

В конструкции используется 92-мм вентилятор и есть возможность добавления ШИМ-контроллера Noctua NA-FC1.

*О фанатах:
— безопаснее всего использовать оригинальный вентилятор диаметром 92 мм. Это не так уж и плохо и не требует никаких доработок.
— если вы хотите использовать другой 92 мм, вам нужно будет изменить проводку — я не буду давать конкретных инструкций — я только скажу, что плата обеспечивает питание 5 В и легко питает некоторые вентиляторы с напряжением 12 В (тогда она работает тихо и эффективно). Подойдут только вентиляторы толщиной 15 мм.
— К сожалению, места для 120-мм вентиляторов нет.

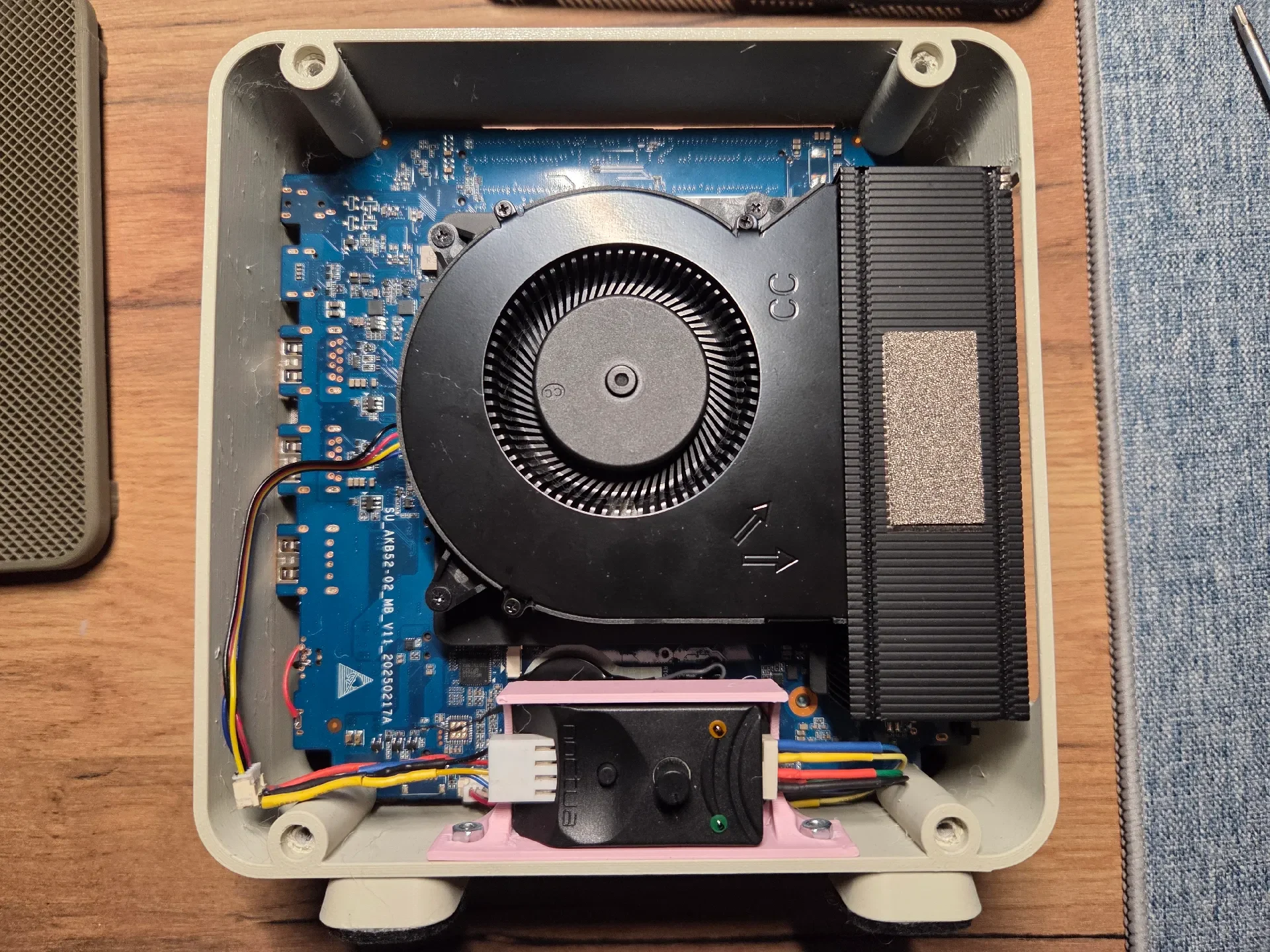

О ШИМ-контроллере Noctua NA-FC1:
Noctua NA-FC1 решает все проблемы с вентилятором процессора.

Проблема первая — установка фиксированного значения (20%, 40% и т. д.) приводила либо к тихой и горячей, либо к громкой и нормальной температуре. Решение: Noctua позволяет вам свободно устанавливать частоту вращения с помощью ручки (после установки 100% в BIOS).

Проблема вторая — автоматический режим — вентилятор полностью останавливается, а затем снова включается, вызывая шум.
Решение: Noctua имеет режим, в котором обороты никогда не опускаются ниже определенного уровня.

Для установки Noctua нужно иметь знания об этом, использовать дополнительные переходники и т.д. Но оно того стоит!

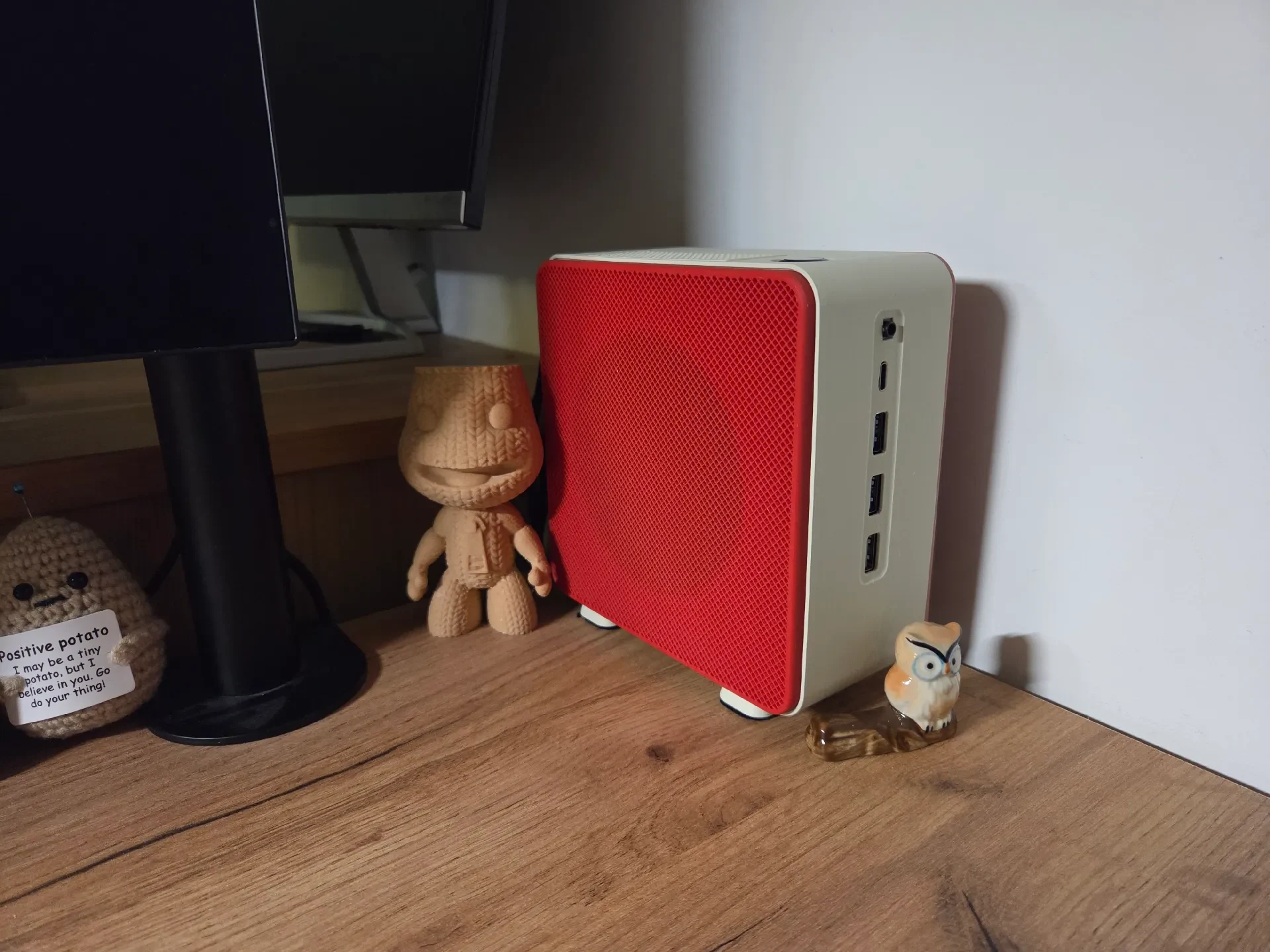

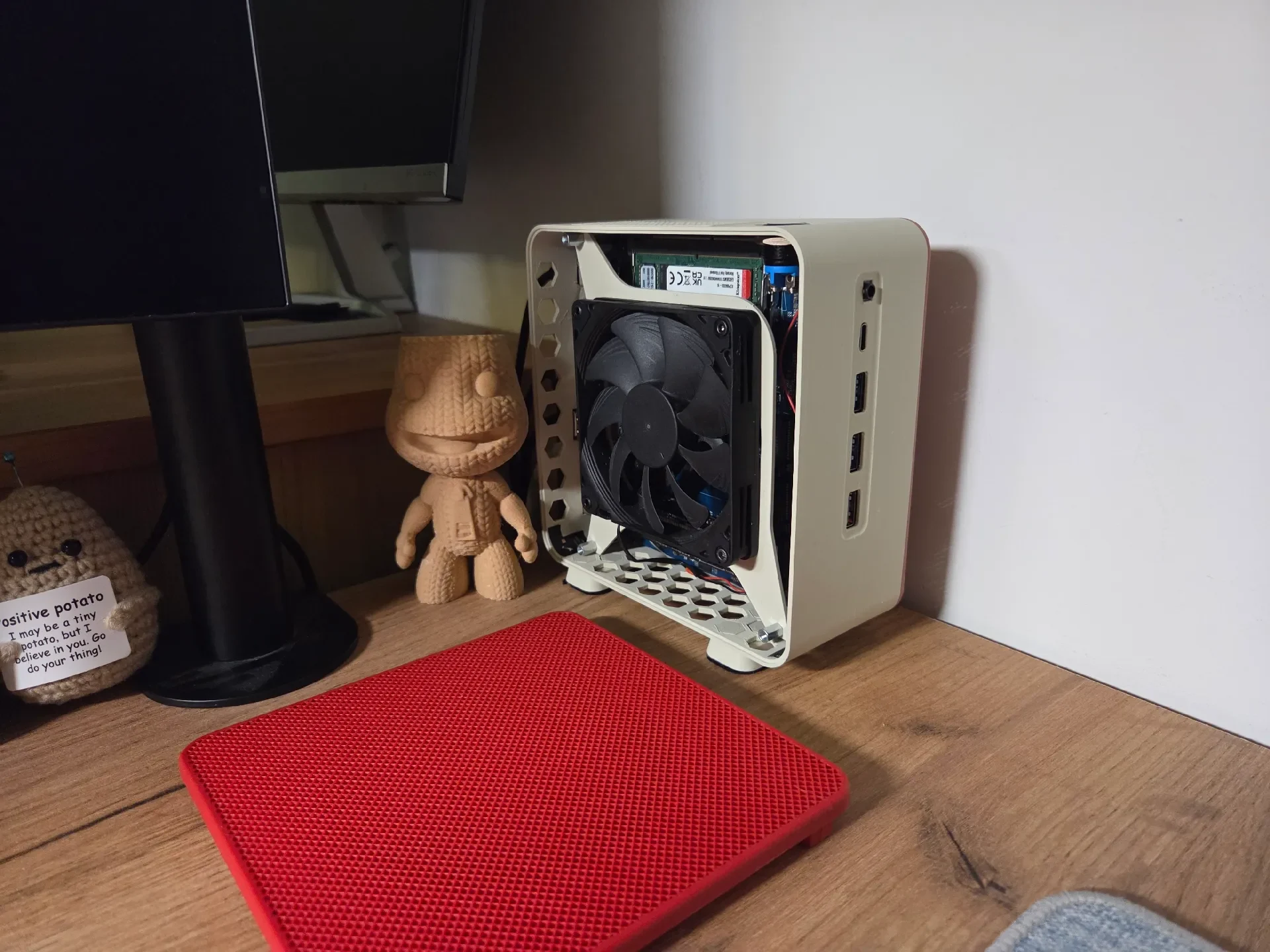

Конструкция предназначена для размещения в вертикальном положении, но ее можно положить и на бок.

Список элементов для печати и настройки:

чехол.3мф

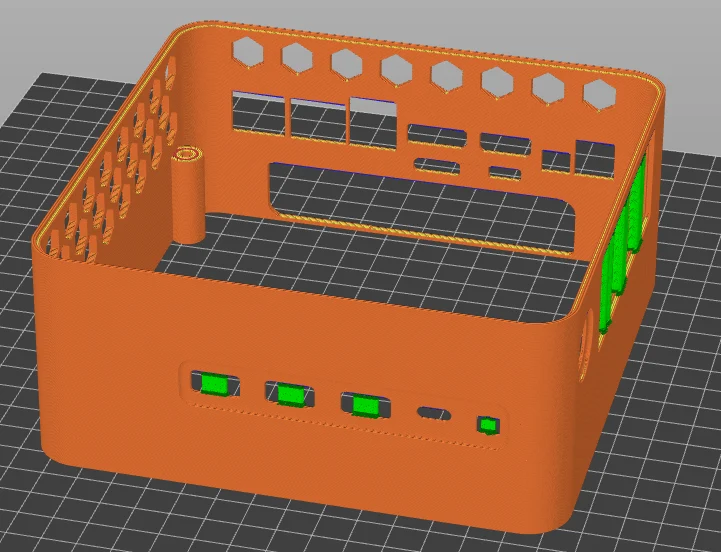

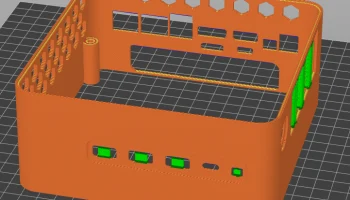

самый важный файл. Рекомендуется использовать опоры в ключевых местах, как показано на фото. Для лучшего внешнего вида также установите на стене швы, которые не будут видны.

передняя.3мф / верхняя.3мф
верхние сплошные слои: 0, нижние сплошные слои: 0, заполнение: прямолинейное 25 % (или более)

back.3mf / back_wo_noctua.3mf
верхние сплошные слои: 0, нижние сплошные слои: 0, заполнение: прямолинейное 25 % (или более)
Вы можете добавить Generic-Box, как показано ниже, и изменить заполнение на 15-20%.
Я напечатал эту деталь из PLA, но если у вас есть сомнения, распечатайте ее из другого материала (ABS, ASA, PETG).

2x ног.3мф
поддерживает: включено

noctua_holder.3mf / fan.3mf
без особых настроек печатаю нормально

Советы и рекомендации

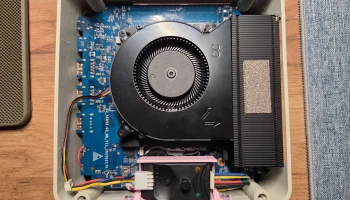

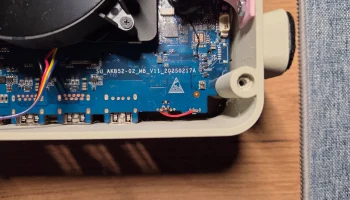

Вставляя плату в корпус, начните с передней части (зацепите ее), а затем опустите заднюю часть. Всегда центрируйте доску, чтобы она прилегала ровно. Некоторые элементы сзади могут слегка отломиться — такое может случиться и ничему не мешает.

Используйте проставочные винты M3 диаметром 18 мм, чтобы при��рутить плату на место. Вы можете использовать немного более короткие. Поместите на них fan.3mf и прикрутите его обычными винтами M3 или несколькими распорными винтами.

Передняя часть .3mf подготовлена ​​для установки магнитов (4х6), но это необязательно, ведь и без них все должно встать на свои места.

Вам придется повторно подключить антенны Wi-Fi и BT.

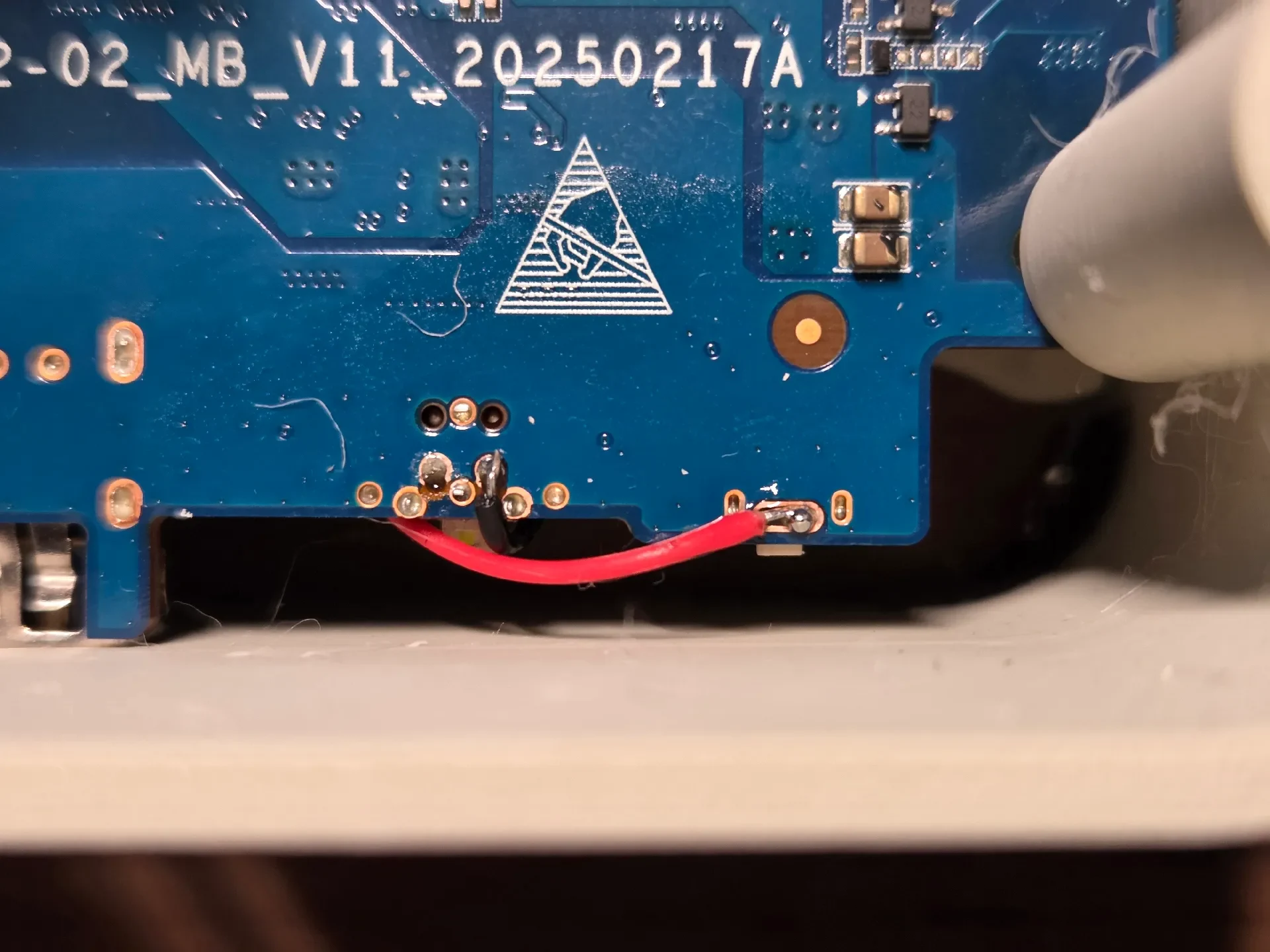

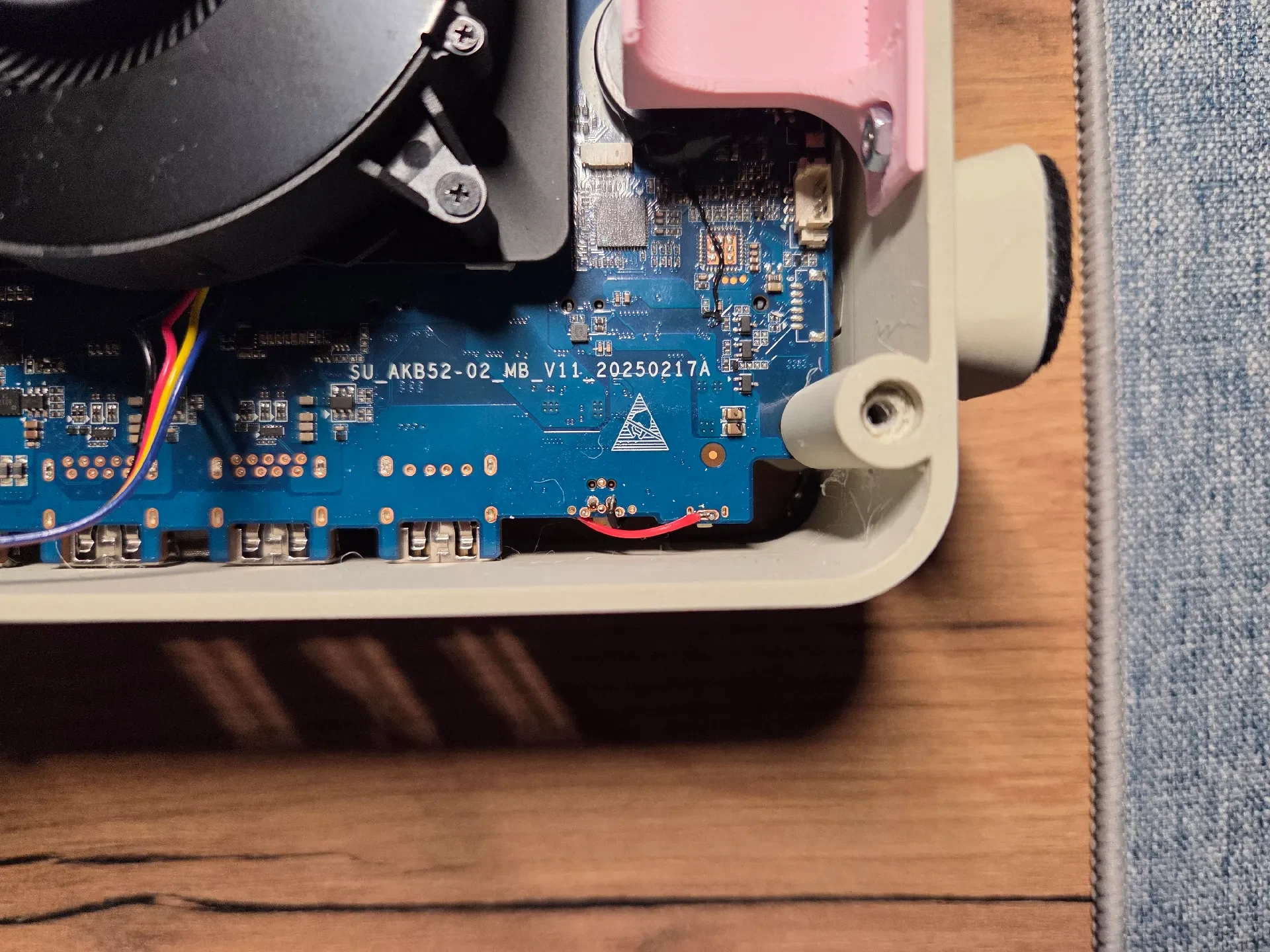

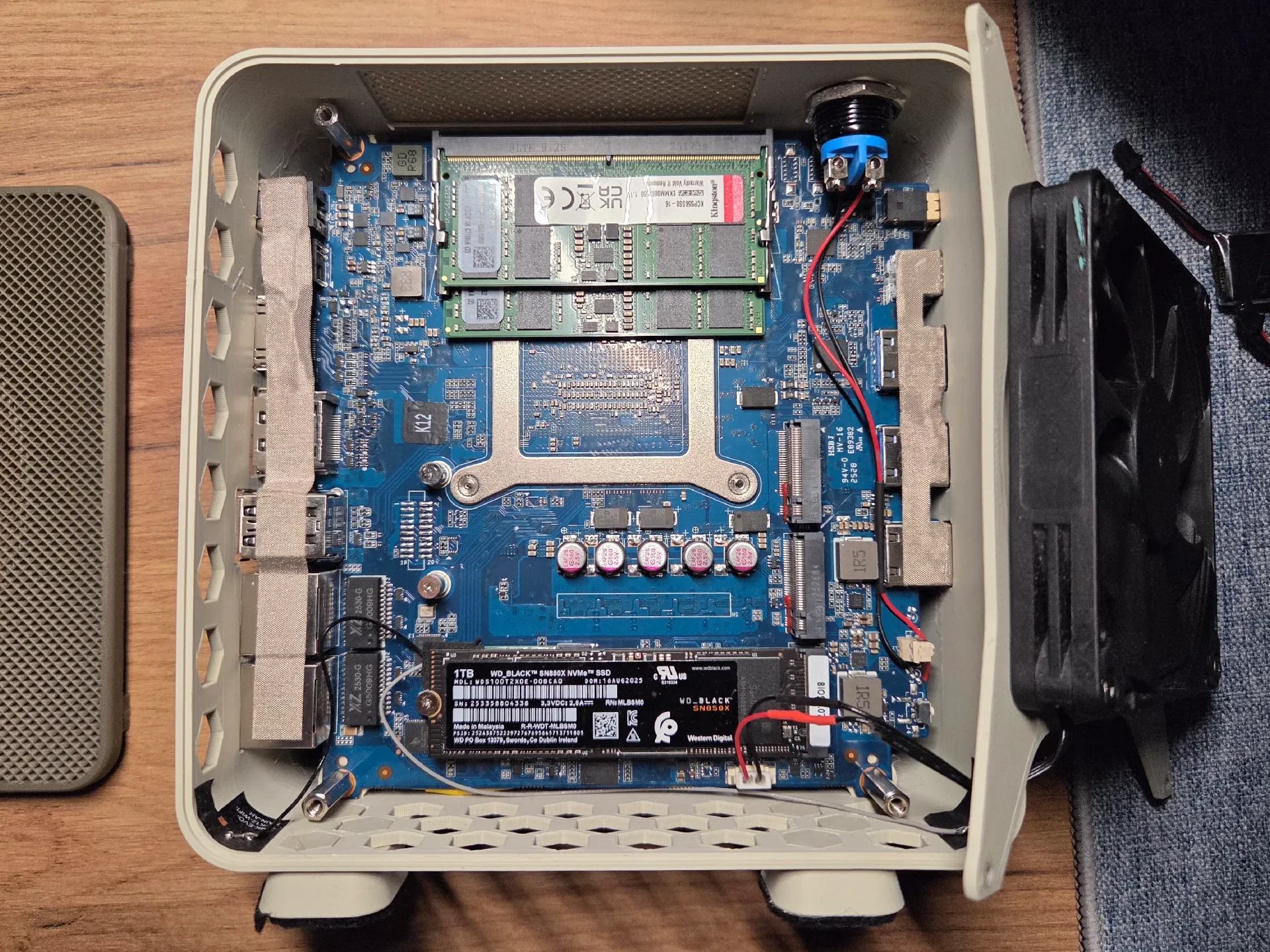

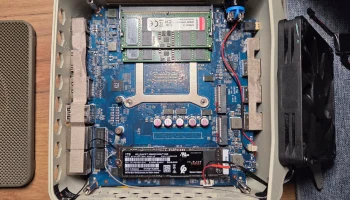

Самое сложное — припаять новый проводок к новому включателю питания:
Не забудьте проверить соединение с помощью мультиметра (при нажатии кнопки он должен показывать показания). Если вы не уверены, не паяйте! Подождите, пока кто-нибудь не сделает ремикс проекта, чтобы использовать существующий выключатель питания.

Спецификация материалов (BOM)

несколько винтов М3

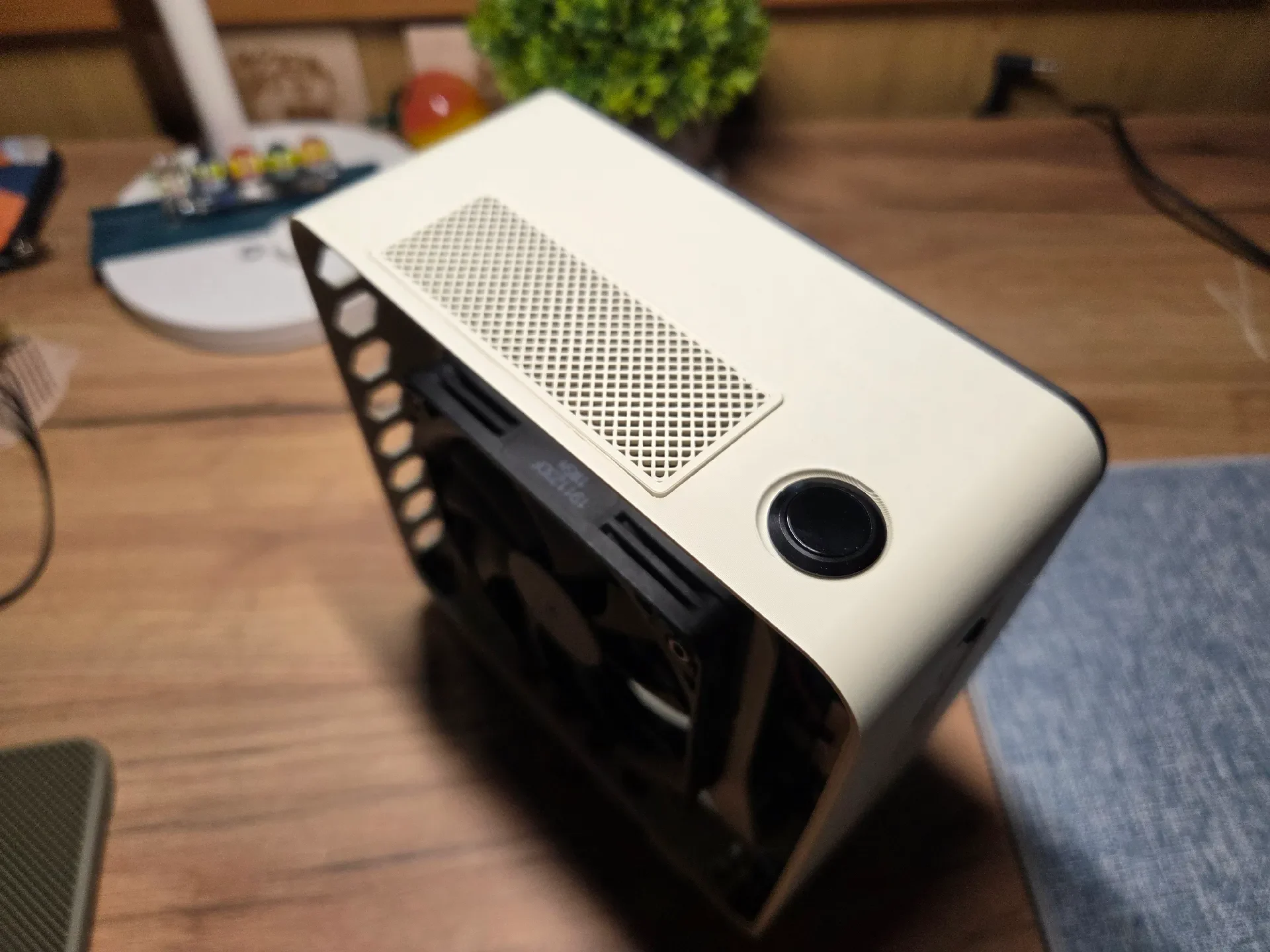

16 мм металлическая плоская головка мгновенного включения и выключения кнопочного переключателя

3 распорных болта/винта M3 18 мм

Удачи!
И еще раз напомню: если вы не уверены в своих силах, просто не делайте этого. Это сложный проект и требует определенного опыта в этой области.
