Корпус мода для 3,5-дюймового жесткого диска M710q Tiny

3D-модель для ПК Lenovo M710q Tiny

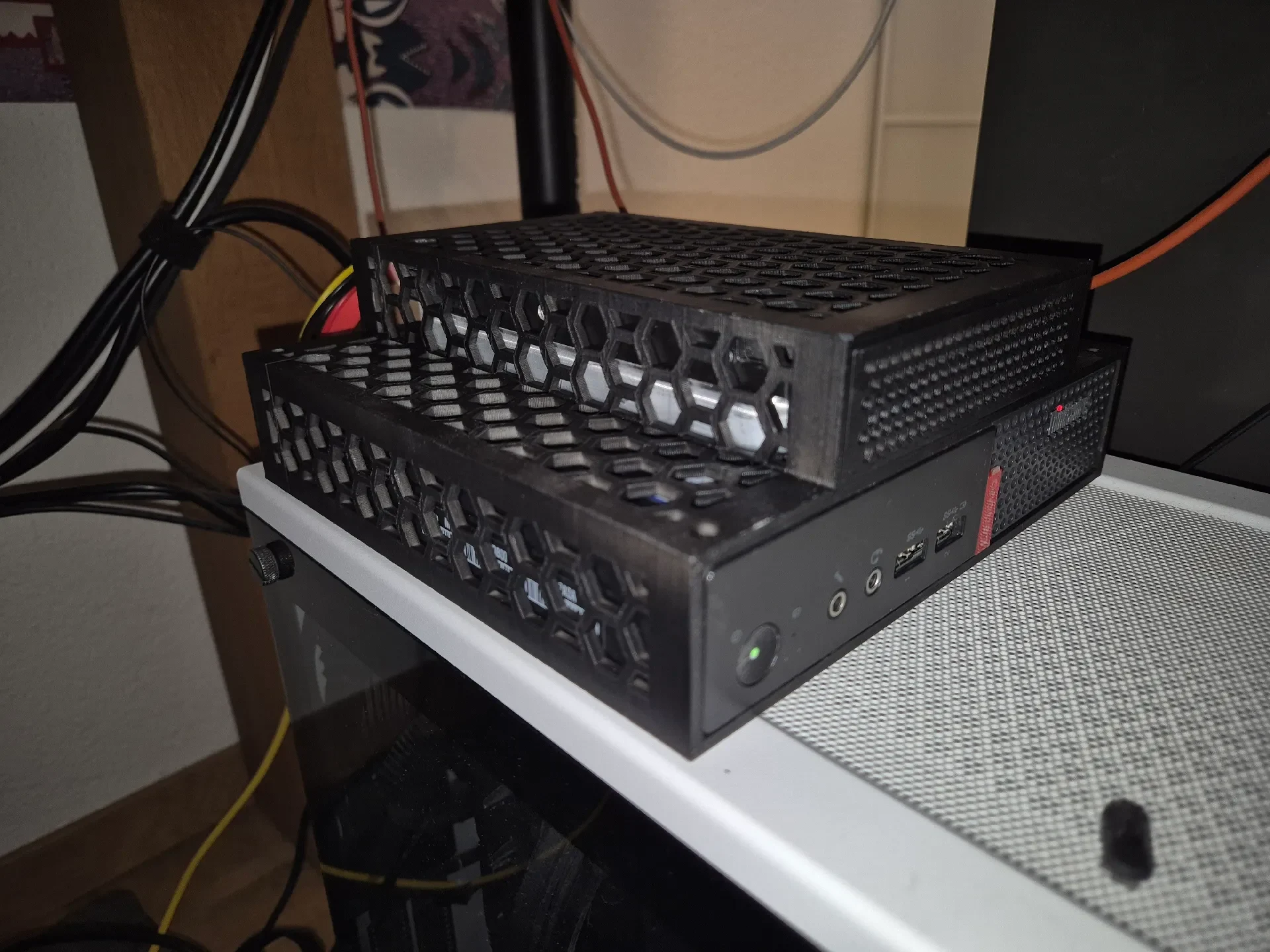

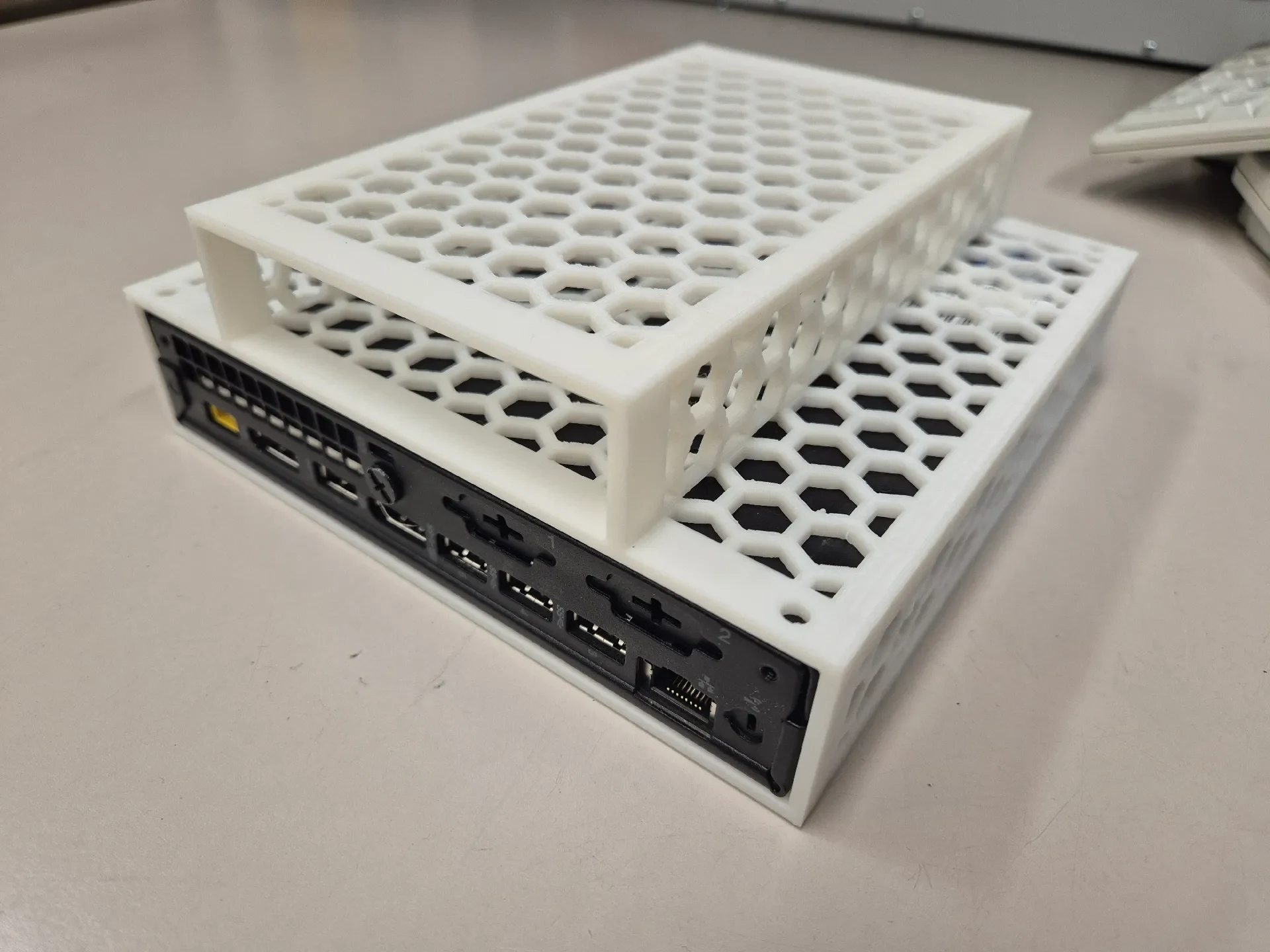

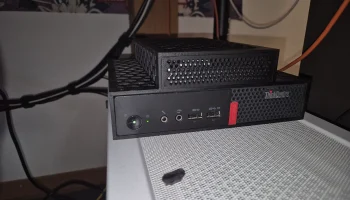

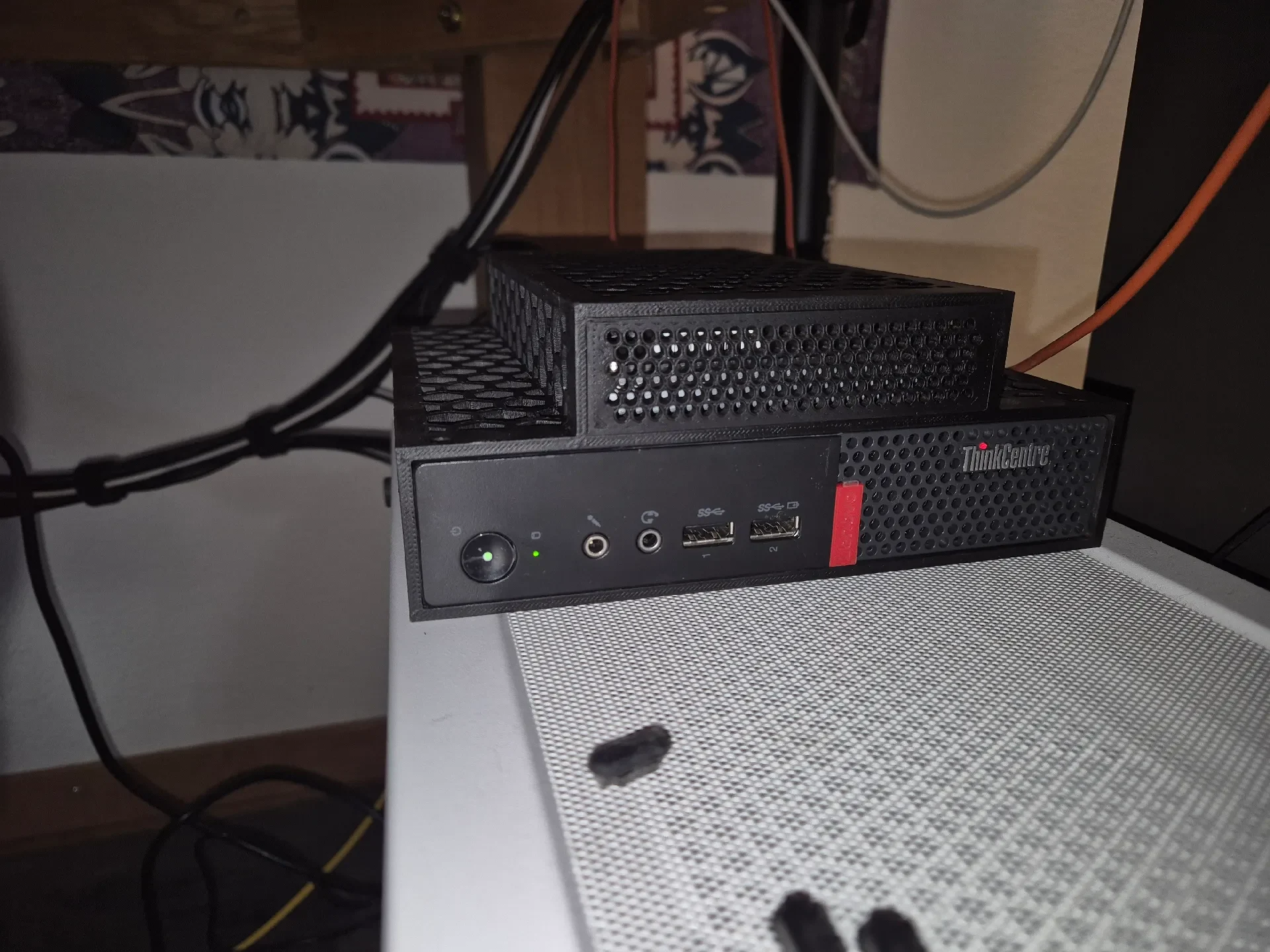

Это специальное крепление для жесткого диска, напечатанное на 3D-принтере, обеспечивает плавную интеграцию 3,5-дюймового жесткого диска в компактный ПК Lenovo M710q Tiny, используя внутренний SATA и питание 12 В для чистого и функционального обновления. Конструкция имеет легкую сотовую структуру, обеспечивающую долговечность и оптимизацию воздушного потока.

Вот проект на Github: https://github.com/Andurilll/M710q-Tiny-3.5-HDD-mod

Ключевые особенности

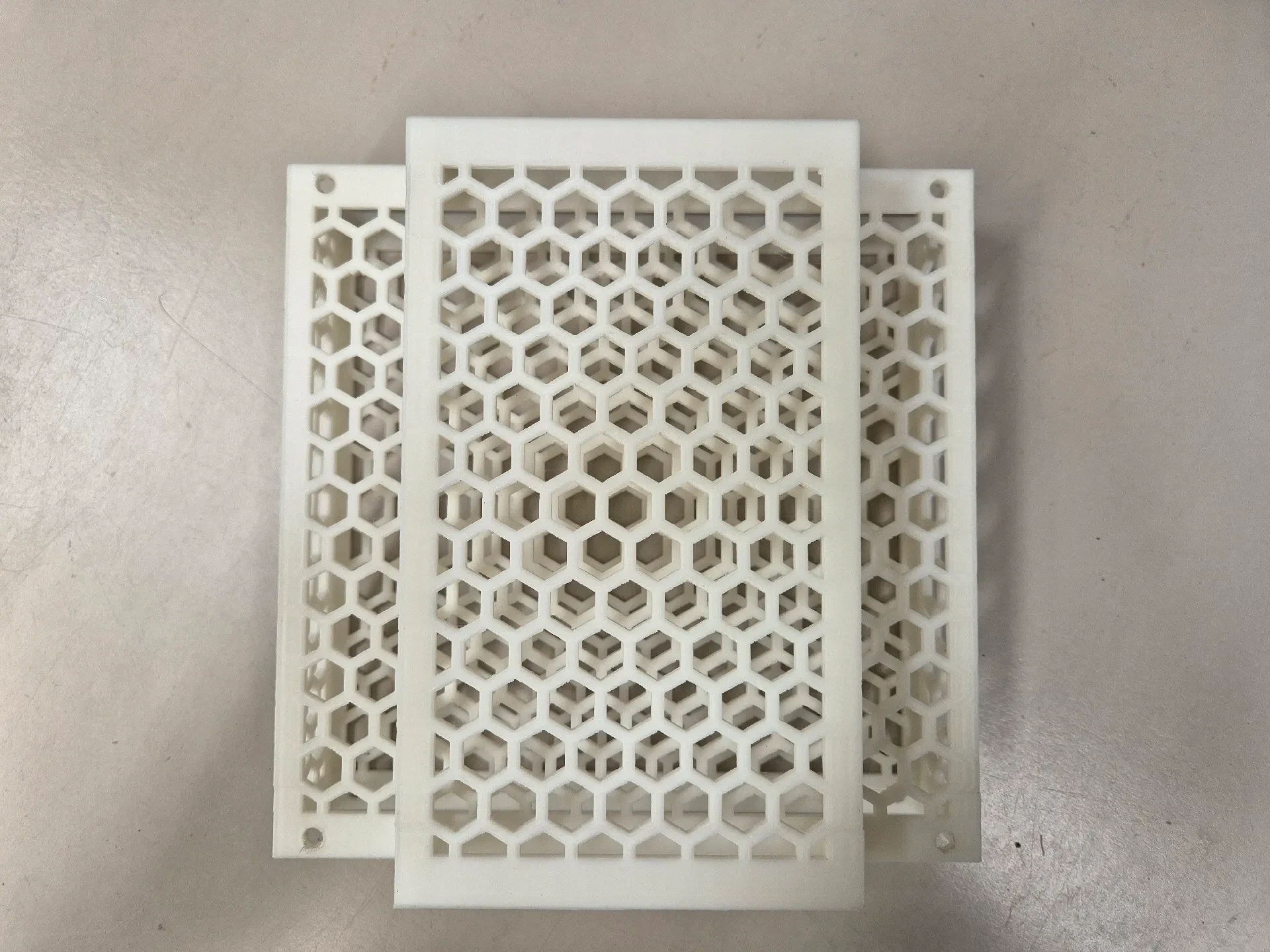

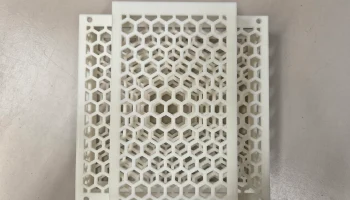

— Ячеистая структура: снижает вес, сохраняя при этом структурную целостность и улучшая вентиляцию жестких дисков.
— Совместимость: специально разработан для корпуса Lenovo M710q Tiny и поддерживает стандартные 3,5-дюймовые жесткие диски.

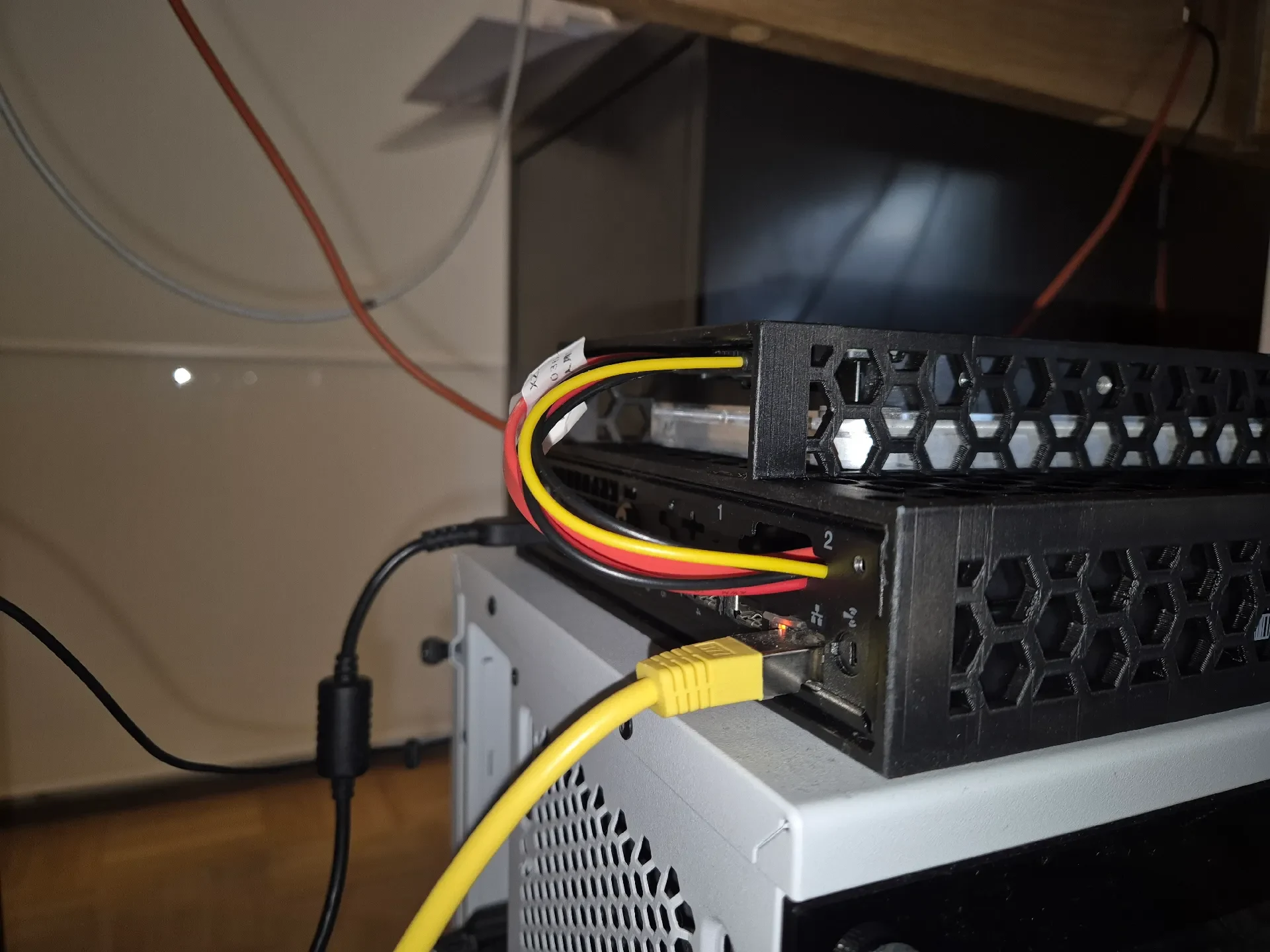

— Интегрированное решение для питания: использует внутреннее питание SATA 12 В материнской платы через модифицированную кабельную разводку.

Настройки печати (рекомендации FDM)

— Высота слоя: 0,2 мм (стандартное качество)
— Заполнение: 20-30% Gyroid или Grid для баланса между прочностью и эффективностью материала.
— Материал: PLA, PETG или ASA (для более высокой термостойкости в закрытых помещениях).
— Температура сопла: 200-220°C (PLA)
— Скорость печати: 50-80 мм/с для оптимального сохранения деталей.

Приложения

— Расширяет емкость хранилища для домашних серверов, систем NAS или медиацентров.

Примечание. Требуется небольшая модификация кабеля питания SATA для подключения к шине 12 В материнской платы. Обеспечьте надлежащую изоляцию в целях безопасности.
