Корпус для электроники Happy Cable Ender 3

Этот случай является результатом того, что я слишком придирчив к внутренней прокладке кабеля в корпусе электроники End 3. Благодаря расположению кабелей обеспечивается потрясающий воздушный поток, поэтому температура процессора RPi никогда не превышает 45°C.

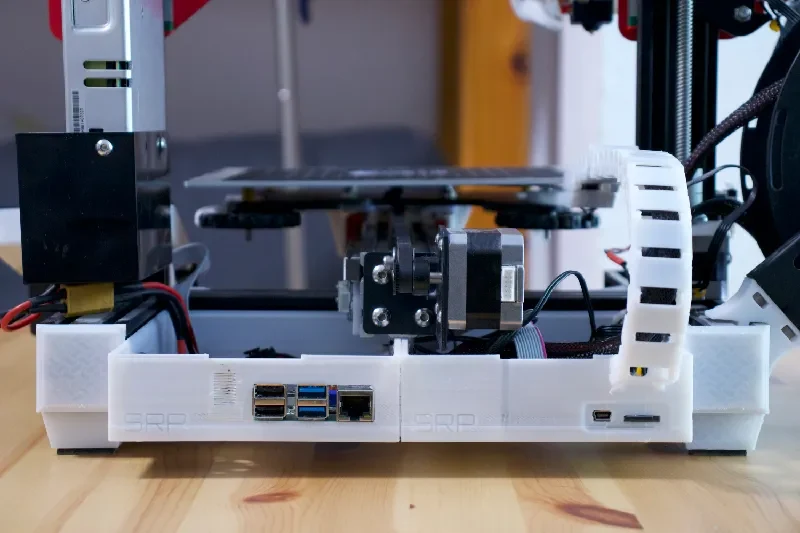

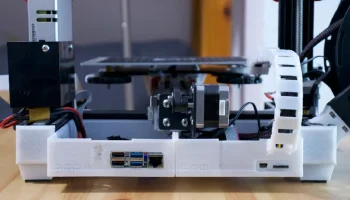

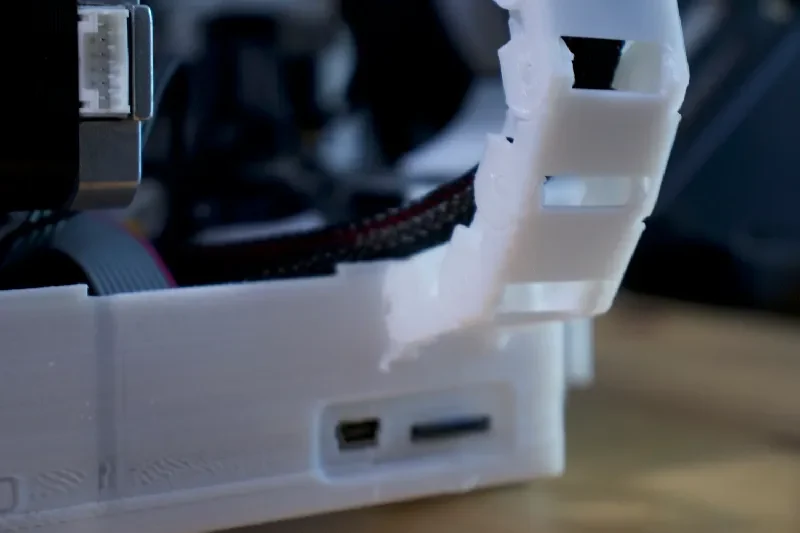

Еще одна особенность — совместимость с кабельной цепью ender 3 от jonniewhiskey на сайтеthingiverse. Распечатать 17 Звенья кабельной цепи.

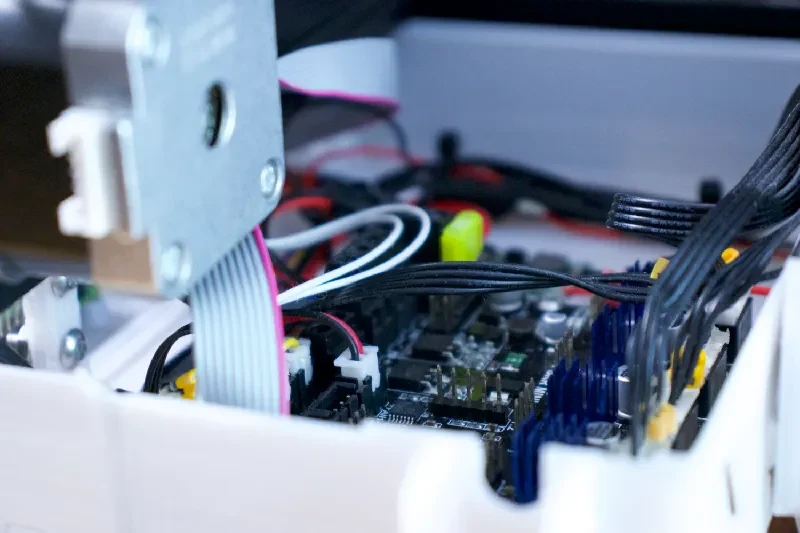

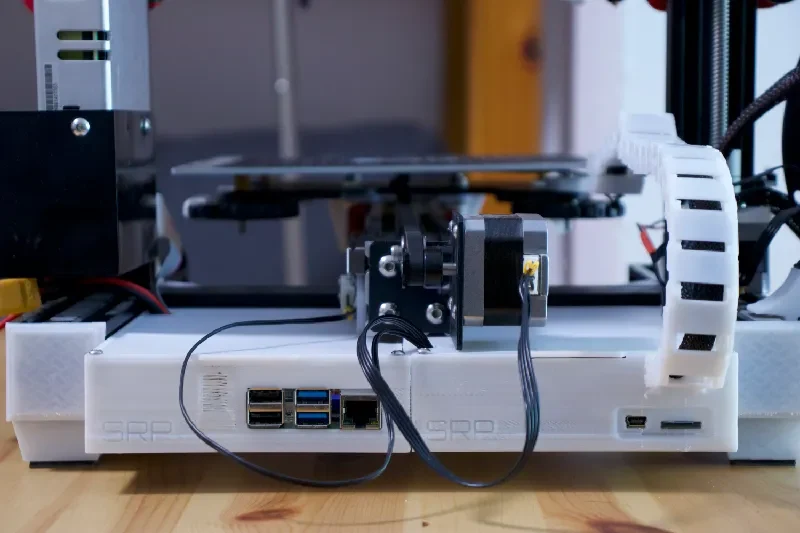

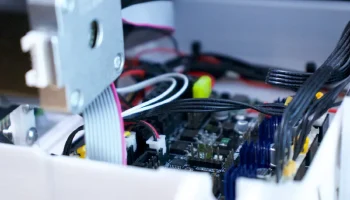

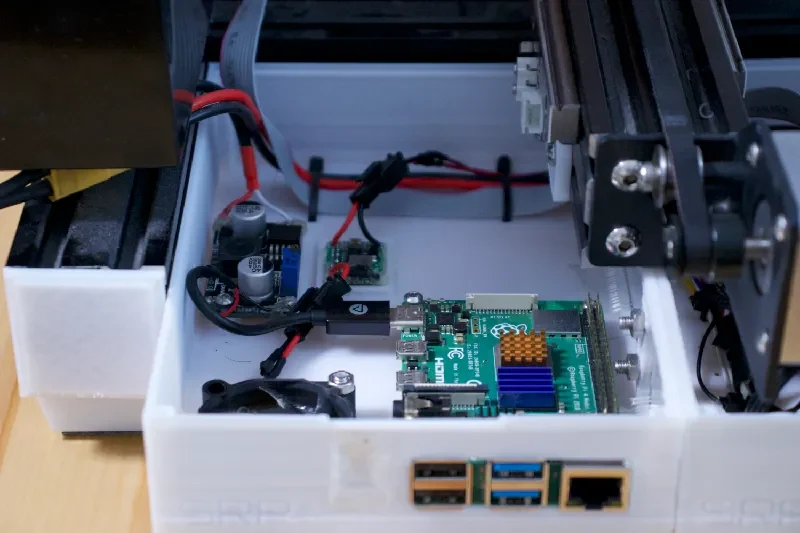

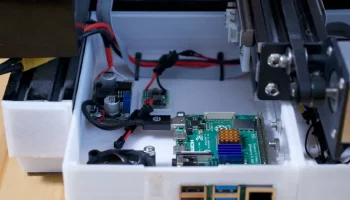

Он содержит стандартную плату микроконтроллера Ender 3 (например, платы Creality ender 3, серию BTT skr E3 и т. д.), а на левой стороне вы найдете аккуратное маленькое гнездо для вашего Raspberry Pi 4.

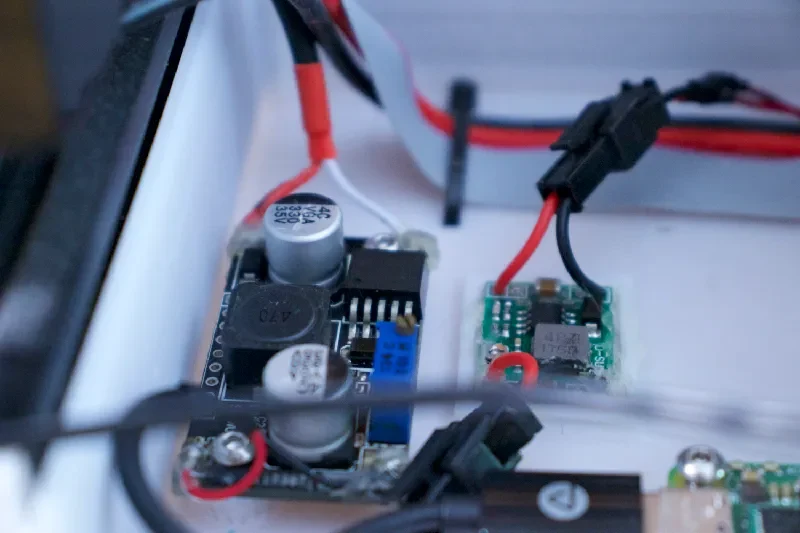

В этом корпусе также можно разместить 3 понижающих преобразователя:

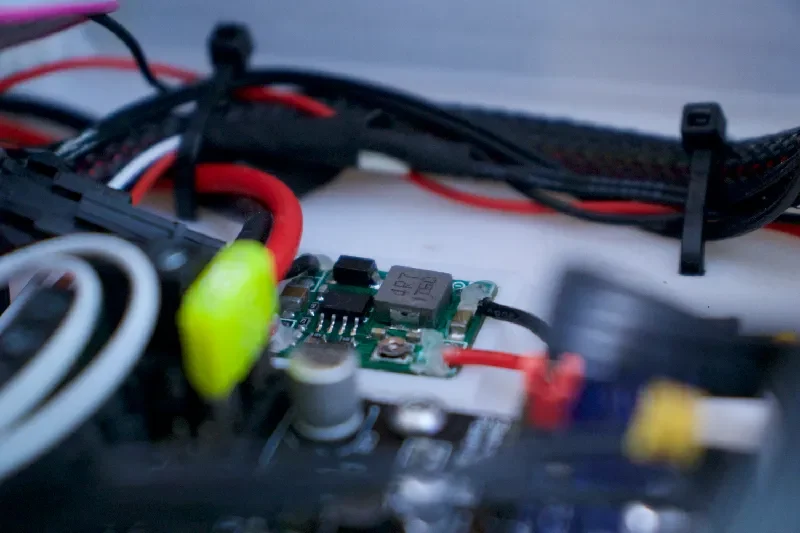

Два регулируемых понижающих преобразователя Low Duty для вентиляторов
Алиэкспресс
Один регулируемый понижающий преобразователь CHUNKY для RPi.
Алиэкспресс

Вся суть

Корпус предназначен для использования только с оборудованием M3. На версиях корпусов М3 это действительно так. Однако вам придется увеличить монтажные отверстия на RPi, поскольку они подходят для M2,5. Если у вас есть подходящие болты M2,5, приобретите версию M2,5.

В чехле используются стяжки для фиксации кабелей, которых я использовал в общей сложности 6.

После установки корпуса вам нужно будет установить подъемные ножки для End 3, чтобы немного поднять его.

Гайки и болты

7 болтов M3*6

6 болтов M3*16

4 болта M4*8

Установка

Установка кейса очень похожа на кейс Teaching Tech. Единственная дополнительная вещь — закрепить кабели с помощью стяжек через отверстия в основании. Его потрясающее видео:

Вставив корпус, совместите отверстия на крышках с пучками кабелей и задвиньте крышки. Закрепите крышки с помощью 3 болтов M3 каждый. Используйте выдвижные крышки, чтобы предотвратить выскальзывание корпуса.
