Корпус для источника питания
— ESPAÑOL/ИСПАНСКИЙ -
Описание:

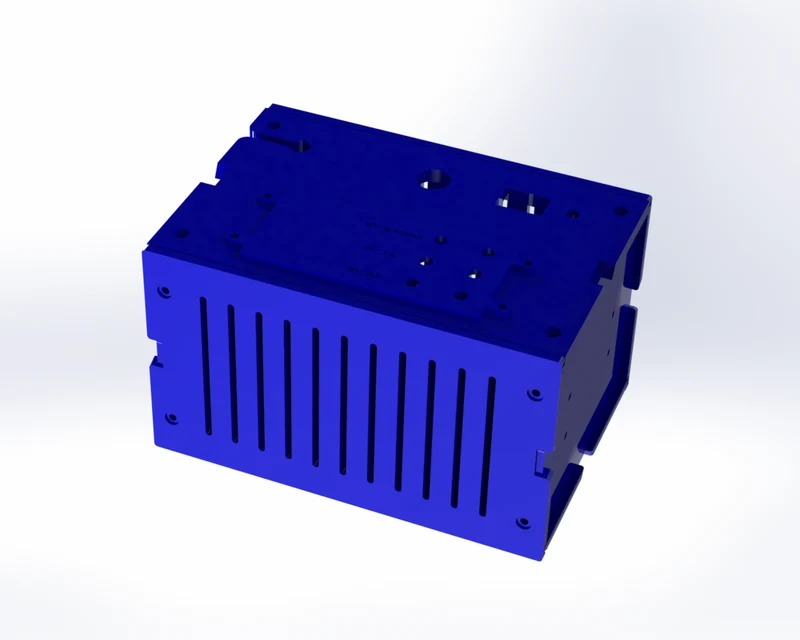

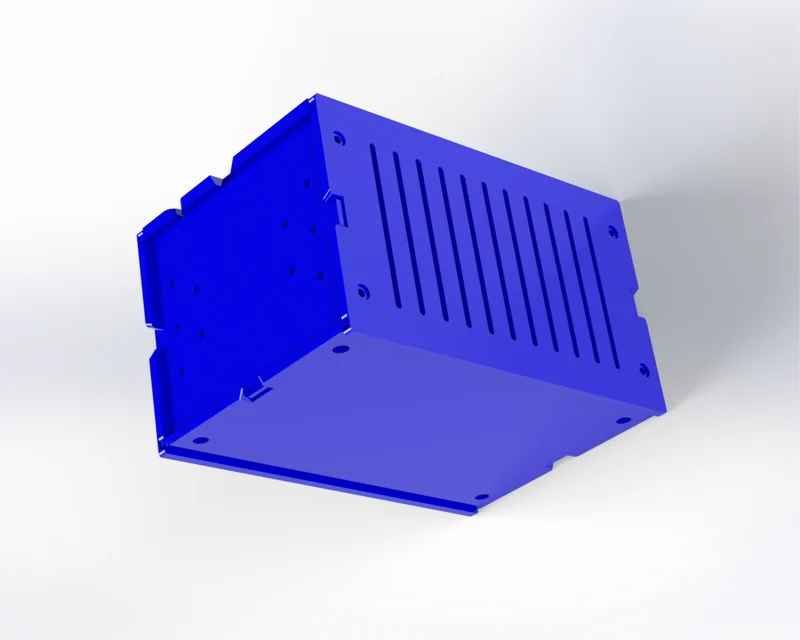

Это корпус или коробка, созданная для изготовления блоков питания (для проектов в области электроники).
Содержание:
— Решетки обеспечивают вентиляцию и не вызывают перегрева.

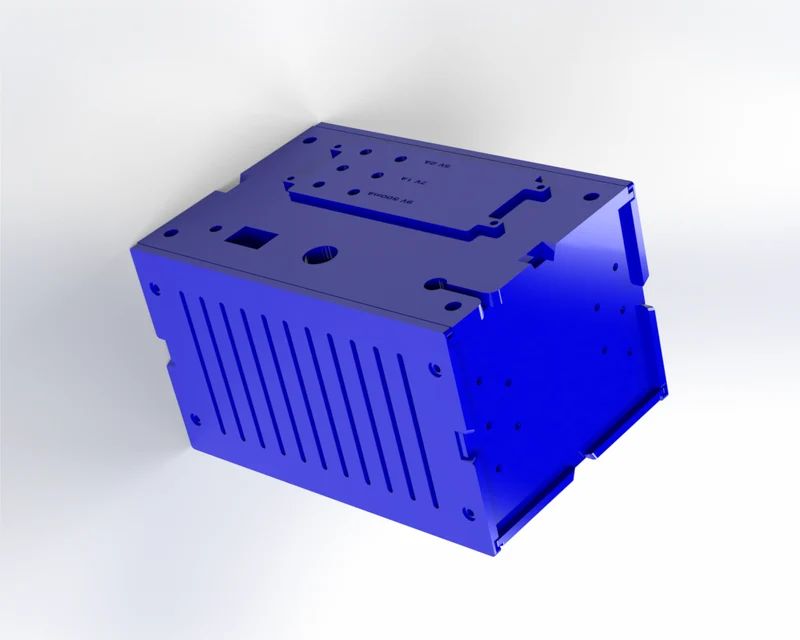

— Основная панель кнопок, позволяющая разместить отверстие для вилки кабеля, подключаемого к домашней розетке, отверстие для установки предохранителей, еще одно отверстие для кнопки питания и небольшое отверстие для светодиодного индикатора питания.
— Вторичная панель кнопок, позволяющая использовать гнездовые разъемы типа «банан». Ее дизайн может варьироваться в зависимости от потребностей пользователя, поэтому на ней может быть больше входов или немного места для ручек потенциометра или ЖК-экрана.
Инструкции по сборке:
1.- Основание собирается с использованием краев с зубцами в виде головоломки на сетчатых стенках (две из них) и плоской стенке.
2.- Сначала соберите решетки, а затем плоскую поверхность (будьте осторожны, так как внутренние концы решетки имеют прорези, благодаря которым плоская поверхность и панель кнопок могут легко скользить).
3.- Будьте осторожны, чтобы не сломать пазы для винтов в процессе сборки. Убедитесь, что отверстия или отверстия для винтов правильно ориентированы (что они расположены снаружи коробки или узла).
4.- Поместите контроснование в полученную сборку параллельно основанию. Обратите внимание на зубцы-пазлы, так как на одном конце нет пазла. Торец без зуба лобзика обращен к зазору, образованному токовой сборкой. Сторона, на которой есть зуб-пазл, расположена на плоской стенке.
5.- Поместите основную панель кнопок на недостающую грань получившегося узла, сдвинув ее (вставив в пазы решеток) из контроснования (поскольку она не имеет зубца, препятствующего ее скольжению) до тех пор, пока она не войдет в основание.
6.- При желании закрепите затяжку винтами 3 мм в предназначенных для этого отверстиях или нанеся на соединения горячий силикон.
7.- Поместите дополнительную панель кнопок в пространство над основной панелью кнопок и закрепите ее винтами или горячим силиконом.
Примечание. Возможно, вам придется отрегулировать содержимое корпуса (электрические и электронные устройства) перед сборкой или закреплением его с помощью винтов или горячего клея.
Рекомендации по печати:
Все детали имеют плоскую поверхность без выступающих областей, требующих опор, поэтому для печати детали придется размещать на этой стороне.
На дополнительной панели кнопок есть буквы, которые при печати могут быть не видны должным образом, поэтому предлагается ее собственный дизайн.
— АНГЛИЙСКИЙ/АНГЛИЙСКИЙ -
Описание:
Это корпус или коробка, созданная для изготовления блоков питания (для проектов в области электроники).
Содержание:
— Решетки, обеспечивающие вентиляцию и не вызывающие перегрева.
— Основная панель кнопок, на которой имеется отверстие для вилки кабеля, подключаемого к бытовой розетке, отверстие для установки предохранителей, еще одно отверстие для кнопки питания и небольшое отверстие для светодиодного индикатора питания.
— Вторичная кнопочная панель, позволяющая использовать гнездовые штекеры типа «банан». Ее дизайн может варьироваться в зависимости от потребностей пользователя, поэтому на ней может быть больше входов или немного места для ручек потенциометра или жидкокристаллического дисплея.
Инструкции по монтажу:
1.- Основание собирается с помощью краев с зубцами в виде пазла на решетчатых стенках (две из них) и плоской стенке.
Сначала соберите решетки, а затем плоскую поверхность (будьте осторожны, так как на внутренних концах решетки есть канавки, поэтому плоская поверхность и
