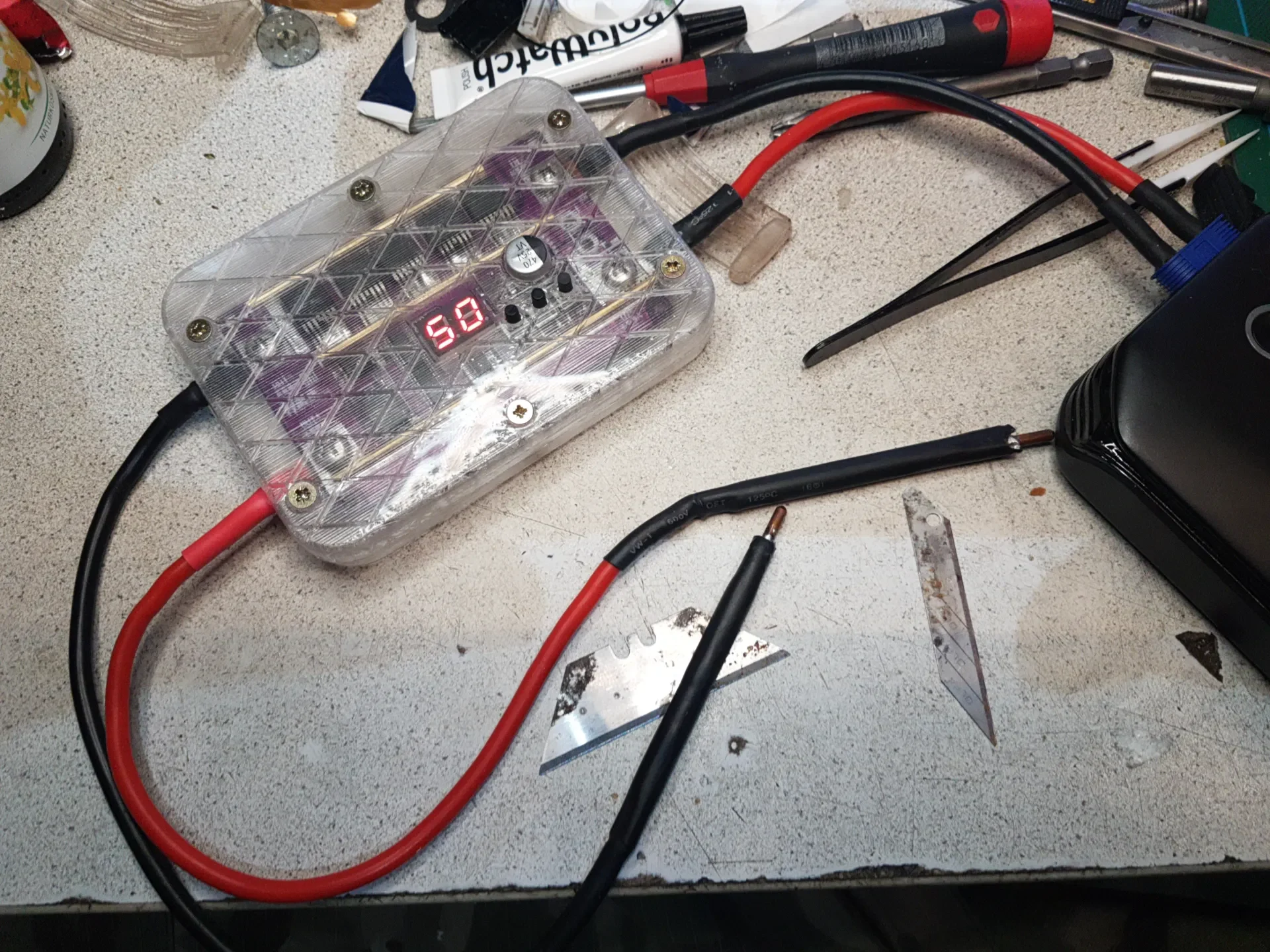

Прозрачный корпус аппарата для точечной сварки
Это корпус для обычного китайского аппарата для точечной сварки (найдите «аппарат для точечной сварки 99 передач» на выбранном вами китайском рынке). Я сделал это, чтобы опробовать технику печати по «стеклу» прозрачными нитями — она работает, но требует очень много времени. Я прилагаю gcode для двух половин корпуса, а также свои настройки для принт��ра и нити.
Если вас это не волнует и вам нужен просто чехол, игнорируйте мои настройки и печатайте со стандартными настройками. Корпус не будет ясным, но вы сможете прочитать дисплей через него.

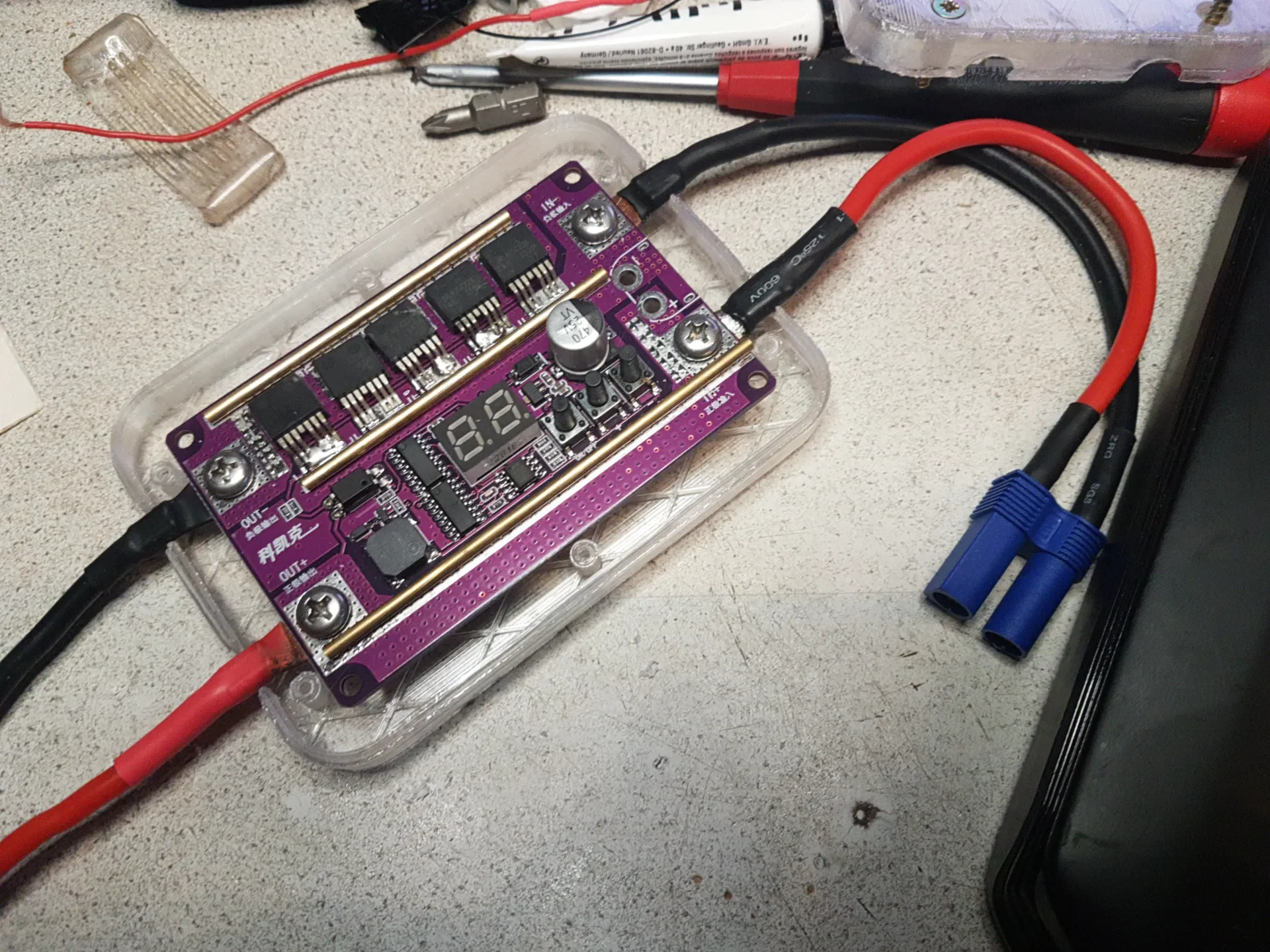

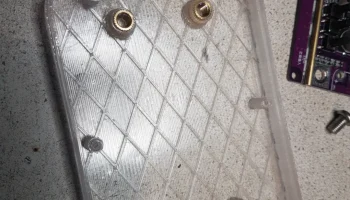

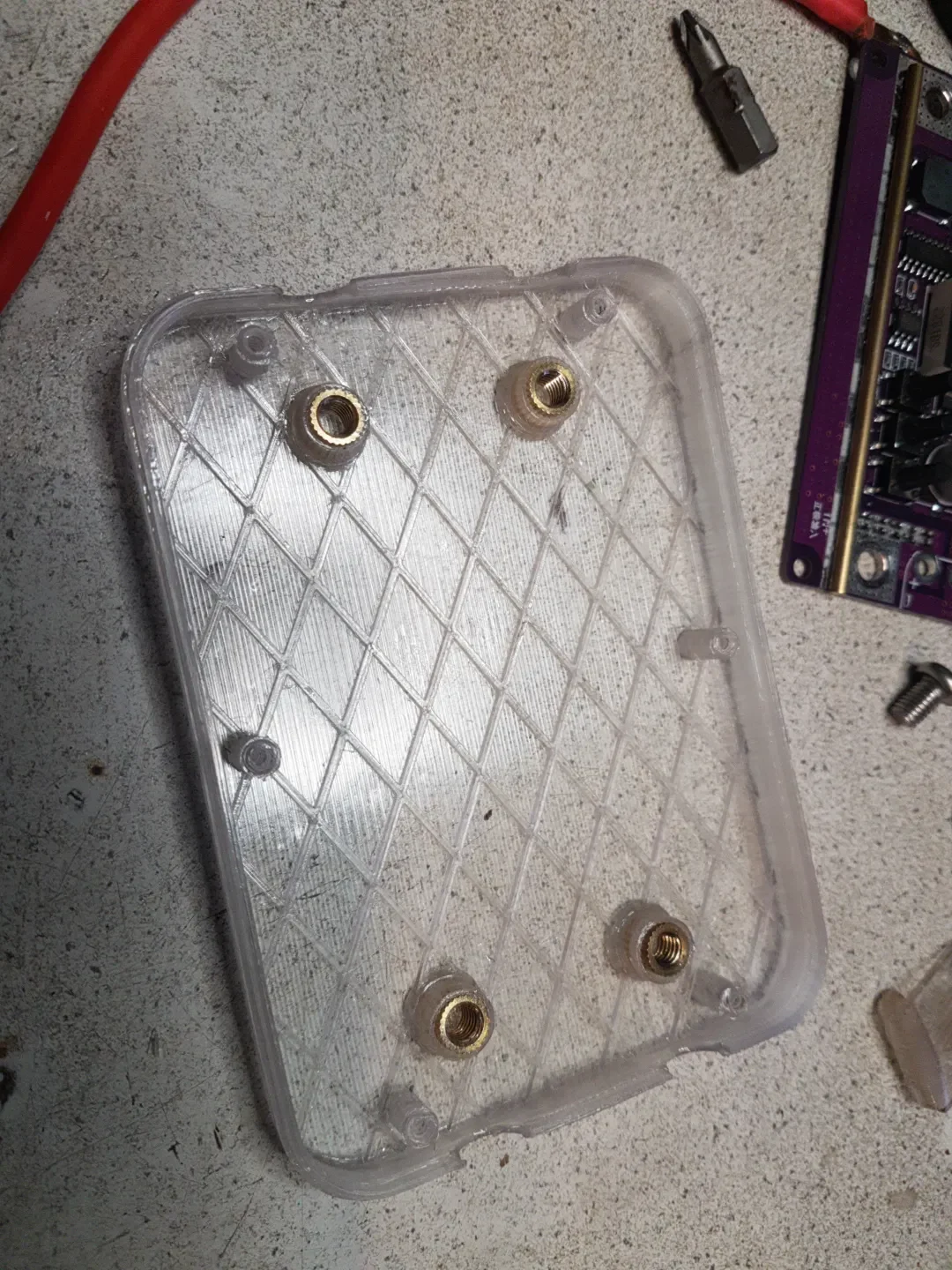

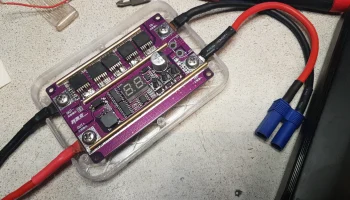

Распечатайте обе половинки одну за другой (что должно обеспечить лучшую прозрачность). Вставьте в гнезда 4 термофиксированные вставки М5. Не задвигайте их слишком далеко, сделайте их ровными или слегка выступающими из пластика, это должно помочь обеспечить лучший контакт. Поместите контакты кабеля под печатную плату и плотно закрепите их четырьмя короткими винтами M5 с плоской головкой. Наденьте вторую половину и убедитесь, что она собрана правильно (на нижней половине есть выступ, который вставляется внутрь верхней половины, что помогает сохранить целостность корпуса). Для крепления корпуса используйте винты M3 с потайной головкой или шурупы с потайной головкой 3 мм (длиной около 16 мм).
Я распечатал свой на гладком листе PEI с гладкой клеевой пленкой — нанесите на лист пару линий клея-карандаша, распылите на него воду и растворите линии клея пальцами, оставив сплошную пленку. Разложите на ровной поверхности и дайте высохнуть (я использую нагретую до 60° печатную платформу). Таким образом, вы получите ровную поверхность, которую можно будет полировать без (многого) шлифования. Внутреннюю поверхность «окна» необходимо отшлифовать и отполировать, чтобы она стала идеально чистой, но это не обязательно. Я покрыл поверхность эпоксидной смолой, но, оглядываясь назад, мне следовало просто отполировать ее.
Если вы хотите работать со своим сварочным аппаратом в течение длительного времени, имейте в виду, что он закрыт и может нагреться. При необходимости просверлите несколько вентиляционных отверстий в корпусе выше и ниже МОП-транзисторы.
